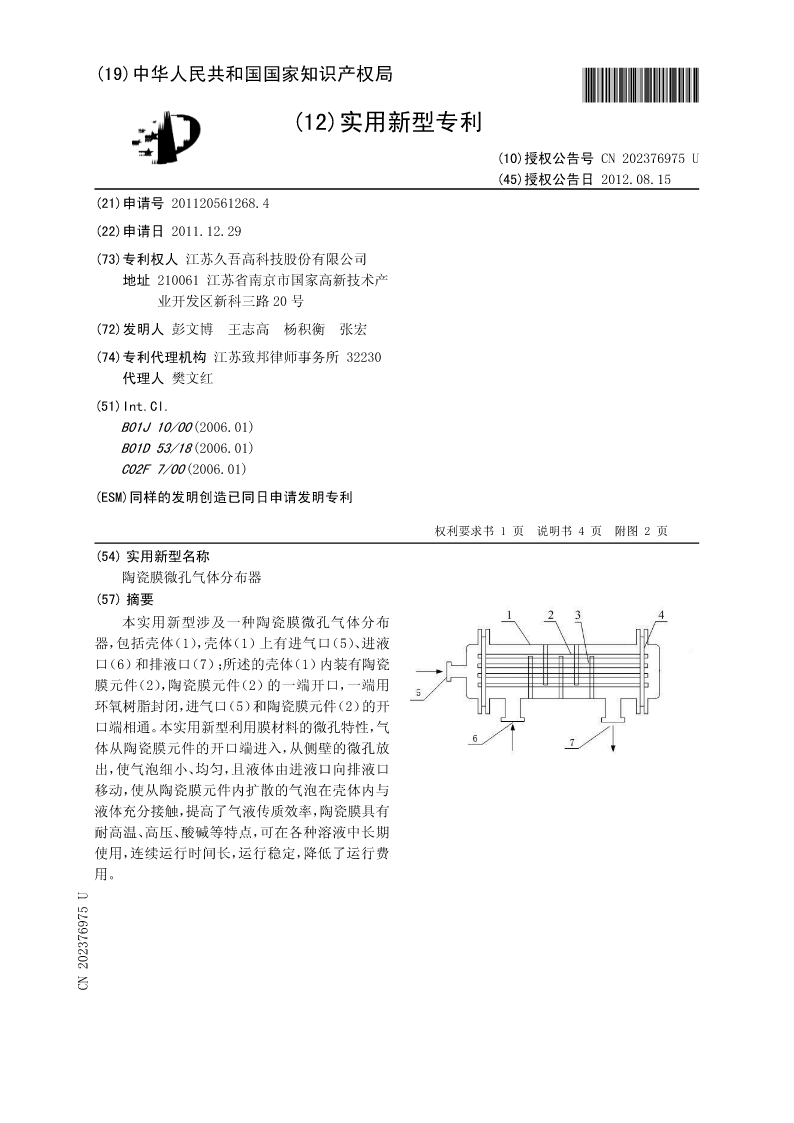

(19)中华人民共和国国家知识产权局*CN202376975U*
(12)实用新型专利

(10)授权公告号CN202376975U
(45)授权公告日2012.08.15
(21)申请号201120561268.4
(22)申请日2011.12.29
(73)专利权人江苏久吾高科技股份有限公司
地址210061江苏省南京市国家高新技术产
业开发区新科三路20号
(72)发明人彭文博王志高杨积衡张宏
(74)专利代理机构江苏致邦律师事务所32230
代理人樊文红
(51)Int.Cl.
B01J10/00(2006.01)
B01D53/18(2006.01)
C02F7/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书权利要求书1页1页说明书说明书44页页附图附图22页
(54)实用新型名称
陶瓷膜微孔气体分布器
(57)摘要
本实用新型涉及一种陶瓷膜微孔气体分布
器，包括壳体（1），壳体（1）上有进气口（5）、进液
口（6）和排液口（7）；所述的壳体（1）内装有陶瓷
膜元件（2），陶瓷膜元件（2）的一端开口，一端用
环氧树脂封闭，进气口（5）和陶瓷膜元件（2）的开
口端相通。本实用新型利用膜材料的微孔特性，气
体从陶瓷膜元件的开口端进入，从侧壁的微孔放
出，使气泡细小、均匀，且液体由进液口向排液口
移动，使从陶瓷膜元件内扩散的气泡在壳体内与
液体充分接触，提高了气液传质效率，陶瓷膜具有
耐高温、高压、酸碱等特点，可在各种溶液中长期
使用，连续运行时间长，运行稳定，降低了运行费
用。
CN2037695U

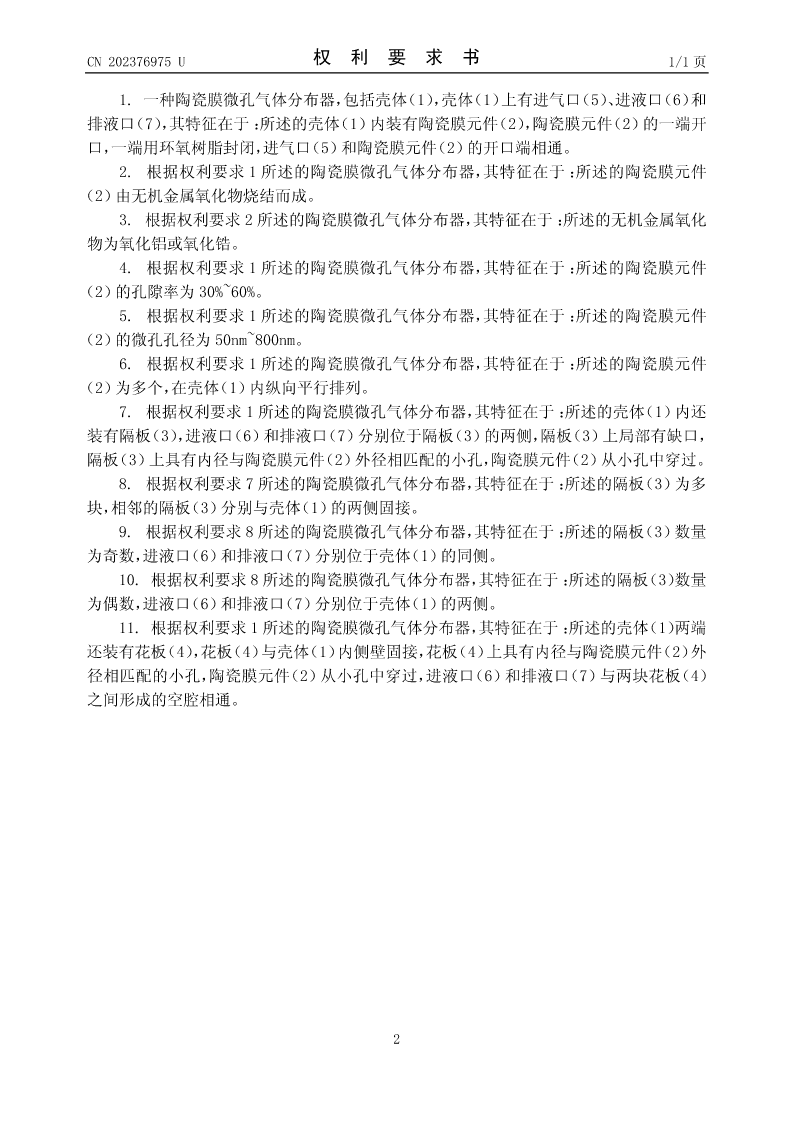

CN202376975U权利要求书1/1页

1.一种陶瓷膜微孔气体分布器，包括壳体（1），壳体（1）上有进气口（5）、进液口（6）和
排液口（7），其特征在于：所述的壳体（1）内装有陶瓷膜元件（2），陶瓷膜元件（2）的一端开
口，一端用环氧树脂封闭，进气口（5）和陶瓷膜元件（2）的开口端相通。
2.根据权利要求1所述的陶瓷膜微孔气体分布器，其特征在于：所述的陶瓷膜元件
（2）由无机金属氧化物烧结而成。
3.根据权利要求2所述的陶瓷膜微孔气体分布器，其特征在于：所述的无机金属氧化
物为氧化铝或氧化锆。
4.根据权利要求1所述的陶瓷膜微孔气体分布器，其特征在于：所述的陶瓷膜元件
（2）的孔隙率为30%~60%。
5.根据权利要求1所述的陶瓷膜微孔气体分布器，其特征在于：所述的陶瓷膜元件
（2）的微孔孔径为50nm~800nm。
6.根据权利要求1所述的陶瓷膜微孔气体分布器，其特征在于：所述的陶瓷膜元件
（2）为多个，在壳体（1）内纵向平行排列。
7.根据权利要求1所述的陶瓷膜微孔气体分布器，其特征在于：所述的壳体（1）内还
装有隔板（3），进液口（6）和排液口（7）分别位于隔板（3）的两侧，隔板（3）上局部有缺口，
隔板（3）上具有内径与陶瓷膜元件（2）外径相匹配的小孔，陶瓷膜元件（2）从小孔中穿过。
8.根据权利要求7所述的陶瓷膜微孔气体分布器，其特征在于：所述的隔板（3）为多
块，相邻的隔板（3）分别与壳体（1）的两侧固接。
9.根据权利要求8所述的陶瓷膜微孔气体分布器，其特征在于：所述的隔板（3）数量
为奇数，进液口（6）和排液口（7）分别位于壳体（1）的同侧。
10.根据权利要求8所述的陶瓷膜微孔气体分布器，其特征在于：所述的隔板（3）数量
为偶数，进液口（6）和排液口（7）分别位于壳体（1）的两侧。
11.根据权利要求1所述的陶瓷膜微孔气体分布器，其特征在于：所述的壳体（1）两端
还装有花板（4），花板（4）与壳体（1）内侧壁固接，花板（4）上具有内径与陶瓷膜元件（2）外
径相匹配的小孔，陶瓷膜元件（2）从小孔中穿过，进液口（6）和排液口（7）与两块花板（4）
之间形成的空腔相通。

2

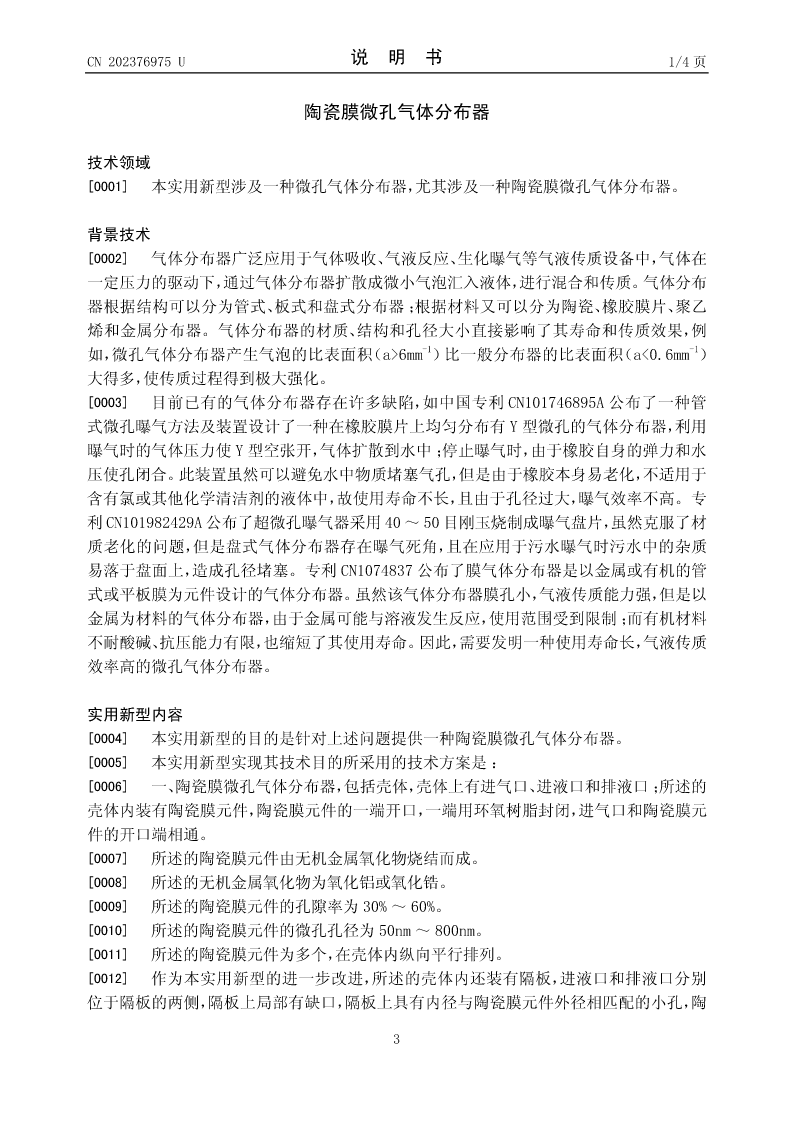

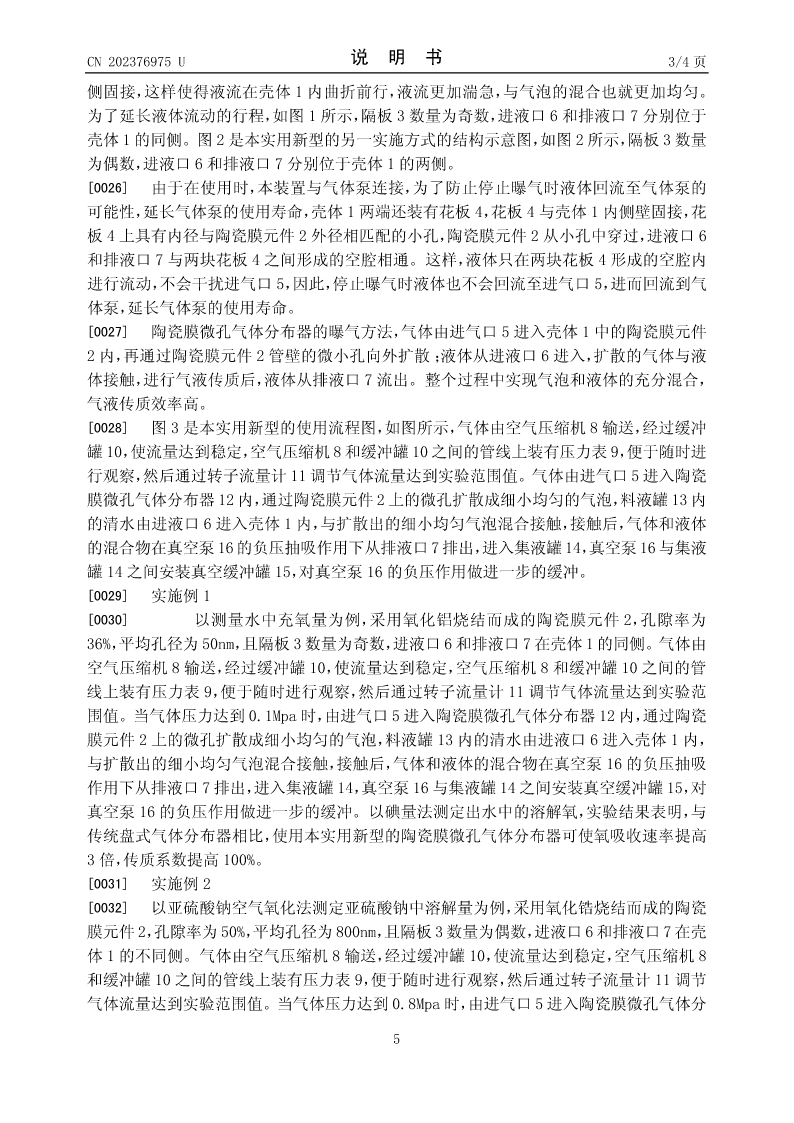

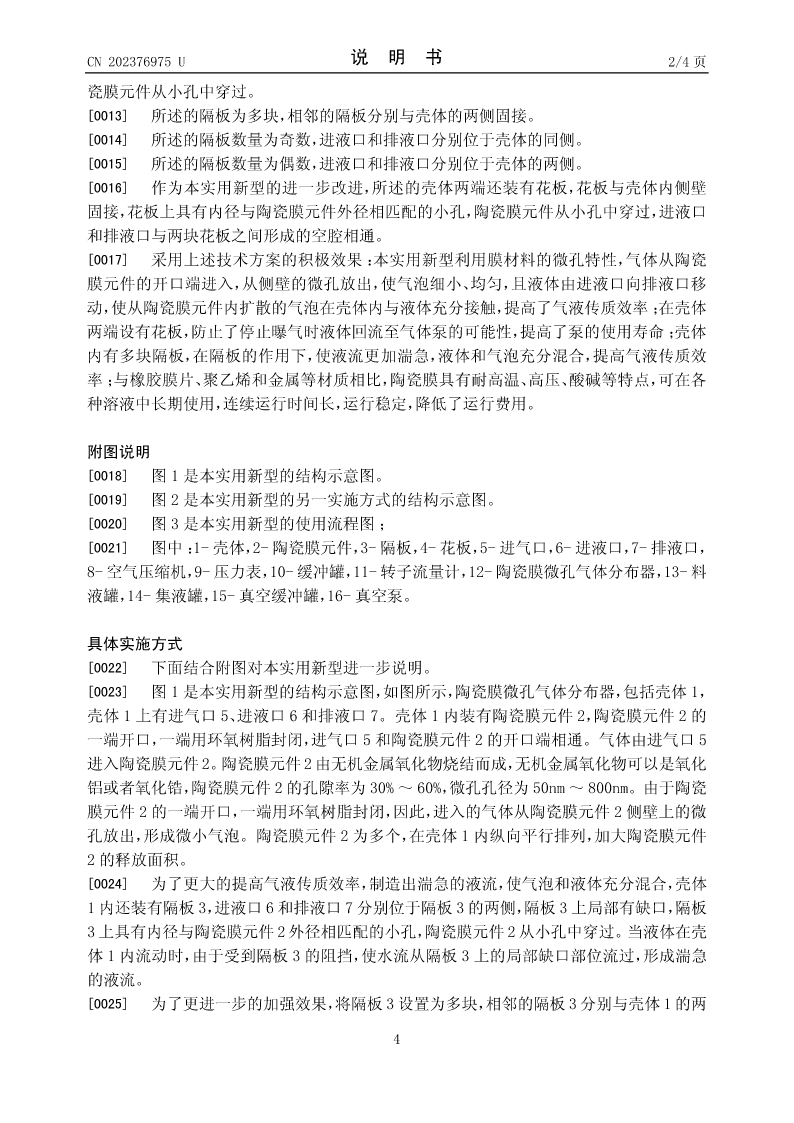

CN202376975U说明书1/4页

陶瓷膜微孔气体分布器

技术领域
[0001]本实用新型涉及一种微孔气体分布器，尤其涉及一种陶瓷膜微孔气体分布器。

背景技术
[0002]气体分布器广泛应用于气体吸收、气液反应、生化曝气等气液传质设备中，气体在
一定压力的驱动下，通过气体分布器扩散成微小气泡汇入液体，进行混合和传质。气体分布
器根据结构可以分为管式、板式和盘式分布器；根据材料又可以分为陶瓷、橡胶膜片、聚乙
烯和金属分布器。气体分布器的材质、结构和孔径大小直接影响了其寿命和传质效果，例
如，微孔气体分布器产生气泡的比表面积（a>6mm-1）比一般分布器的比表面积（a<0.6mm-1）
大得多，使传质过程得到极大强化。
[0003]目前已有的气体分布器存在许多缺陷，如中国专利CN101746895A公布了一种管
式微孔曝气方法及装置设计了一种在橡胶膜片上均匀分布有Y型微孔的气体分布器，利
