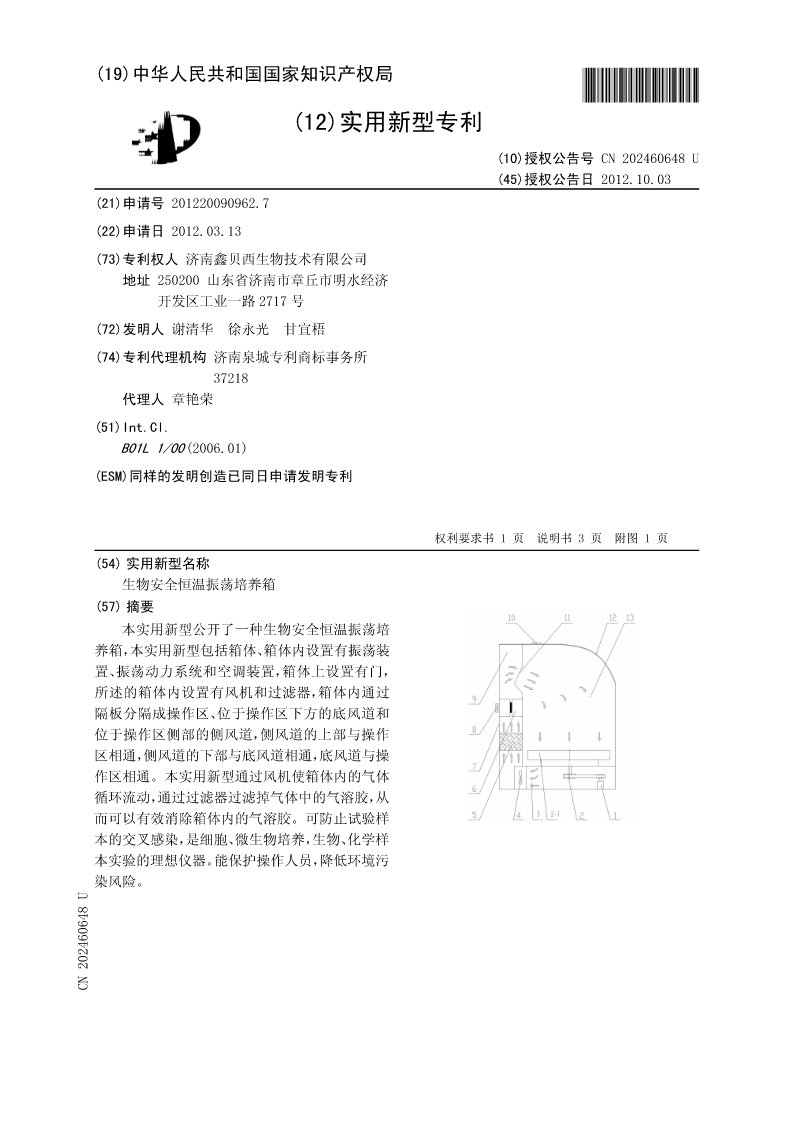

(19)中华人民共和国国家知识产权局*CN202460648U*
(12)实用新型专利

(10)授权公告号CN202460648U
(45)授权公告日2012.10.03
(21)申请号201220090962.7
(22)申请日2012.03.13
(73)专利权人济南鑫贝西生物技术有限公司
地址250200山东省济南市章丘市明水经济
开发区工业一路2717号
(72)发明人谢清华徐永光甘宜梧
(74)专利代理机构济南泉城专利商标事务所
37218
代理人章艳荣
(51)Int.Cl.
B01L1/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书权利要求书1页1页说明书说明书33页页附图附图11页
(54)实用新型名称
生物安全恒温振荡培养箱
(57)摘要
本实用新型公开了一种生物安全恒温振荡培
养箱，本实用新型包括箱体、箱体内设置有振荡装
置、振荡动力系统和空调装置，箱体上设置有门，
所述的箱体内设置有风机和过滤器，箱体内通过
隔板分隔成操作区、位于操作区下方的底风道和
位于操作区侧部的侧风道，侧风道的上部与操作
区相通，侧风道的下部与底风道相通，底风道与操
作区相通。本实用新型通过风机使箱体内的气体
循环流动，通过过滤器过滤掉气体中的气溶胶，从
而可以有效消除箱体内的气溶胶。可防止试验样
本的交叉感染，是细胞、微生物培养，生物、化学样
本实验的理想仪器。能保护操作人员，降低环境污
染风险。
CN20468U

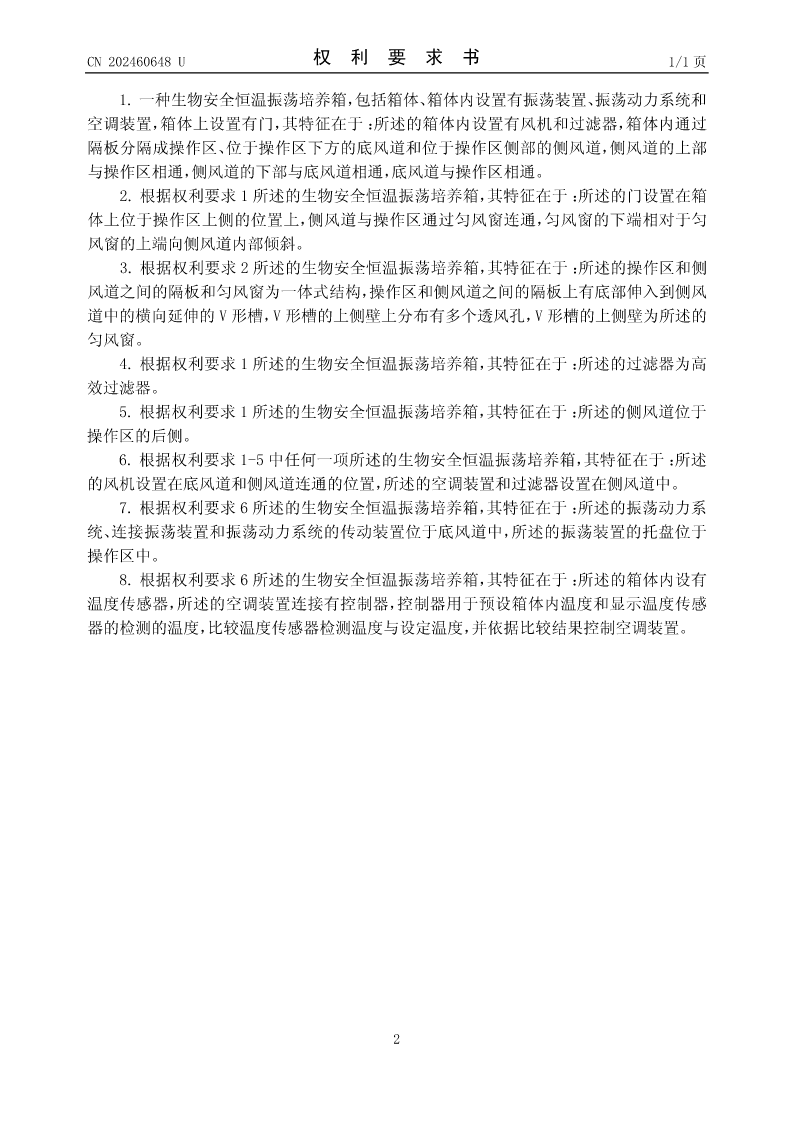

CN202460648U权利要求书1/1页

1.一种生物安全恒温振荡培养箱，包括箱体、箱体内设置有振荡装置、振荡动力系统和
空调装置，箱体上设置有门，其特征在于：所述的箱体内设置有风机和过滤器，箱体内通过
隔板分隔成操作区、位于操作区下方的底风道和位于操作区侧部的侧风道，侧风道的上部
与操作区相通，侧风道的下部与底风道相通，底风道与操作区相通。
2.根据权利要求1所述的生物安全恒温振荡培养箱，其特征在于：所述的门设置在箱
体上位于操作区上侧的位置上，侧风道与操作区通过匀风窗连通，匀风窗的下端相对于匀
风窗的上端向侧风道内部倾斜。
3.根据权利要求2所述的生物安全恒温振荡培养箱，其特征在于：所述的操作区和侧
风道之间的隔板和匀风窗为一体式结构，操作区和侧风道之间的隔板上有底部伸入到侧风
道中的横向延伸的V形槽，V形槽的上侧壁上分布有多个透风孔，V形槽的上侧壁为所述的
匀风窗。
4.根据权利要求1所述的生物安全恒温振荡培养箱，其特征在于：所述的过滤器为高
效过滤器。
5.根据权利要求1所述的生物安全恒温振荡培养箱，其特征在于：所述的侧风道位于
操作区的后侧。
6.根据权利要求1-5中任何一项所述的生物安全恒温振荡培养箱，其特征在于：所述
的风机设置在底风道和侧风道连通的位置，所述的空调装置和过滤器设置在侧风道中。
7.根据权利要求6所述的生物安全恒温振荡培养箱，其特征在于：所述的振荡动力系
统、连接振荡装置和振荡动力系统的传动装置位于底风道中，所述的振荡装置的托盘位于
操作区中。
8.根据权利要求6所述的生物安全恒温振荡培养箱，其特征在于：所述的箱体内设有
温度传感器，所述的空调装置连接有控制器，控制器用于预设箱体内温度和显示温度传感
器的检测的温度，比较温度传感器检测温度与设定温度，并依据比较结果控制空调装置。

2

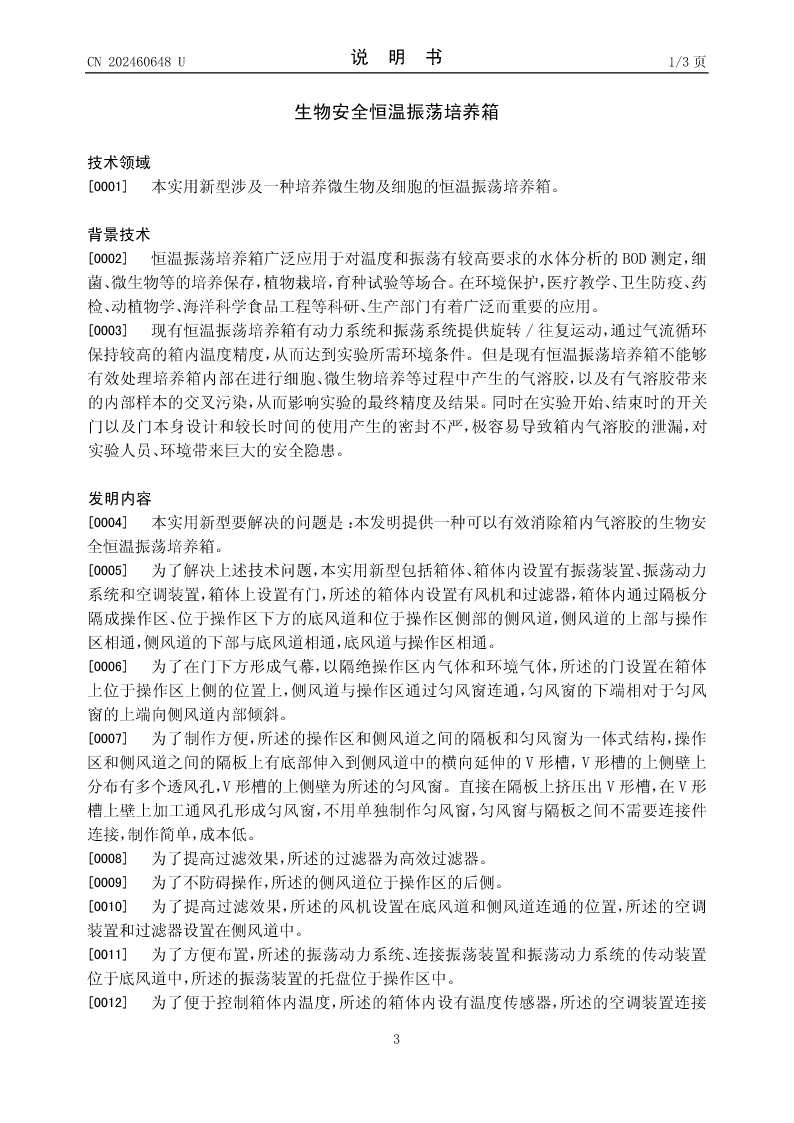

CN202460648U说明书1/3页

生物安全恒温振荡培养箱

技术领域
[0001]本实用新型涉及一种培养微生物及细胞的恒温振荡培养箱。

背景技术
[0002]恒温振荡培养箱广泛应用于对温度和振荡有较高要求的水体分析的BOD测定，细
菌、微生物等的培养保存，植物栽培，育种试验等场合。在环境保护，医疗教学、卫生防疫、药
检、动植物学、海洋科学食品工程等科研、生产部门有着广泛而重要的应用。
[0003]现有恒温振荡培养箱有动力系统和振荡系统提供旋转/往复运动，通过气流循环
保持较高的箱内温度精度，从而达到实验所需环境条件。但是现有恒温振荡培养箱不能够
有效处理培养箱内部在进行细胞、微生物培养等过程中产生的气溶胶，以及有气溶胶带来
的内部样本的交叉污染，从而影响实验的最终精度及结果。同时在实验开始、结束时的开关
门以及门本身设计和较长时间的使用产生的密封不严，极容易导致箱内气溶胶的泄漏，对
实验人员、环境带来巨大的安全隐患。

发明内容
[0004]本实用新型要解决的问题是：本发明提供一种可以有效消除箱内气溶胶的生物安
全恒温振荡培养箱。
[0005]为了解决上述技术问题，本实用新型包括箱体、箱体内设置有振荡装置、振荡动力
系统和空调装置，箱体上设置有门，所述的箱体内设置有风机和过滤器，箱体内通过隔板分
隔成操作区、位于操作区下方的底风道和位于操作区侧部的侧风
