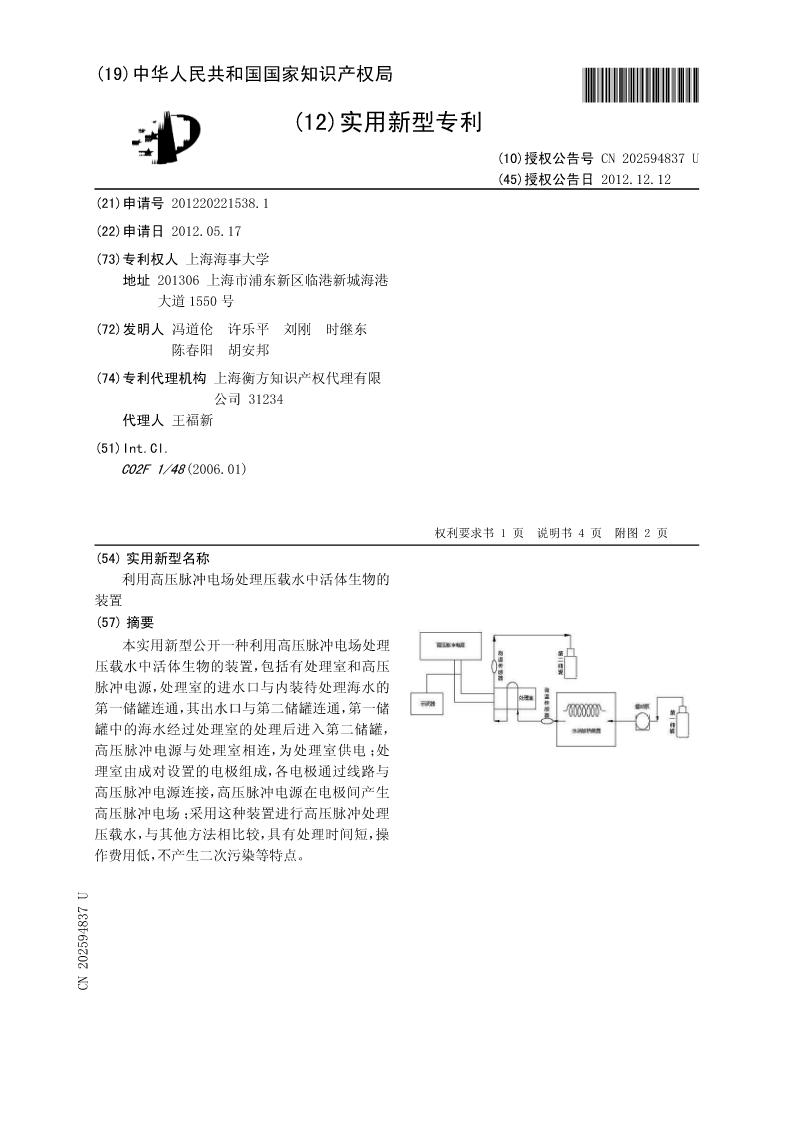

(19)中华人民共和国国家知识产权局*CN202594837U*
(12)实用新型专利

(10)授权公告号CN202594837U
(45)授权公告日2012.12.12
(21)申请号201220221538.1
(22)申请日2012.05.17
(73)专利权人上海海事大学
地址201306上海市浦东新区临港新城海港
大道1550号
(72)发明人冯道伦许乐平刘刚时继东
陈春阳胡安邦
(74)专利代理机构上海衡方知识产权代理有限
公司31234
代理人王福新
(51)Int.Cl.
C02F1/48(2006.01)

权利要求书权利要求书1页1页说明书说明书44页页附图附图22页
(54)实用新型名称
利用高压脉冲电场处理压载水中活体生物的
装置
(57)摘要
本实用新型公开一种利用高压脉冲电场处理
压载水中活体生物的装置，包括有处理室和高压
脉冲电源，处理室的进水口与内装待处理海水的
第一储罐连通，其出水口与第二储罐连通，第一储
罐中的海水经过处理室的处理后进入第二储罐，
高压脉冲电源与处理室相连，为处理室供电；处
理室由成对设置的电极组成，各电极通过线路与
高压脉冲电源连接，高压脉冲电源在电极间产生
高压脉冲电场；采用这种装置进行高压脉冲处理
压载水，与其他方法相比较，具有处理时间短，操
作费用低，不产生二次污染等特点。
CN20594837U

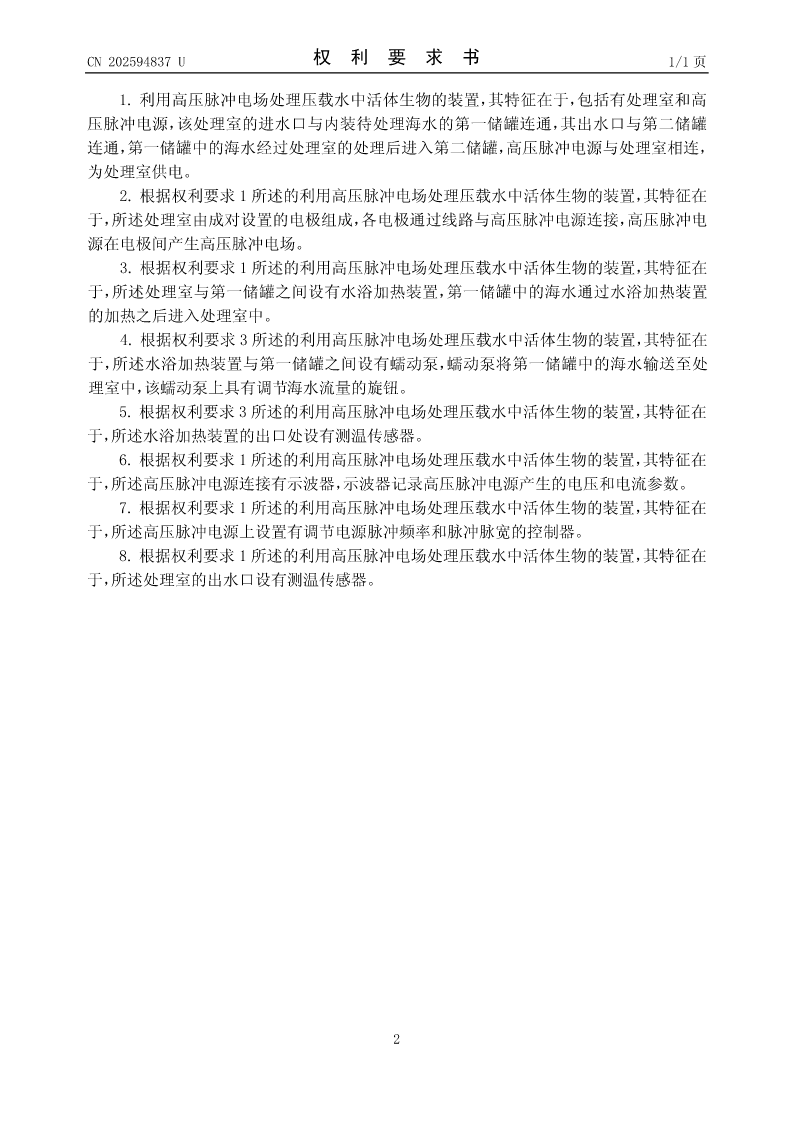

CN202594837U权利要求书1/1页

1.利用高压脉冲电场处理压载水中活体生物的装置，其特征在于，包括有处理室和高
压脉冲电源，该处理室的进水口与内装待处理海水的第一储罐连通，其出水口与第二储罐
连通，第一储罐中的海水经过处理室的处理后进入第二储罐，高压脉冲电源与处理室相连，
为处理室供电。
2.根据权利要求1所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述处理室由成对设置的电极组成，各电极通过线路与高压脉冲电源连接，高压脉冲电
源在电极间产生高压脉冲电场。
3.根据权利要求1所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述处理室与第一储罐之间设有水浴加热装置，第一储罐中的海水通过水浴加热装置
的加热之后进入处理室中。
4.根据权利要求3所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述水浴加热装置与第一储罐之间设有蠕动泵，蠕动泵将第一储罐中的海水输送至处
理室中，该蠕动泵上具有调节海水流量的旋钮。
5.根据权利要求3所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述水浴加热装置的出口处设有测温传感器。
6.根据权利要求1所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述高压脉冲电源连接有示波器，示波器记录高压脉冲电源产生的电压和电流参数。
7.根据权利要求1所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述高压脉冲电源上设置有调节电源脉冲频率和脉冲脉宽的控制器。
8.根据权利要求1所述的利用高压脉冲电场处理压载水中活体生物的装置，其特征在
于，所述处理室的出水口设有测温传感器。

2

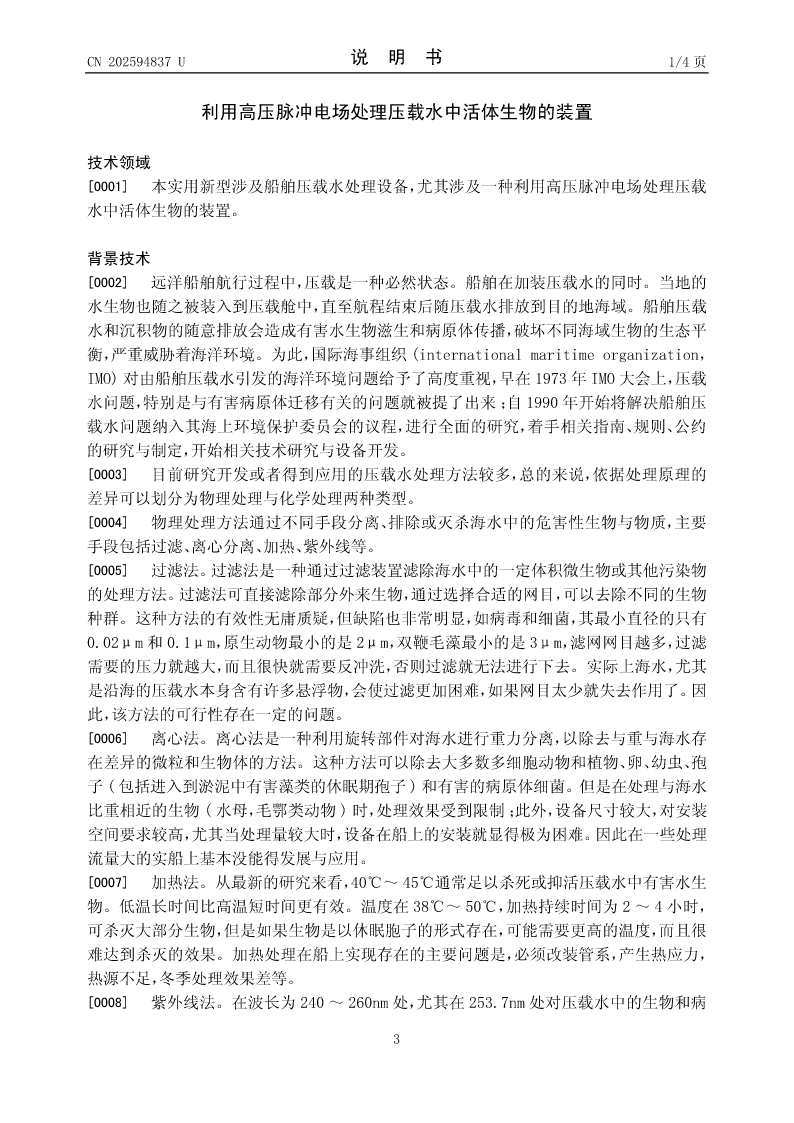

CN202594837U说明书1/4页

利用高压脉冲电场处理压载水中活体生物的装置

技术领域
[0001]本实用新型涉及船舶压载水处理设备，尤其涉及一种利用高压脉冲电场处理压载
水中活体生物的装置。

背景技术
[0002]远洋船舶航行过程中，压载是一种必然状态。船舶在加装压载水的同时。当地的
水生物也随之被装入到压载舱中，直至航程结束后随压载水排放到目的地海域。船舶压载
水和沉积物的随意排放会造成有害水生物滋生和病原体传播，破坏不同海域生物的生态平
衡，严重威胁着海洋环境。为此，国际海事组织(internationalmaritimeorganization，
IMO)对由船舶压载水引发的海洋环境问题给予了高度重视，早在1973年IMO大会上，压载
水问题，特别是与有害病原体迁移有关的问题就被提了出来；自1990年开始将解决船舶压
载水问题纳入其海上环境保护委员会的议程，进行全面的研究，着手相关指南、规则、公约
的研究与制定，开始相关技术研究与设备开发。
[0003]目前研究开发或者得到应用的压载水处理方法较多，总的来说，依据处理原理的
差异可以划分为物理处理与化学处理两种类型。
[0004]物理处理方法通过不同手段分离、排除或灭杀海水中的危害性生物与物质，主要
手段包括过滤、离心分离、加热、紫外线等。
[0005]过滤法。过滤法是一种通过过滤装置滤除海水中的一定体积微生物或其他污染物
的处理方法。过滤法可直接滤除部分外来生物，通过选择合适的网目，可以去除不同的生物
种群。这种方法的有效性无庸质疑，但缺陷也非常明显，如病毒和细菌，其最小直径的只有
0.02μ
