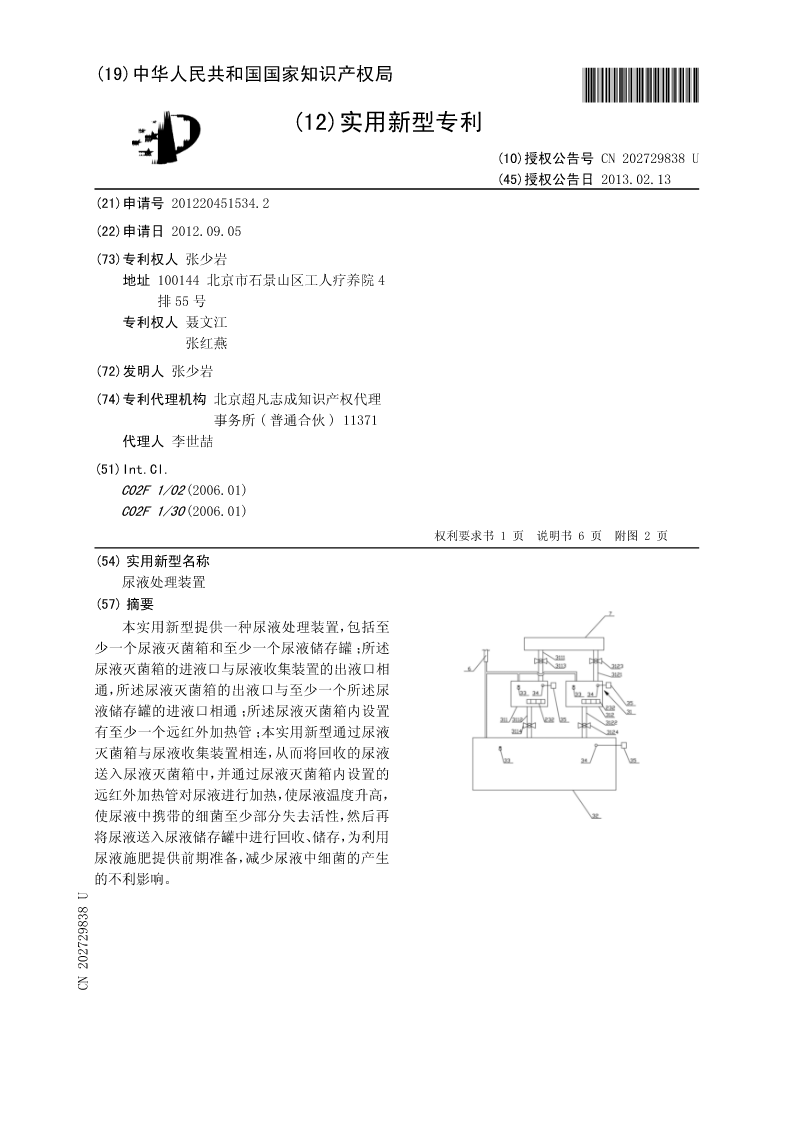

(19)中华人民共和国国家知识产权局*CN202729838U*
(12)实用新型专利

(10)授权公告号CN202729838U
(45)授权公告日2013.02.13
(21)申请号201220451534.2
(22)申请日2012.09.05
(73)专利权人张少岩
地址100144北京市石景山区工人疗养院4
排55号
专利权人聂文江
张红燕
(72)发明人张少岩
(74)专利代理机构北京超凡志成知识产权代理
事务所(普通合伙)11371
代理人李世喆
(51)Int.Cl.
C02F1/02(2006.01)
C02F1/30(2006.01)
权利要求书权利要求书1页1页说明书说明书66页页附图附图22页
(54)实用新型名称
尿液处理装置
(57)摘要
本实用新型提供一种尿液处理装置，包括至
少一个尿液灭菌箱和至少一个尿液储存罐；所述
尿液灭菌箱的进液口与尿液收集装置的出液口相
通，所述尿液灭菌箱的出液口与至少一个所述尿
液储存罐的进液口相通；所述尿液灭菌箱内设置
有至少一个远红外加热管；本实用新型通过尿液
灭菌箱与尿液收集装置相连，从而将回收的尿液
送入尿液灭菌箱中，并通过尿液灭菌箱内设置的
远红外加热管对尿液进行加热，使尿液温度升高，
使尿液中携带的细菌至少部分失去活性，然后再
将尿液送入尿液储存罐中进行回收、储存，为利用
尿液施肥提供前期准备，减少尿液中细菌的产生
的不利影响。
CN207983U

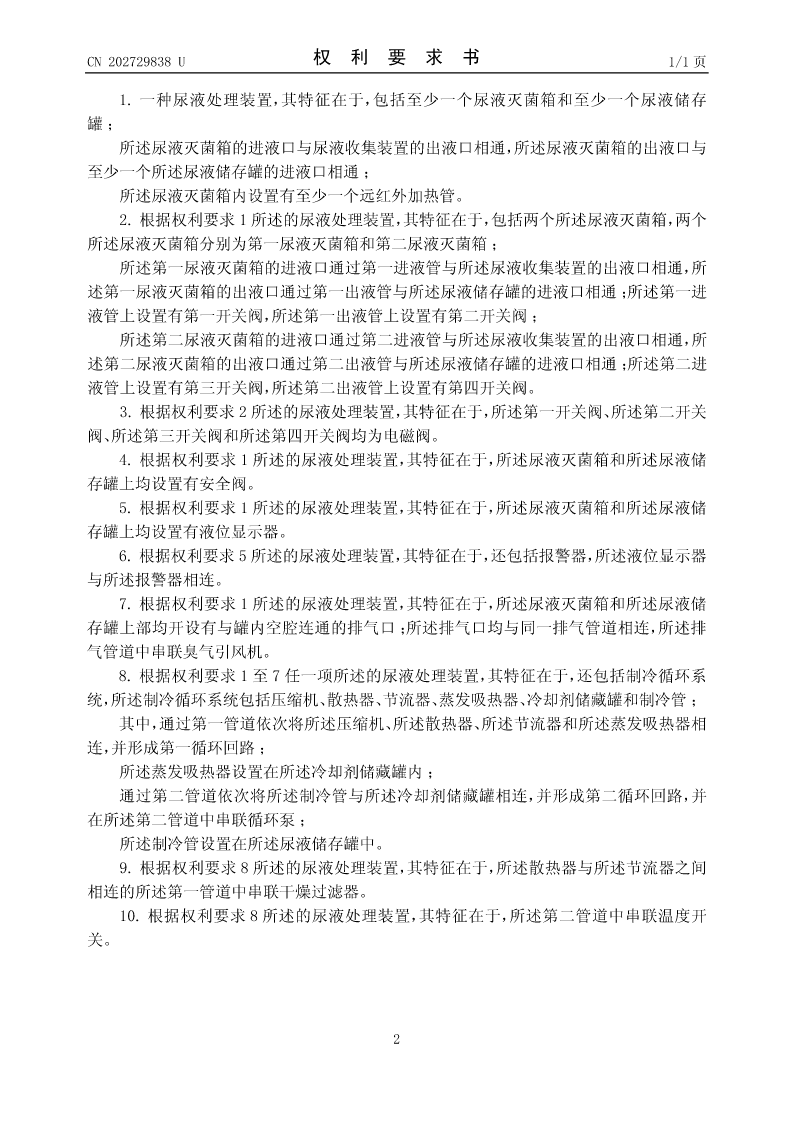

CN202729838U权利要求书1/1页

1.一种尿液处理装置，其特征在于，包括至少一个尿液灭菌箱和至少一个尿液储存
罐；
所述尿液灭菌箱的进液口与尿液收集装置的出液口相通，所述尿液灭菌箱的出液口与
至少一个所述尿液储存罐的进液口相通；
所述尿液灭菌箱内设置有至少一个远红外加热管。
2.根据权利要求1所述的尿液处理装置，其特征在于，包括两个所述尿液灭菌箱，两个
所述尿液灭菌箱分别为第一尿液灭菌箱和第二尿液灭菌箱；
所述第一尿液灭菌箱的进液口通过第一进液管与所述尿液收集装置的出液口相通，所
述第一尿液灭菌箱的出液口通过第一出液管与所述尿液储存罐的进液口相通；所述第一进
液管上设置有第一开关阀，所述第一出液管上设置有第二开关阀；
所述第二尿液灭菌箱的进液口通过第二进液管与所述尿液收集装置的出液口相通，所
述第二尿液灭菌箱的出液口通过第二出液管与所述尿液储存罐的进液口相通；所述第二进
液管上设置有第三开关阀，所述第二出液管上设置有第四开关阀。
3.根据权利要求2所述的尿液处理装置，其特征在于，所述第一开关阀、所述第二开关
阀、所述第三开关阀和所述第四开关阀均为电磁阀。
4.根据权利要求1所述的尿液处理装置，其特征在于，所述尿液灭菌箱和所述尿液储
存罐上均设置有安全阀。
5.根据权利要求1所述的尿液处理装置，其特征在于，所述尿液灭菌箱和所述尿液储
存罐上均设置有液位显示器。
6.根据权利要求5所述的尿液处理装置，其特征在于，还包括报警器，所述液位显示器
与所述报警器相连。
7.根据权利要求1所述的尿液处理装置，其特征在于，所述尿液灭菌箱和所述尿液储
存罐上部均开设有与罐内空腔连通的排气口；所述排气口均与同一排气管道相连，所述排
气管道中串联臭气引风机。
8.根据权利要求1至7任一项所述的尿液处理装置，其特征在于，还包括制冷循环系
统，所述制冷循环系统包括压缩机、散热器、节流器、蒸发吸热器、冷却剂储藏罐和制冷管；
其中，通过第一管道依次将所述压缩机、所述散热器、所述节流器和所述蒸发吸热器相
连，并形成第一循环回路；
所述蒸发吸热器设置在所述冷却剂储藏罐内；
通过第二管道依次将所述制冷管与所述冷却剂储藏罐相连，并形成第二循环回路，并
在所述第二管道中串联循环泵；
所述制冷管设置在所述尿液储存罐中。
9.根据权利要求8所述的尿液处理装置，其特征在于，所述散热器与所述节流器之间
相连的所述第一管道中串联干燥过滤器。
10.根据权利要求8所述的尿液处理装置，其特征在于，所述第二管道中串联温度开
关。

2

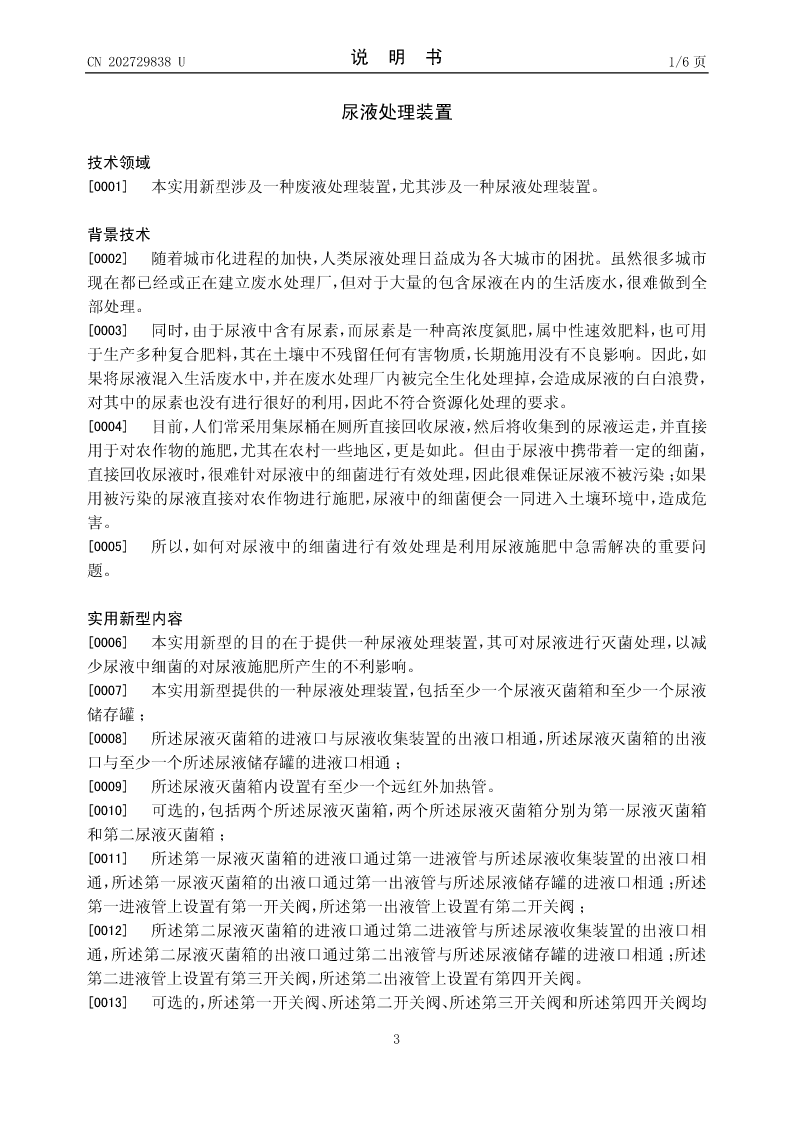

CN202729838U说明书1/6页

尿液处理装置

技术领域
[0001]本实用新型涉及一种废液处理装置，尤其涉及一种尿液处理装置。

背景技术
[0002]随着城市化进程的加快，人类尿液处理日益成为各大城市的困扰。虽然很多城市
现在都已经或正在建立废水处理厂，但对于大量的包含尿液在内的生活废水，很难做到全
部处理。
[0003]同时，由于尿液中含有尿素，而尿素是一种高浓度氮肥，属中性速效肥料，也可用
于生产多种复合肥料，其在土壤中不残留任何有害物质，长期施用没有不良影响。因此，如
果将尿液混入生活废水中，并在废水处理厂内被完全生化处理掉，会造成尿液的白白浪费，
对其中的尿素也没有进行很好的利用，因此不符合资源
