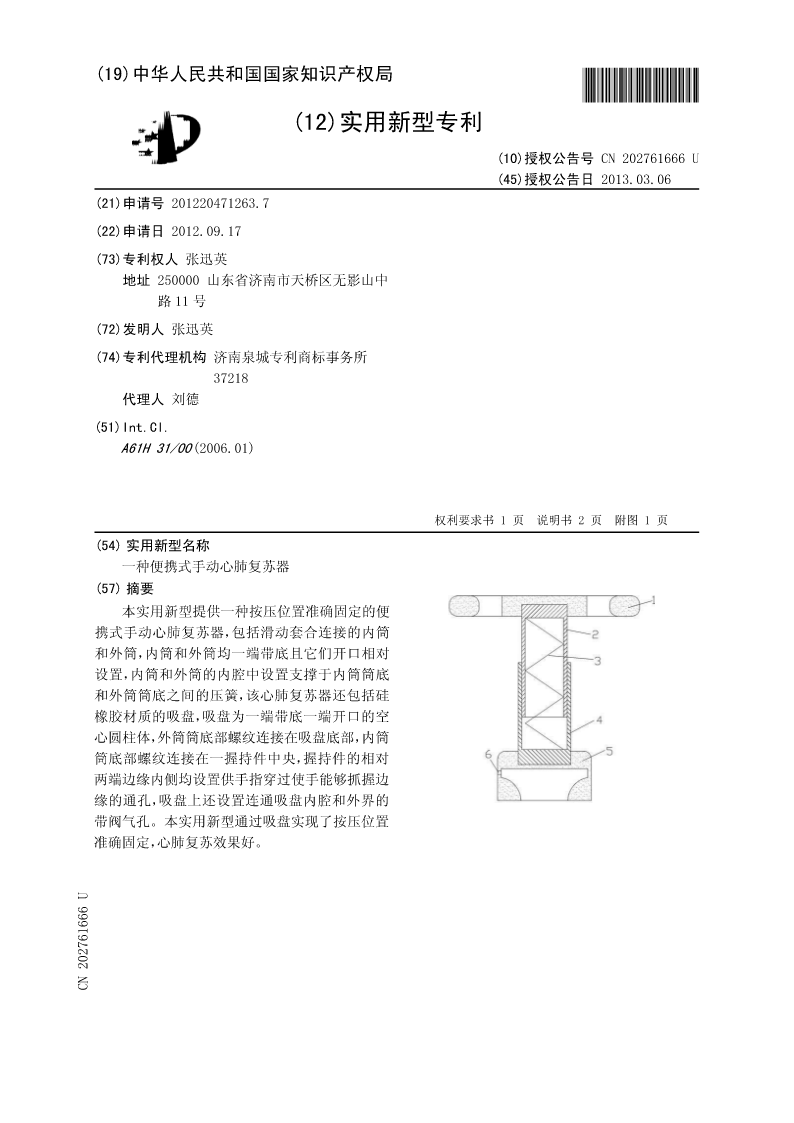

(54)实用新型名称
一种便携式手动心肺复苏器
(57)摘要
本实用新型提供一种按压位置准确固定的便
携式手动心肺复苏器，包括滑动套合连接的内筒
和外筒，内筒和外筒均一端带底且它们开口相对
设置，内筒和外筒的内腔中设置支撑于内筒筒底
和外筒筒底之间的压簧，该心肺复苏器还包括硅
橡胶材质的吸盘，吸盘为一端带底一端开口的空
心圆柱体，外筒筒底部螺纹连接在吸盘底部，内筒
筒底部螺纹连接在一握持件中央，握持件的相对
两端边缘内侧均设置供手指穿过使手能够抓握边
缘的通孔，吸盘上还设置连通吸盘内腔和外界的
带阀气孔。本实用新型通过吸盘实现了按压位置
准确固定，心肺复苏效果好。
CN20761U

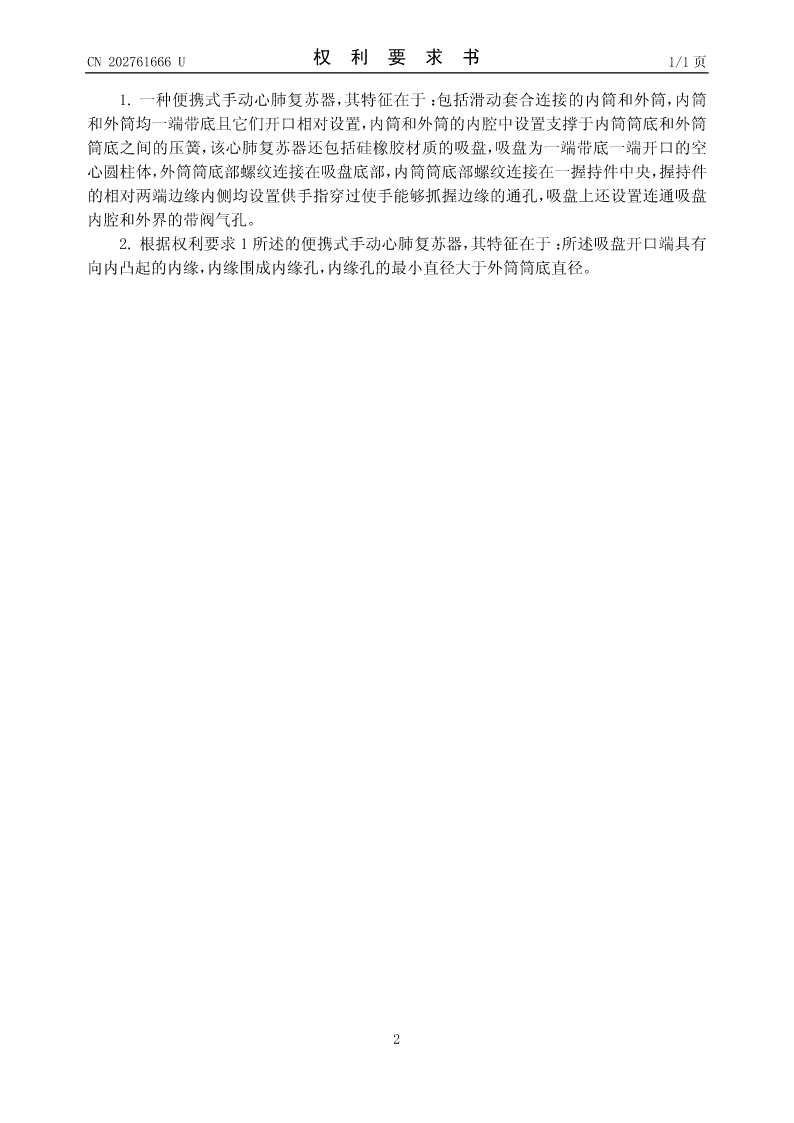

CN202761666U权利要求书1/1页

1.一种便携式手动心肺复苏器，其特征在于：包括滑动套合连接的内筒和外筒，内筒
和外筒均一端带底且它们开口相对设置，内筒和外筒的内腔中设置支撑于内筒筒底和外筒
筒底之间的压簧，该心肺复苏器还包括硅橡胶材质的吸盘，吸盘为一端带底一端开口的空
心圆柱体，外筒筒底部螺纹连接在吸盘底部，内筒筒底部螺纹连接在一握持件中央，握持件
的相对两端边缘内侧均设置供手指穿过使手能够抓握边缘的通孔，吸盘上还设置连通吸盘
内腔和外界的带阀气孔。
2.根据权利要求1所述的便携式手动心肺复苏器，其特征在于：所述吸盘开口端具有
向内凸起的内缘，内缘围成内缘孔，内缘孔的最小直径大于外筒筒底直径。

2
CN202761666U说明书1/2页

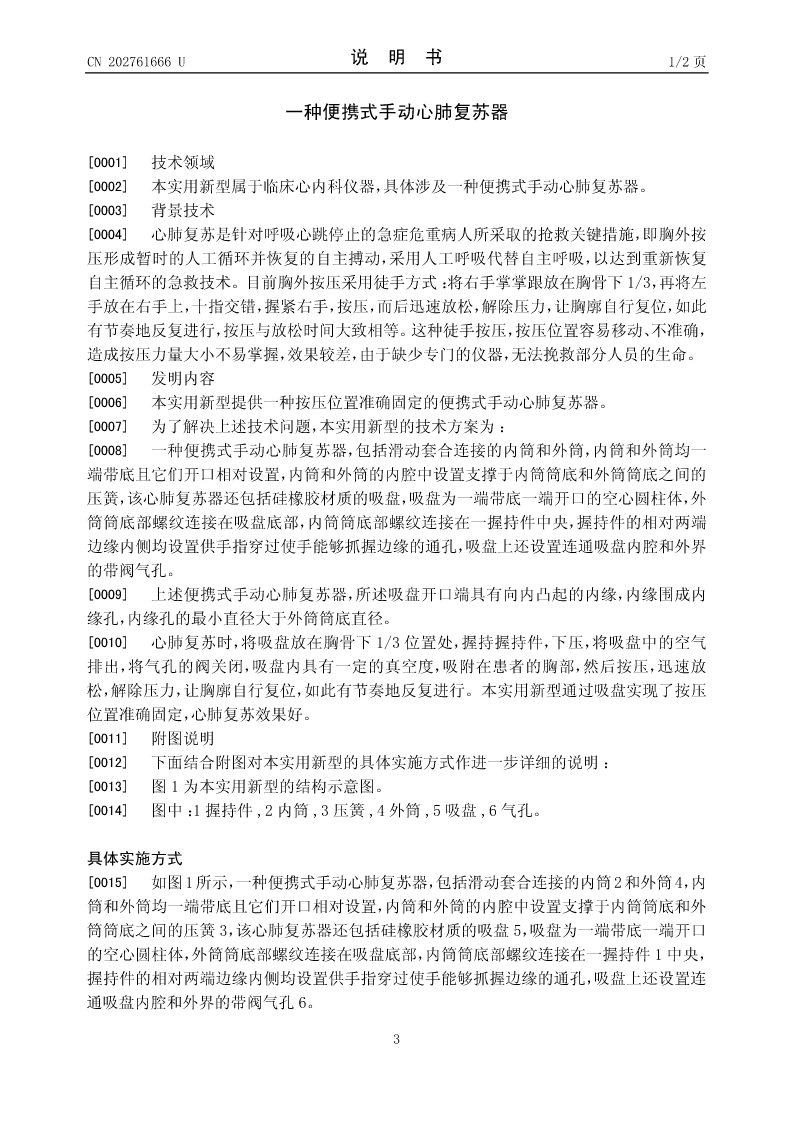

一种便携式手动心肺复苏器

[0001]技术领域
[0002]本实用新型属于临床心内科仪器，具体涉及一种便携式手动心肺复苏器。
[0003]背景技术
[0004]心肺复苏是针对呼吸心跳停止的急症危重病人所采取的抢救关键措施，即胸外按
压形成暂时的人工循环并恢复的自主搏动，采用人工呼吸代替自主呼吸，以达到重新恢复
自主循环的急救技术。目前胸外按压采用徒手方式：将右手掌掌跟放在胸骨下1/3，再将左
手放在右手上，十指交错，握紧右手，按压，而后迅速放松，解除压力，让胸廓自行复位，如此
有节奏地反复进行，按压与放松时间大致相等。这种徒手按压，按压位置容易移动、不准确，
造成按压力量大小不易掌握，效果较差，由于缺少专门的仪器，无法挽救部分人员的生命。
[0005]发明内容
[0006]本实用新型提供一种按压位置准确固定的便携式手动心肺复苏器。
[0007]为了解决上述技术问题，本实用新型的技术方案为：
[0008]一种便携式手动心肺复苏器，包括滑动套合连接的内筒和外筒，内筒和外筒均一
端带底且它们开口相对设置，内筒和外筒的内腔中设置支撑于内筒筒底和外筒筒底之间的
压簧，该心肺复苏器还包括硅橡胶材质的吸盘，吸盘为一端带底一端开口的空心圆柱体，外
筒筒底部螺纹连接在吸盘底部，内筒筒底部螺纹连接在一握持件中央，握持件的相对两端
边缘内侧均设置供手指穿过使手能够抓握边缘的通孔，吸盘上还设置连通吸盘内腔和外界
的带阀气孔。
[0009]上述便携式手动心肺复苏器，所述吸盘开口端具有向内凸起的内缘，内缘围成内
缘孔，内缘孔的最小直径大于外筒筒底直径。
[0010]心肺复苏时，将吸盘放在胸骨下1/3位置处，握持握持件，下压，将吸盘中的空气
排出，将气孔的阀关闭，吸盘内具有一定的真空度，吸附在患者的胸部，然后按压，迅速放
松，解除压力，让胸廓自行复位，如此有节奏地反复进行。本实用新型通过吸盘实现了按压
位置准确固定，心肺复苏效果好。
[0011]附图说明
[0012]下面结合附图对本实用新型的具体实施方式作进一步详细的说明：

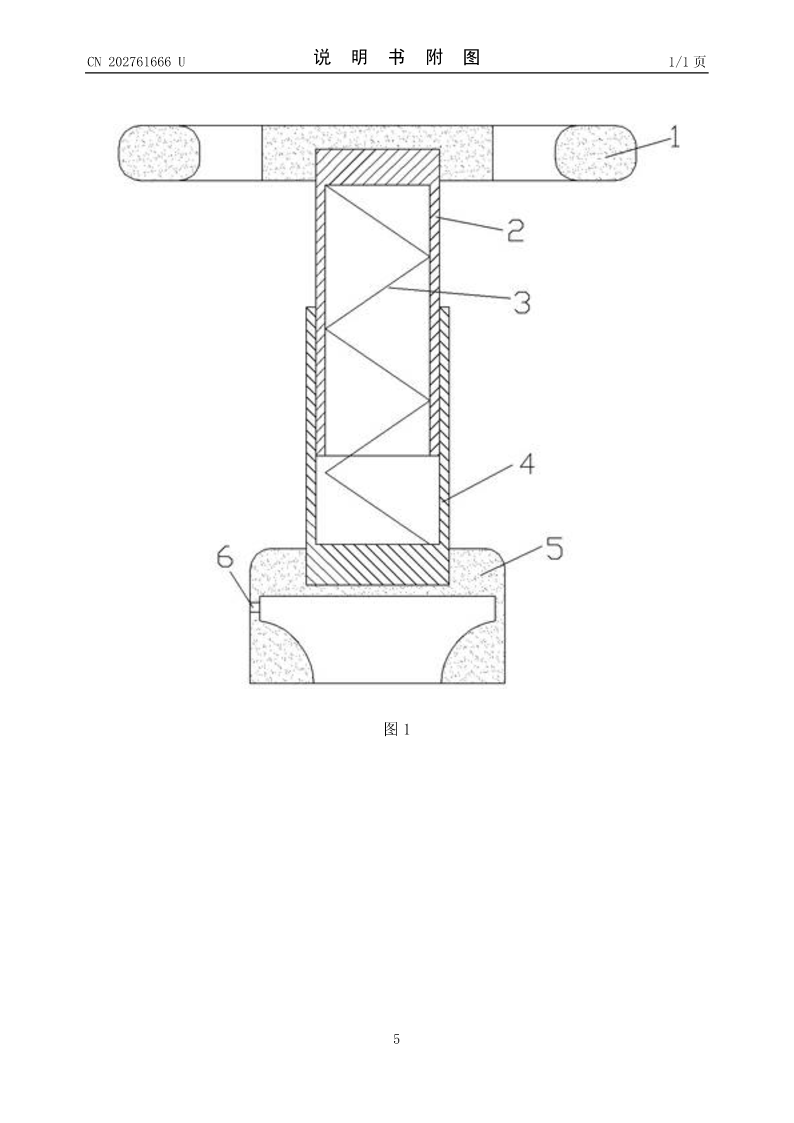

[0013]图1为本实用新型的结构示意图。
[0014]图中：1握持件,2内筒,3压簧,4外筒,5吸盘,6气孔。

具体实施方式
[0015]如图1所示，一种便携式手动心肺复苏器，包括滑动套合连接的内筒2和外筒4，内
筒和外筒均一端带底且它们开口相对设置，内筒和外筒的内腔中设置支撑于内筒筒底和外
筒筒底之间的压簧3，该心肺复苏器还包括硅橡胶材质的吸盘5，吸盘为一端带底一端开口
的空心圆柱体，外筒筒底部螺纹连接在吸盘底部，内筒筒底部螺纹连接在一握持件1中央，
