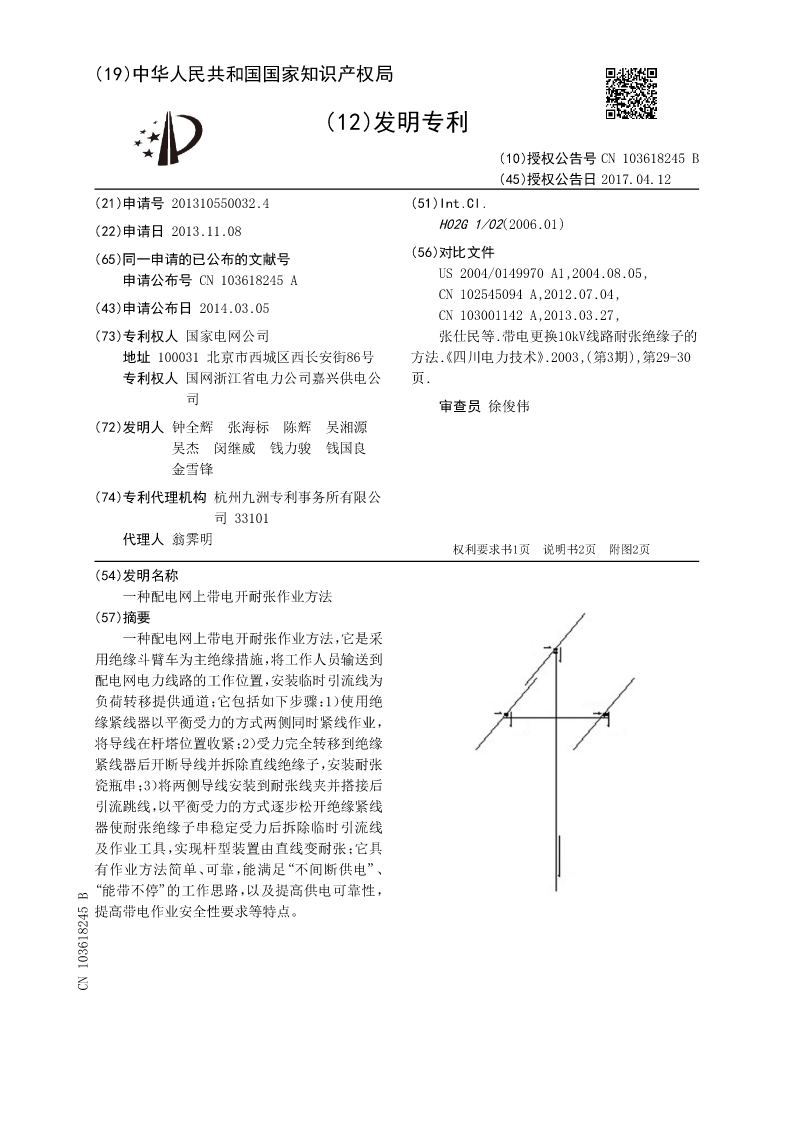

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN103618245B
(45)授权公告日2017.04.12
(21)申请号201310550032.4(51)Int.Cl.
(22)申请日2013.11.08H02G1/02(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN103618245AUS2004/0149970A1,2004.08.05,
CN102545094A,2012.07.04,
(43)申请公布日2014.03.05CN103001142A,2013.03.27,
(73)专利权人国家电网公司张仕民等.带电更换10kV线路耐张绝缘子的
地址100031北京市西城区西长安街86号方法《.四川电力技术》.2003,(第3期),第29-30
专利权人国网浙江省电力公司嘉兴供电公页.
司审查员徐俊伟
(72)发明人钟全辉张海标陈辉吴湘源
吴杰闵继威钱力骏钱国良
金雪锋
(74)专利代理机构杭州九洲专利事务所有限公
司33101
代理人翁霁明
权利要求书1页说明书2页附图2页
(54)发明名称
一种配电网上带电开耐张作业方法
(57)摘要
一种配电网上带电开耐张作业方法，它是采
用绝缘斗臂车为主绝缘措施，将工作人员输送到
配电网电力线路的工作位置，安装临时引流线为
负荷转移提供通道；它包括如下步骤：1）使用绝
缘紧线器以平衡受力的方式两侧同时紧线作业，
将导线在杆塔位置收紧；2）受力完全转移到绝缘
紧线器后开断导线并拆除直线绝缘子，安装耐张
瓷瓶串；3）将两侧导线安装到耐张线夹并搭接后
引流跳线，以平衡受力的方式逐步松开绝缘紧线
器使耐张绝缘子串稳定受力后拆除临时引流线
及作业工具，实现杆型装置由直线变耐张；它具
有作业方法简单、可靠，能满足“不间断供电”、
“能带不停”的工作思路，以及提高供电可靠性，
提高带电作业安全性要求等特点。
CN103618245B

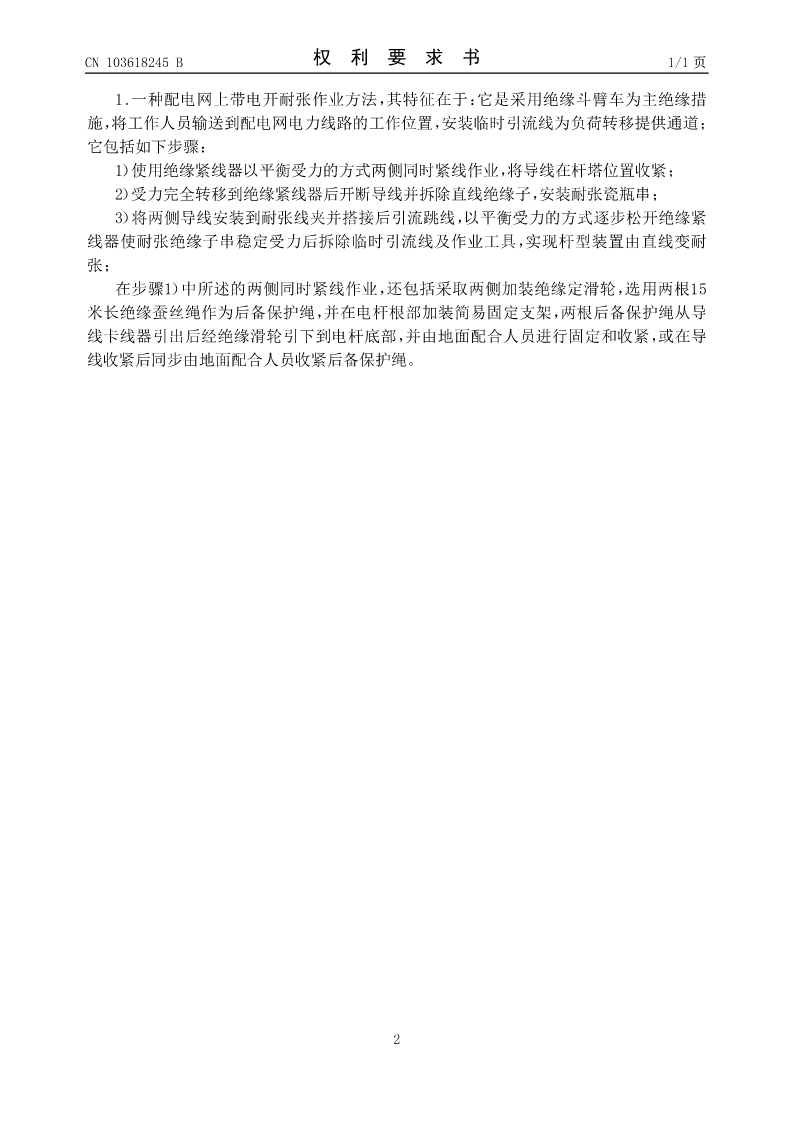

CN103618245B权利要求书1/1页

1.一种配电网上带电开耐张作业方法，其特征在于：它是采用绝缘斗臂车为主绝缘措
施，将工作人员输送到配电网电力线路的工作位置，安装临时引流线为负荷转移提供通道；
它包括如下步骤：
1）使用绝缘紧线器以平衡受力的方式两侧同时紧线作业，将导线在杆塔位置收紧；
2）受力完全转移到绝缘紧线器后开断导线并拆除直线绝缘子，安装耐张瓷瓶串；
3）将两侧导线安装到耐张线夹并搭接后引流跳线，以平衡受力的方式逐步松开绝缘紧
线器使耐张绝缘子串稳定受力后拆除临时引流线及作业工具，实现杆型装置由直线变耐
张；
在步骤1）中所述的两侧同时紧线作业，还包括采取两侧加装绝缘定滑轮，选用两根15
米长绝缘蚕丝绳作为后备保护绳，并在电杆根部加装简易固定支架，两根后备保护绳从导
线卡线器引出后经绝缘滑轮引下到电杆底部，并由地面配合人员进行固定和收紧，或在导
线收紧后同步由地面配合人员收紧后备保护绳。

2

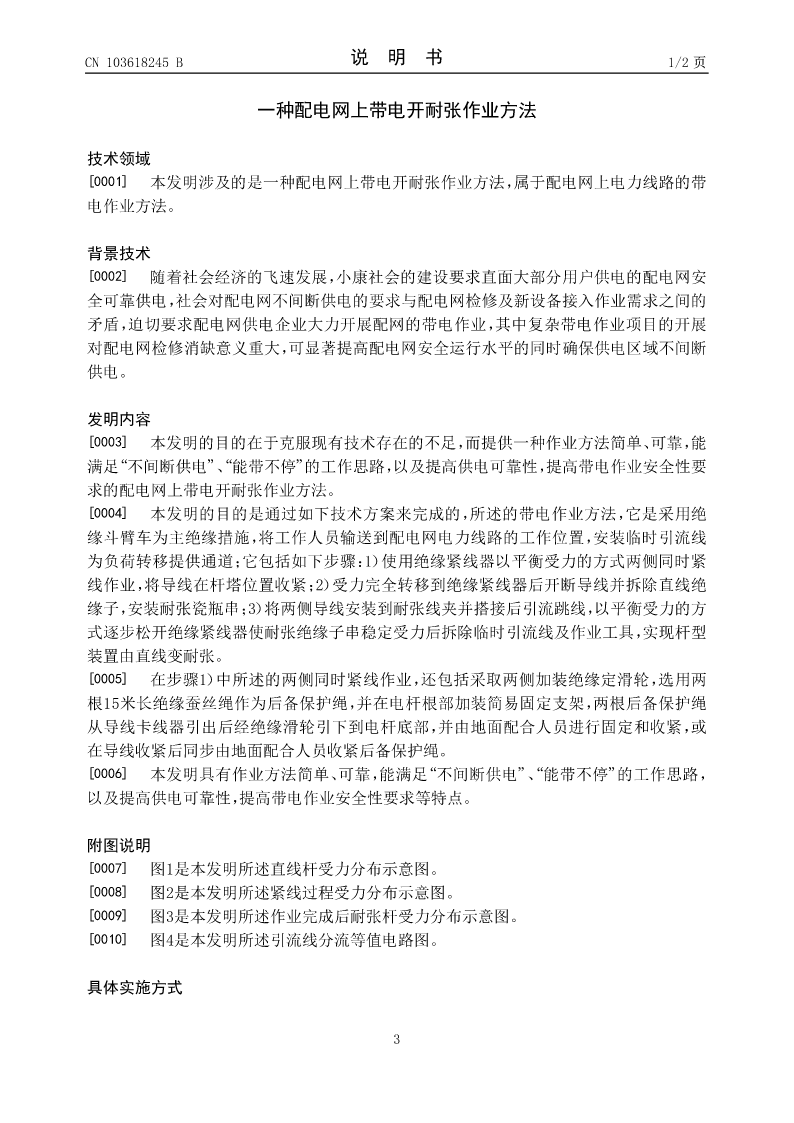

CN103618245B说明书1/2页

一种配电网上带电开耐张作业方法

技术领域
[0001]本发明涉及的是一种配电网上带电开耐张作业方法，属于配电网上电力线路的带
电作业方法。

背景技术
[0002]随着社会经济的飞速发展，小康社会的建设要求直面大部分用户供电的配电网安
全可靠供电，社会对配电网不间断供电的要求与配电网检修及新设备接入作业需求之间的
矛盾，迫切要求配电网供电企业大力开展配网的带电作业，其中复杂带电作业项目的开展
对配电网检修消缺意义重大，可显著提高配电网安全运行水平的同时确保供电区域不间断
供电。

发明内容
[0003]本发明的目的在于克服现有技术存在的不足，而提供一种作业方法简单、可靠，能
满足“不间断供电”、“能带不停”的工作思路，以及提高供电可靠性，提高带电作业安全性要
求的配电网上带电开耐张作业方法。
[0004]本发明的目的是通过如下技术方案来完成的，所述的带电作业方法，它是采用绝
缘斗臂车为主绝缘措施，将工作人员输送到配电网电力线路的工作位置，安装临时引流线
为负荷转移提供通道；它包括如下步骤：1）使用绝缘紧线器以平衡受力的方式两侧同时紧
线作业，将导线在杆塔位置收紧；2）受力完全转移到绝缘紧线器后开断导线并拆除直线绝
缘子，安装耐张瓷瓶串；3）将两侧导线安装到耐张线夹并搭接后引流跳线，以平衡受力的方
式逐步松开绝缘紧线器使耐张绝缘子串稳定受力后拆除临时引流线及作业工具，实现杆型
装置由直线变耐张。
[0005]在步骤1）中所述的两侧同时紧线作业，还包括采取两侧加装绝缘定滑轮，选用两
根15米长绝缘蚕丝绳作为后备保护绳，并在电杆根部加装简易固定支架，两根后备保护绳
从导线卡线器引出后经绝缘滑轮引下到电杆底部，并由地面配合人员进行固定和收紧
