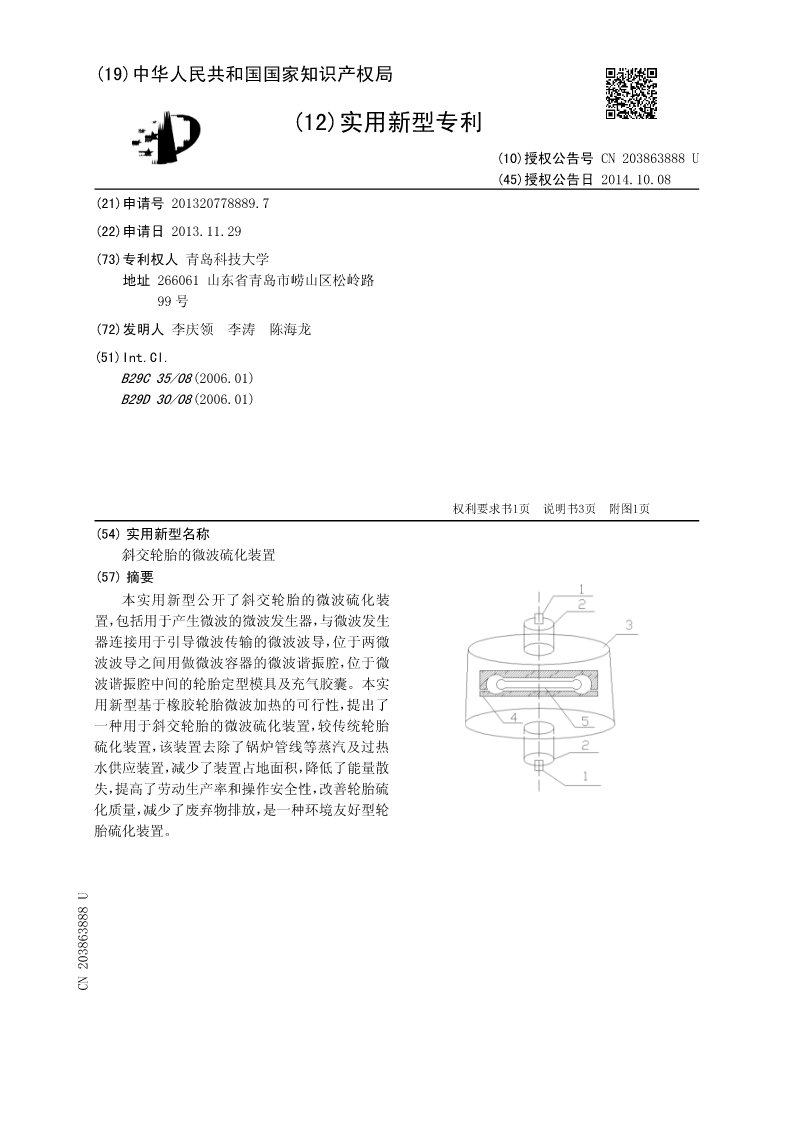

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220386388803863888U
(45)授权公告日2014.10.08
(21)申请号201320778889.7
(22)申请日2013.11.29
(73)专利权人青岛科技大学
地址266061山东省青岛市崂山区松岭路
99号
(72)发明人李庆领李涛陈海龙
(51)Int.Cl.
B29C35/08(2006.01)
B29D30/08(2006.01)

权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页
(54)实用新型名称
斜交轮胎的微波硫化装置
(57)摘要
本实用新型公开了斜交轮胎的微波硫化装
置，包括用于产生微波的微波发生器，与微波发生
器连接用于引导微波传输的微波波导，位于两微
波波导之间用做微波容器的微波谐振腔，位于微
波谐振腔中间的轮胎定型模具及充气胶囊。本实
用新型基于橡胶轮胎微波加热的可行性，提出了
一种用于斜交轮胎的微波硫化装置，较传统轮胎
硫化装置，该装置去除了锅炉管线等蒸汽及过热
水供应装置，减少了装置占地面积，降低了能量散
失，提高了劳动生产率和操作安全性，改善轮胎硫
化质量，减少了废弃物排放，是一种环境友好型轮
胎硫化装置。
CN203863888U
CN20386U

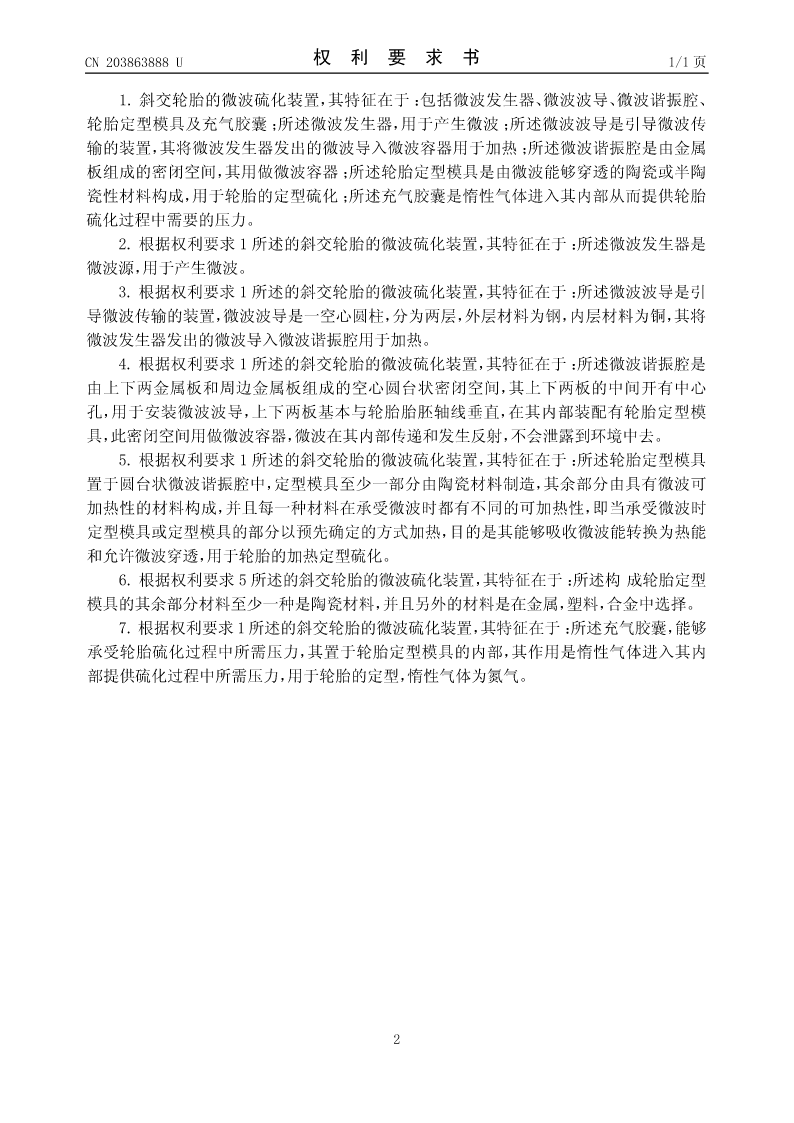

CN203863888U权利要求书1/1页

1.斜交轮胎的微波硫化装置，其特征在于：包括微波发生器、微波波导、微波谐振腔、
轮胎定型模具及充气胶囊；所述微波发生器，用于产生微波；所述微波波导是引导微波传
输的装置，其将微波发生器发出的微波导入微波容器用于加热；所述微波谐振腔是由金属
板组成的密闭空间，其用做微波容器；所述轮胎定型模具是由微波能够穿透的陶瓷或半陶
瓷性材料构成，用于轮胎的定型硫化；所述充气胶囊是惰性气体进入其内部从而提供轮胎
硫化过程中需要的压力。
2.根据权利要求1所述的斜交轮胎的微波硫化装置，其特征在于：所述微波发生器是
微波源，用于产生微波。
3.根据权利要求1所述的斜交轮胎的微波硫化装置，其特征在于：所述微波波导是引
导微波传输的装置，微波波导是一空心圆柱，分为两层，外层材料为钢，内层材料为铜，其将
微波发生器发出的微波导入微波谐振腔用于加热。
4.根据权利要求1所述的斜交轮胎的微波硫化装置，其特征在于：所述微波谐振腔是
由上下两金属板和周边金属板组成的空心圆台状密闭空间，其上下两板的中间开有中心
孔，用于安装微波波导，上下两板基本与轮胎胎胚轴线垂直，在其内部装配有轮胎定型模
具，此密闭空间用做微波容器，微波在其内部传递和发生反射，不会泄露到环境中去。
5.根据权利要求1所述的斜交轮胎的微波硫化装置，其特征在于：所述轮胎定型模具
置于圆台状微波谐振腔中，定型模具至少一部分由陶瓷材料制造，其余部分由具有微波可
加热性的材料构成，并且每一种材料在承受微波时都有不同的可加热性，即当承受微波时
定型模具或定型模具的部分以预先确定的方式加热，目的是其能够吸收微波能转换为热能
和允许微波穿透，用于轮胎的加热定型硫化。
6.根据权利要求5所述的斜交轮胎的微波硫化装置，其特征在于：所述构成轮胎定型
模具的其余部分材料至少一种是陶瓷材料，并且另外的材料是在金属，塑料，合金中选择。
7.根据权利要求1所述的斜交轮胎的微波硫化装置，其特征在于：所述充气胶囊，能够
承受轮胎硫化过程中所需压力，其置于轮胎定型模具的内部，其作用是惰性气体进入其内
部提供硫化过程中所需压力，用于轮胎的定型，惰性气体为氮气。

2

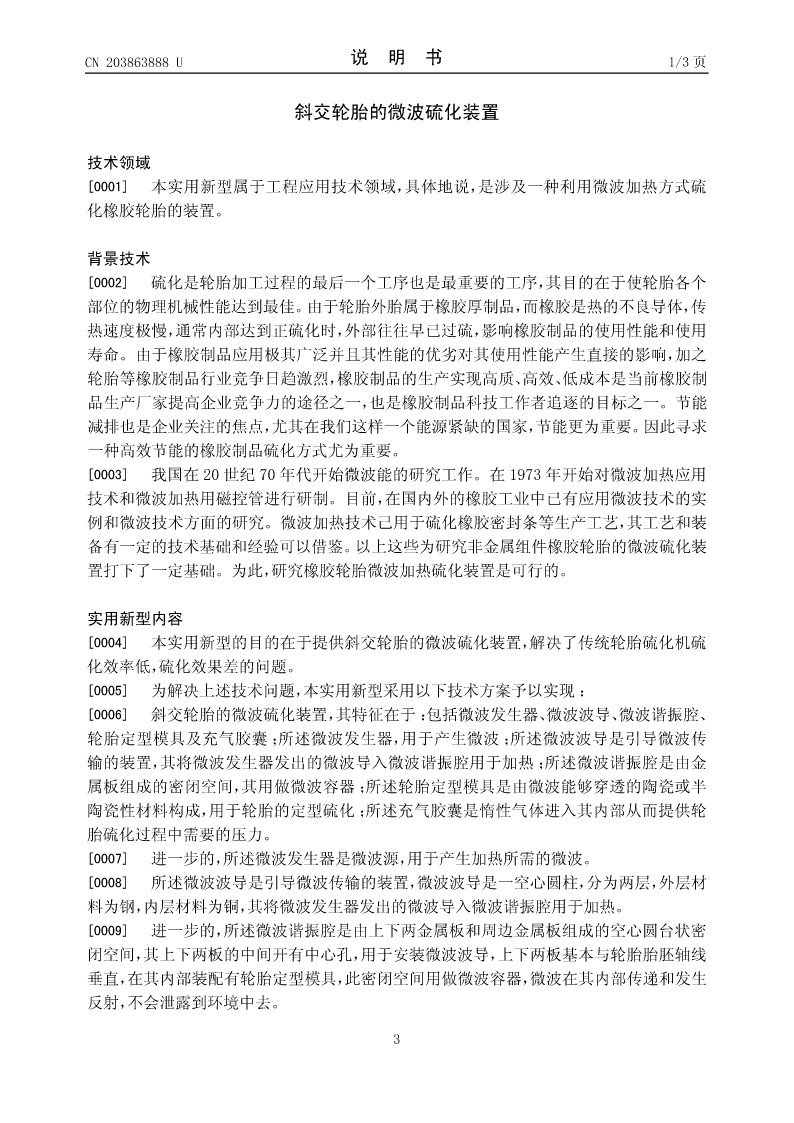

CN203863888U说明书1/3页

斜交轮胎的微波硫化装置

技术领域
[0001]本实用新型属于工程应用技术领域，具体地说，是涉及一种利用微波加热方式硫
化橡胶轮胎的装置。

背景技术
[0002]硫化是轮胎加工过程的最后一个工序也是最重要的工序，其目的在于使轮胎各个
部位的物理机械性能达到最佳。由于轮胎外胎属于橡胶厚制品，而橡胶是热的不良导体，传
热速度极慢，通常内部达到正硫化时，外部往往早已过硫，影响橡胶制品的使用性能和使用
寿命。由于橡胶制品应用极其广泛并且其性能的优劣对其使用性能产生直接的影响，加之
轮胎等橡胶制品行业竞争日趋激烈，橡胶制品的生产实现高质、高效、低成本是当前橡胶制
品生产厂家提高企业竞争力的途径之一，也是橡胶制品科技工作者追逐的目标之一。节能
减排也是企业关注的焦点，尤其在我们这样一个能源紧缺的国家，节能更为重要。因此寻求
一种高效节能的橡胶制品硫化方式尤为重要。
[0003]我国在20世纪70年代开始微波能的研究工作。在1973年开始对微波加热应用
技术和微波加热用磁控管进行研制。目前，在国内外的橡胶工业中已有应用微波技术的实
例和微波技术方面的研究。
