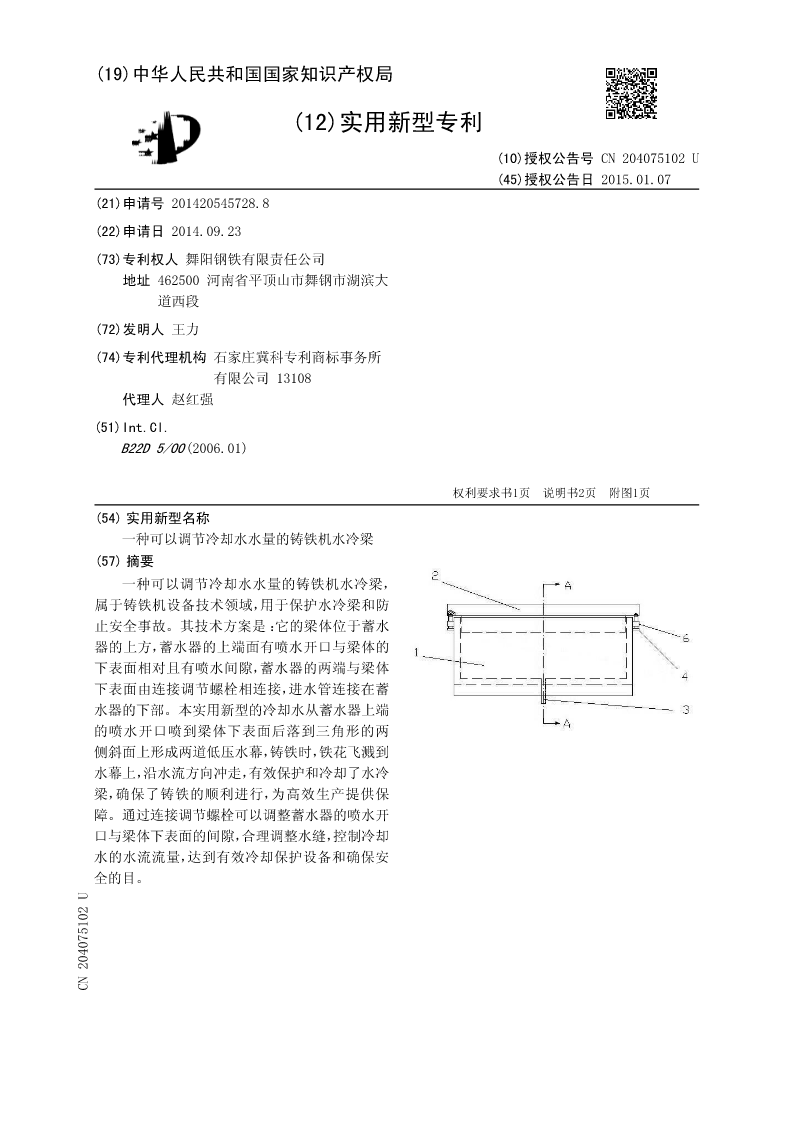

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220407510204075102U
(45)授权公告日2015.01.07
(21)申请号201420545728.8
(22)申请日2014.09.23
(73)专利权人舞阳钢铁有限责任公司
地址462500河南省平顶山市舞钢市湖滨大
道西段
(72)发明人王力
(74)专利代理机构石家庄冀科专利商标事务所
有限公司13108
代理人赵红强
(51)Int.Cl.
B22D5/00(2006.01)

权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页
(54)实用新型名称
一种可以调节冷却水水量的铸铁机水冷梁
(57)摘要
一种可以调节冷却水水量的铸铁机水冷梁，
属于铸铁机设备技术领域，用于保护水冷梁和防
止安全事故。其技术方案是：它的梁体位于蓄水
器的上方，蓄水器的上端面有喷水开口与梁体的
下表面相对且有喷水间隙，蓄水器的两端与梁体
下表面由连接调节螺栓相连接，进水管连接在蓄
水器的下部。本实用新型的冷却水从蓄水器上端
的喷水开口喷到梁体下表面后落到三角形的两
侧斜面上形成两道低压水幕，铸铁时，铁花飞溅到
水幕上，沿水流方向冲走，有效保护和冷却了水冷
梁，确保了铸铁的顺利进行，为高效生产提供保
障。通过连接调节螺栓可以调整蓄水器的喷水开
口与梁体下表面的间隙，合理调整水缝，控制冷却
水的水流流量，达到有效冷却保护设备和确保安
全的目。
CN204075102U
CN204751U

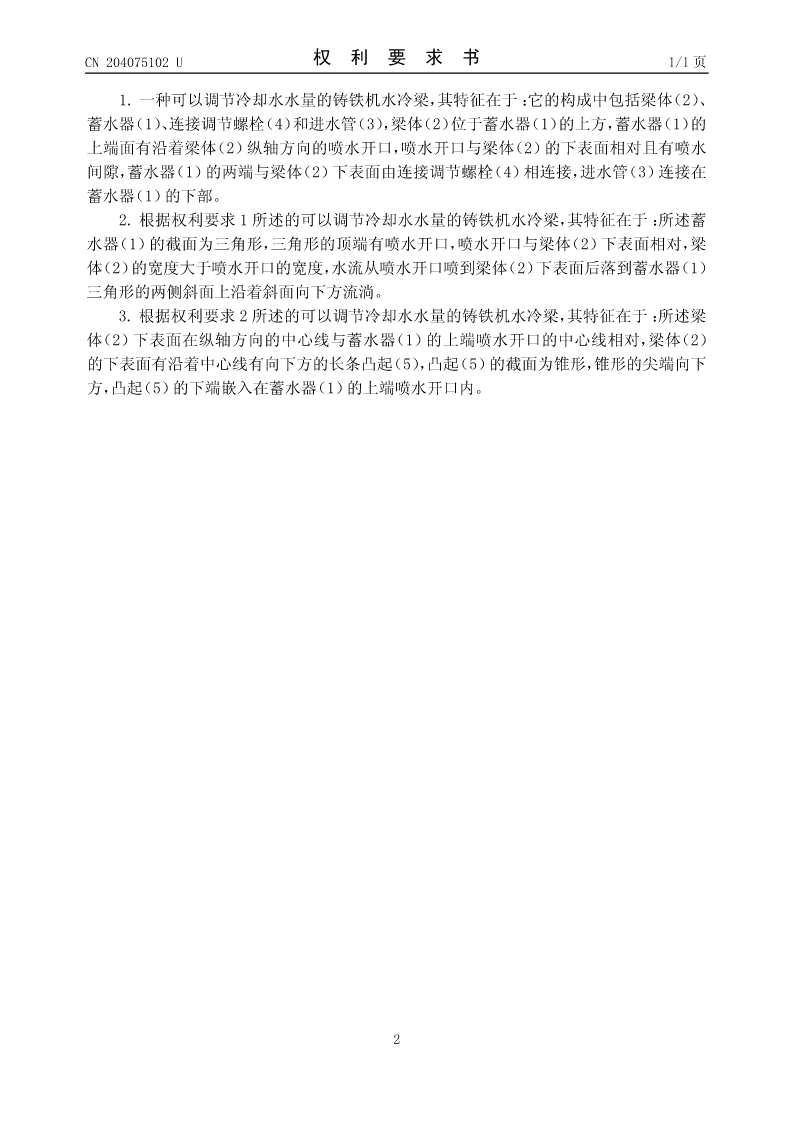

CN204075102U权利要求书1/1页

1.一种可以调节冷却水水量的铸铁机水冷梁，其特征在于：它的构成中包括梁体（2）、
蓄水器（1）、连接调节螺栓（4）和进水管（3），梁体（2）位于蓄水器（1）的上方，蓄水器（1）的
上端面有沿着梁体（2）纵轴方向的喷水开口，喷水开口与梁体（2）的下表面相对且有喷水
间隙，蓄水器（1）的两端与梁体（2）下表面由连接调节螺栓（4）相连接，进水管（3）连接在
蓄水器（1）的下部。
2.根据权利要求1所述的可以调节冷却水水量的铸铁机水冷梁，其特征在于：所述蓄
水器（1）的截面为三角形，三角形的顶端有喷水开口，喷水开口与梁体（2）下表面相对，梁
体（2）的宽度大于喷水开口的宽度，水流从喷水开口喷到梁体（2）下表面后落到蓄水器（1）
三角形的两侧斜面上沿着斜面向下方流淌。
3.根据权利要求2所述的可以调节冷却水水量的铸铁机水冷梁，其特征在于：所述梁
体（2）下表面在纵轴方向的中心线与蓄水器（1）的上端喷水开口的中心线相对，梁体（2）
的下表面有沿着中心线有向下方的长条凸起（5），凸起（5）的截面为锥形，锥形的尖端向下
方，凸起（5）的下端嵌入在蓄水器（1）的上端喷水开口内。

2

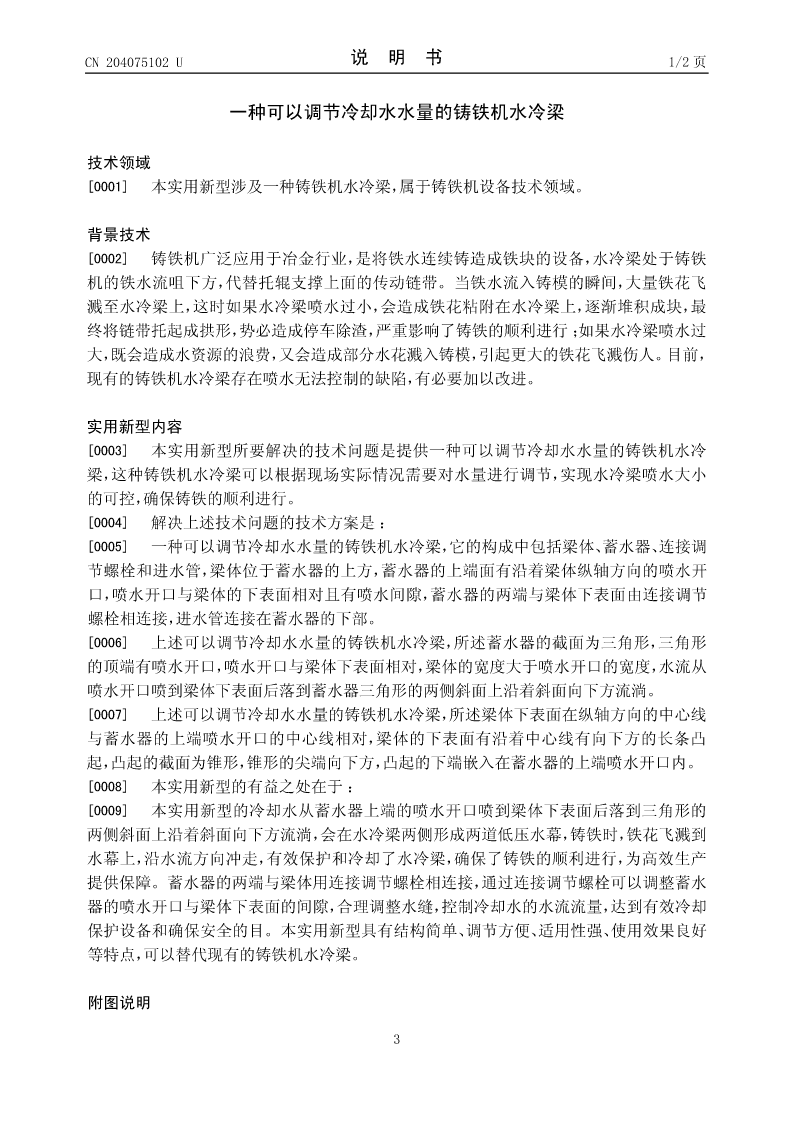

CN204075102U说明书1/2页

一种可以调节冷却水水量的铸铁机水冷梁

技术领域
[0001]本实用新型涉及一种铸铁机水冷梁，属于铸铁机设备技术领域。

背景技术
[0002]铸铁机广泛应用于冶金行业，是将铁水连续铸造成铁块的设备，水冷梁处于铸铁
机的铁水流咀下方，代替托辊支撑上面的传动链带。当铁水流入铸模的瞬间，大量铁花飞
溅至水冷梁上，这时如果水冷梁喷水过小，会造成铁花粘附在水冷梁上，逐渐堆积成块，最
终将链带托起成拱形，势必造成停车除渣，严重影响了铸铁的顺利进行；如果水冷梁喷水过
大，既会造成水资源的浪费，又会造成部分水花溅入铸模，引起更大的铁花飞溅伤人。目前，
现有的铸铁机水冷梁存在喷水无法控制的缺陷，有必要加以改进。

实用新型内容
[0003]本实用新型所要解决的技术问题是提供一种可以调节冷却水水量的铸铁机水冷
梁，这种铸铁机水冷梁可以根据现场实际情况需要对水量进行调节，实现水冷梁喷水大小
的可控，确保铸铁的顺利进行。
[0004]解决上述技术问题的技术方案是：
[0005]一种可以调节冷却水水量的铸铁机水冷梁，它的构成中包括梁体、蓄水器、连接调
节螺栓和进水管，梁体位于蓄水器的上方，蓄水器的上端面有沿着梁体纵轴方向的喷水开
口，喷水开口与梁体的下表面相对且有喷水间隙，蓄水器的两端与梁体下表面由连接调节
螺栓相连接，进水管连接在蓄水器的下部。
[0006]上述可以调节冷却水水量的铸铁机水冷梁，所述蓄水器的截面为三角形，三角形
的顶端有喷水开口，喷水开口与梁体下表面相对，梁体的宽度大于喷水开口的宽度，水流从
喷水开口喷到梁体下表面后落到蓄水器三角形的两侧斜面上沿着斜面向下方流淌。
[0007]上述可以调节冷却水水量的铸铁机水冷梁，所述梁体下表面在纵轴方向的中心线
与蓄水器的上端喷水开口的中心线相对，梁体的下表面有沿着中心线有向下方的长条凸
起，凸起的截面为锥形，锥形的尖端向下方，凸起的下
