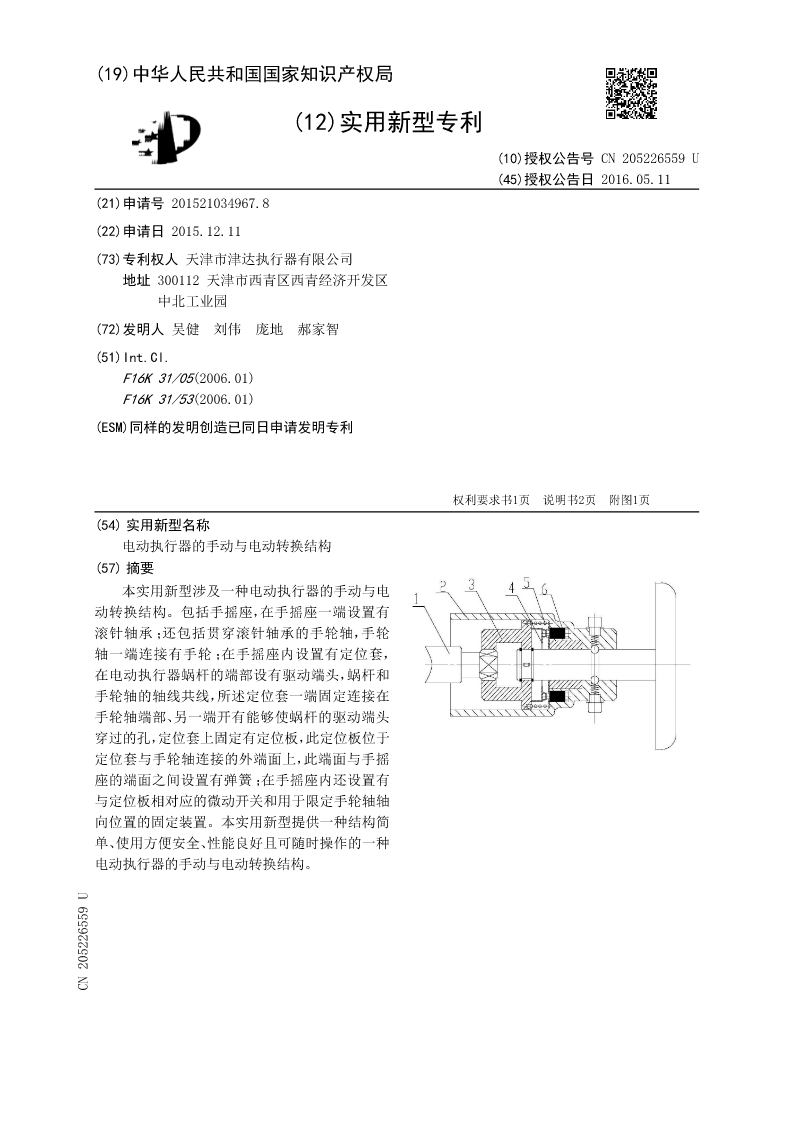

(54)实用新型名称
电动执行器的手动与电动转换结构
(57)摘要
本实用新型涉及一种电动执行器的手动与电
动转换结构。包括手摇座，在手摇座一端设置有
滚针轴承；还包括贯穿滚针轴承的手轮轴，手轮
轴一端连接有手轮；在手摇座内设置有定位套，
在电动执行器蜗杆的端部设有驱动端头，蜗杆和
手轮轴的轴线共线，所述定位套一端固定连接在
手轮轴端部、另一端开有能够使蜗杆的驱动端头
穿过的孔，定位套上固定有定位板，此定位板位于
定位套与手轮轴连接的外端面上，此端面与手摇
座的端面之间设置有弹簧；在手摇座内还设置有
与定位板相对应的微动开关和用于限定手轮轴轴
向位置的固定装置。本实用新型提供一种结构简
单、使用方便安全、性能良好且可随时操作的一种
电动执行器的手动与电动转换结构。
CN205226559U

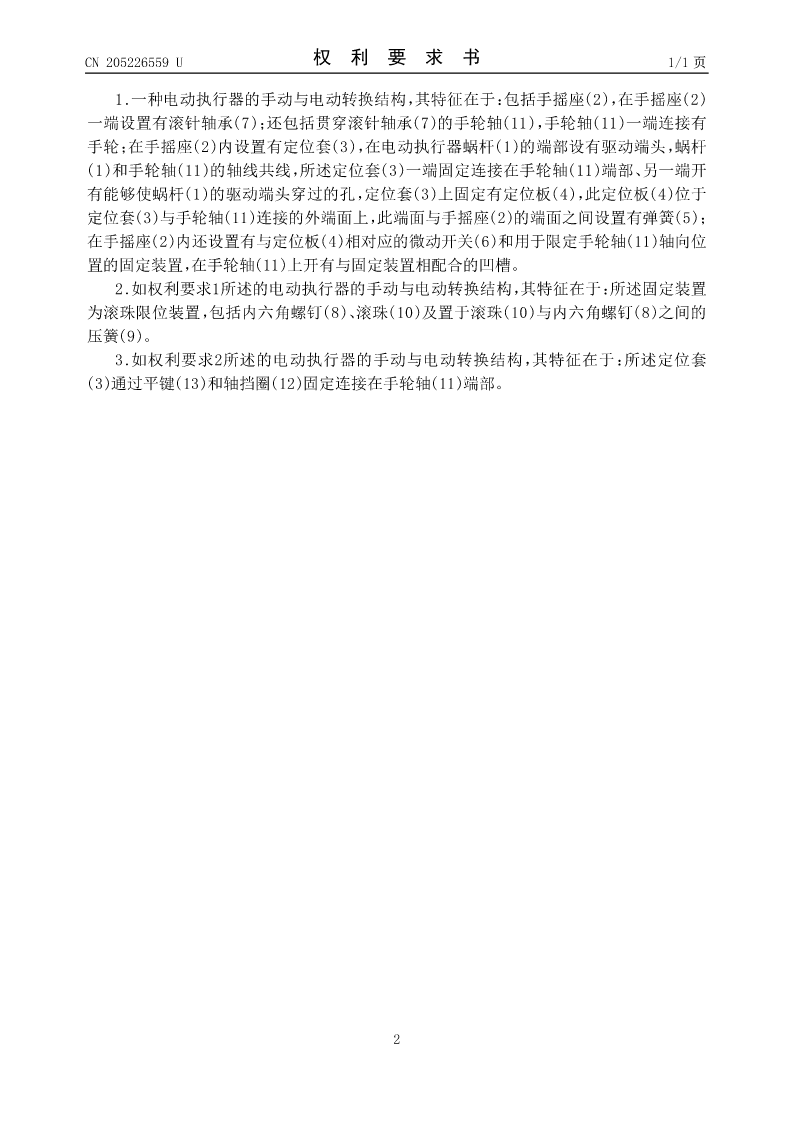

CN205226559U权利要求书1/1页

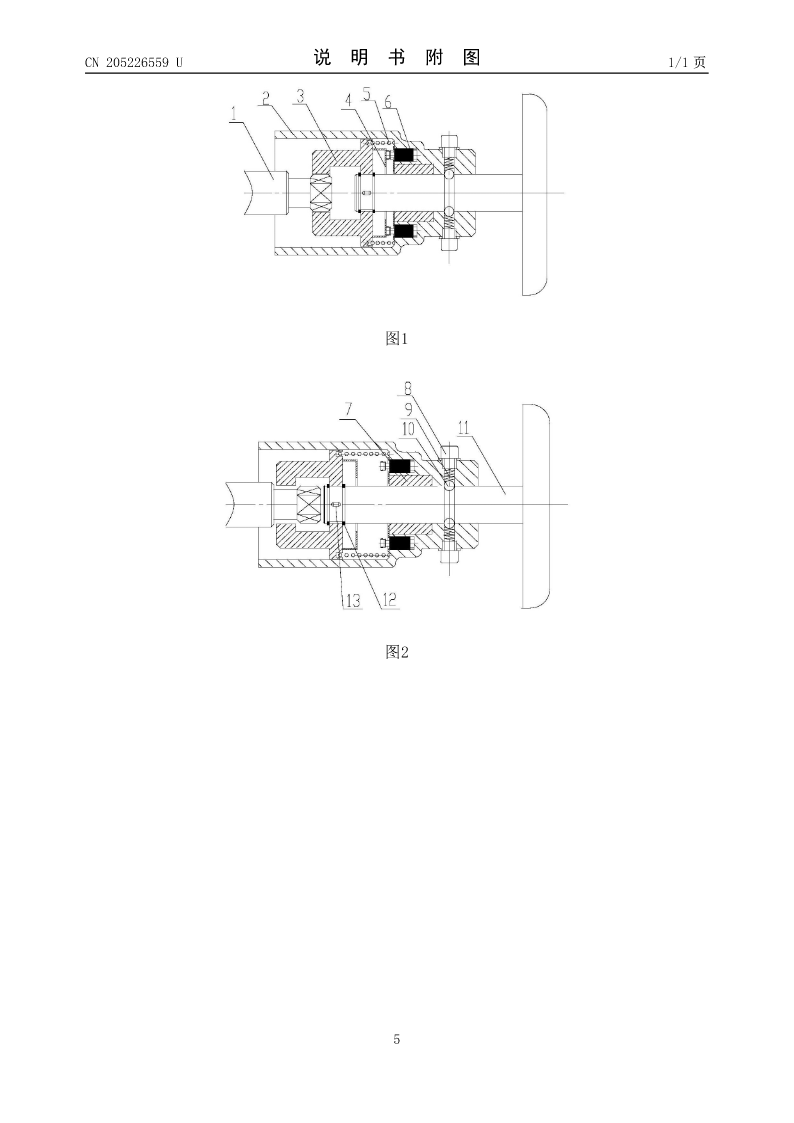

1.一种电动执行器的手动与电动转换结构，其特征在于：包括手摇座(2)，在手摇座(2)
一端设置有滚针轴承(7)；还包括贯穿滚针轴承(7)的手轮轴(11)，手轮轴(11)一端连接有
手轮；在手摇座(2)内设置有定位套(3)，在电动执行器蜗杆(1)的端部设有驱动端头，蜗杆
(1)和手轮轴(11)的轴线共线，所述定位套(3)一端固定连接在手轮轴(11)端部、另一端开
有能够使蜗杆(1)的驱动端头穿过的孔，定位套(3)上固定有定位板(4)，此定位板(4)位于
定位套(3)与手轮轴(11)连接的外端面上，此端面与手摇座(2)的端面之间设置有弹簧(5)；
在手摇座(2)内还设置有与定位板(4)相对应的微动开关(6)和用于限定手轮轴(11)轴向位
置的固定装置，在手轮轴(11)上开有与固定装置相配合的凹槽。
2.如权利要求1所述的电动执行器的手动与电动转换结构，其特征在于：所述固定装置
为滚珠限位装置，包括内六角螺钉(8)、滚珠(10)及置于滚珠(10)与内六角螺钉(8)之间的
压簧(9)。
3.如权利要求2所述的电动执行器的手动与电动转换结构，其特征在于：所述定位套
(3)通过平键(13)和轴挡圈(12)固定连接在手轮轴(11)端部。

2

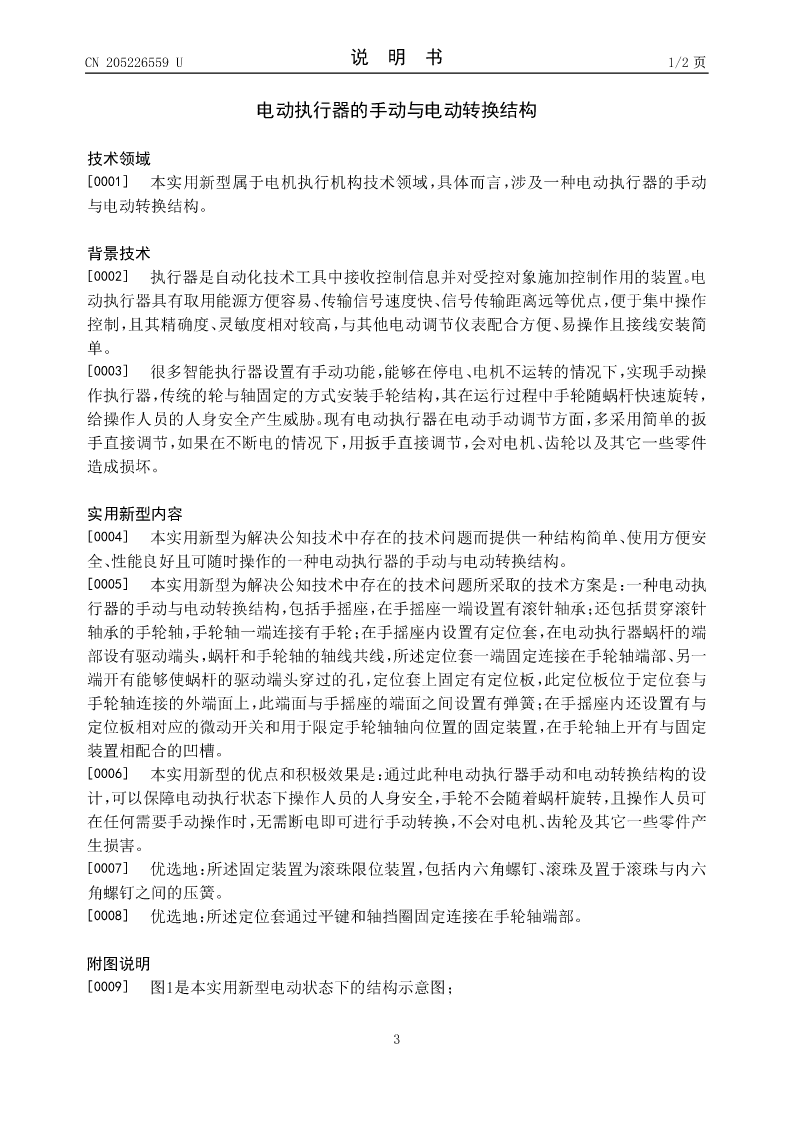

CN205226559U说明书1/2页

电动执行器的手动与电动转换结构

技术领域
[0001]本实用新型属于电机执行机构技术领域，具体而言，涉及一种电动执行器的手动
与电动转换结构。

背景技术
[0002]执行器是自动化技术工具中接收控制信息并对受控对象施加控制作用的装置。电
动执行器具有取用能源方便容易、传输信号速度快、信号传输距离远等优点，便于集中操作
控制，且其精确度、灵敏度相对较高，与其他电动调节仪表配合方便、易操作且接线安装简
单。
[0003]很多智能执行器设置有手动功能，能够在停电、电机不运转的情况下，实现手动操
作执行器，传统的轮与轴固定的方式安装手轮结构，其在运行过程中手轮随蜗杆快速旋转，
给操作人员的人身安全产生威胁。现有电动执行器在电动手动调节方面，多采用简单的扳
手直接调节，如果在不断电的情况下，用扳手直接调节，会对电机、齿轮以及其它一些零件
造成损坏。

实用新型内容
[0004]本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、使用方便安
全、性能良好且可随时操作的一种电动执行器的手动与电动转换结构。
[0005]本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种电动执
行器的手动与电动转换结构，包括手摇座，在手摇座一端设置有滚针轴承；还包括贯穿滚针
轴承的手轮轴，手轮轴一端连接有手轮；在手摇座内设置有定位套，在电动执行器蜗杆的端
部设有驱动端头，蜗杆和手轮轴的轴线共线，所述定位套一端固定连接在手轮轴端部、另一
端开有能够使蜗杆的驱动端头穿过的孔，定位套上固定有定位板，此定位板位于定位套与
手轮轴连接的外端面上，此端面与手摇座的端面之间设置有弹簧；在手摇座内还设置有与
定位板相对应的微动开关和用于限定手轮轴轴向位置的固定装置，在手轮轴上开有与固定
装置相配合的凹槽。
[0006]本实用新型的优点和积极效果是：通过此种电动执行器手动和电动转换结构的设
