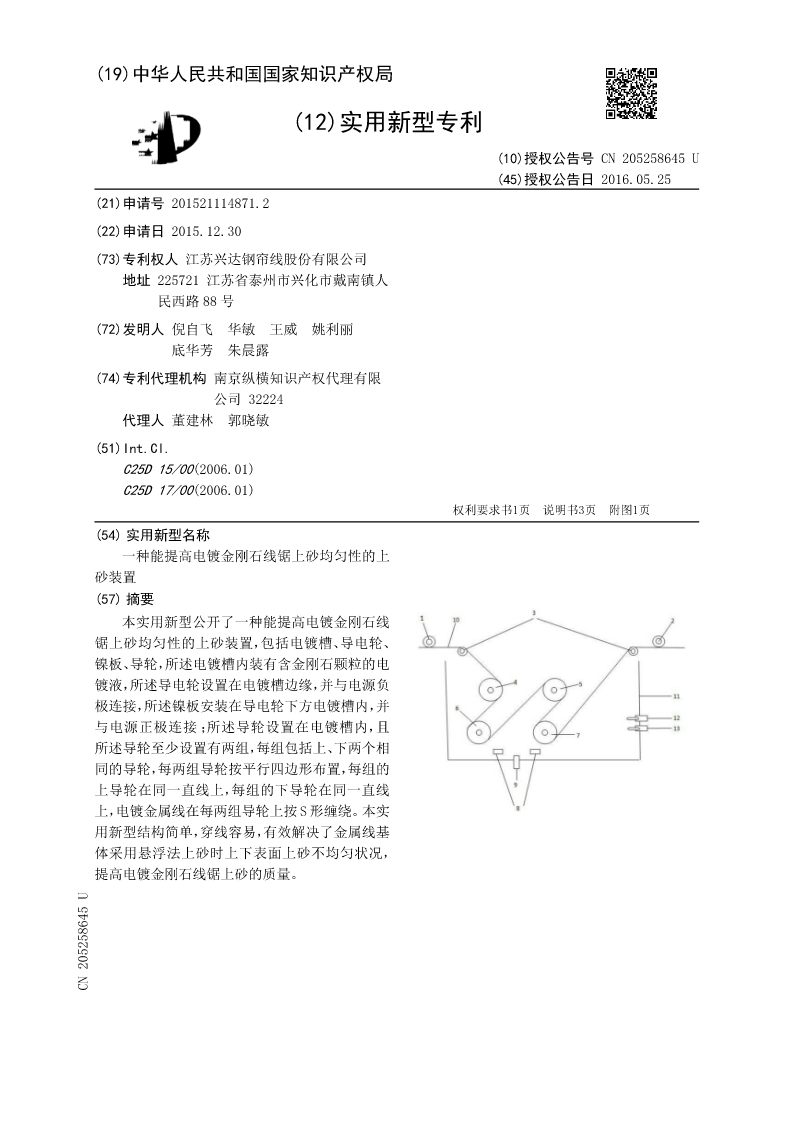

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN205258645U
(45)授权公告日2016.05.25
(21)申请号201521114871.2
(22)申请日2015.12.30
(73)专利权人江苏兴达钢帘线股份有限公司
地址225721江苏省泰州市兴化市戴南镇人
民西路88号

(72)发明人倪自飞华敏王威姚利丽
底华芳朱晨露

(74)专利代理机构南京纵横知识产权代理有限
公司32224
代理人董建林郭晓敏

(51)Int.Cl.
C25D15/00(2006.01)
C25D17/00(2006.01)
权利要求书1页说明书3页附图1页
(54)实用新型名称
一种能提高电镀金刚石线锯上砂均匀性的上
砂装置
(57)摘要
本实用新型公开了一种能提高电镀金刚石线
锯上砂均匀性的上砂装置，包括电镀槽、导电轮、
镍板、导轮，所述电镀槽内装有含金刚石颗粒的电
镀液，所述导电轮设置在电镀槽边缘，并与电源负
极连接，所述镍板安装在导电轮下方电镀槽内，并
与电源正极连接；所述导轮设置在电镀槽内，且
所述导轮至少设置有两组，每组包括上、下两个相
同的导轮，每两组导轮按平行四边形布置，每组的
上导轮在同一直线上，每组的下导轮在同一直线
上，电镀金属线在每两组导轮上按S形缠绕。本实
用新型结构简单，穿线容易，有效解决了金属线基
体采用悬浮法上砂时上下表面上砂不均匀状况，
提高电镀金刚石线锯上砂的质量。
CN205258645U

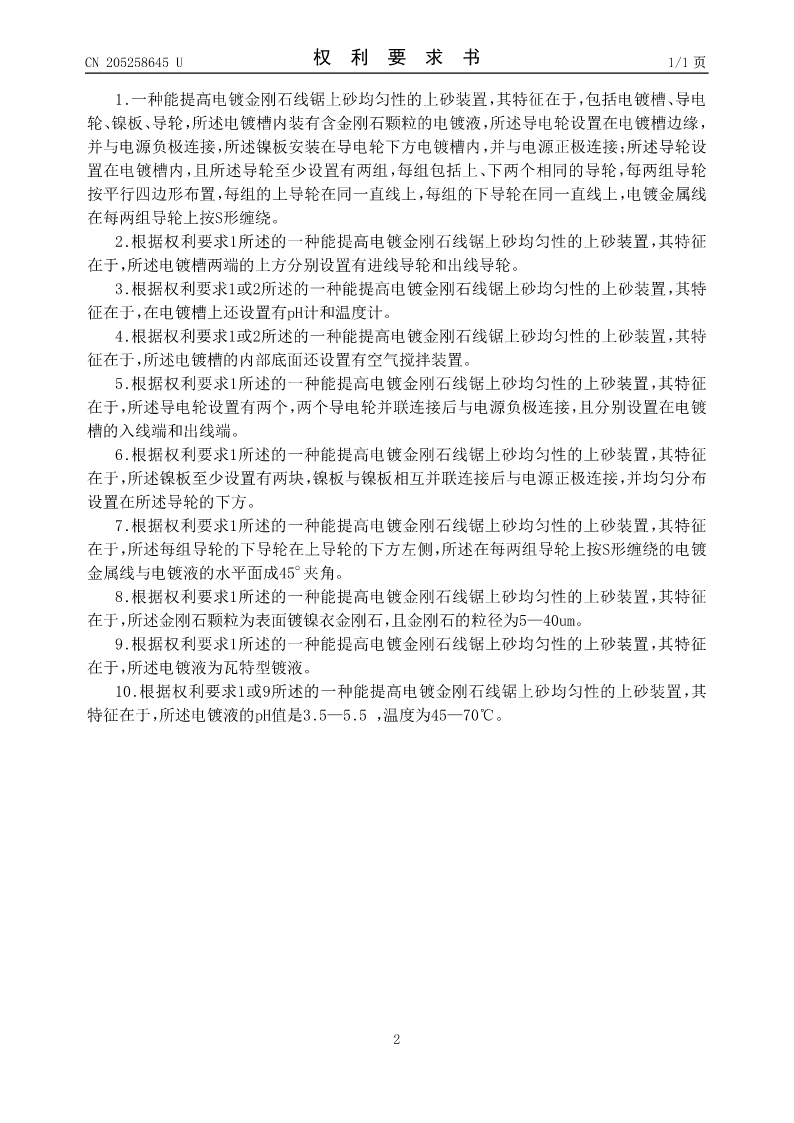

CN205258645U权利要求书1/1页

1.一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征在于，包括电镀槽、导电
轮、镍板、导轮，所述电镀槽内装有含金刚石颗粒的电镀液，所述导电轮设置在电镀槽边缘，
并与电源负极连接，所述镍板安装在导电轮下方电镀槽内，并与电源正极连接；所述导轮设
置在电镀槽内，且所述导轮至少设置有两组，每组包括上、下两个相同的导轮，每两组导轮
按平行四边形布置，每组的上导轮在同一直线上，每组的下导轮在同一直线上，电镀金属线
在每两组导轮上按S形缠绕。
2.根据权利要求1所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征
在于，所述电镀槽两端的上方分别设置有进线导轮和出线导轮。
3.根据权利要求1或2所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特
征在于，在电镀槽上还设置有pH计和温度计。
4.根据权利要求1或2所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特
征在于，所述电镀槽的内部底面还设置有空气搅拌装置。
5.根据权利要求1所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征
在于，所述导电轮设置有两个，两个导电轮并联连接后与电源负极连接，且分别设置在电镀
槽的入线端和出线端。
6.根据权利要求1所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征
在于，所述镍板至少设置有两块，镍板与镍板相互并联连接后与电源正极连接，并均匀分布
设置在所述导轮的下方。
7.根据权利要求1所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征
在于，所述每组导轮的下导轮在上导轮的下方左侧，所述在每两组导轮上按S形缠绕的电镀
金属线与电镀液的水平面成45°夹角。
8.根据权利要求1所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征
在于，所述金刚石颗粒为表面镀镍衣金刚石，且金刚石的粒径为5—40um。
9.根据权利要求1所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其特征
在于，所述电镀液为瓦特型镀液。
10.根据权利要求1或9所述的一种能提高电镀金刚石线锯上砂均匀性的上砂装置，其
特征在于，所述电镀液的pH值是3.5—5.5，温度为45—70℃。

2

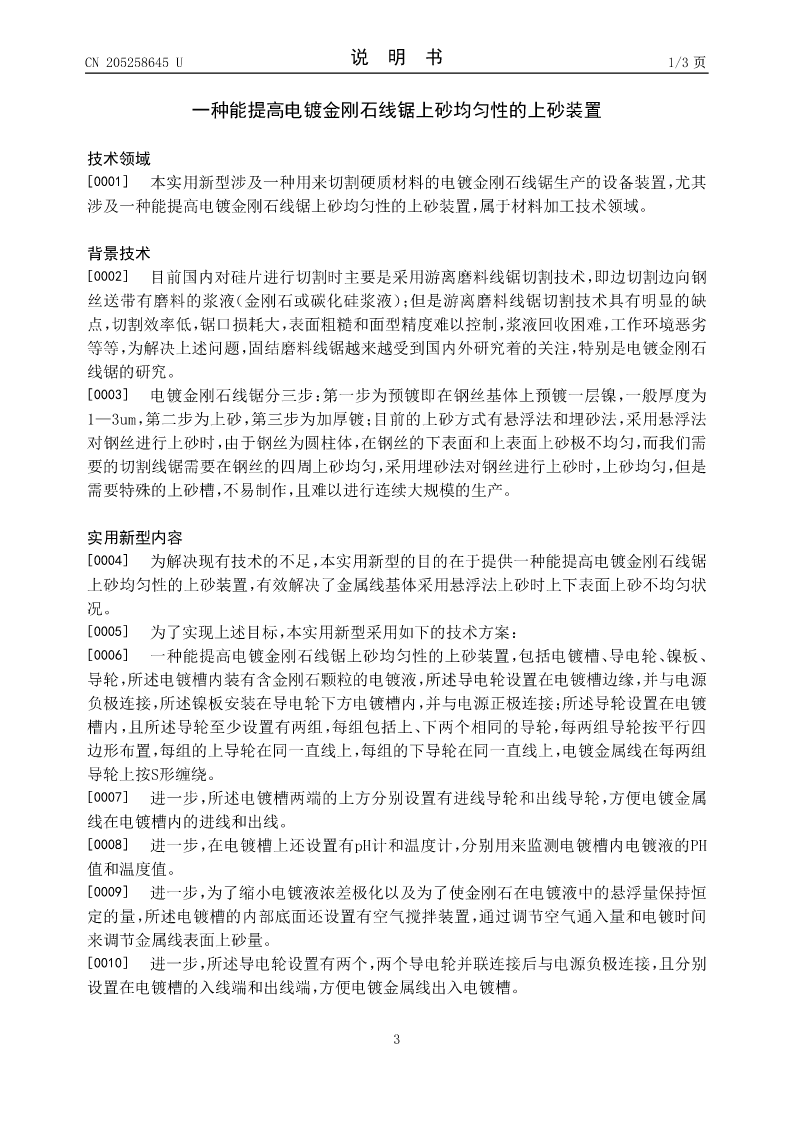

CN205258645U说明书1/3页

一种能提高电镀金刚石线锯上砂均匀性的上砂装置

技术领域
[0001]本实用新型涉及一种用来切割硬质材料的电镀金刚石线锯生产的设备装置，尤其
涉及一种能提高电镀金刚石线锯上砂均匀性的上砂装置，属于材料加工技术领域。

背景技术
[0002]目前国内对硅片进行切割时主要是采用游离磨料线锯切割技术，即边切割边向钢
丝送带有磨料的浆液（金刚石或碳化硅浆液）；但是游离磨料线锯切割技术具有明显的缺
点，切割效率低，锯口损耗大，表面粗糙和面型精度难以控制，浆液回收困难，工作环境恶劣
等等，为解决上述问题，固结磨料线锯越来越受到国内外研究着的关注，特别是电镀金刚石
线锯的研究。
[0003]电镀金刚石线锯分三步：第一步为预镀即在钢丝基体上预镀一层镍，一般厚度为
1—3um，第二步为上砂，第三步为加厚镀；目前的上砂方式有悬浮法和埋砂法，采用悬浮法
对钢丝进行上砂时，由于钢丝为圆柱体，在钢丝的下表面和上表面上砂极不均匀
