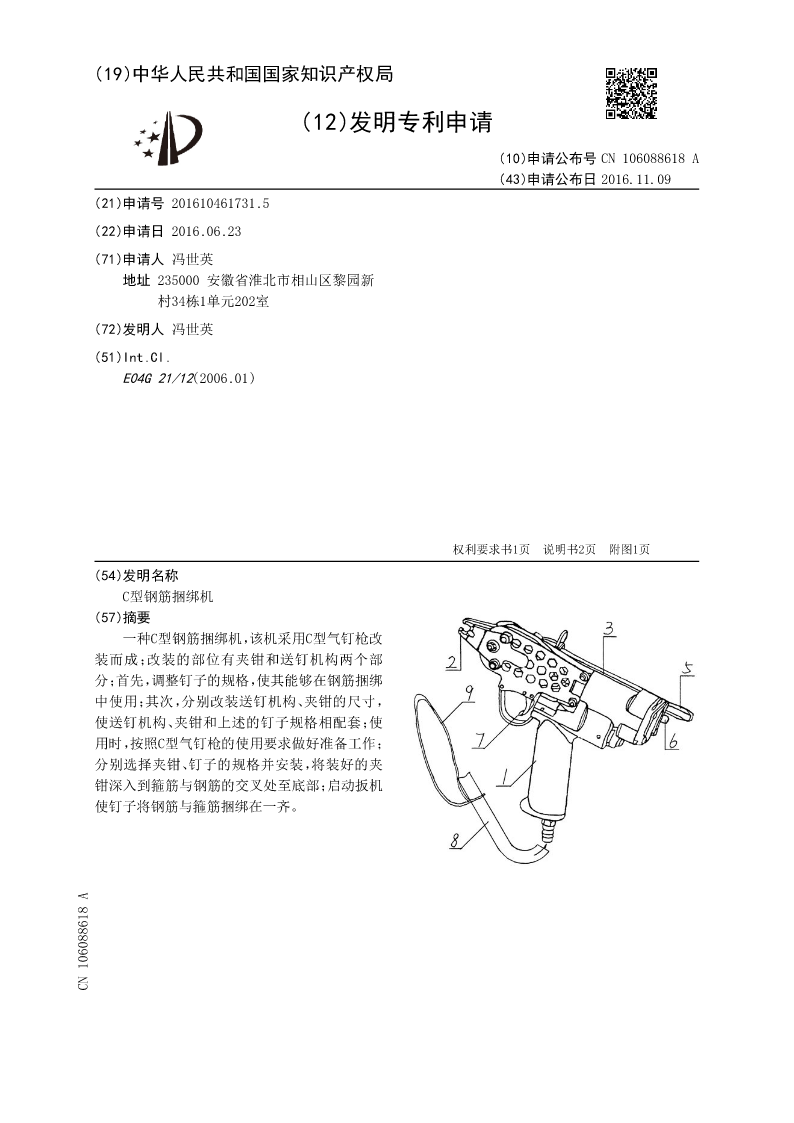

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN106088618A
(43)申请公布日2016.11.09
(21)申请号201610461731.5
(22)申请日2016.06.23
(71)申请人冯世英
地址235000安徽省淮北市相山区黎园新
村34栋1单元202室
(72)发明人冯世英
(51)Int.Cl.
E04G21/12(2006.01)

权利要求书1页说明书2页附图1页
(54)发明名称
C型钢筋捆绑机
(57)摘要
一种C型钢筋捆绑机，该机采用C型气钉枪改
装而成；改装的部位有夹钳和送钉机构两个部
分；首先，调整钉子的规格，使其能够在钢筋捆绑
中使用；其次，分别改装送钉机构、夹钳的尺寸，
使送钉机构、夹钳和上述的钉子规格相配套；使
用时，按照C型气钉枪的使用要求做好准备工作；
分别选择夹钳、钉子的规格并安装，将装好的夹
钳深入到箍筋与钢筋的交叉处至底部；启动扳机
使钉子将钢筋与箍筋捆绑在一齐。
CN106088618A

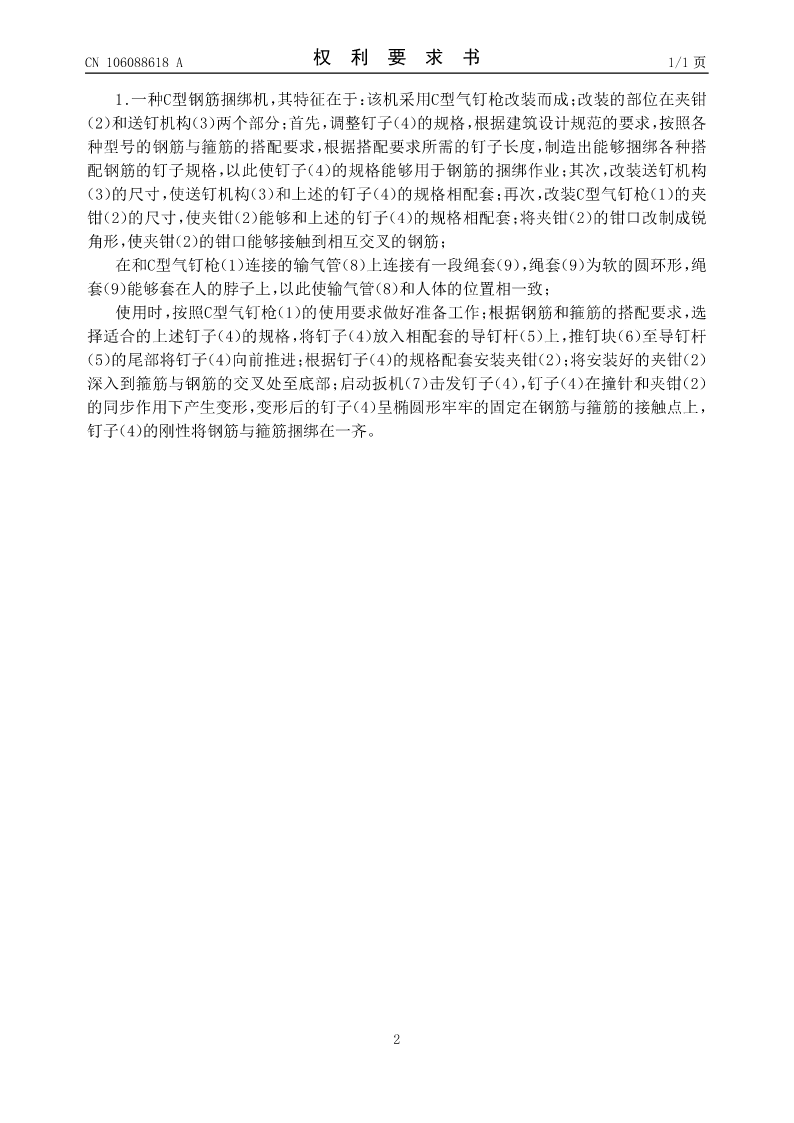

CN106088618A权利要求书1/1页

1.一种C型钢筋捆绑机，其特征在于：该机采用C型气钉枪改装而成；改装的部位在夹钳
（2）和送钉机构（3）两个部分；首先，调整钉子（4）的规格，根据建筑设计规范的要求，按照各
种型号的钢筋与箍筋的搭配要求，根据搭配要求所需的钉子长度，制造出能够捆绑各种搭
配钢筋的钉子规格，以此使钉子（4）的规格能够用于钢筋的捆绑作业；其次，改装送钉机构
（3）的尺寸，使送钉机构（3）和上述的钉子（4）的规格相配套；再次，改装C型气钉枪（1）的夹
钳（2）的尺寸，使夹钳（2）能够和上述的钉子（4）的规格相配套；将夹钳（2）的钳口改制成锐
角形，使夹钳（2）的钳口能够接触到相互交叉的钢筋；
在和C型气钉枪（1）连接的输气管（8）上连接有一段绳套（9），绳套（9）为软的圆环形，绳
套（9）能够套在人的脖子上，以此使输气管（8）和人体的位置相一致；
使用时，按照C型气钉枪（1）的使用要求做好准备工作；根据钢筋和箍筋的搭配要求，选
择适合的上述钉子（4）的规格，将钉子（4）放入相配套的导钉杆（5）上，推钉块（6）至导钉杆
（5）的尾部将钉子（4）向前推进；根据钉子（4）的规格配套安装夹钳（2）；将安装好的夹钳（2）
深入到箍筋与钢筋的交叉处至底部；启动扳机（7）击发钉子（4），钉子（4）在撞针和夹钳（2）
的同步作用下产生变形，变形后的钉子（4）呈椭圆形牢牢的固定在钢筋与箍筋的接触点上，
钉子（4）的刚性将钢筋与箍筋捆绑在一齐。

2

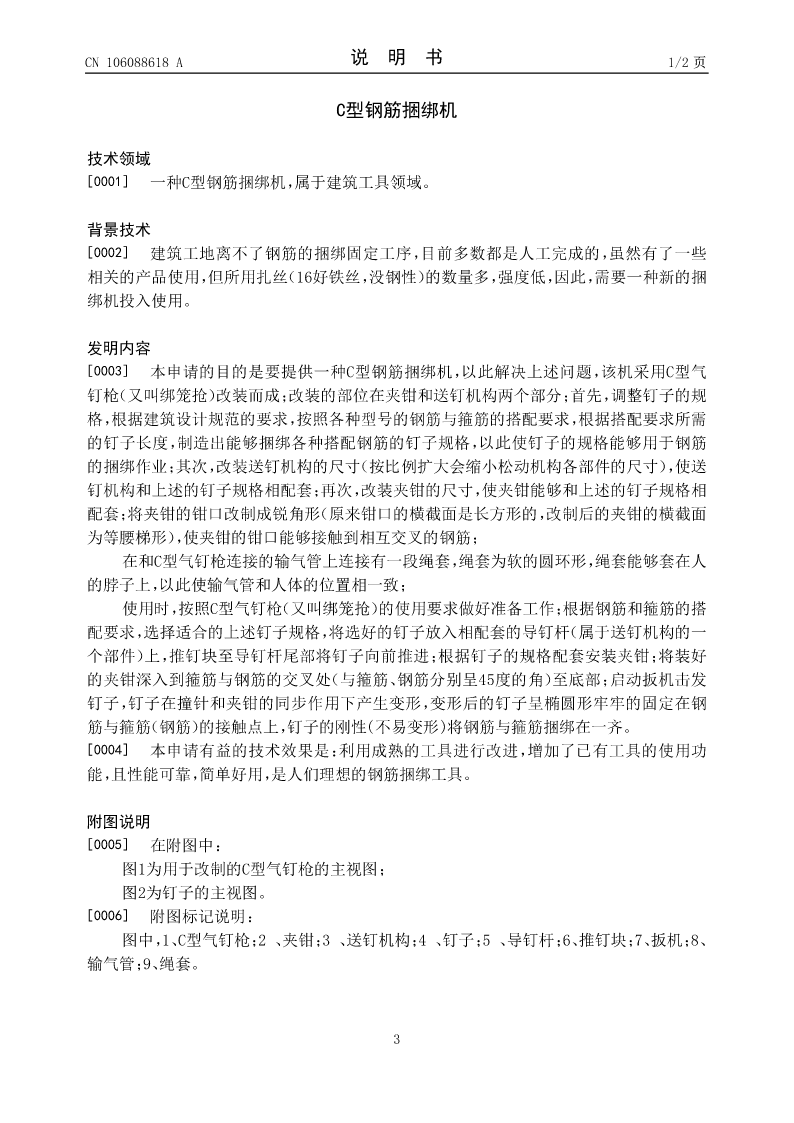

CN106088618A说明书1/2页

C型钢筋捆绑机

技术领域
[0001]一种C型钢筋捆绑机，属于建筑工具领域。

背景技术
[0002]建筑工地离不了钢筋的捆绑固定工序，目前多数都是人工完成的，虽然有了一些
相关的产品使用，但所用扎丝（16好铁丝，没钢性）的数量多，强度低，因此，需要一种新的捆
绑机投入使用。

发明内容
[0003]本申请的目的是要提供一种C型钢筋捆绑机，以此解决上述问题，该机采用C型气
钉枪（又叫绑笼抢）改装而成；改装的部位在夹钳和送钉机构两个部分；首先，调整钉子的规
格，根据建筑设计规范的要求，按照各种型号的钢筋与箍筋的搭配要求，根据搭配要求所需
的钉子长度，制造出能够捆绑各种搭配钢筋的钉子规格，以此使钉子的规格能够用于钢筋
的捆绑作业；其次，改装送钉机构的尺寸（按比例扩大会缩小松动机构各部件的尺寸），使送
钉机构和上述的钉子规格相配套；再次，改装夹钳的尺寸，使夹钳能够和上述的钉子规格相
配套；将夹钳的钳口改制成锐角形（原来钳口的横截面是长方形的，改制后的夹钳的横截面
为等腰梯形），使夹钳的钳口能够接触到相互交叉的钢筋；
在和C型气钉枪连接的输气管上连接有一段绳套，绳套为软的圆环形，绳套能够套在人
的脖子上，以此使输气管和人体的位置相一致；
使用时，按照C型气钉枪（又叫绑笼抢）的使用要求做好准备工作；根据钢筋和箍筋的搭
配要求，选择适合的上述钉子规格，将选好的钉子放入相配套的导钉杆（属于送钉机构的一
个部件）上，推钉块至导钉杆尾部将钉子向前推进；根据钉子的规格配套安装夹钳；将装好
的夹钳深入到箍筋与钢筋的交叉处（与箍筋、钢筋分别呈45度的角）至底部；启动扳机击发
钉子，钉子在撞针和夹钳的同步作用下产生变形，变形后的钉子呈椭圆形牢牢的固定在钢
筋与箍筋（钢筋）的接触点上，钉子的刚性(不易变形)将钢筋与箍筋捆绑在一齐。
[0004]本申请有益的技术效果是：利用成熟的工具进行改进，增加了已有工具的使用功
能，且性能可靠，简单好用，是人们理想的钢筋捆绑工具。

附图说明
[0005]在附图中：

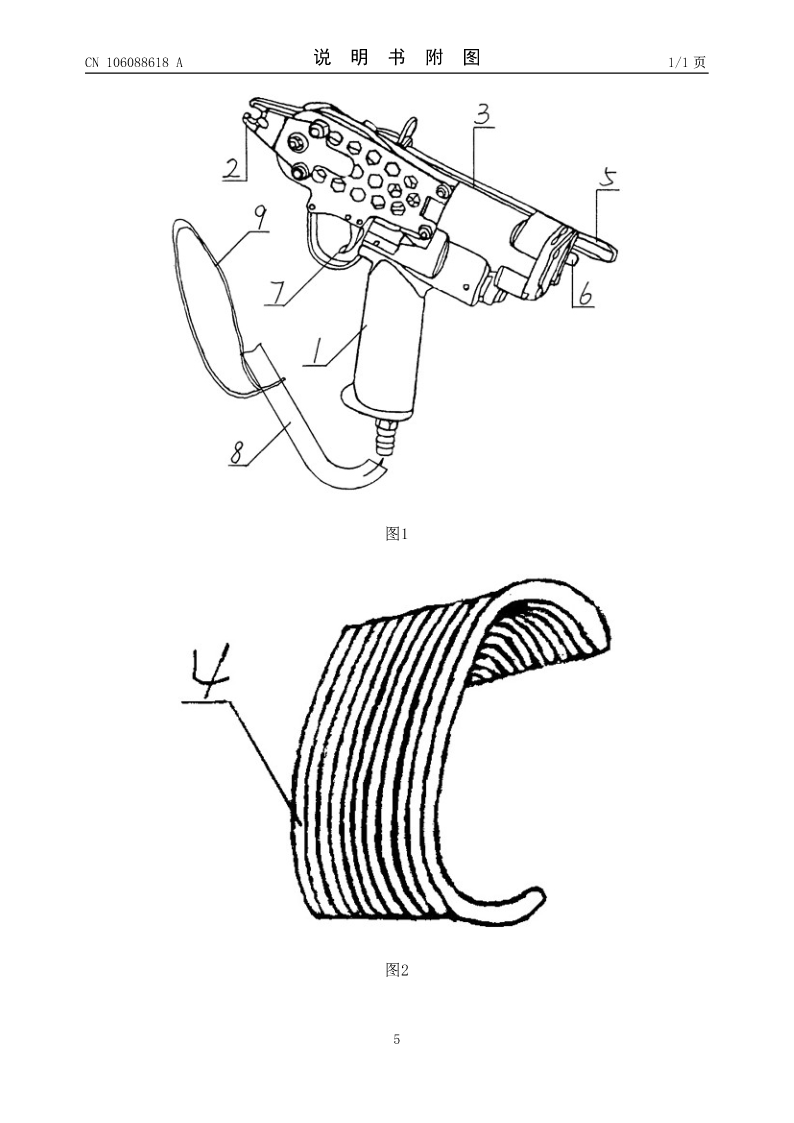

图1为用于改制的C型气钉枪的主视图；

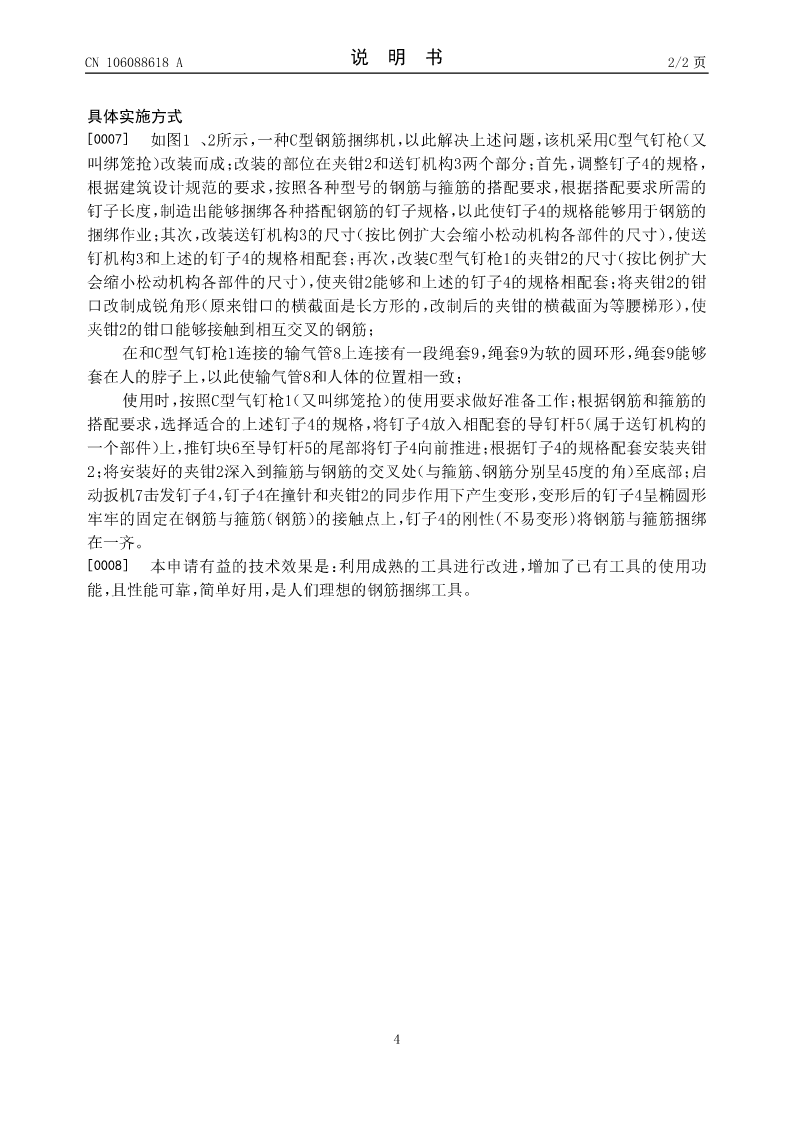

图2为钉子的主视图。
