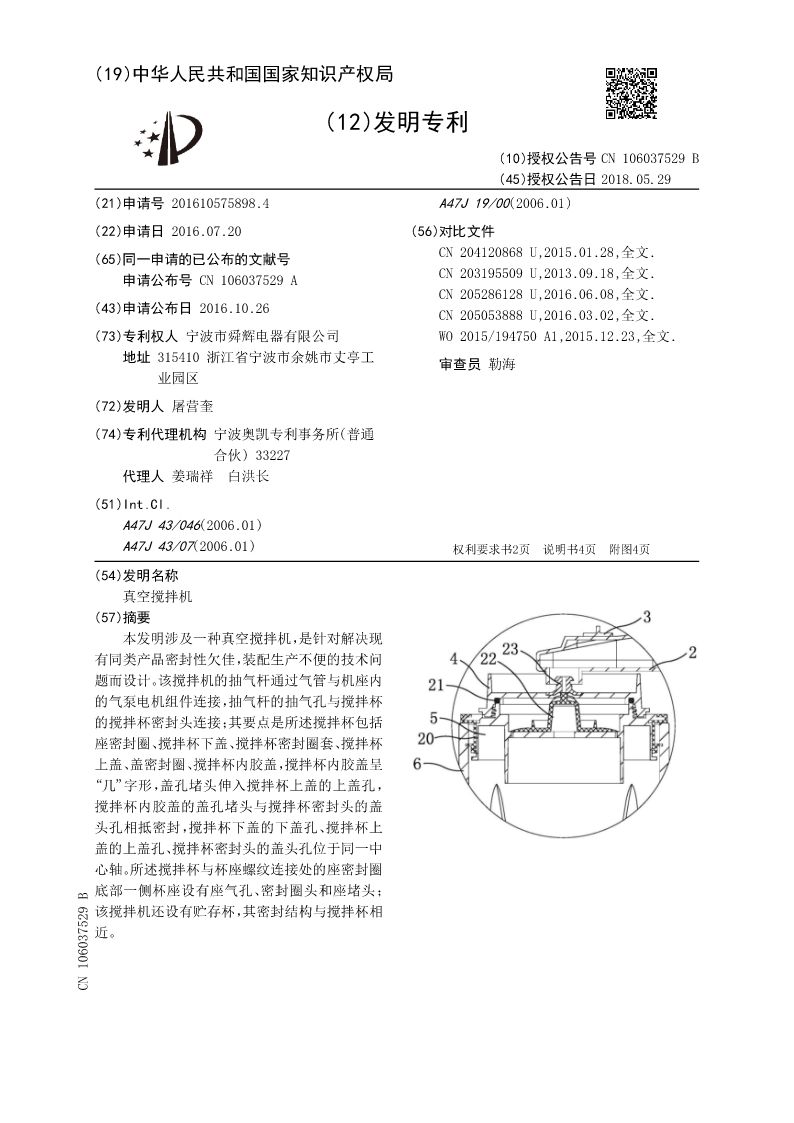

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN106037529B
(45)授权公告日2018.05.29
(21)申请号201610575898.4A47J19/00(2006.01)
(22)申请日2016.07.20(56)对比文件
(65)同一申请的已公布的文献号CN204120868U,2015.01.28,全文.
申请公布号CN106037529ACN203195509U,2013.09.18,全文.
CN205286128U,2016.06.08,全文.
(43)申请公布日2016.10.26CN205053888U,2016.03.02,全文.
(73)专利权人宁波市舜辉电器有限公司WO2015/194750A1,2015.12.23,全文.
地址315410浙江省宁波市余姚市丈亭工审查员勒海
业园区

(72)发明人屠营奎
(74)专利代理机构宁波奥凯专利事务所(普通
合伙)33227
代理人姜瑞祥白洪长
(51)Int.Cl.
A47J43/046(2006.01)
A47J43/07(2006.01)权利要求书2页说明书4页附图4页
(54)发明名称
真空搅拌机
(57)摘要
本发明涉及一种真空搅拌机，是针对解决现
有同类产品密封性欠佳，装配生产不便的技术问
题而设计。该搅拌机的抽气杆通过气管与机座内
的气泵电机组件连接，抽气杆的抽气孔与搅拌杯
的搅拌杯密封头连接；其要点是所述搅拌杯包括
座密封圈、搅拌杯下盖、搅拌杯密封圈套、搅拌杯
上盖、盖密封圈、搅拌杯内胶盖，搅拌杯内胶盖呈
“几”字形，盖孔堵头伸入搅拌杯上盖的上盖孔，
搅拌杯内胶盖的盖孔堵头与搅拌杯密封头的盖
头孔相抵密封，搅拌杯下盖的下盖孔、搅拌杯上
盖的上盖孔、搅拌杯密封头的盖头孔位于同一中
心轴。所述搅拌杯与杯座螺纹连接处的座密封圈
底部一侧杯座设有座气孔、密封圈头和座堵头；
该搅拌机还设有贮存杯，其密封结构与搅拌杯相
近。
CN106037529B

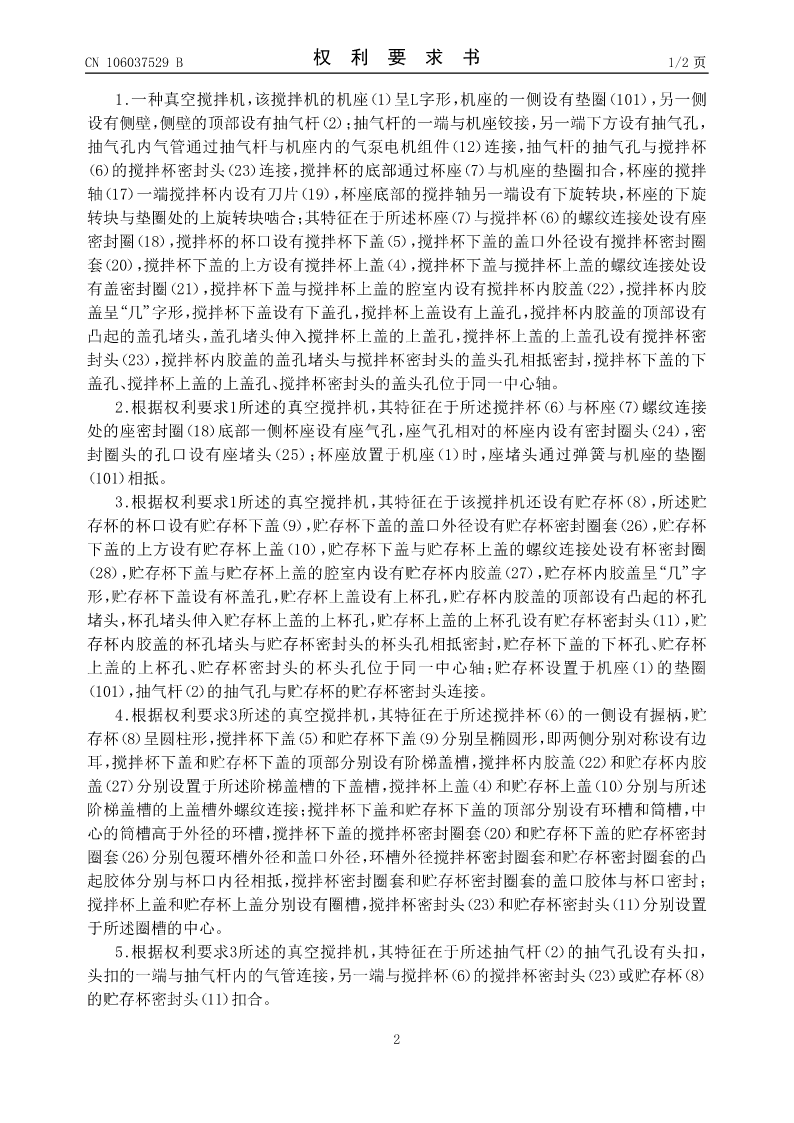

CN106037529B权利要求书1/2页

1.一种真空搅拌机，该搅拌机的机座（1）呈L字形，机座的一侧设有垫圈（101），另一侧
设有侧壁，侧壁的顶部设有抽气杆（2）；抽气杆的一端与机座铰接，另一端下方设有抽气孔，
抽气孔内气管通过抽气杆与机座内的气泵电机组件（12）连接，抽气杆的抽气孔与搅拌杯
（6）的搅拌杯密封头（23）连接，搅拌杯的底部通过杯座（7）与机座的垫圈扣合，杯座的搅拌
轴（17）一端搅拌杯内设有刀片（19），杯座底部的搅拌轴另一端设有下旋转块，杯座的下旋
转块与垫圈处的上旋转块啮合；其特征在于所述杯座（7）与搅拌杯（6）的螺纹连接处设有座
密封圈（18），搅拌杯的杯口设有搅拌杯下盖（5），搅拌杯下盖的盖口外径设有搅拌杯密封圈
套（20），搅拌杯下盖的上方设有搅拌杯上盖（4），搅拌杯下盖与搅拌杯上盖的螺纹连接处设
有盖密封圈（21），搅拌杯下盖与搅拌杯上盖的腔室内设有搅拌杯内胶盖（22），搅拌杯内胶
盖呈“几”字形，搅拌杯下盖设有下盖孔，搅拌杯上盖设有上盖孔，搅拌杯内胶盖的顶部设有
凸起的盖孔堵头，盖孔堵头伸入搅拌杯上盖的上盖孔，搅拌杯上盖的上盖孔设有搅拌杯密
封头（23），搅拌杯内胶盖的盖孔堵头与搅拌杯密封头的盖头孔相抵密封，搅拌杯下盖的下
盖孔、搅拌杯上盖的上盖孔、搅拌杯密封头的盖头孔位于同一中心轴。
2.根据权利要求1所述的真空搅拌机，其特征在于所述搅拌杯（6）与杯座（7）螺纹连接
处的座密封圈（18）底部一侧杯座设有座气孔，座气孔相对的杯座内设有密封圈头（24），密
封圈头的孔口设有座堵头（25）；杯座放置于机座（1）时，座堵头通过弹簧与机座的垫圈
（101）相抵。
3.根据权利要求1所述的真空搅拌机，其特征在于该搅拌机还设有贮存杯（8），所述贮
存杯的杯口设有贮存杯下盖（9），贮存杯下盖的盖口外径设有贮存杯密封圈套（26），贮存杯
下盖的上方设有贮存杯上盖（10），贮存杯下盖与贮存杯上盖的螺纹连接处设有杯密封圈
（28），贮存杯下盖与贮存杯上盖的腔室内设有贮存杯内胶盖（27），贮存杯内胶盖呈“几”字
形，贮存杯下盖设有杯盖孔，贮存杯上盖设有上杯孔，贮存杯内胶盖的顶部设有凸起的杯孔
堵头，杯孔堵头伸入贮存杯上盖的上杯孔，贮存杯上盖的上杯孔设有贮存杯密封头（11），贮
存杯内胶盖的杯孔堵头与贮存杯密封头的杯头孔相抵密封，贮存杯下盖的下杯孔、贮存杯
上盖的上杯孔、贮存杯密封头的杯头孔位于同一中心轴；贮存杯设置于机座（1）的垫圈
（101），抽气杆（2）的抽气孔与贮存杯的贮存杯密封头连接。
4.根据权利要求3所述的真空搅拌机，其特征在于所述搅拌杯（6）的一侧设有握柄，贮
存杯（8）呈圆柱形，搅拌杯下盖（5）和贮存杯下盖（9）分别呈椭圆形，即
