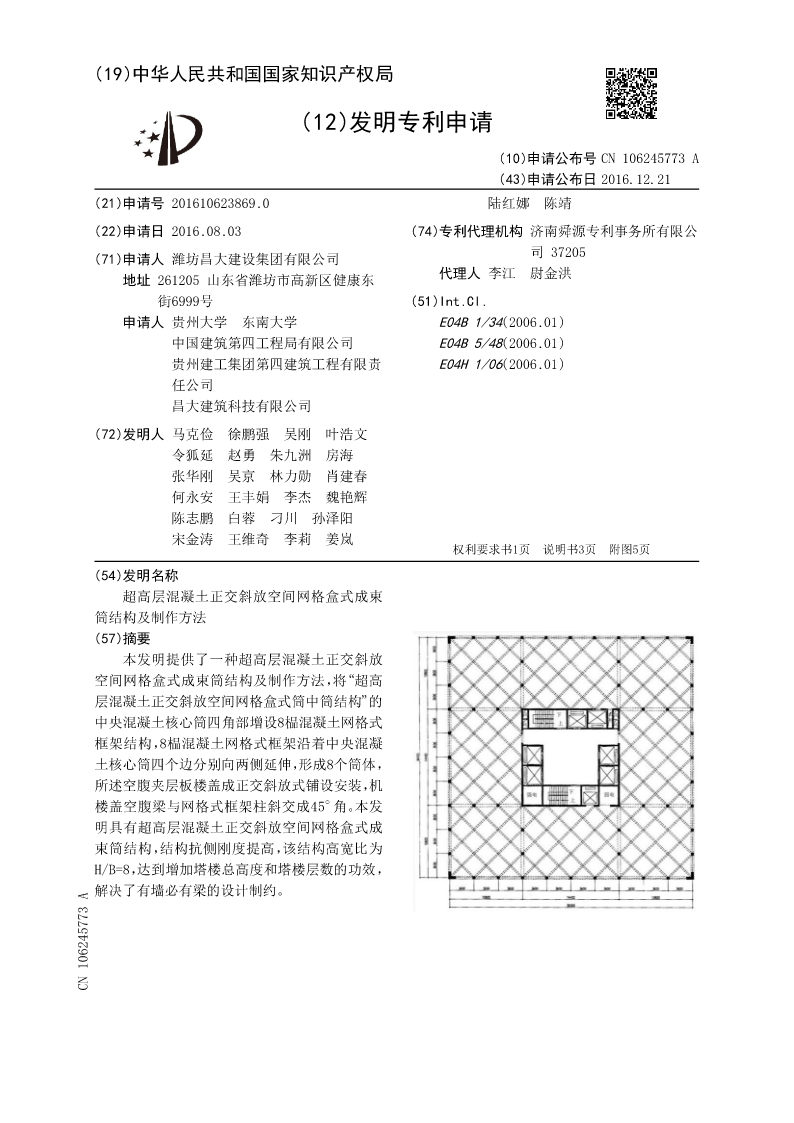

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN106245773A
(43)申请公布日2016.12.21
(21)申请号201610623869.0陆红娜陈靖
(22)申请日2016.08.03(74)专利代理机构济南舜源专利事务所有限公
(71)申请人潍坊昌大建设集团有限公司司37205
地址261205山东省潍坊市高新区健康东代理人李江尉金洪
街6999号(51)Int.Cl.
申请人贵州大学东南大学E04B1/34(2006.01)
中国建筑第四工程局有限公司E04B5/48(2006.01)
贵州建工集团第四建筑工程有限责E04H1/06(2006.01)
任公司
昌大建筑科技有限公司
(72)发明人马克俭徐鹏强吴刚叶浩文
令狐延赵勇朱九洲房海
张华刚吴京林力勋肖建春
何永安王丰娟李杰魏艳辉
陈志鹏白蓉刁川孙泽阳
宋金涛王维奇李莉姜岚
权利要求书1页说明书3页附图5页
(54)发明名称
超高层混凝土正交斜放空间网格盒式成束
筒结构及制作方法
(57)摘要
本发明提供了一种超高层混凝土正交斜放
空间网格盒式成束筒结构及制作方法，将“超高
层混凝土正交斜放空间网格盒式筒中筒结构”的
中央混凝土核心筒四角部增设8榀混凝土网格式
框架结构，8榀混凝土网格式框架沿着中央混凝
土核心筒四个边分别向两侧延伸，形成8个筒体，
所述空腹夹层板楼盖成正交斜放式铺设安装，机
楼盖空腹梁与网格式框架柱斜交成45°角。本发
明具有超高层混凝土正交斜放空间网格盒式成
束筒结构，结构抗侧刚度提高，该结构高宽比为
H/B=8，达到增加塔楼总高度和塔楼层数的功效，
解决了有墙必有梁的设计制约。
CN106245773A

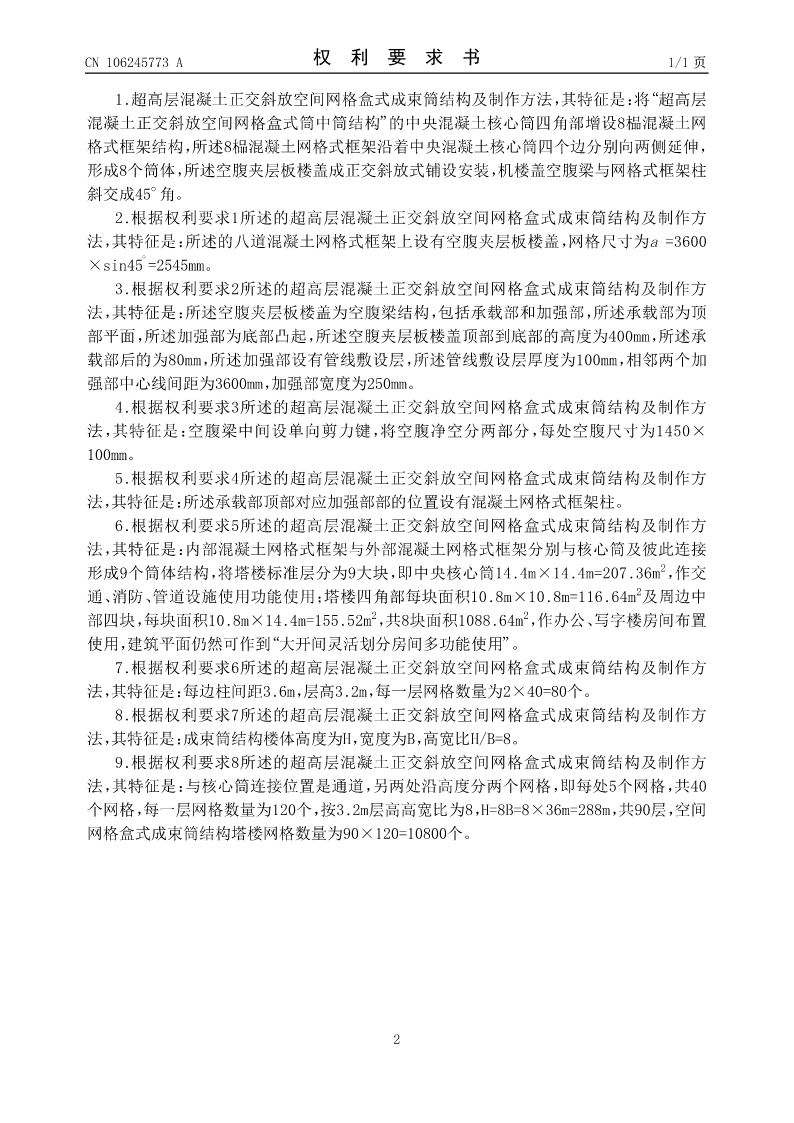

CN106245773A权利要求书1/1页

1.超高层混凝土正交斜放空间网格盒式成束筒结构及制作方法，其特征是：将“超高层
混凝土正交斜放空间网格盒式筒中筒结构”的中央混凝土核心筒四角部增设8榀混凝土网
格式框架结构，所述8榀混凝土网格式框架沿着中央混凝土核心筒四个边分别向两侧延伸，
形成8个筒体，所述空腹夹层板楼盖成正交斜放式铺设安装，机楼盖空腹梁与网格式框架柱
斜交成45°角。
2.根据权利要求1所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：所述的八道混凝土网格式框架上设有空腹夹层板楼盖，网格尺寸为a=3600
×sin45°=2545mm。
3.根据权利要求2所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：所述空腹夹层板楼盖为空腹梁结构，包括承载部和加强部，所述承载部为顶
部平面，所述加强部为底部凸起，所述空腹夹层板楼盖顶部到底部的高度为400mm，所述承
载部后的为80mm，所述加强部设有管线敷设层，所述管线敷设层厚度为100mm，相邻两个加
强部中心线间距为3600mm，加强部宽度为250mm。
4.根据权利要求3所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：空腹梁中间设单向剪力键，将空腹净空分两部分，每处空腹尺寸为1450×
100mm。
5.根据权利要求4所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：所述承载部顶部对应加强部部的位置设有混凝土网格式框架柱。
6.根据权利要求5所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：内部混凝土网格式框架与外部混凝土网格式框架分别与核心筒及彼此连接
形成9个筒体结构，将塔楼标准层分为9大块，即中央核心筒14.4m×14.4m=207.36m2，作交
通、消防、管道设施使用功能使用；塔楼四角部每块面积10.8m×10.8m=116.64m2及周边中
部四块，每块面积10.8m×14.4m=155.52m2，共8块面积1088.64m2，作办公、写字楼房间布置
使用，建筑平面仍然可作到“大开间灵活划分房间多功能使用”。
7.根据权利要求6所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：每边柱间距3.6m，层高3.2m，每一层网格数量为2×40=80个。
8.根据权利要求7所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：成束筒结构楼体高度为H，宽度为B，高宽比H/B=8。
9.根据权利要求8所述的超高层混凝土正交斜放空间网格盒式成束筒结构及制作方
法，其特征是：与核心筒连接位置是通道，另两处沿高度分两个网格，即每处5个网格，共40
个网格，每一层网格数量为120个，按3.2m层高高宽比为8，H=8B=8×36m=288m，共90层，空间
网格盒式成束筒结构塔楼网格数量为90×120=10800个。

2

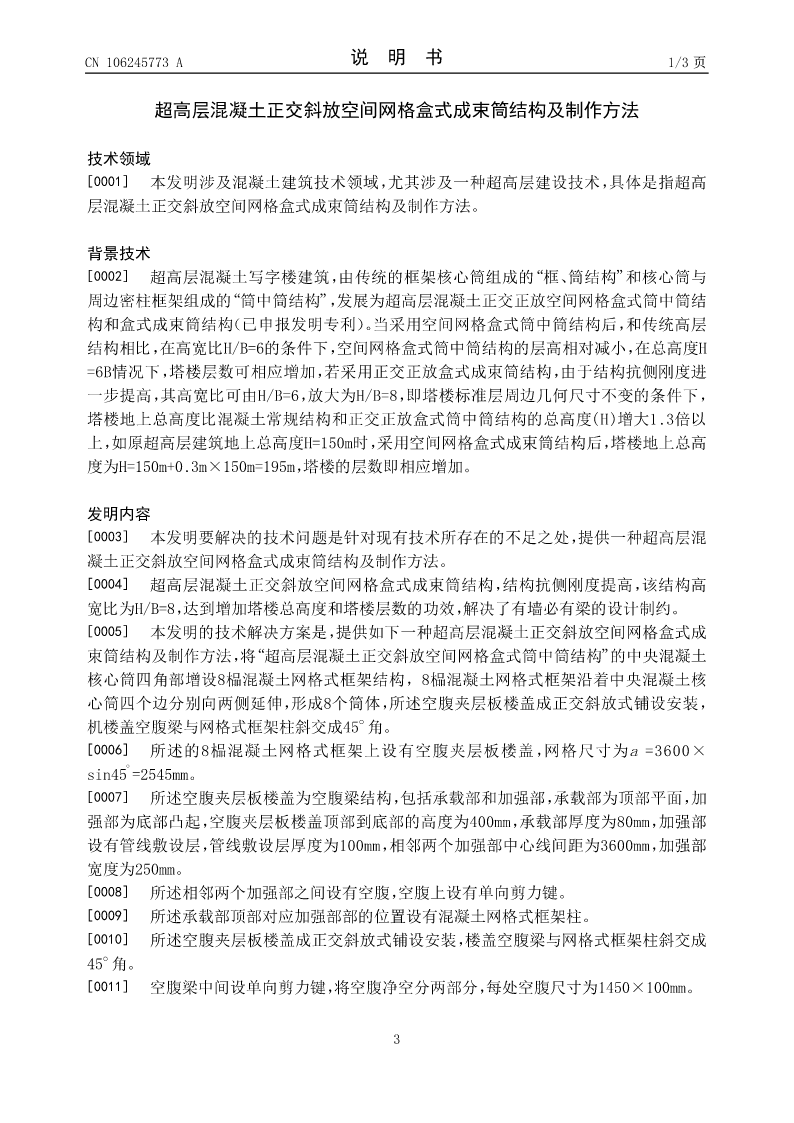

CN106245773A说明书1/3页

超高层混凝土正交斜放空间网
