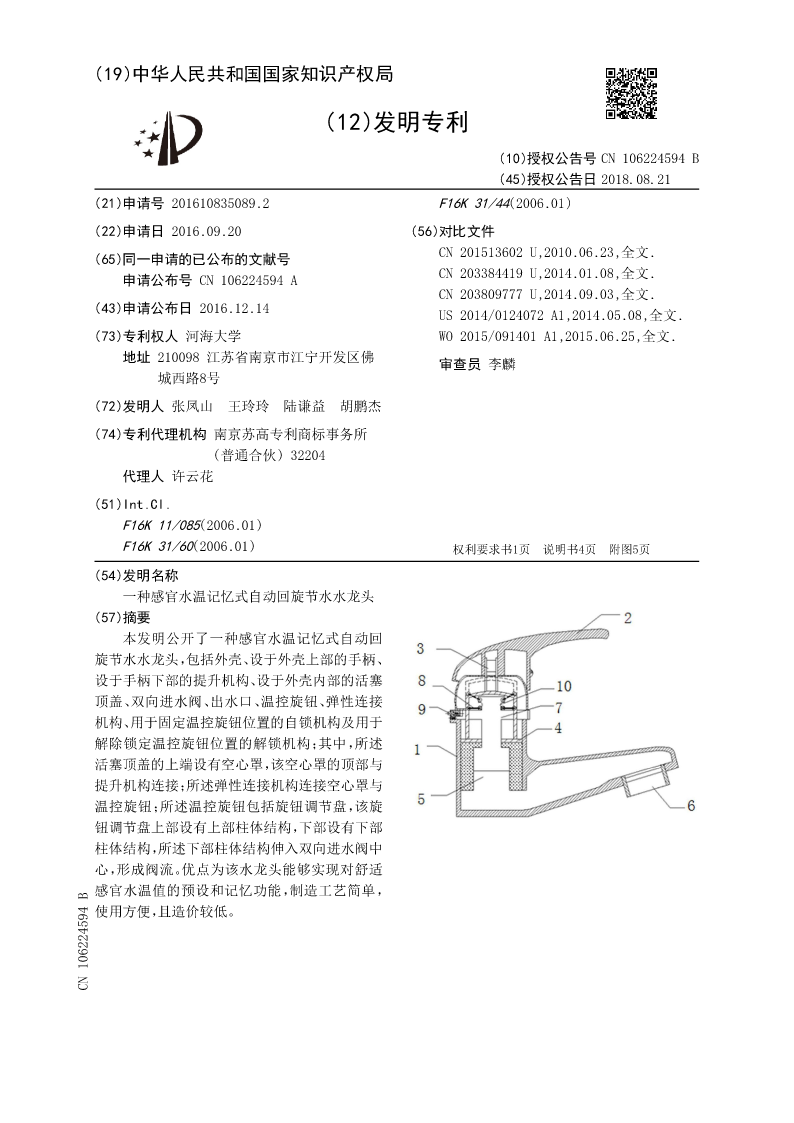

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN106224594B
(45)授权公告日2018.08.21
(21)申请号201610835089.2F16K31/44(2006.01)
(22)申请日2016.09.20(56)对比文件
(65)同一申请的已公布的文献号CN201513602U,2010.06.23,全文.
申请公布号CN106224594ACN203384419U,2014.01.08,全文.
CN203809777U,2014.09.03,全文.
(43)申请公布日2016.12.14US2014/0124072A1,2014.05.08,全文.
(73)专利权人河海大学WO2015/091401A1,2015.06.25,全文.
地址210098江苏省南京市江宁开发区佛审查员李麟
城西路8号

(72)发明人张凤山王玲玲陆谦益胡鹏杰
(74)专利代理机构南京苏高专利商标事务所
(普通合伙)32204
代理人许云花
(51)Int.Cl.
F16K11/085(2006.01)
F16K31/60(2006.01)权利要求书1页说明书4页附图5页
(54)发明名称
一种感官水温记忆式自动回旋节水水龙头
(57)摘要
本发明公开了一种感官水温记忆式自动回
旋节水水龙头，包括外壳、设于外壳上部的手柄、
设于手柄下部的提升机构、设于外壳内部的活塞
顶盖、双向进水阀、出水口、温控旋钮、弹性连接
机构、用于固定温控旋钮位置的自锁机构及用于
解除锁定温控旋钮位置的解锁机构；其中，所述
活塞顶盖的上端设有空心罩，该空心罩的顶部与
提升机构连接；所述弹性连接机构连接空心罩与
温控旋钮；所述温控旋钮包括旋钮调节盘，该旋
钮调节盘上部设有上部柱体结构，下部设有下部
柱体结构，所述下部柱体结构伸入双向进水阀中
心，形成阀流。优点为该水龙头能够实现对舒适
感官水温值的预设和记忆功能，制造工艺简单，
使用方便，且造价较低。
CN106224594B

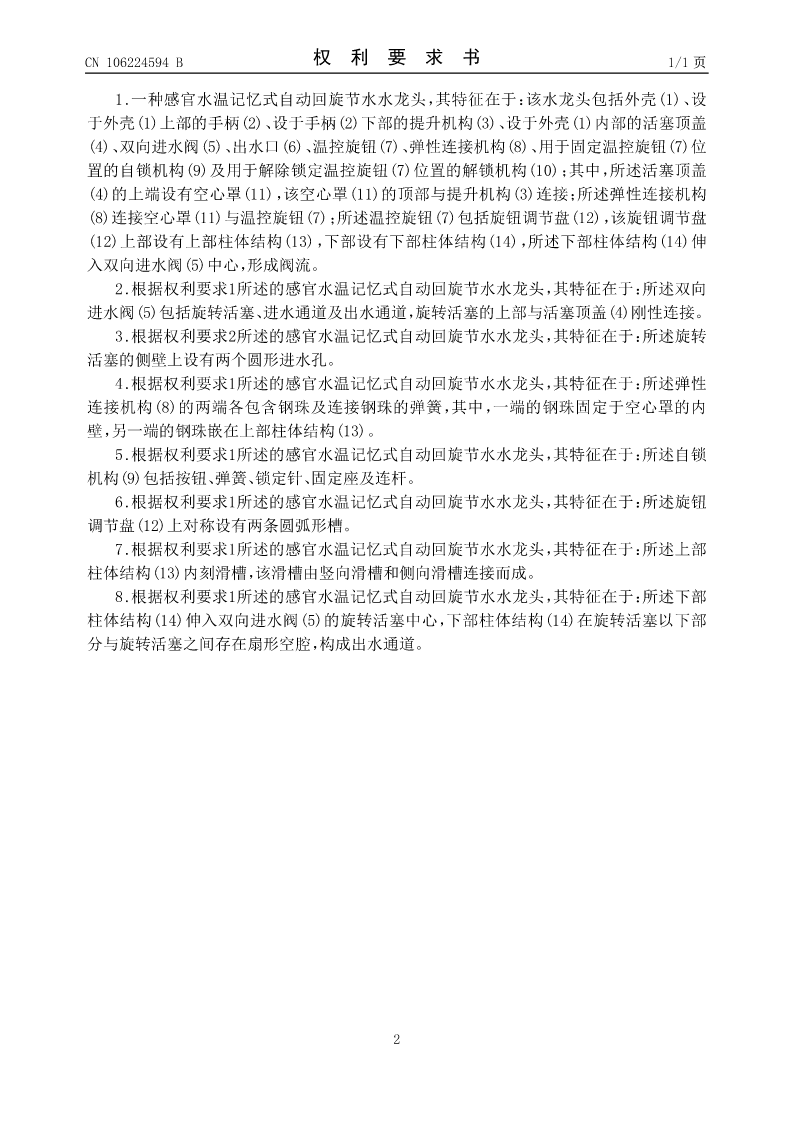

CN106224594B权利要求书1/1页

1.一种感官水温记忆式自动回旋节水水龙头，其特征在于：该水龙头包括外壳(1)、设
于外壳(1)上部的手柄(2)、设于手柄(2)下部的提升机构(3)、设于外壳(1)内部的活塞顶盖
(4)、双向进水阀(5)、出水口(6)、温控旋钮(7)、弹性连接机构(8)、用于固定温控旋钮(7)位
置的自锁机构(9)及用于解除锁定温控旋钮(7)位置的解锁机构(10)；其中，所述活塞顶盖
(4)的上端设有空心罩(11)，该空心罩(11)的顶部与提升机构(3)连接；所述弹性连接机构
(8)连接空心罩(11)与温控旋钮(7)；所述温控旋钮(7)包括旋钮调节盘(12)，该旋钮调节盘
(12)上部设有上部柱体结构(13)，下部设有下部柱体结构(14)，所述下部柱体结构(14)伸
入双向进水阀(5)中心，形成阀流。
2.根据权利要求1所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述双向
进水阀(5)包括旋转活塞、进水通道及出水通道，旋转活塞的上部与活塞顶盖(4)刚性连接。
3.根据权利要求2所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述旋转
活塞的侧壁上设有两个圆形进水孔。
4.根据权利要求1所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述弹性
连接机构(8)的两端各包含钢珠及连接钢珠的弹簧，其中，一端的钢珠固定于空心罩的内
壁，另一端的钢珠嵌在上部柱体结构(13)。
5.根据权利要求1所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述自锁
机构(9)包括按钮、弹簧、锁定针、固定座及连杆。
6.根据权利要求1所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述旋钮
调节盘(12)上对称设有两条圆弧形槽。
7.根据权利要求1所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述上部
柱体结构(13)内刻滑槽，该滑槽由竖向滑槽和侧向滑槽连接而成。
8.根据权利要求1所述的感官水温记忆式自动回旋节水水龙头，其特征在于：所述下部
柱体结构(14)伸入双向进水阀(5)的旋转活塞中心，下部柱体结构(14)在旋转活塞以下部
分与旋转活塞之间存在扇形空腔，构成出水通道。

2

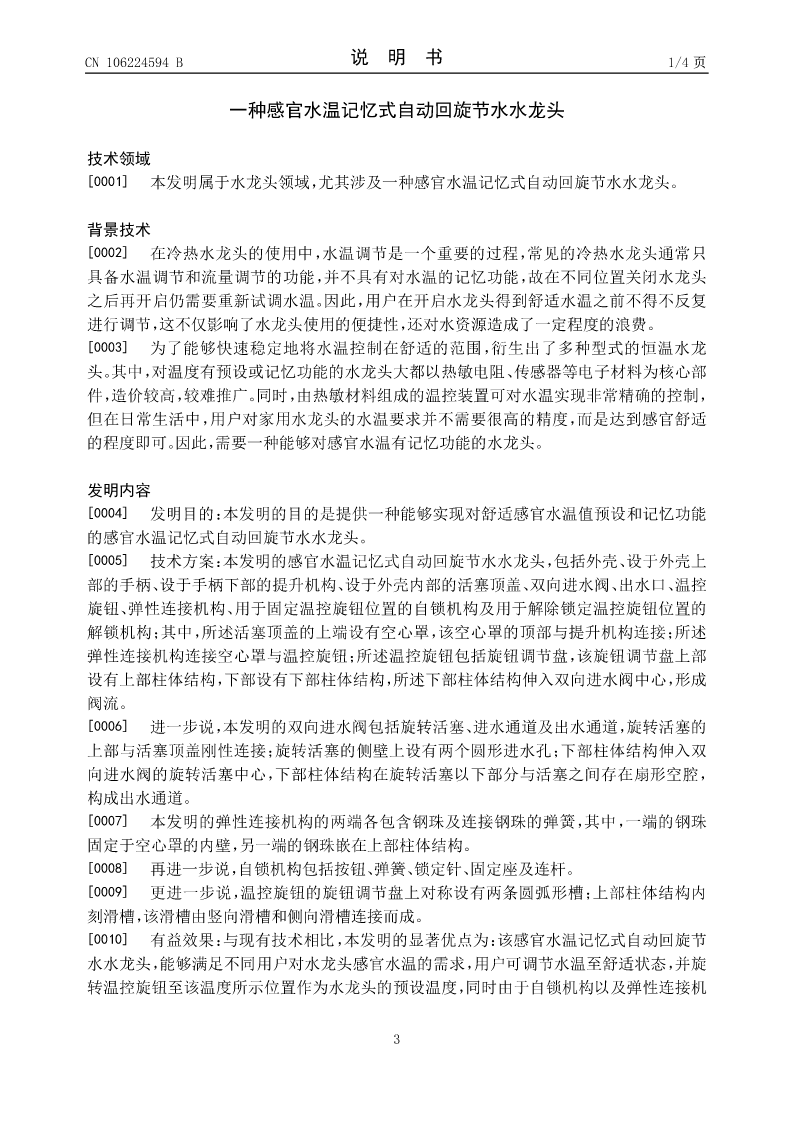

CN106224594B说明书1/4页

一种感官水温记忆式自动回旋节水水龙头

技术领域
[0001]本发明属于水龙头领域，尤其涉及一种感官水温记忆式自动回旋节水水龙头。

背景技术
[0002]在冷热水龙头的使用中，水温调节是一个重要的过程，常见的冷热水龙头通常只
具备水温调节和流量调节的功能，并不具有对水温的记忆功能，故在不同位置关闭水龙头
之后再开启仍需要重新试调水温。因此，用户在开启水龙头得到舒适水温之前不得不反复

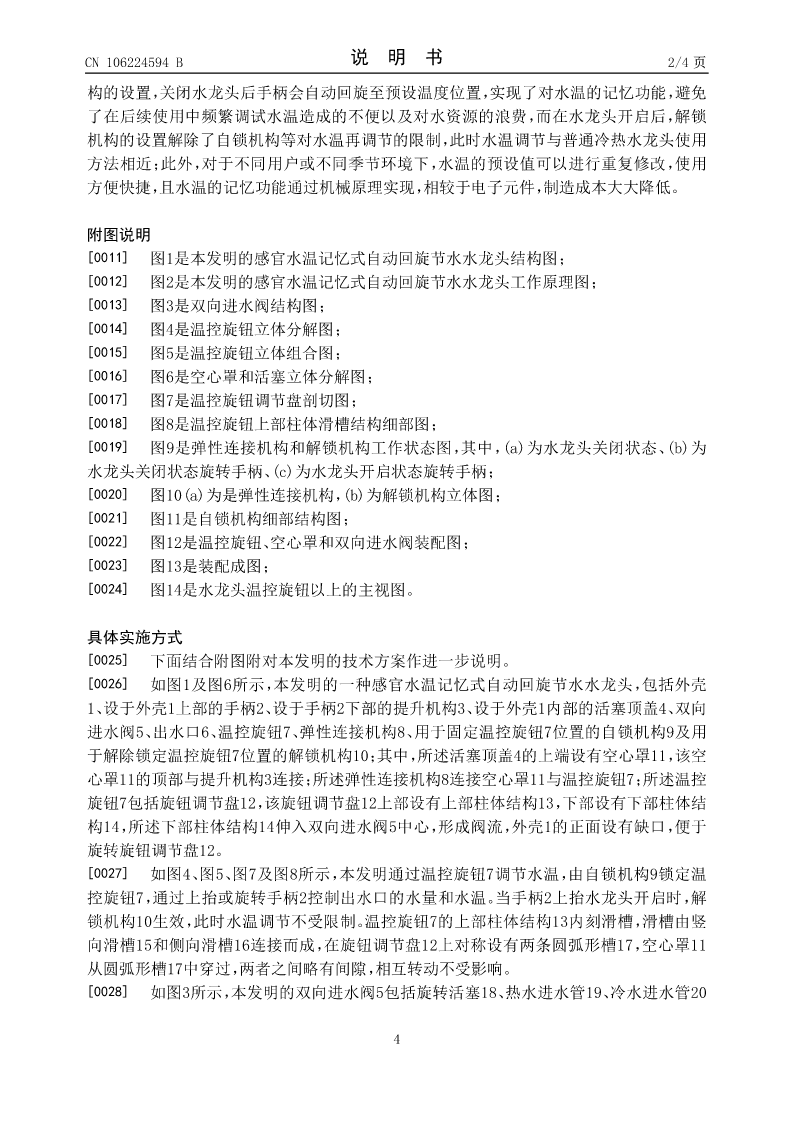

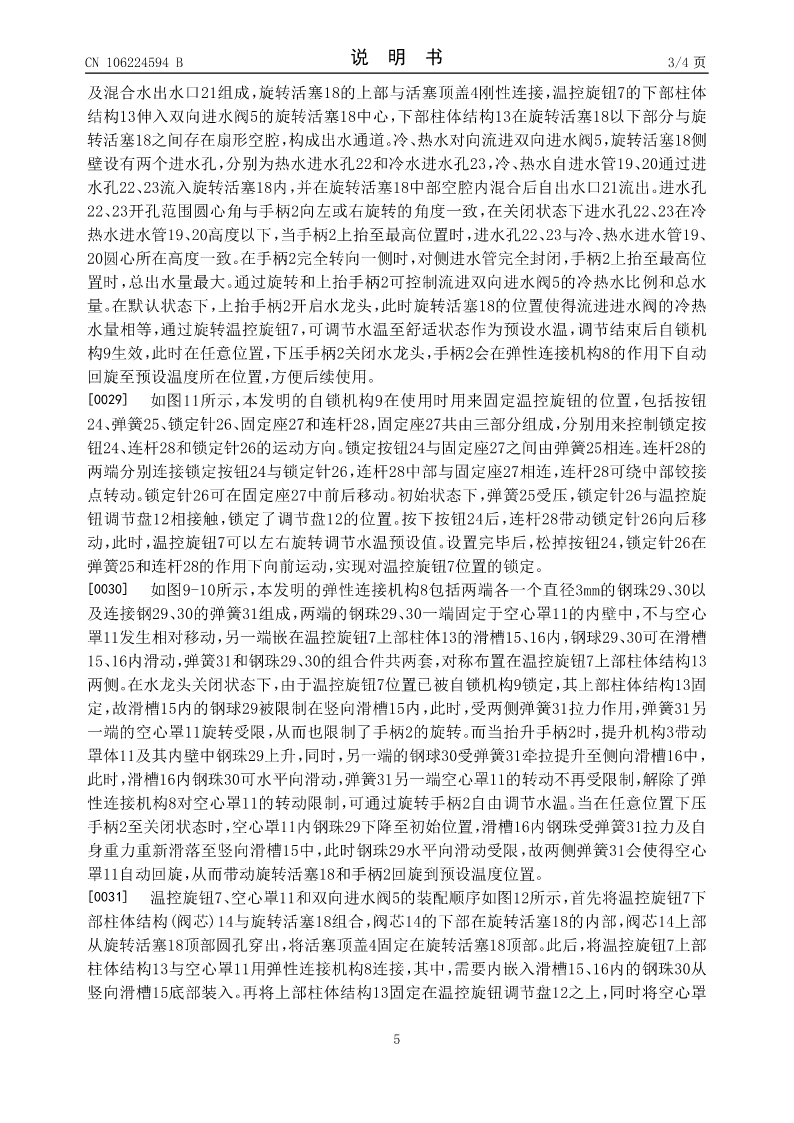

进行调节，
