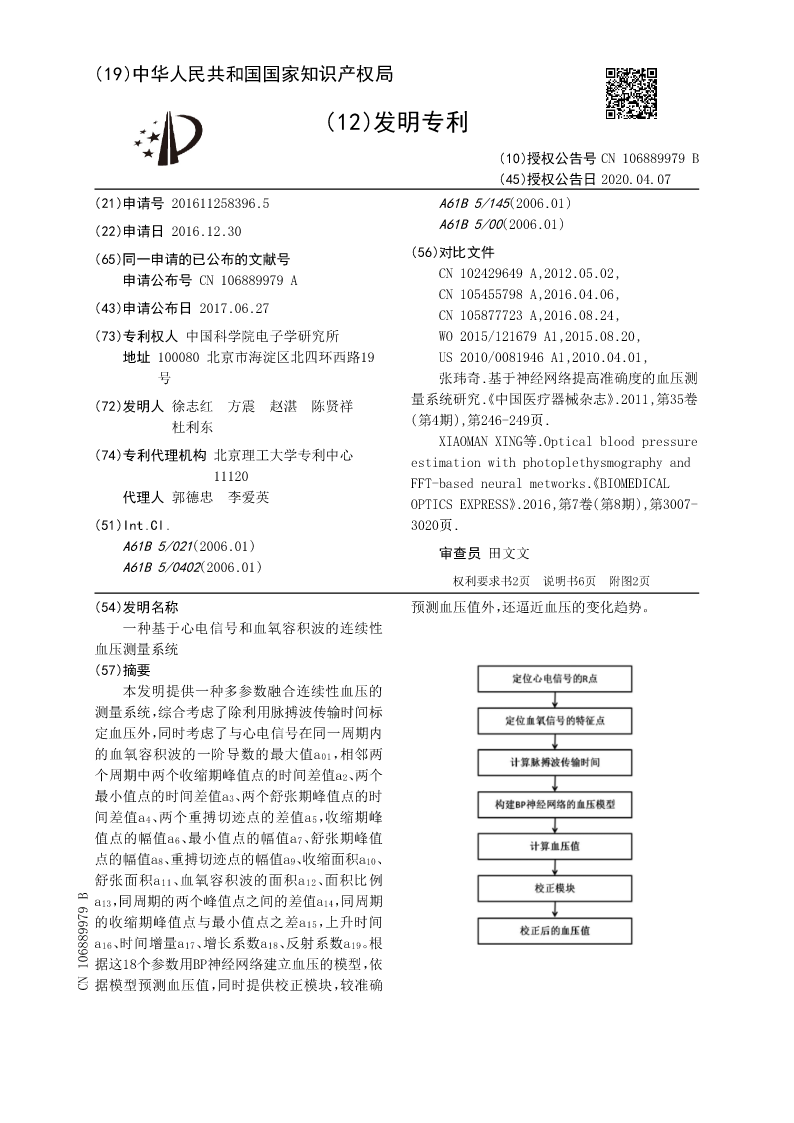

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN106889979B
(45)授权公告日2020.04.07
(21)申请号201611258396.5A61B5/145(2006.01)
(22)申请日2016.12.30A61B5/00(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN106889979ACN102429649A,2012.05.02,
CN105455798A,2016.04.06,
(43)申请公布日2017.06.27CN105877723A,2016.08.24,
(73)专利权人中国科学院电子学研究所WO2015/121679A1,2015.08.20,
地址100080北京市海淀区北四环西路19US2010/0081946A1,2010.04.01,
号张玮奇.基于神经网络提高准确度的血压测
(72)发明人徐志红方震赵湛陈贤祥量系统研究《.中国医疗器械杂志》.2011,第35卷
杜利东(第4期),第246-249页.
XIAOMANXING等.Opticalbloodpressure
(74)专利代理机构北京理工大学专利中心estimationwithphotoplethysmographyand
11120FFT-basedneuralmetworks《.BIOMEDICAL
代理人郭德忠李爱英OPTICSEXPRESS》.2016,第7卷(第8期),第3007-
(51)Int.Cl.3020页.
A61B5/021(2006.01)审查员田文文
A61B5/0402(2006.01)
权利要求书2页说明书6页附图2页
(54)发明名称预测血压值外，还逼近血压的变化趋势。

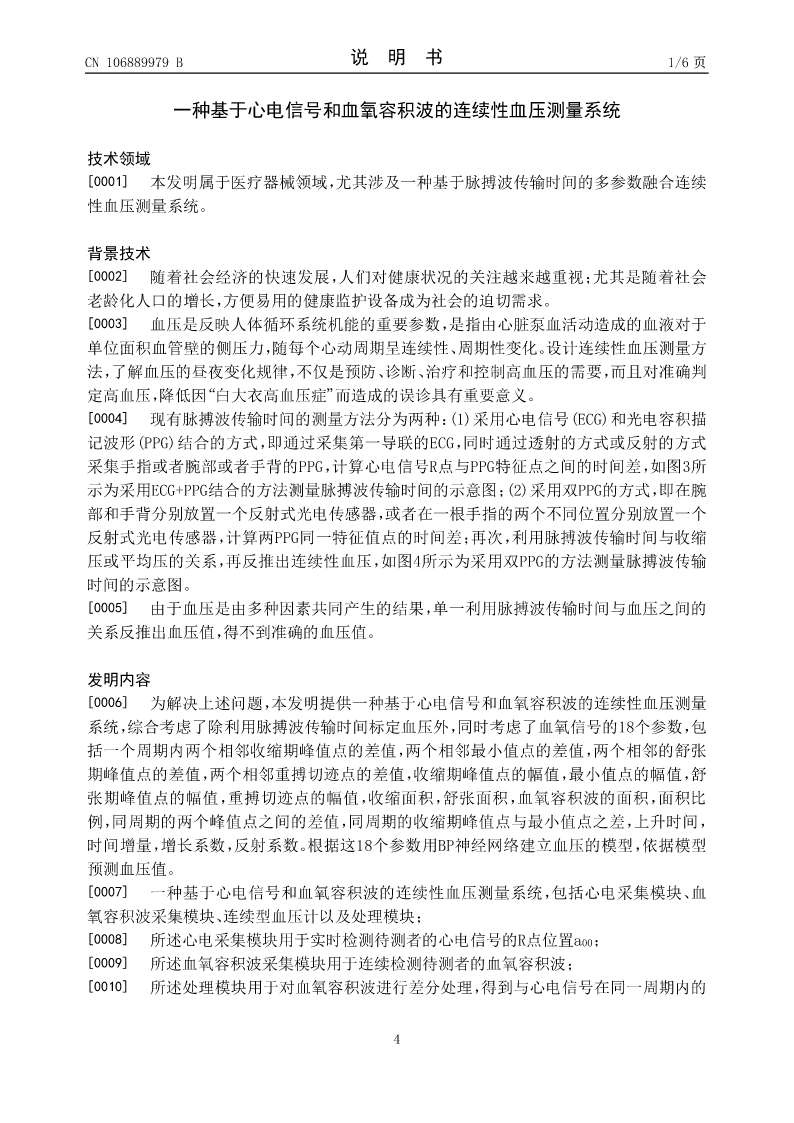

一种基于心电信号和血氧容积波的连续性
血压测量系统
(57)摘要
本发明提供一种多参数融合连续性血压的
测量系统，综合考虑了除利用脉搏波传输时间标
定血压外，同时考虑了与心电信号在同一周期内

的血氧容积波的一阶导数的最大值a01，相邻两

个周期中两个收缩期峰值点的时间差值a2、两个

最小值点的时间差值a3、两个舒张期峰值点的时

间差值a4、两个重搏切迹点的差值a5，收缩期峰

值点的幅值a6、最小值点的幅值a7、舒张期峰值

点的幅值a8、重搏切迹点的幅值a9、收缩面积a10、

舒张面积a11、血氧容积波的面积a12、面积比例

a13，同周期的两个峰值点之间的差值a14，同周期

的收缩期峰值点与最小值点之差a15，上升时间

a16、时间增量a17、增长系数a18、反射系数a19。根
据这18个参数用BP神经网络建立血压的模型，依

CN106889979B据模型预测血压值，同时提供校正模块，较准确

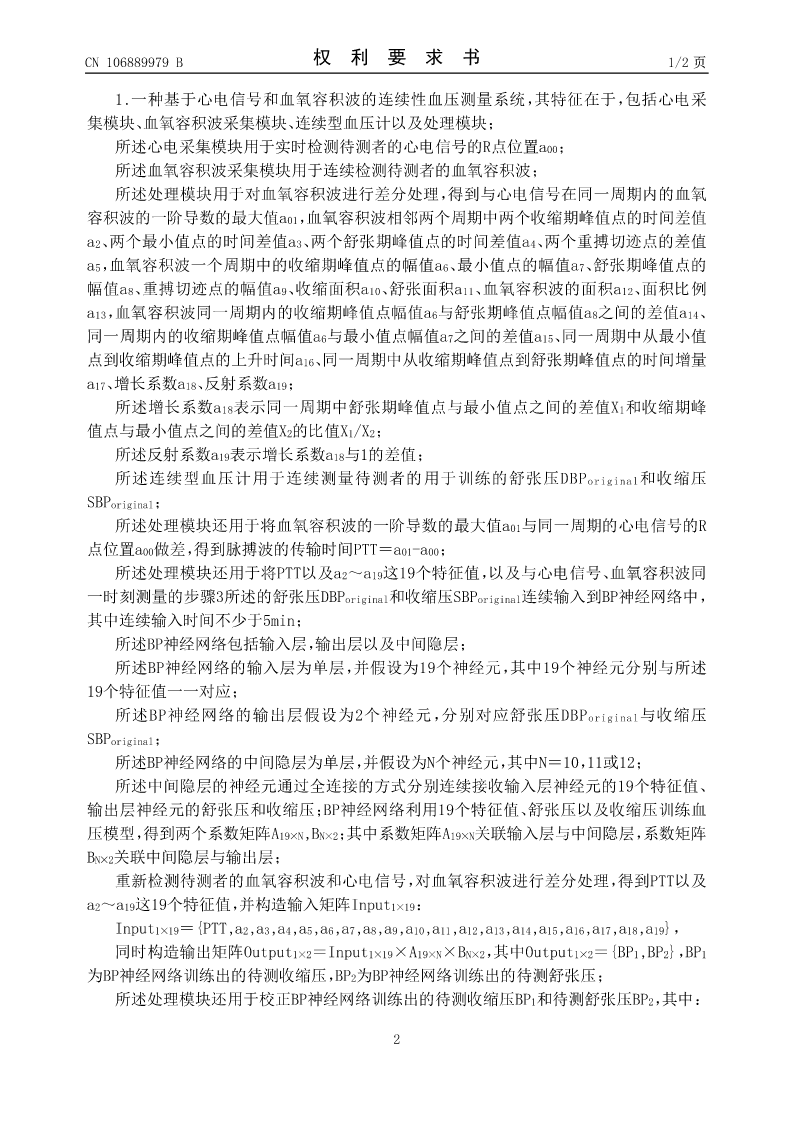

CN106889979B权利要求书1/2页

1.一种基于心电信号和血氧容积波的连续性血压测量系统，其特征在于，包括心电采
集模块、血氧容积波采集模块、连续型血压计以及处理模块；

所述心电采集模块用于实时检测待测者的心电信号的R点位置a00；
所述血氧容积波采集模块用于连续检测待测者的血氧容积波；

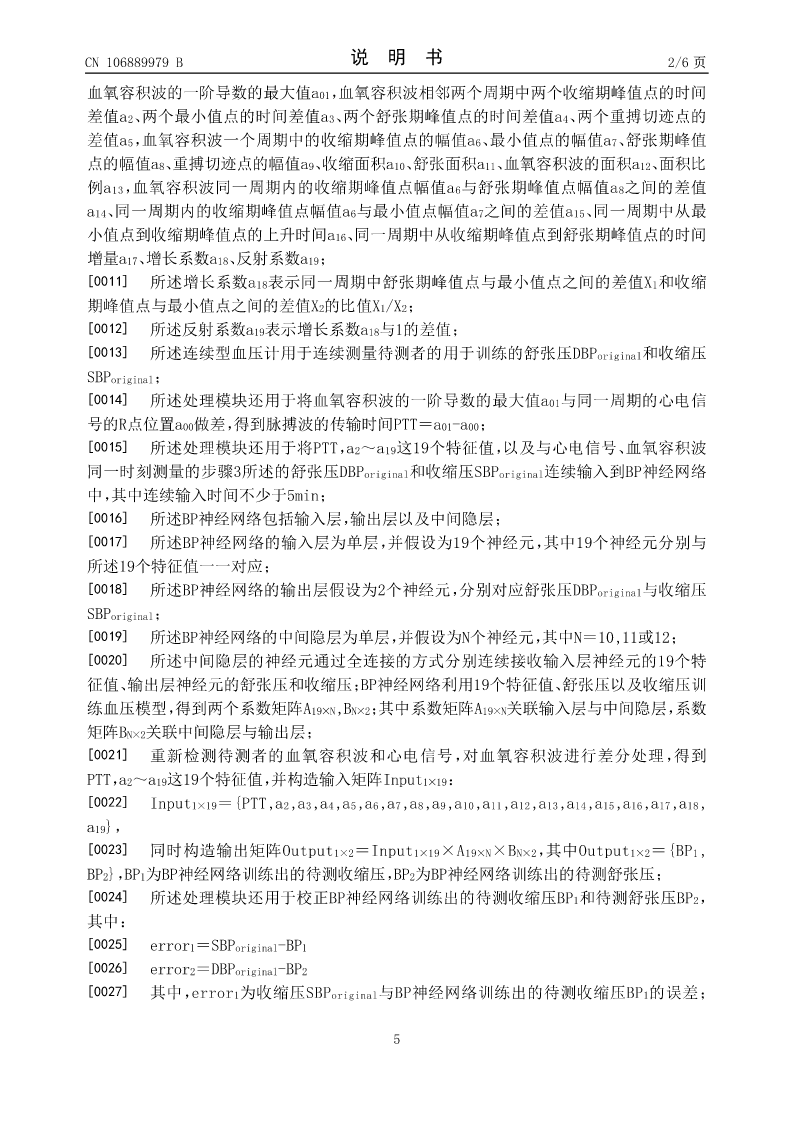

所述处理模块用于对血氧容积波进行差分处理，得到与心电信号在同一周期内的血氧

容积波的一阶导数的最大值a01，血氧容积波相邻两个周期中两个收缩期峰值点的时间差值

a2、两个最小值点的时间差值a3、两个舒张期峰值点的时间差值a4、两个重搏切迹点的差值

a5，血氧容积波一个周期中的收缩期峰值点的幅值a6、最小值点的幅值a7、舒张期峰值点的

幅值a8、重搏切迹点的幅值a9、收缩面积a10、舒张面积a11、血氧容积波的面积a12、面积比例

a13，血氧容积波同一周期内的收缩期峰值点幅值a6与舒张期峰值点幅值a8之间的差值a14、

同一周期内的收缩期峰值点幅值a6与最小值点幅值a7之间的差值a15、同一周期中从最小值

点到收缩期峰值点的上升时间a16、同一周期中从收缩期峰值点到舒张期峰值点的时间增量

a17、增长系数a18、反射系数a19；

所述增长系数a18表示同一周期中舒张期峰值点与最小值点之间的差值X1和收缩期峰

值点与最小值点之间的差值X2的比值X1/X2；

所述反射系数a19表示增长系数a18与1的差值；

所述连续型血压计用于连续测量待测者的用于训练的舒张压DBPoriginal和收缩压

SBPoriginal；

所述处理模块还用于将血氧容积波的一阶导数的最大值a01与同一周期的心电信号的R

点位置a00做差，得到脉搏波的传输时间PTT＝a01-a00；

所述处理模块还用于将PTT以及a2～a19这19个特征值，以及与心电信号、血氧容积波同

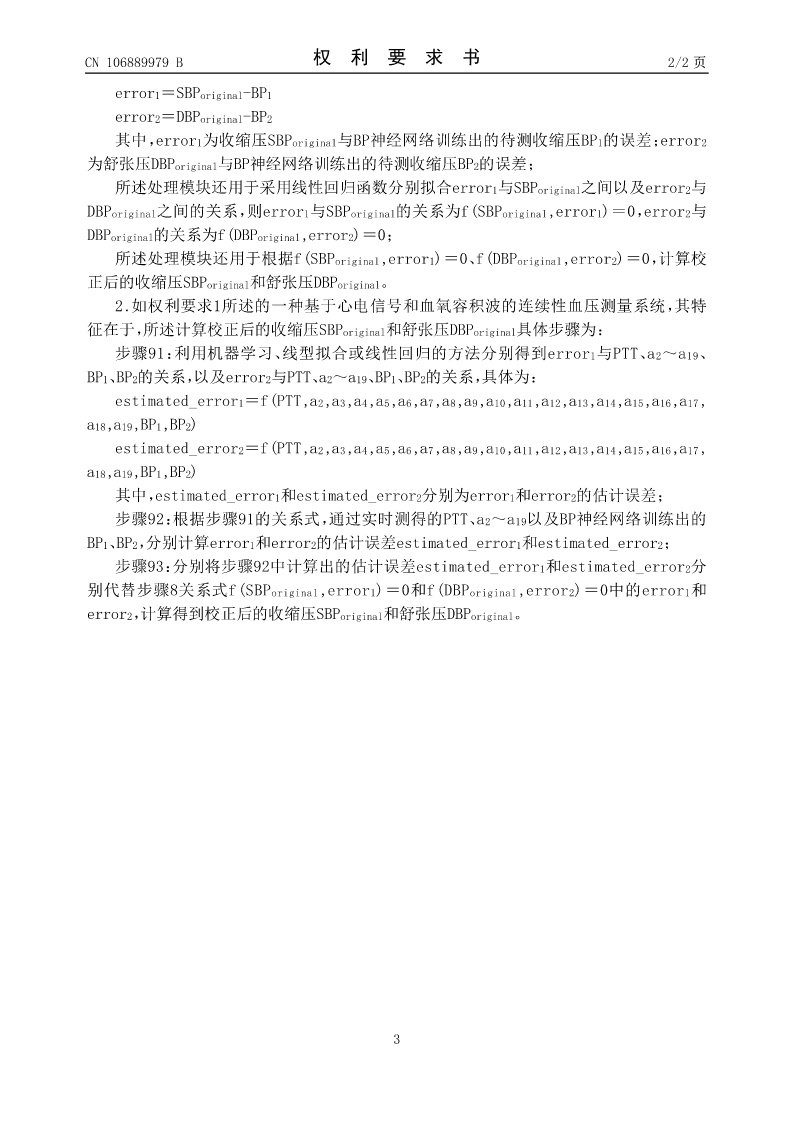

一时刻测量的步骤3所述的舒张压DBPoriginal和收缩压SBPorig
