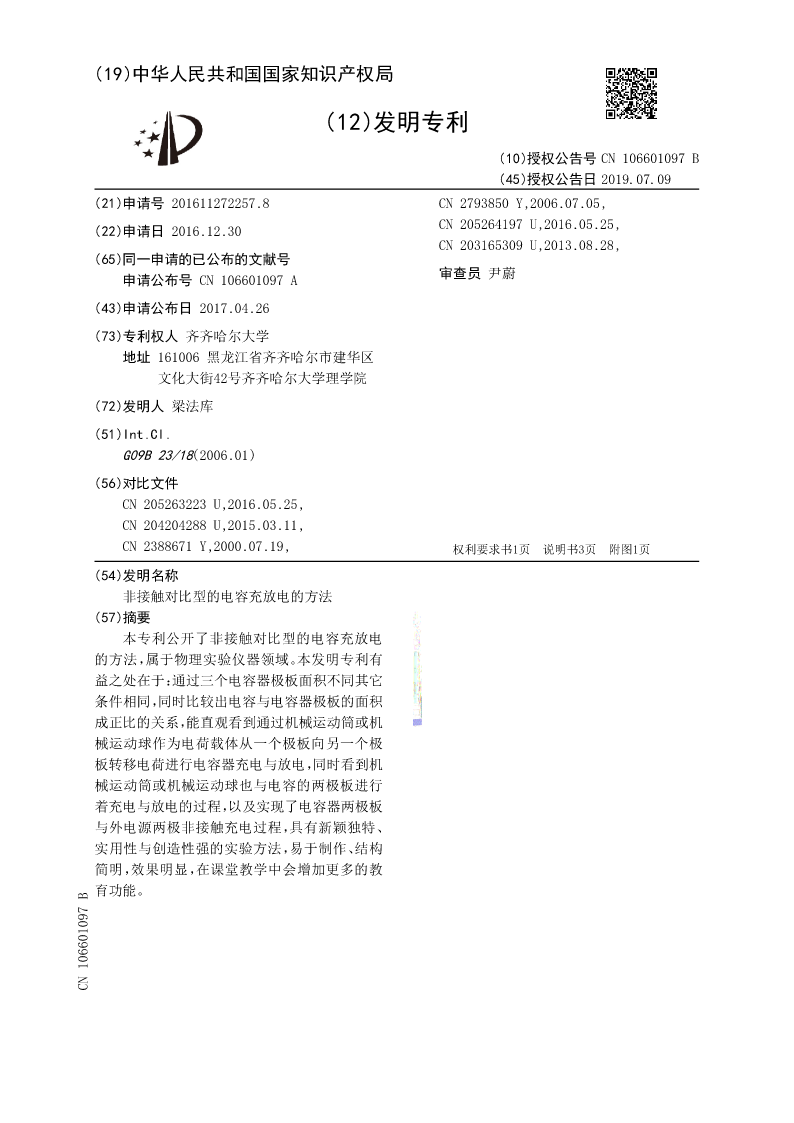

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN106601097B
(45)授权公告日2019.07.09
(21)申请号201611272257.8CN2793850Y,2006.07.05,
(22)申请日2016.12.30CN205264197U,2016.05.25,
CN203165309U,2013.08.28,
(65)同一申请的已公布的文献号
申请公布号CN106601097A审查员尹蔚

(43)申请公布日2017.04.26
(73)专利权人齐齐哈尔大学
地址161006黑龙江省齐齐哈尔市建华区
文化大街42号齐齐哈尔大学理学院
(72)发明人梁法库
(51)Int.Cl.
G09B23/18(2006.01)
(56)对比文件
CN205263223U,2016.05.25,
CN204204288U,2015.03.11,
CN2388671Y,2000.07.19,权利要求书1页说明书3页附图1页
(54)发明名称
非接触对比型的电容充放电的方法
(57)摘要
本专利公开了非接触对比型的电容充放电
的方法，属于物理实验仪器领域。本发明专利有
益之处在于：通过三个电容器极板面积不同其它
条件相同，同时比较出电容与电容器极板的面积
成正比的关系，能直观看到通过机械运动筒或机
械运动球作为电荷载体从一个极板向另一个极
板转移电荷进行电容器充电与放电，同时看到机
械运动筒或机械运动球也与电容的两极板进行
着充电与放电的过程，以及实现了电容器两极板
与外电源两极非接触充电过程，具有新颖独特、
实用性与创造性强的实验方法，易于制作、结构
简明，效果明显，在课堂教学中会增加更多的教
育功能。
CN106601097B

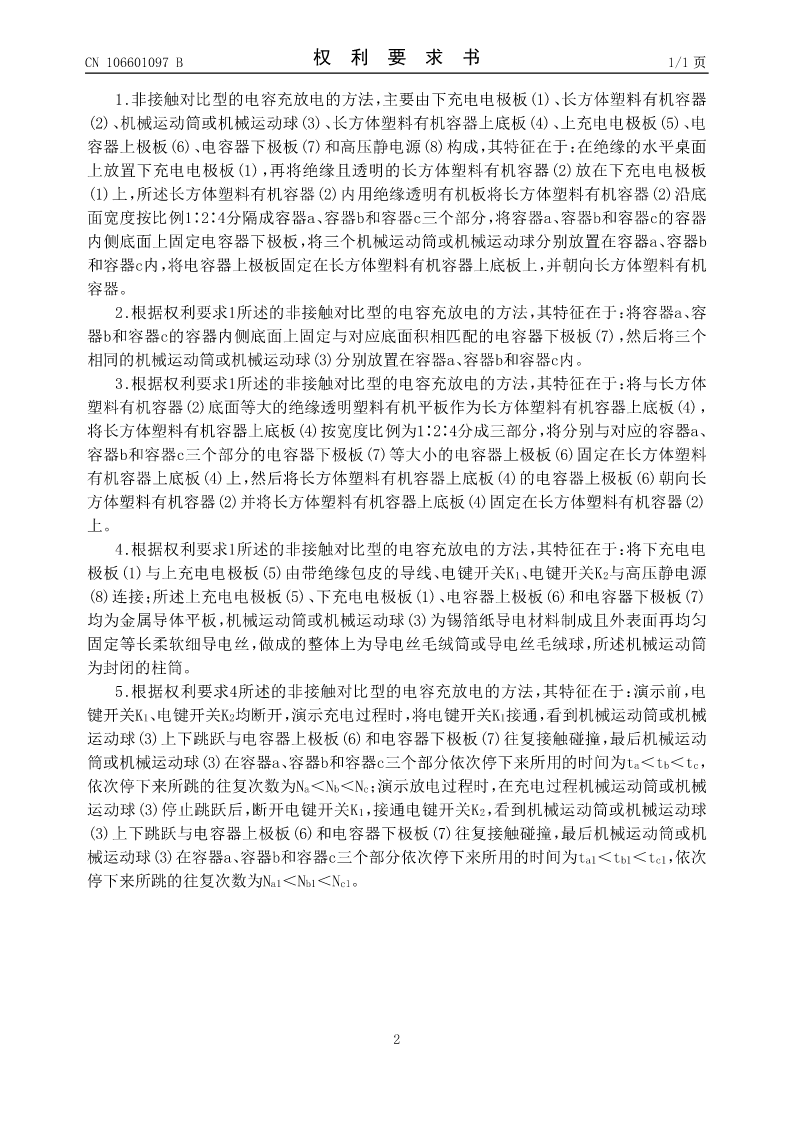

CN106601097B权利要求书1/1页

1.非接触对比型的电容充放电的方法，主要由下充电电极板(1)、长方体塑料有机容器
(2)、机械运动筒或机械运动球(3)、长方体塑料有机容器上底板(4)、上充电电极板(5)、电
容器上极板(6)、电容器下极板(7)和高压静电源(8)构成，其特征在于：在绝缘的水平桌面
上放置下充电电极板(1)，再将绝缘且透明的长方体塑料有机容器(2)放在下充电电极板
(1)上，所述长方体塑料有机容器(2)内用绝缘透明有机板将长方体塑料有机容器(2)沿底
面宽度按比例1∶2∶4分隔成容器a、容器b和容器c三个部分，将容器a、容器b和容器c的容器
内侧底面上固定电容器下极板，将三个机械运动筒或机械运动球分别放置在容器a、容器b
和容器c内，将电容器上极板固定在长方体塑料有机容器上底板上，并朝向长方体塑料有机
容器。
2.根据权利要求1所述的非接触对比型的电容充放电的方法，其特征在于：将容器a、容
器b和容器c的容器内侧底面上固定与对应底面积相匹配的电容器下极板(7)，然后将三个
相同的机械运动筒或机械运动球(3)分别放置在容器a、容器b和容器c内。
3.根据权利要求1所述的非接触对比型的电容充放电的方法，其特征在于：将与长方体
塑料有机容器(2)底面等大的绝缘透明塑料有机平板作为长方体塑料有机容器上底板(4)，
将长方体塑料有机容器上底板(4)按宽度比例为1∶2∶4分成三部分，将分别与对应的容器a、
容器b和容器c三个部分的电容器下极板(7)等大小的电容器上极板(6)固定在长方体塑料
有机容器上底板(4)上，然后将长方体塑料有机容器上底板(4)的电容器上极板(6)朝向长
方体塑料有机容器(2)并将长方体塑料有机容器上底板(4)固定在长方体塑料有机容器(2)
上。
4.根据权利要求1所述的非接触对比型的电容充放电的方法，其特征在于：将下充电电

极板(1)与上充电电极板(5)由带绝缘包皮的导线、电键开关K1、电键开关K2与高压静电源
(8)连接；所述上充电电极板(5)、下充电电极板(1)、电容器上极板(6)和电容器下极板(7)
均为金属导体平板，机械运动筒或机械运动球(3)为锡箔纸导电材料制成且外表面再均匀
固定等长柔软细导电丝，做成的整体上为导电丝毛绒筒或导电丝毛绒球，所述机械运动筒
为封闭的柱筒。
5.根据权利要求4所述的非接触对比型的电容充放电的方法，其特征在于：演示前，电

键开关K1、电键开关K2均断开，演示充电过程时，将电键开关K1接通，看到机械运动筒或机械
运动球(3)上下跳跃与电容器上极板(6)和电容器下极板(7)往复接触碰撞，最后机械运动

筒或机械运动球(3)在容器a、容器b和容器c三个部分依次停下来所用的时间为ta＜tb＜tc，

依次停下来所跳的往复次数为Na＜Nb＜Nc；演示放电过程时，在充电过程机械运动筒或机械

运动球(3)停止跳跃后，断开电键开关K1，接通电键开关K2，看到机械运动筒或机械运动球
(3)上下跳跃
