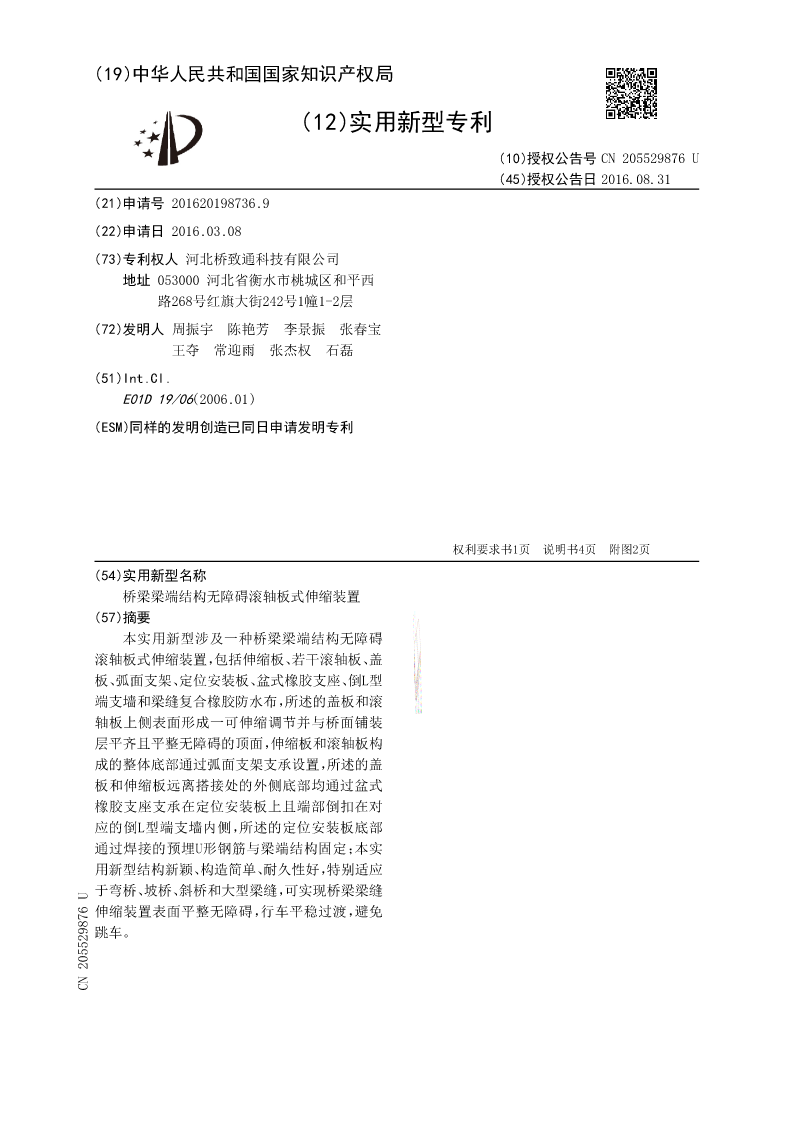

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN205529876U
(45)授权公告日2016.08.31
(21)申请号201620198736.9
(22)申请日2016.03.08
(73)专利权人河北桥致通科技有限公司
地址053000河北省衡水市桃城区和平西
路268号红旗大街242号1幢1-2层
(72)发明人周振宇陈艳芳李景振张春宝
王夺常迎雨张杰权石磊
(51)Int.Cl.
E01D19/06(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书4页附图2页
(54)实用新型名称
桥梁梁端结构无障碍滚轴板式伸缩装置
(57)摘要
本实用新型涉及一种桥梁梁端结构无障碍
滚轴板式伸缩装置，包括伸缩板、若干滚轴板、盖
板、弧面支架、定位安装板、盆式橡胶支座、倒L型
端支墙和梁缝复合橡胶防水布，所述的盖板和滚
轴板上侧表面形成一可伸缩调节并与桥面铺装
层平齐且平整无障碍的顶面，伸缩板和滚轴板构
成的整体底部通过弧面支架支承设置，所述的盖
板和伸缩板远离搭接处的外侧底部均通过盆式
橡胶支座支承在定位安装板上且端部倒扣在对
应的倒L型端支墙内侧，所述的定位安装板底部
通过焊接的预埋U形钢筋与梁端结构固定；本实
用新型结构新颖、构造简单、耐久性好，特别适应
于弯桥、坡桥、斜桥和大型梁缝，可实现桥梁梁缝
伸缩装置表面平整无障碍，行车平稳过渡，避免
跳车。
CN205529876U

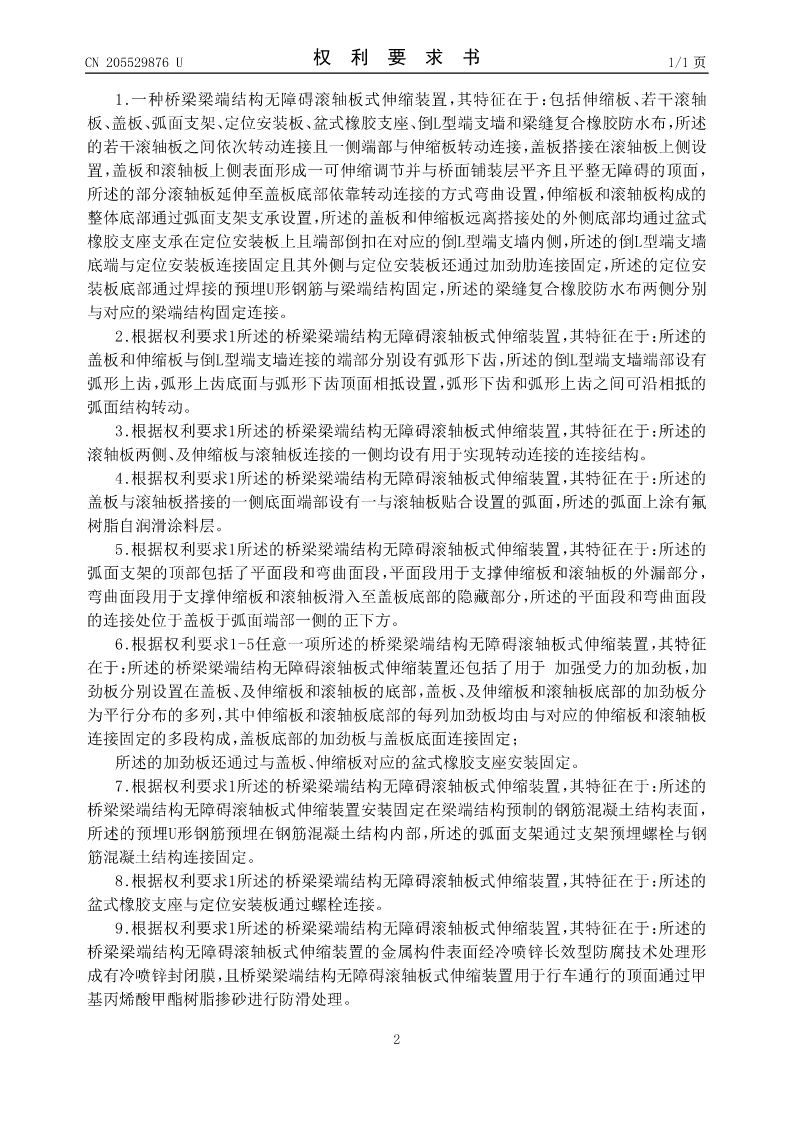

CN205529876U权利要求书1/1页

1.一种桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：包括伸缩板、若干滚轴
板、盖板、弧面支架、定位安装板、盆式橡胶支座、倒L型端支墙和梁缝复合橡胶防水布，所述
的若干滚轴板之间依次转动连接且一侧端部与伸缩板转动连接，盖板搭接在滚轴板上侧设
置，盖板和滚轴板上侧表面形成一可伸缩调节并与桥面铺装层平齐且平整无障碍的顶面，
所述的部分滚轴板延伸至盖板底部依靠转动连接的方式弯曲设置，伸缩板和滚轴板构成的
整体底部通过弧面支架支承设置，所述的盖板和伸缩板远离搭接处的外侧底部均通过盆式
橡胶支座支承在定位安装板上且端部倒扣在对应的倒L型端支墙内侧，所述的倒L型端支墙
底端与定位安装板连接固定且其外侧与定位安装板还通过加劲肋连接固定，所述的定位安
装板底部通过焊接的预埋U形钢筋与梁端结构固定，所述的梁缝复合橡胶防水布两侧分别
与对应的梁端结构固定连接。
2.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
盖板和伸缩板与倒L型端支墙连接的端部分别设有弧形下齿，所述的倒L型端支墙端部设有
弧形上齿，弧形上齿底面与弧形下齿顶面相抵设置，弧形下齿和弧形上齿之间可沿相抵的
弧面结构转动。
3.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
滚轴板两侧、及伸缩板与滚轴板连接的一侧均设有用于实现转动连接的连接结构。
4.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
盖板与滚轴板搭接的一侧底面端部设有一与滚轴板贴合设置的弧面，所述的弧面上涂有氟
树脂自润滑涂料层。
5.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
弧面支架的顶部包括了平面段和弯曲面段，平面段用于支撑伸缩板和滚轴板的外漏部分，
弯曲面段用于支撑伸缩板和滚轴板滑入至盖板底部的隐藏部分，所述的平面段和弯曲面段
的连接处位于盖板于弧面端部一侧的正下方。
6.根据权利要求1-5任意一项所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征
在于：所述的桥梁梁端结构无障碍滚轴板式伸缩装置还包括了用于加强受力的加劲板，加
劲板分别设置在盖板、及伸缩板和滚轴板的底部，盖板、及伸缩板和滚轴板底部的加劲板分
为平行分布的多列，其中伸缩板和滚轴板底部的每列加劲板均由与对应的伸缩板和滚轴板
连接固定的多段构成，盖板底部的加劲板与盖板底面连接固定；
所述的加劲板还通过与盖板、伸缩板对应的盆式橡胶支座安装固定。
7.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
桥梁梁端结构无障碍滚轴板式伸缩装置安装固定在梁端结构预制的钢筋混凝土结构表面，
所述的预埋U形钢筋预埋在钢筋混凝土结构内部，所述的弧面支架通过支架预埋螺栓与钢
筋混凝土结构连接固定。
8.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
盆式橡胶支座与定位安装板通过螺栓连接。
9.根据权利要求1所述的桥梁梁端结构无障碍滚轴板式伸缩装置，其特征在于：所述的
桥梁梁端结构无障碍滚轴板式伸缩装置的金属构件表面经冷喷锌长效型防腐技术处理形
成有冷喷锌封闭膜，且桥梁梁端结构无障碍滚轴板式伸缩装置用于行
