2016209448588一种VA全视角LCD显示器.pdf

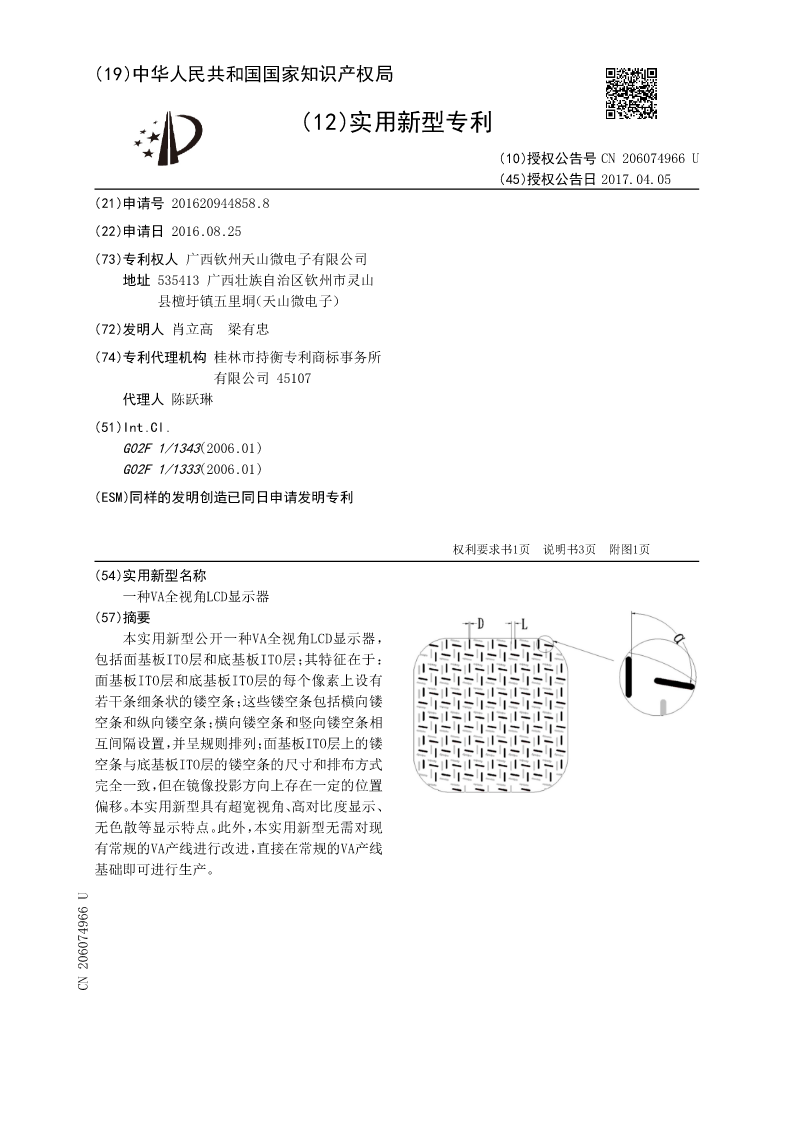

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN206074966U
(45)授权公告日2017.04.05
(21)申请号201620944858.8
(22)申请日2016.08.25
(73)专利权人广西钦州天山微电子有限公司
地址535413广西壮族自治区钦州市灵山
县檀圩镇五里垌（天山微电子）
(72)发明人肖立高梁有忠
(74)专利代理机构桂林市持衡专利商标事务所
有限公司45107
代理人陈跃琳
(51)Int.Cl.
G02F1/1343(2006.01)
G02F1/1333(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书3页附图1页
(54)实用新型名称
一种VA全视角LCD显示器
(57)摘要
本实用新型公开一种VA全视角LCD显示器，
包括面基板ITO层和底基板ITO层；其特征在于：
面基板ITO层和底基板ITO层的每个像素上设有
若干条细条状的镂空条；这些镂空条包括横向镂
空条和纵向镂空条；横向镂空条和竖向镂空条相
互间隔设置，并呈规则排列；面基板ITO层上的镂
空条与底基板ITO层的镂空条的尺寸和排布方式
完全一致，但在镜像投影方向上存在一定的位置
偏移。本实用新型具有超宽视角、高对比度显示、
无色散等显示特点。此外，本实用新型无需对现
有常规的VA产线进行改进，直接在常规的VA产线
基础即可进行生产。
CN206074966U

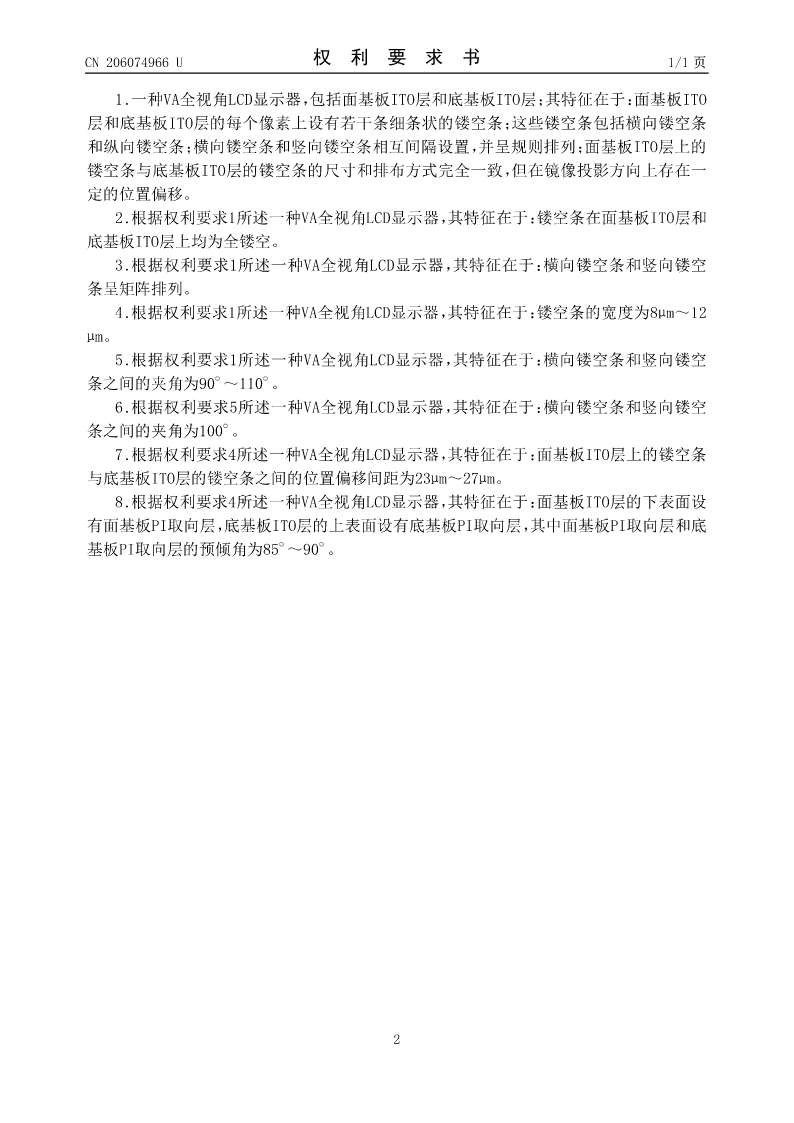

CN206074966U权利要求书1/1页

1.一种VA全视角LCD显示器，包括面基板ITO层和底基板ITO层；其特征在于：面基板ITO
层和底基板ITO层的每个像素上设有若干条细条状的镂空条；这些镂空条包括横向镂空条
和纵向镂空条；横向镂空条和竖向镂空条相互间隔设置，并呈规则排列；面基板ITO层上的
镂空条与底基板ITO层的镂空条的尺寸和排布方式完全一致，但在镜像投影方向上存在一
定的位置偏移。
2.根据权利要求1所述一种VA全视角LCD显示器，其特征在于：镂空条在面基板ITO层和
底基板ITO层上均为全镂空。
3.根据权利要求1所述一种VA全视角LCD显示器，其特征在于：横向镂空条和竖向镂空
条呈矩阵排列。
4.根据权利要求1所述一种VA全视角LCD显示器，其特征在于：镂空条的宽度为8μm～12
μm。
5.根据权利要求1所述一种VA全视角LCD显示器，其特征在于：横向镂空条和竖向镂空
条之间的夹角为90°～110°。
6.根据权利要求5所述一种VA全视角LCD显示器，其特征在于：横向镂空条和竖向镂空
条之间的夹角为100°。
7.根据权利要求4所述一种VA全视角LCD显示器，其特征在于：面基板ITO层上的镂空条
与底基板ITO层的镂空条之间的位置偏移间距为23μm～27μm。
8.根据权利要求4所述一种VA全视角LCD显示器，其特征在于：面基板ITO层的下表面设
有面基板PI取向层，底基板ITO层的上表面设有底基板PI取向层，其中面基板PI取向层和底
基板PI取向层的预倾角为85°～90°。

2

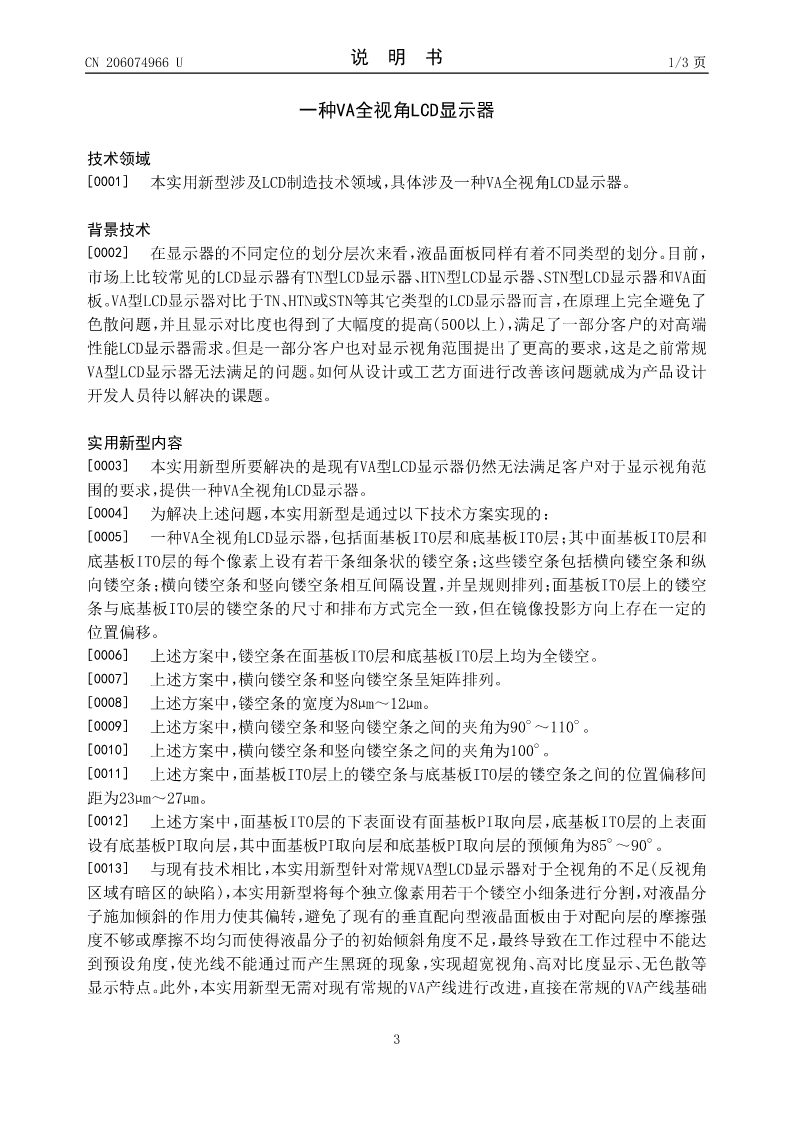

CN206074966U说明书1/3页

一种VA全视角LCD显示器

技术领域
[0001]本实用新型涉及LCD制造技术领域，具体涉及一种VA全视角LCD显示器。

背景技术
[0002]在显示器的不同定位的划分层次来看，液晶面板同样有着不同类型的划分。目前，
市场上比较常见的LCD显示器有TN型LCD显示器、HTN型LCD显示器、STN型LCD显示器和VA面
板。VA型LCD显示器对比于TN、HTN或STN等其它类型的LCD显示器而言，在原理上完全避免了
色散问题，并且显示对比度也得到了大幅度的提高(500以上)，满足了一部分客户的对高端
性能LCD显示器需求。但是一部分客户也对显示视角范围提出了更高的要求，这是之前常规
VA型LCD显示器无法满足的问题。如何从设计或工艺方面进行改善该问题就成为产品设计
开发人员待以解决的课题。

实用新型内容
[0003]本实用新型所要解决的是现有VA型LCD显示器仍然无法满足客户对于显示视角范
围的要求，提供一种VA全视角LCD显示器。
[0004]为解决上述问题，本实用新型是通过以下技术方案实现的：
[0005]一种VA全视角LCD显示器，包括面基板ITO层和底基板ITO层；其中面基板ITO层和
底基板ITO层的每个像素上设有若干条细条状的镂空条；这些镂空条包括横向镂空条和纵
向镂空条；横向镂空条和竖向镂空条相互间隔设置，并呈规则排列；面基板ITO层上的镂空
条与底基板ITO层的镂空条的尺寸和排布方式完全一致，但在镜像投影方向上存在一定的
位置偏移。
[0006]上述方案中，镂空条在面基板ITO层和底基板ITO层上均为全镂空。
[0007]上述方
