2017104330080 腔体滤波器的排腔方法和系统.pdf

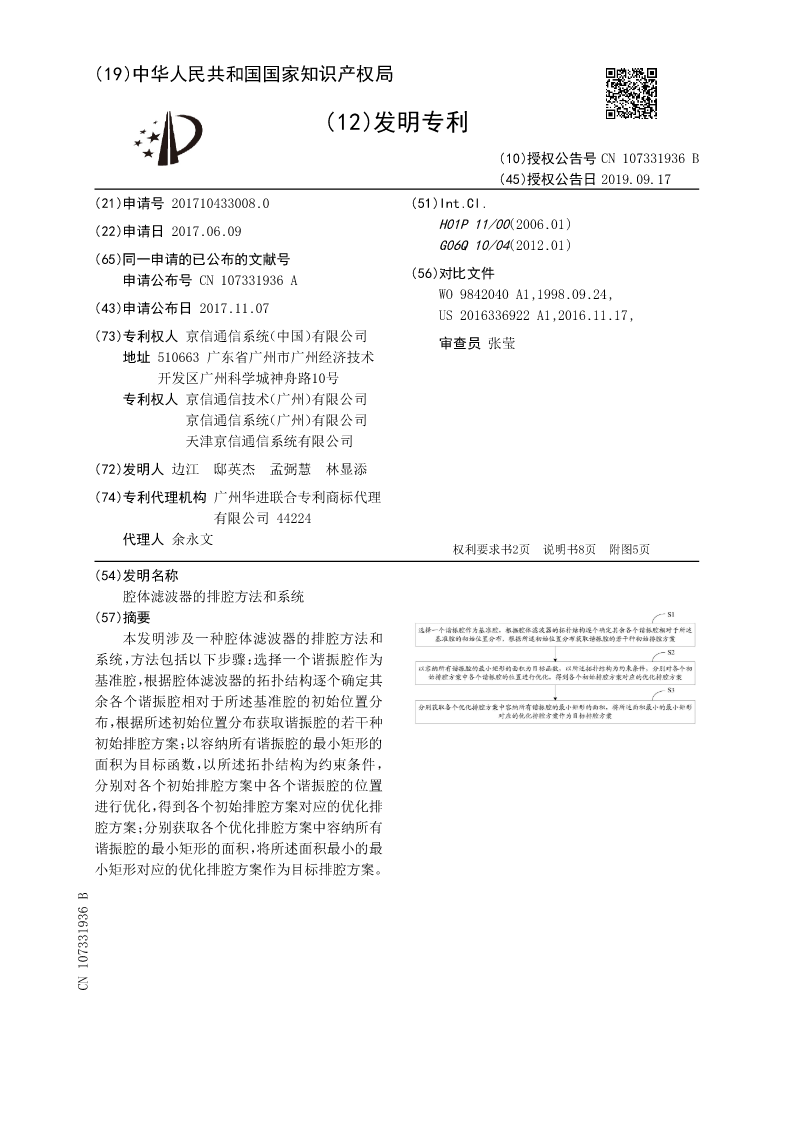

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN107331936B
(45)授权公告日2019.09.17
(21)申请号201710433008.0(51)Int.Cl.
(22)申请日2017.06.09H01P11/00(2006.01)
G06Q10/04(2012.01)
(65)同一申请的已公布的文献号
申请公布号CN107331936A(56)对比文件
WO9842040A1,1998.09.24,
(43)申请公布日2017.11.07US2016336922A1,2016.11.17,
(73)专利权人京信通信系统（中国）有限公司审查员张莹
地址510663广东省广州市广州经济技术

开发区广州科学城神舟路10号
专利权人京信通信技术（广州）有限公司
京信通信系统（广州）有限公司
天津京信通信系统有限公司
(72)发明人边江邸英杰孟弼慧林显添
(74)专利代理机构广州华进联合专利商标代理
有限公司44224
代理人余永文
权利要求书2页说明书8页附图5页
(54)发明名称
腔体滤波器的排腔方法和系统
(57)摘要
本发明涉及一种腔体滤波器的排腔方法和
系统，方法包括以下步骤：选择一个谐振腔作为
基准腔，根据腔体滤波器的拓扑结构逐个确定其
余各个谐振腔相对于所述基准腔的初始位置分
布，根据所述初始位置分布获取谐振腔的若干种
初始排腔方案；以容纳所有谐振腔的最小矩形的
面积为目标函数，以所述拓扑结构为约束条件，
分别对各个初始排腔方案中各个谐振腔的位置
进行优化，得到各个初始排腔方案对应的优化排
腔方案；分别获取各个优化排腔方案中容纳所有
谐振腔的最小矩形的面积，将所述面积最小的最
小矩形对应的优化排腔方案作为目标排腔方案。
CN107331936B

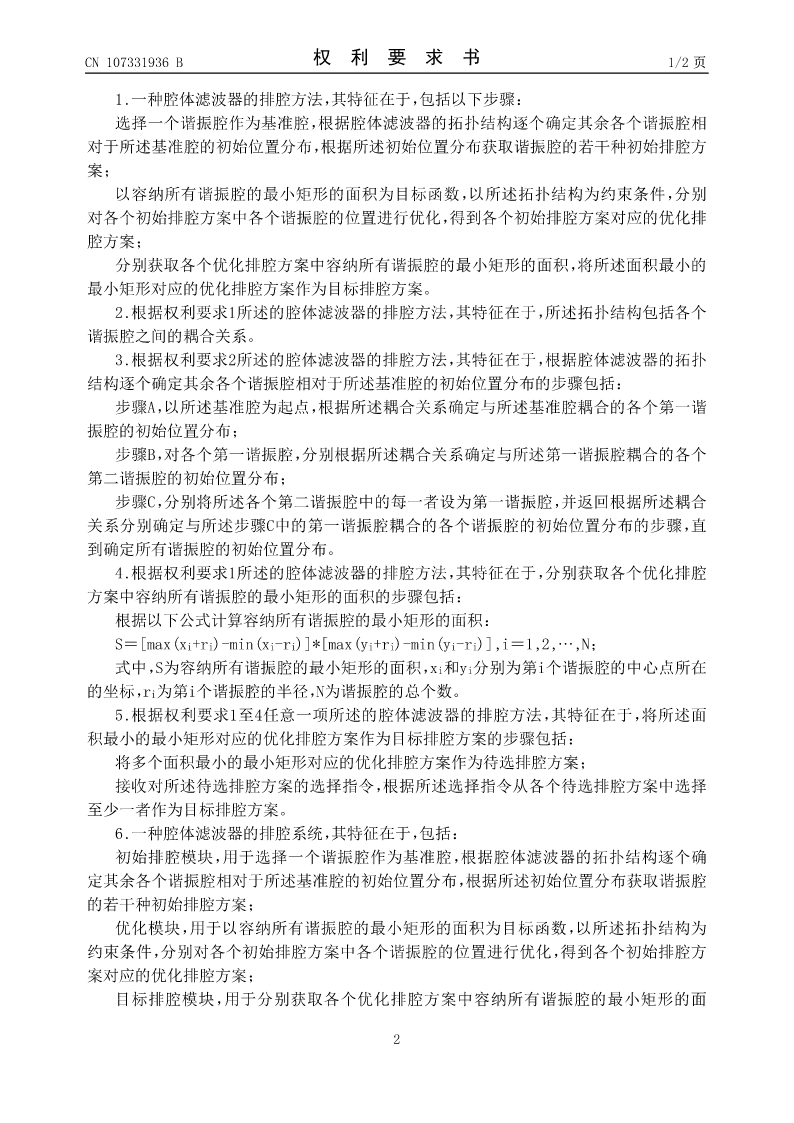

CN107331936B权利要求书1/2页

1.一种腔体滤波器的排腔方法，其特征在于，包括以下步骤：
选择一个谐振腔作为基准腔，根据腔体滤波器的拓扑结构逐个确定其余各个谐振腔相
对于所述基准腔的初始位置分布，根据所述初始位置分布获取谐振腔的若干种初始排腔方
案；
以容纳所有谐振腔的最小矩形的面积为目标函数，以所述拓扑结构为约束条件，分别
对各个初始排腔方案中各个谐振腔的位置进行优化，得到各个初始排腔方案对应的优化排
腔方案；
分别获取各个优化排腔方案中容纳所有谐振腔的最小矩形的面积，将所述面积最小的
最小矩形对应的优化排腔方案作为目标排腔方案。
2.根据权利要求1所述的腔体滤波器的排腔方法，其特征在于，所述拓扑结构包括各个
谐振腔之间的耦合关系。
3.根据权利要求2所述的腔体滤波器的排腔方法，其特征在于，根据腔体滤波器的拓扑
结构逐个确定其余各个谐振腔相对于所述基准腔的初始位置分布的步骤包括：
步骤A，以所述基准腔为起点，根据所述耦合关系确定与所述基准腔耦合的各个第一谐
振腔的初始位置分布；
步骤B，对各个第一谐振腔，分别根据所述耦合关系确定与所述第一谐振腔耦合的各个
第二谐振腔的初始位置分布；
步骤C，分别将所述各个第二谐振腔中的每一者设为第一谐振腔，并返回根据所述耦合
关系分别确定与所述步骤C中的第一谐振腔耦合的各个谐振腔的初始位置分布的步骤，直
到确定所有谐振腔的初始位置分布。
4.根据权利要求1所述的腔体滤波器的排腔方法，其特征在于，分别获取各个优化排腔
方案中容纳所有谐振腔的最小矩形的面积的步骤包括：
根据以下公式计算容纳所有谐振腔的最小矩形的面积：

S＝[max(xi+ri)-min(xi-ri)]*[max(yi+ri)-min(yi-ri)],i＝1,2,…,N；

式中，S为容纳所有谐振腔的最小矩形的面积，xi和yi分别为第i个谐振腔的中心点所在

的坐标，ri为第i个谐振腔的半径，N为谐振腔的总个数。
5.根据权利要求1至4任意一项所述的腔体滤波器的排腔方法，其特征在于，将所述面
积最小的最小矩形对应的优化排腔方案作为目标排腔方案的步骤包括：
将多个面积最小的最小矩形对应的优化排腔方案作为待选排腔方案；
接收对所述待选排腔方案的选择指令，根据所述选择指令从各个待选排腔方案中选择
至少一者作为目标排腔方案。
6.一种腔体滤波器的排腔系统，其特征在于，包括：
初始排腔模块，用于选择一个谐振腔作为基准腔，根据腔体滤波器的拓扑结构逐个确
定其余各个谐振腔相对于所述基准腔的初始位置分布，根据所述初始位置分布获取谐振腔
的若干种初始排腔方案；
优化模块，用于以容纳所有谐振腔的最小矩形的面积为目标函数，以所述拓扑结构为
约束条件，分别对各个初始排腔方案中各个谐振腔的位置进行优化，得到各个初始排腔方
案对应的优化排腔方案；
目标排腔模块，用于分别获取各个优化排腔方案中容纳所有谐振腔的最小矩形的面

2
