2017106977502一种萃取盐湖卤水中铷和铯的方法.pdf

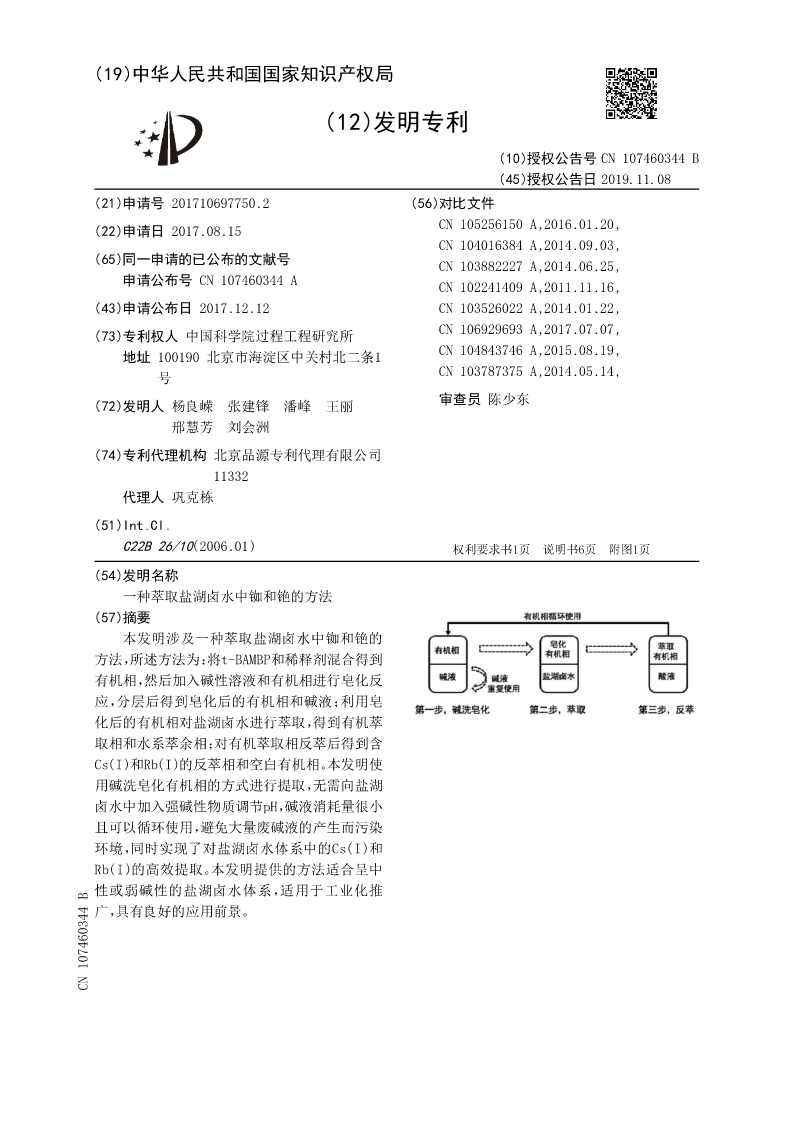

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN107460344B
(45)授权公告日2019.11.08
(21)申请号201710697750.2(56)对比文件
(22)申请日2017.08.15CN105256150A,2016.01.20,
CN104016384A,2014.09.03,
(65)同一申请的已公布的文献号CN103882227A,2014.06.25,
申请公布号CN107460344ACN102241409A,2011.11.16,
(43)申请公布日2017.12.12CN103526022A,2014.01.22,
(73)专利权人中国科学院过程工程研究所CN106929693A,2017.07.07,
地址100190北京市海淀区中关村北二条1CN104843746A,2015.08.19,
号CN103787375A,2014.05.14,
(72)发明人杨良嵘张建锋潘峰王丽审查员陈少东
邢慧芳刘会洲
(74)专利代理机构北京品源专利代理有限公司
11332
代理人巩克栋
(51)Int.Cl.
C22B26/10(2006.01)权利要求书1页说明书6页附图1页
(54)发明名称
一种萃取盐湖卤水中铷和铯的方法
(57)摘要
本发明涉及一种萃取盐湖卤水中铷和铯的
方法，所述方法为：将t-BAMBP和稀释剂混合得到
有机相，然后加入碱性溶液和有机相进行皂化反
应，分层后得到皂化后的有机相和碱液；利用皂
化后的有机相对盐湖卤水进行萃取，得到有机萃
取相和水系萃余相；对有机萃取相反萃后得到含
Cs(I)和Rb(I)的反萃相和空白有机相。本发明使
用碱洗皂化有机相的方式进行提取，无需向盐湖
卤水中加入强碱性物质调节pH，碱液消耗量很小
且可以循环使用，避免大量废碱液的产生而污染
环境，同时实现了对盐湖卤水体系中的Cs(I)和
Rb(I)的高效提取。本发明提供的方法适合呈中
性或弱碱性的盐湖卤水体系，适用于工业化推
广，具有良好的应用前景。
CN107460344B

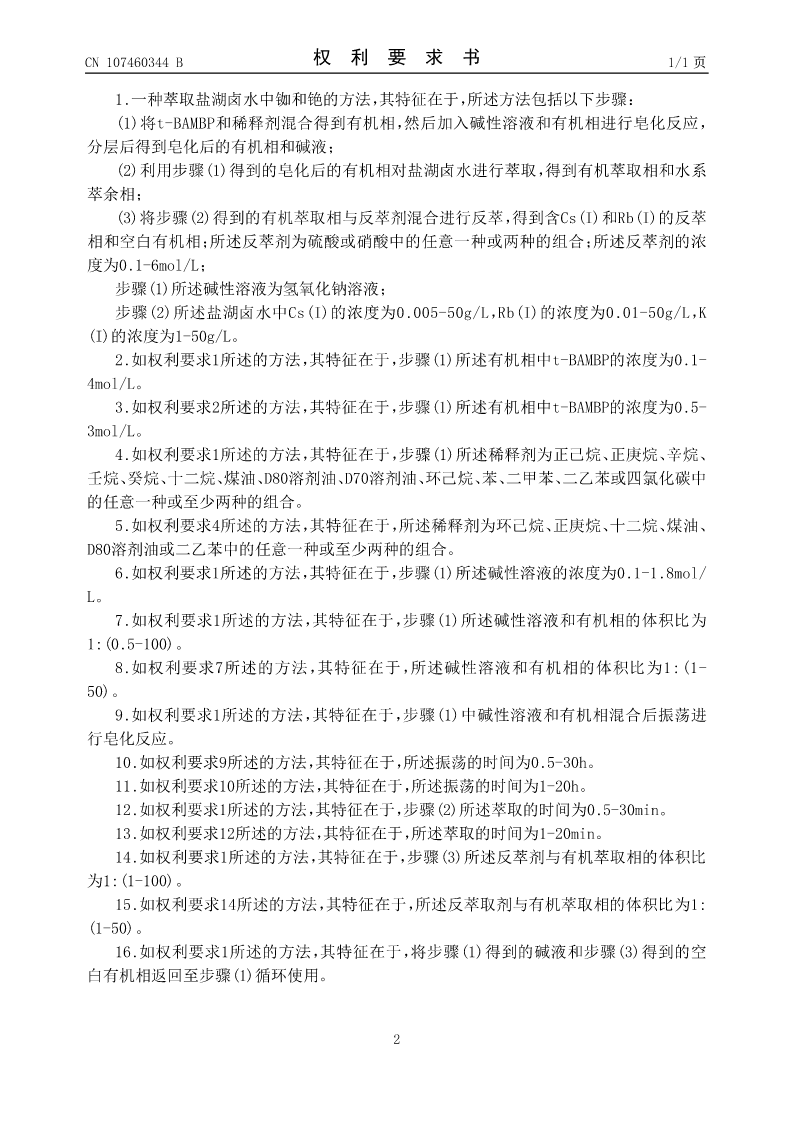

CN107460344B权利要求书1/1页

1.一种萃取盐湖卤水中铷和铯的方法，其特征在于，所述方法包括以下步骤：
(1)将t-BAMBP和稀释剂混合得到有机相，然后加入碱性溶液和有机相进行皂化反应，
分层后得到皂化后的有机相和碱液；
(2)利用步骤(1)得到的皂化后的有机相对盐湖卤水进行萃取，得到有机萃取相和水系
萃余相；
(3)将步骤(2)得到的有机萃取相与反萃剂混合进行反萃，得到含Cs(I)和Rb(I)的反萃
相和空白有机相；所述反萃剂为硫酸或硝酸中的任意一种或两种的组合；所述反萃剂的浓
度为0.1-6mol/L；
步骤(1)所述碱性溶液为氢氧化钠溶液；
步骤(2)所述盐湖卤水中Cs(I)的浓度为0.005-50g/L，Rb(I)的浓度为0.01-50g/L，K
(I)的浓度为1-50g/L。
2.如权利要求1所述的方法，其特征在于，步骤(1)所述有机相中t-BAMBP的浓度为0.1-
4mol/L。
3.如权利要求2所述的方法，其特征在于，步骤(1)所述有机相中t-BAMBP的浓度为0.5-
3mol/L。
4.如权利要求1所述的方法，其特征在于，步骤(1)所述稀释剂为正己烷、正庚烷、辛烷、
壬烷、癸烷、十二烷、煤油、D80溶剂油、D70溶剂油、环己烷、苯、二甲苯、二乙苯或四氯化碳中
的任意一种或至少两种的组合。
5.如权利要求4所述的方法，其特征在于，所述稀释剂为环己烷、正庚烷、十二烷、煤油、
D80溶剂油或二乙苯中的任意一种或至少两种的组合。
6.如权利要求1所述的方法，其特征在于，步骤(1)所述碱性溶液的浓度为0.1-1.8mol/
L。
7.如权利要求1所述的方法，其特征在于，步骤(1)所述碱性溶液和有机相的体积比为
1:(0.5-100)。
8.如权利要求7所述的方法，其特征在于，所述碱性溶液和有机相的体积比为1:(1-
50)。
9.如权利要求1所述的方法，其特征在于，步骤(1)中碱性溶液和有机相混合后振荡进
行皂化反应。
10.如权利要求9所述的方法，其特征在于，所述振荡的时间为0.5-30h。
11.如权利要求10所述的方法，其特征在于，所述振荡的时间为1-20h。
12.如权利要求1所述的方法，其特征在于，步骤(2)所述萃取的时间为0.5-30min。
13.如权利要求12所述的方法，其特征在于，所述萃取的时间为1-20min。
14.如权利要求1所述的方法，其特征在于，步骤(3)所述反萃剂与有机萃取相的体积比
为1:(1-100)。
15.如权利要求14所述的方法，其特征在于，所述反萃取剂与有机萃取相的体积比为1:
(1-50)。
16.如权利要求1所述的方法，其特征
