2017107793101放疗质控文件传输方法,装置及系统.pdf

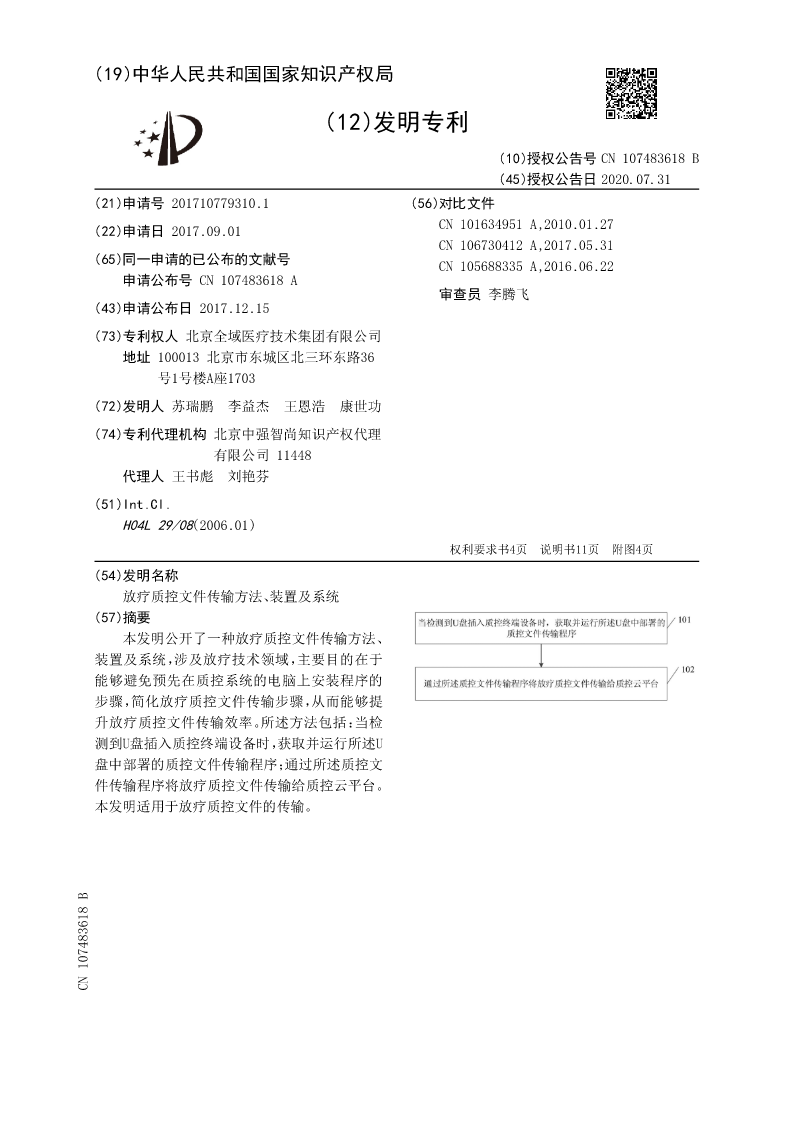

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN107483618B
(45)授权公告日2020.07.31
(21)申请号201710779310.1(56)对比文件
(22)申请日2017.09.01CN101634951A,2010.01.27
CN106730412A,2017.05.31
(65)同一申请的已公布的文献号CN105688335A,2016.06.22
申请公布号CN107483618A
审查员李腾飞
(43)申请公布日2017.12.15

(73)专利权人北京全域医疗技术集团有限公司
地址100013北京市东城区北三环东路36
号1号楼A座1703
(72)发明人苏瑞鹏李益杰王恩浩康世功
(74)专利代理机构北京中强智尚知识产权代理
有限公司11448
代理人王书彪刘艳芬
(51)Int.Cl.
H04L29/08(2006.01)
权利要求书4页说明书11页附图4页
(54)发明名称
放疗质控文件传输方法、装置及系统
(57)摘要
本发明公开了一种放疗质控文件传输方法、
装置及系统，涉及放疗技术领域，主要目的在于
能够避免预先在质控系统的电脑上安装程序的
步骤，简化放疗质控文件传输步骤，从而能够提
升放疗质控文件传输效率。所述方法包括：当检
测到U盘插入质控终端设备时，获取并运行所述U
盘中部署的质控文件传输程序；通过所述质控文
件传输程序将放疗质控文件传输给质控云平台。
本发明适用于放疗质控文件的传输。
CN107483618B

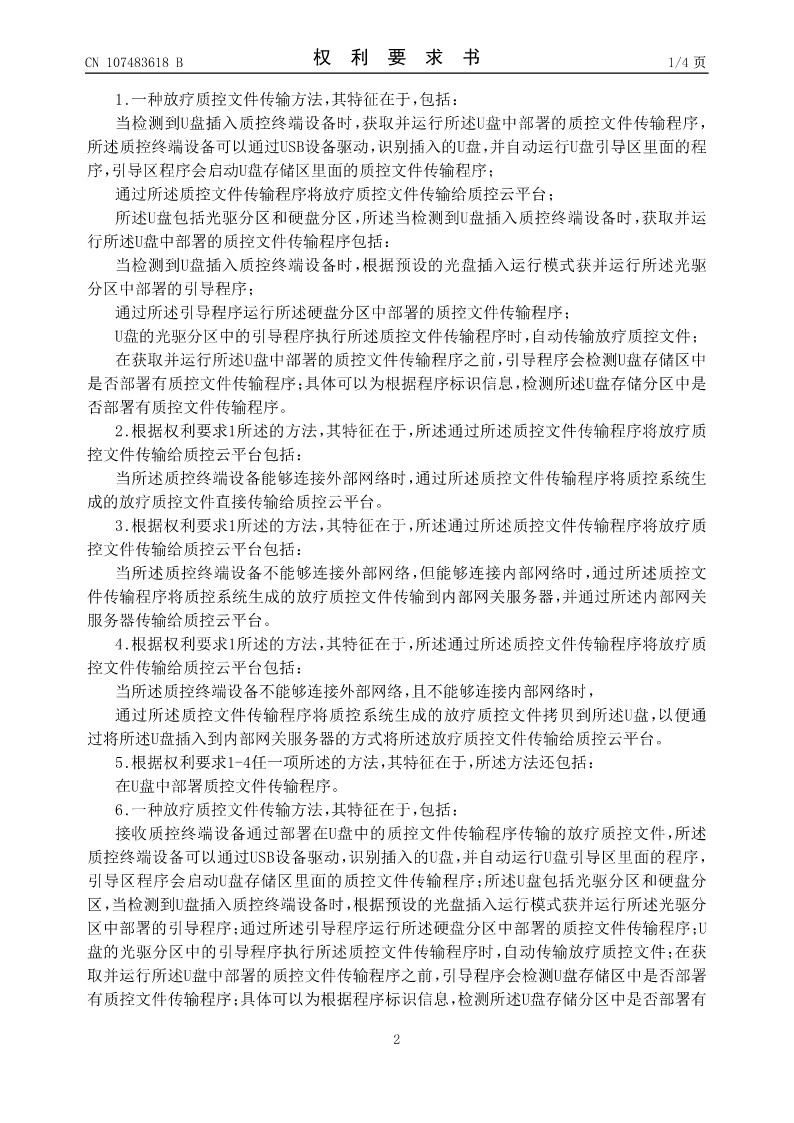

CN107483618B权利要求书1/4页

1.一种放疗质控文件传输方法，其特征在于，包括：
当检测到U盘插入质控终端设备时，获取并运行所述U盘中部署的质控文件传输程序，
所述质控终端设备可以通过USB设备驱动，识别插入的U盘，并自动运行U盘引导区里面的程
序，引导区程序会启动U盘存储区里面的质控文件传输程序；
通过所述质控文件传输程序将放疗质控文件传输给质控云平台；
所述U盘包括光驱分区和硬盘分区，所述当检测到U盘插入质控终端设备时，获取并运
行所述U盘中部署的质控文件传输程序包括：
当检测到U盘插入质控终端设备时，根据预设的光盘插入运行模式获并运行所述光驱
分区中部署的引导程序；
通过所述引导程序运行所述硬盘分区中部署的质控文件传输程序；
U盘的光驱分区中的引导程序执行所述质控文件传输程序时，自动传输放疗质控文件；
在获取并运行所述U盘中部署的质控文件传输程序之前，引导程序会检测U盘存储区中
是否部署有质控文件传输程序；具体可以为根据程序标识信息，检测所述U盘存储分区中是
否部署有质控文件传输程序。
2.根据权利要求1所述的方法，其特征在于，所述通过所述质控文件传输程序将放疗质
控文件传输给质控云平台包括：
当所述质控终端设备能够连接外部网络时，通过所述质控文件传输程序将质控系统生
成的放疗质控文件直接传输给质控云平台。
3.根据权利要求1所述的方法，其特征在于，所述通过所述质控文件传输程序将放疗质
控文件传输给质控云平台包括：
当所述质控终端设备不能够连接外部网络，但能够连接内部网络时，通过所述质控文
件传输程序将质控系统生成的放疗质控文件传输到内部网关服务器，并通过所述内部网关
服务器传输给质控云平台。
4.根据权利要求1所述的方法，其特征在于，所述通过所述质控文件传输程序将放疗质
控文件传输给质控云平台包括：
当所述质控终端设备不能够连接外部网络，且不能够连接内部网络时，
通过所述质控文件传输程序将质控系统生成的放疗质控文件拷贝到所述U盘，以便通
过将所述U盘插入到内部网关服务器的方式将所述放疗质控文件传输给质控云平台。
5.根据权利要求1-4任一项所述的方法，其特征在于，所述方法还包括：
在U盘中部署质控文件传输程序。
6.一种放疗质控文件传输方法，其特征在于，包括：
接收质控终端设备通过部署在U盘中的质控文件传输程序传输的放疗质控文件，所述
质控终端设备可以通过USB设备驱动，识别插入的U盘，并自动运行U盘引导区里面的程序，
引导区程序会启动U盘存储区里面的质控文件传输程序；所述U盘包括光驱分区和硬盘分
区，当检测到U盘插入质控终端设备时，根据预设的光盘插入运行模式获并运行所述光驱分
区中部署的引导程序；通过所述引导程序运行所述硬盘分区中部署的质控文件传输程序；U
盘的光驱分区中的引导程序执行所述质控文件传输程序时，自动传输放疗质控文件；在获
取并运行所述U盘中部署的质控文件传输程序之前，引导程序会检测U盘存储区中是否部署
有质控文件传输程序；具体可以为根据程序标识信息，检测所述U盘存储分区中是否部署有

2
CN107483618B权利要求书2/4页
质控文件传输程序；对所述放疗质控文件进行展示或者分析。
7.一种
