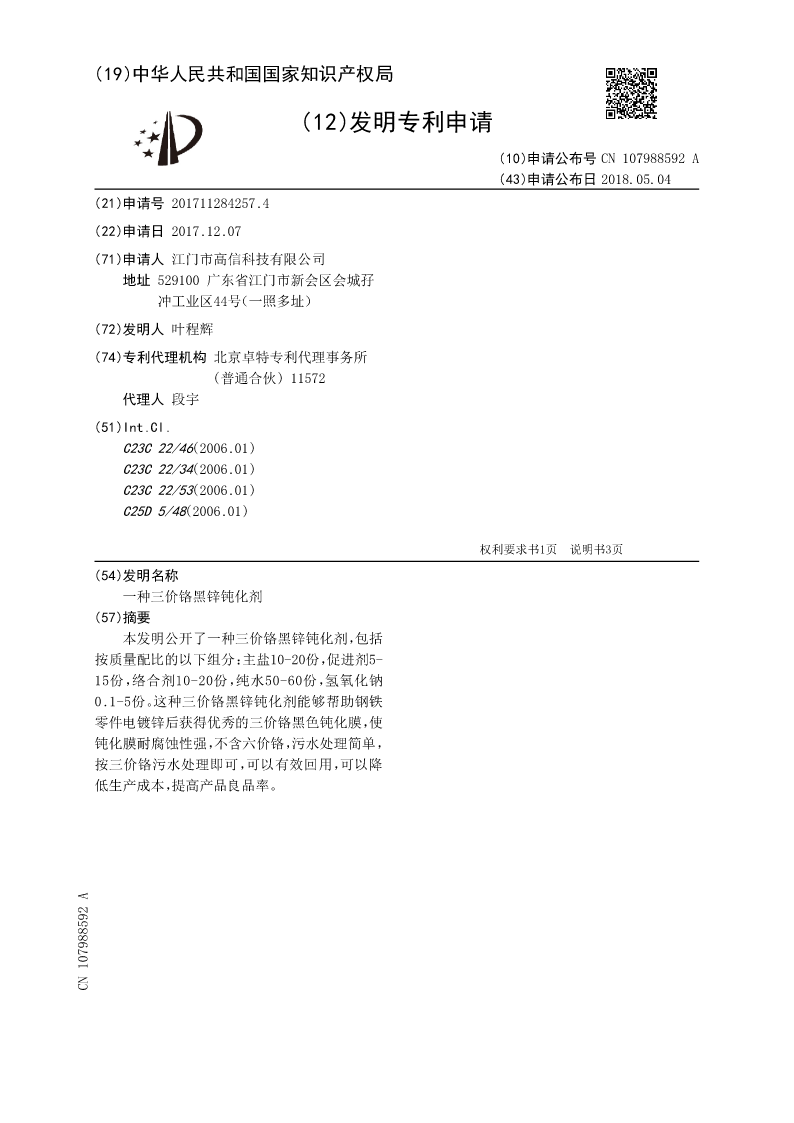

2017112842574一种三价铬黑锌钝化剂.pdf

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN107988592A
(43)申请公布日2018.05.04
(21)申请号201711284257.4
(22)申请日2017.12.07
(71)申请人江门市高信科技有限公司
地址529100广东省江门市新会区会城孖
冲工业区44号（一照多址）
(72)发明人叶程辉
(74)专利代理机构北京卓特专利代理事务所
(普通合伙)11572
代理人段宇
(51)Int.Cl.
C23C22/46(2006.01)
C23C22/34(2006.01)
C23C22/53(2006.01)
C25D5/48(2006.01)

权利要求书1页说明书3页
(54)发明名称
一种三价铬黑锌钝化剂
(57)摘要
本发明公开了一种三价铬黑锌钝化剂，包括
按质量配比的以下组分：主盐10-20份，促进剂5-
15份，络合剂10-20份，纯水50-60份，氢氧化钠
0.1-5份。这种三价铬黑锌钝化剂能够帮助钢铁
零件电镀锌后获得优秀的三价铬黑色钝化膜，使
钝化膜耐腐蚀性强，不含六价铬，污水处理简单，
按三价铬污水处理即可，可以有效回用，可以降
低生产成本，提高产品良品率。
CN107988592A

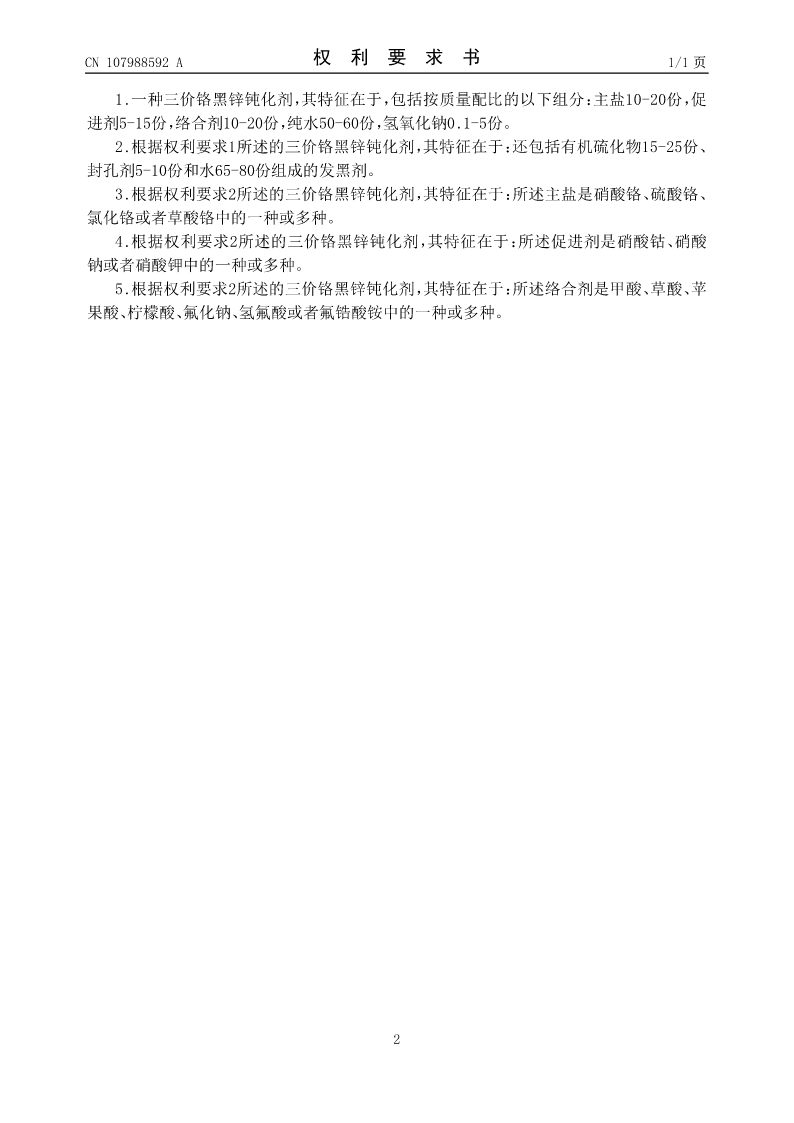

CN107988592A权利要求书1/1页

1.一种三价铬黑锌钝化剂，其特征在于，包括按质量配比的以下组分：主盐10-20份，促
进剂5-15份，络合剂10-20份，纯水50-60份，氢氧化钠0.1-5份。
2.根据权利要求1所述的三价铬黑锌钝化剂，其特征在于：还包括有机硫化物15-25份、
封孔剂5-10份和水65-80份组成的发黑剂。
3.根据权利要求2所述的三价铬黑锌钝化剂，其特征在于：所述主盐是硝酸铬、硫酸铬、
氯化铬或者草酸铬中的一种或多种。
4.根据权利要求2所述的三价铬黑锌钝化剂，其特征在于：所述促进剂是硝酸钴、硝酸
钠或者硝酸钾中的一种或多种。
5.根据权利要求2所述的三价铬黑锌钝化剂，其特征在于：所述络合剂是甲酸、草酸、苹
果酸、柠檬酸、氟化钠、氢氟酸或者氟锆酸铵中的一种或多种。

2

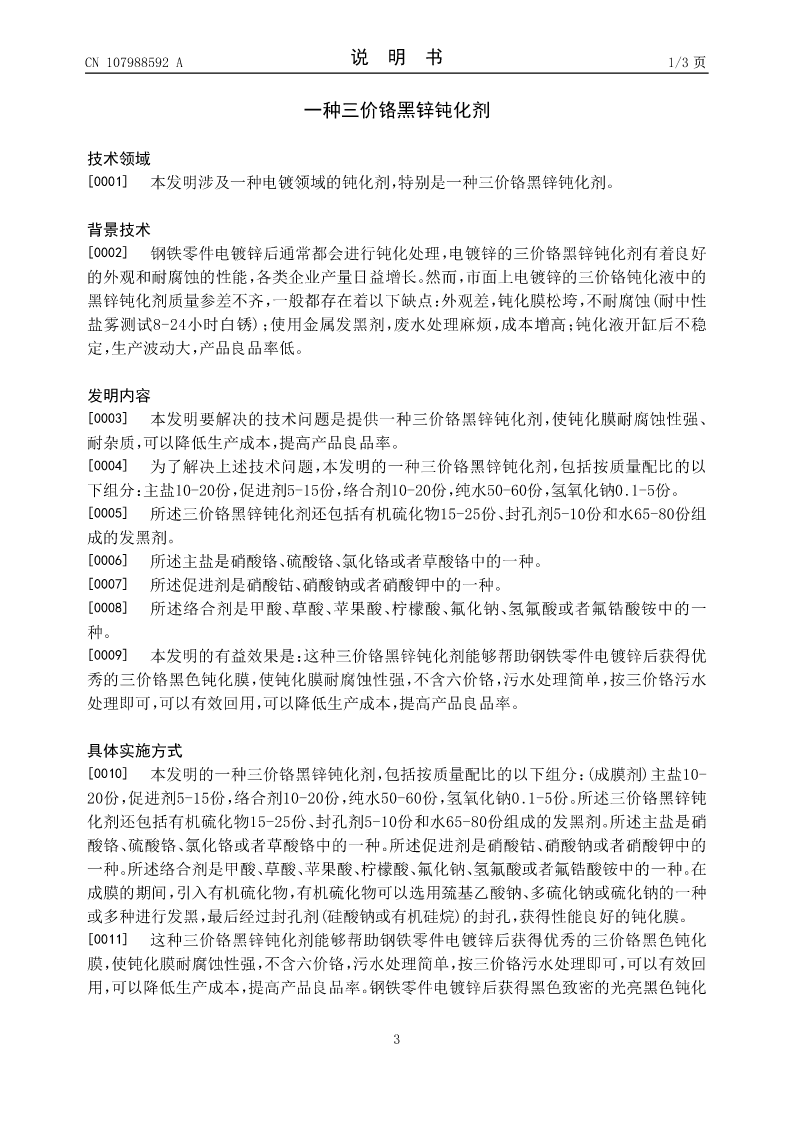

CN107988592A说明书1/3页

一种三价铬黑锌钝化剂

技术领域
[0001]本发明涉及一种电镀领域的钝化剂，特别是一种三价铬黑锌钝化剂。

背景技术
[0002]钢铁零件电镀锌后通常都会进行钝化处理，电镀锌的三价铬黑锌钝化剂有着良好
的外观和耐腐蚀的性能，各类企业产量日益增长。然而，市面上电镀锌的三价铬钝化液中的
黑锌钝化剂质量参差不齐，一般都存在着以下缺点：外观差，钝化膜松垮，不耐腐蚀(耐中性
盐雾测试8-24小时白锈)；使用金属发黑剂，废水处理麻烦，成本增高；钝化液开缸后不稳
定，生产波动大，产品良品率低。

发明内容
[0003]本发明要解决的技术问题是提供一种三价铬黑锌钝化剂，使钝化膜耐腐蚀性强、
耐杂质，可以降低生产成本，提高产品良品率。
[0004]为了解决上述技术问题，本发明的一种三价铬黑锌钝化剂，包括按质量配比的以
下组分：主盐10-20份，促进剂5-15份，络合剂10-20份，纯水50-60份，氢氧化钠0.1-5份。
[0005]所述三价铬黑锌钝化剂还包括有机硫化物15-25份、封孔剂5-10份和水65-80份组
成的发黑剂。
[0006]所述主盐是硝酸铬、硫酸铬、氯化铬或者草酸铬中的一种。
[0007]所述促进剂是硝酸钴、硝酸钠或者硝酸钾中的一种。
[0008]所述络合剂是甲酸、草酸、苹果酸、柠檬酸、氟化钠、氢氟酸或者氟锆酸铵中的一
种。
[0009]本发明的有益效果是：这种三价铬黑锌钝化剂能够帮助钢铁零件电镀锌后获得优
秀的三价铬黑色钝化膜，使钝化膜耐腐蚀性强，不含六价铬，污水处理简单，按三价铬污水
处理即可，可以有效回用，可以降低生产成本，提高产品良品率。

具体实施方式
[0010]本发明的一种三价铬黑锌钝化剂，包括按质量配比的以下组分：(成膜剂)主盐10-
20份，促进剂5-15份，络合剂10-20份，纯水50-60份，氢氧化钠0.1-5份。所述三价铬黑锌钝
化剂还包括有机硫化物15-25份、封孔剂5-10份和水65-80份组成的发黑剂。所述主盐是硝
酸铬、硫酸铬、氯化铬或者草酸铬中的一种。所述促进剂是硝酸钴、硝酸钠或者硝酸钾中的
一种。所述络合剂是甲酸、草酸、苹果酸、柠檬酸、氟化钠、氢氟酸或者氟锆酸铵中的一种。在
成膜的期间，引入有机硫化物，有机硫化物可以选用巯基乙酸钠、多硫化钠或硫化钠的一种
或多种进行发黑，最后经过封孔剂(硅酸钠或有机硅烷)的封孔，获得性能良好的钝化膜。
[0011]这种三价铬黑锌钝化剂能够帮助钢铁零件电镀锌后获得优秀的三价铬黑色钝化
膜，使钝化膜耐腐蚀性强，不含六价铬，污水处理简单，按三价铬污水
