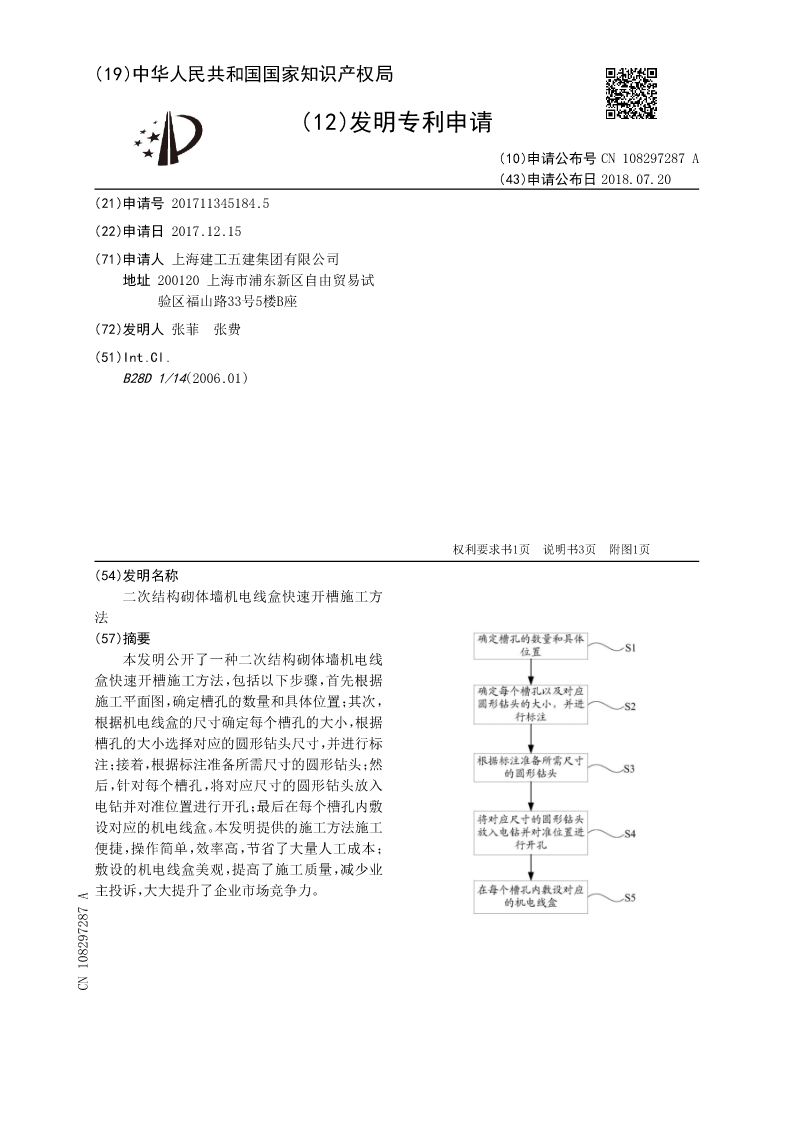

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN108297287A
(43)申请公布日2018.07.20
(21)申请号201711345184.5
(22)申请日2017.12.15
(71)申请人上海建工五建集团有限公司
地址200120上海市浦东新区自由贸易试
验区福山路33号5楼B座
(72)发明人张菲张费
(51)Int.Cl.
B28D1/14(2006.01)

权利要求书1页说明书3页附图1页
(54)发明名称
二次结构砌体墙机电线盒快速开槽施工方
法
(57)摘要
本发明公开了一种二次结构砌体墙机电线
盒快速开槽施工方法，包括以下步骤，首先根据
施工平面图，确定槽孔的数量和具体位置；其次，
根据机电线盒的尺寸确定每个槽孔的大小，根据
槽孔的大小选择对应的圆形钻头尺寸，并进行标
注；接着，根据标注准备所需尺寸的圆形钻头；然
后，针对每个槽孔，将对应尺寸的圆形钻头放入
电钻并对准位置进行开孔；最后在每个槽孔内敷
设对应的机电线盒。本发明提供的施工方法施工
便捷，操作简单，效率高，节省了大量人工成本；
敷设的机电线盒美观，提高了施工质量，减少业
主投诉，大大提升了企业市场竞争力。
CN108297287A

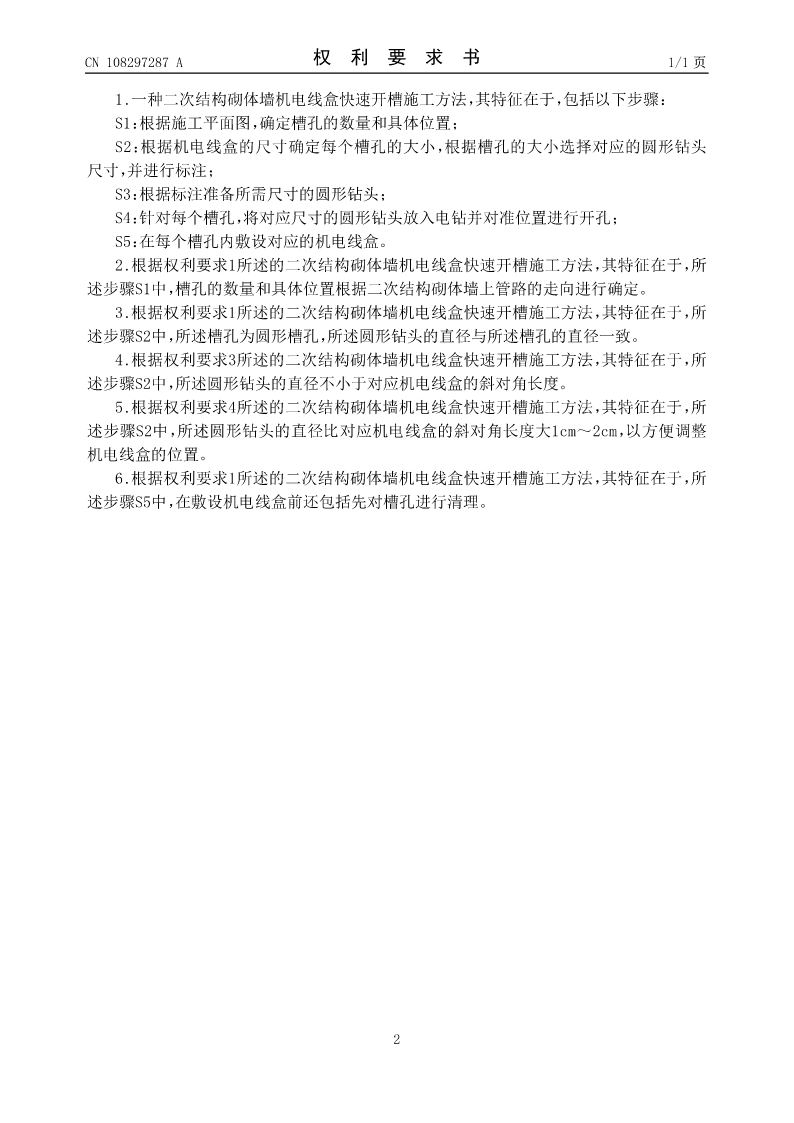

CN108297287A权利要求书1/1页

1.一种二次结构砌体墙机电线盒快速开槽施工方法，其特征在于，包括以下步骤：
S1：根据施工平面图，确定槽孔的数量和具体位置；
S2：根据机电线盒的尺寸确定每个槽孔的大小，根据槽孔的大小选择对应的圆形钻头
尺寸，并进行标注；
S3：根据标注准备所需尺寸的圆形钻头；
S4：针对每个槽孔，将对应尺寸的圆形钻头放入电钻并对准位置进行开孔；
S5：在每个槽孔内敷设对应的机电线盒。
2.根据权利要求1所述的二次结构砌体墙机电线盒快速开槽施工方法，其特征在于，所
述步骤S1中，槽孔的数量和具体位置根据二次结构砌体墙上管路的走向进行确定。
3.根据权利要求1所述的二次结构砌体墙机电线盒快速开槽施工方法，其特征在于，所
述步骤S2中，所述槽孔为圆形槽孔，所述圆形钻头的直径与所述槽孔的直径一致。
4.根据权利要求3所述的二次结构砌体墙机电线盒快速开槽施工方法，其特征在于，所
述步骤S2中，所述圆形钻头的直径不小于对应机电线盒的斜对角长度。
5.根据权利要求4所述的二次结构砌体墙机电线盒快速开槽施工方法，其特征在于，所
述步骤S2中，所述圆形钻头的直径比对应机电线盒的斜对角长度大1cm～2cm，以方便调整
机电线盒的位置。
6.根据权利要求1所述的二次结构砌体墙机电线盒快速开槽施工方法，其特征在于，所
述步骤S5中，在敷设机电线盒前还包括先对槽孔进行清理。

2

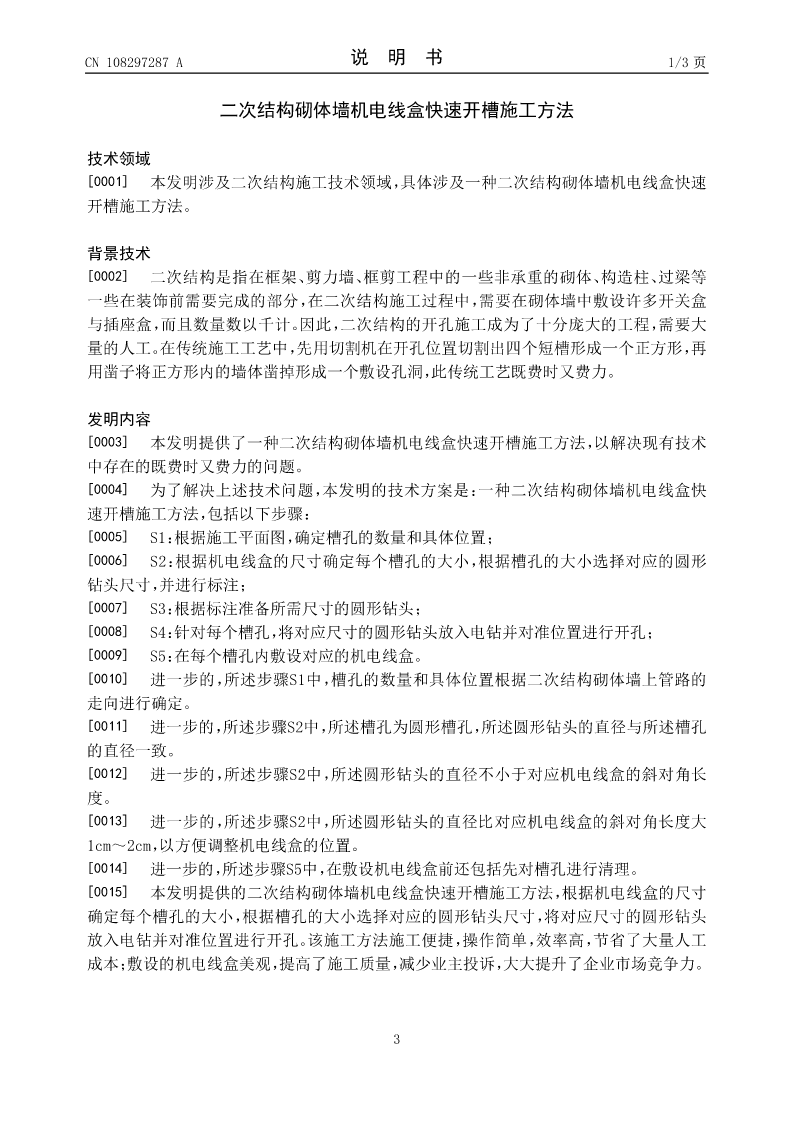

CN108297287A说明书1/3页

二次结构砌体墙机电线盒快速开槽施工方法

技术领域
[0001]本发明涉及二次结构施工技术领域，具体涉及一种二次结构砌体墙机电线盒快速
开槽施工方法。

背景技术
[0002]二次结构是指在框架、剪力墙、框剪工程中的一些非承重的砌体、构造柱、过梁等
一些在装饰前需要完成的部分，在二次结构施工过程中，需要在砌体墙中敷设许多开关盒
与插座盒，而且数量数以千计。因此，二次结构的开孔施工成为了十分庞大的工程，需要大
量的人工。在传统施工工艺中，先用切割机在开孔位置切割出四个短槽形成一个正方形，再
用凿子将正方形内的墙体凿掉形成一个敷设孔洞，此传统工艺既费时又费力。

发明内容
[0003]本发明提供了一种二次结构砌体墙机电线盒快速开槽施工方法，以解决现有技术
中存在的既费时又费力的问题。
[0004]为了解决上述技术问题，本发明的技术方案是：一种二次结构砌体墙机电线盒快
速开槽施工方法，包括以下步骤：
[0005]S1：根据施工平面图，确定槽孔的数量和具体位置；
[0006]S2：根据机电线盒的尺寸确定每个槽孔的大小，根据槽孔的大小选择对应的圆形
钻头尺寸，并进行标注；
[0007]S3：根据标注准备所需尺寸的圆形钻头；
[0008]S4：针对每个槽孔，将对应尺寸的圆形钻头放入电钻并对准位置进行开孔；
[0009]S5：在每个槽孔内敷设对应的机电线盒。
[0010]进一步的，所述步骤S1中，槽孔的数量和具体位置根据二次结构砌体墙上管路的
走向进行确定。
[0011]进一步的，所述步骤S2中，所述槽孔为圆形槽孔，所述圆形钻头的直径与所述槽孔
的直径一致。
[0012]进一步的，所述步骤S2中，所述圆形钻头的直径不小于对应机电线盒的斜对角长
度。
[0013]进一步的，所述步骤S2中，所述圆形钻头的直径比对应机电线盒的斜对角长度大
1cm～2cm，以方便调整机电线盒的位置。

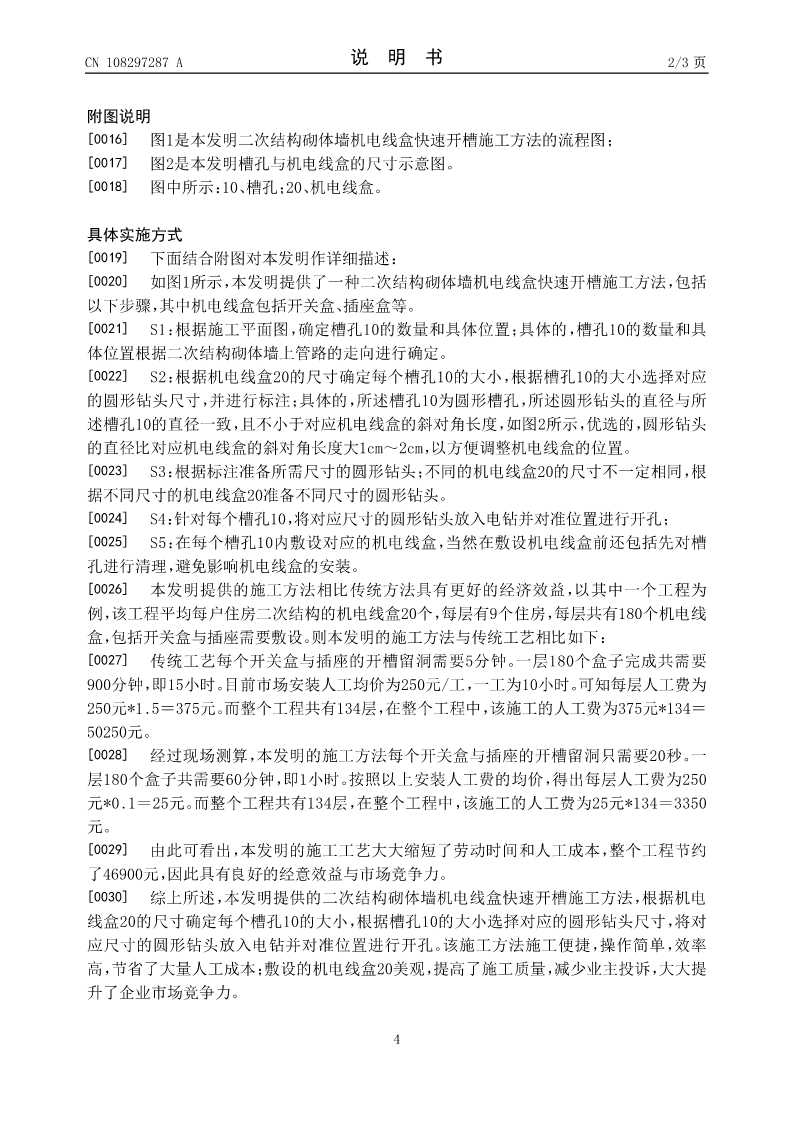

[0014]进一步的，所述步骤S5中，在敷设机电线盒前还包括先对槽孔进行清
