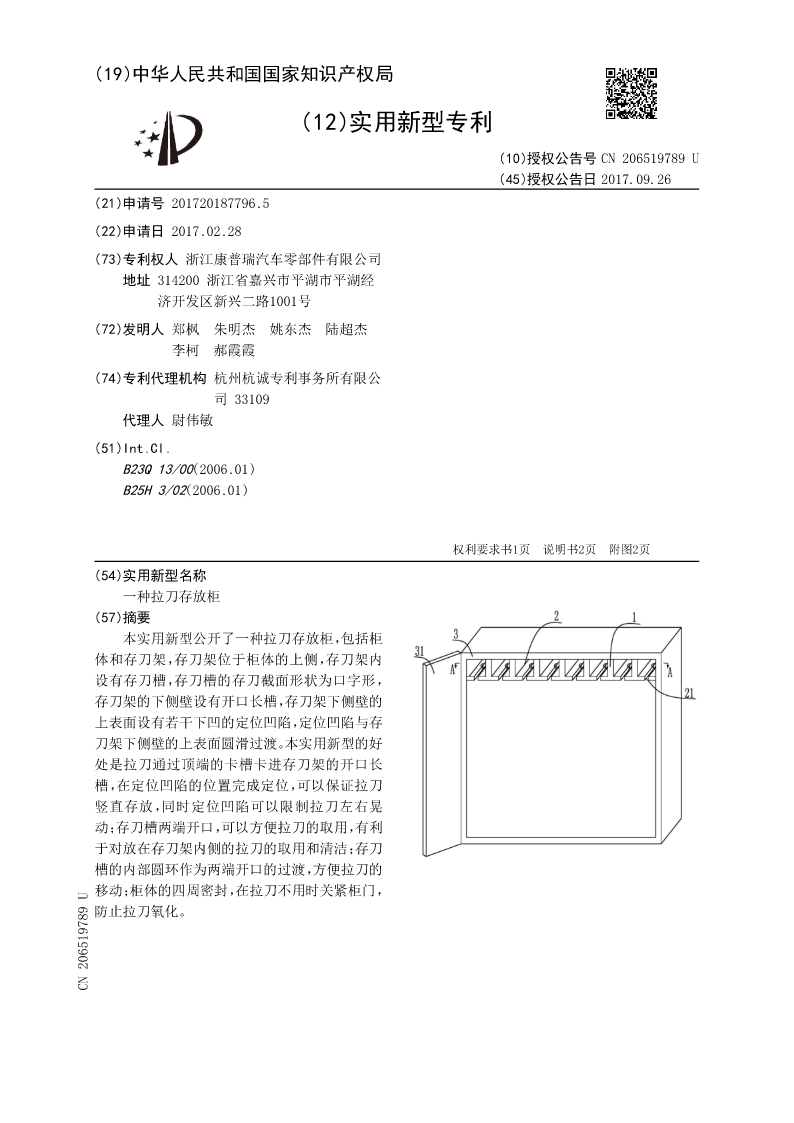

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN206519789U
(45)授权公告日2017.09.26
(21)申请号201720187796.5
(22)申请日2017.02.28
(73)专利权人浙江康普瑞汽车零部件有限公司
地址314200浙江省嘉兴市平湖市平湖经
济开发区新兴二路1001号
(72)发明人郑枫朱明杰姚东杰陆超杰
李柯郝霞霞
(74)专利代理机构杭州杭诚专利事务所有限公
司33109
代理人尉伟敏
(51)Int.Cl.
B23Q13/00(2006.01)
B25H3/02(2006.01)



权利要求书1页说明书2页附图2页
(54)实用新型名称
一种拉刀存放柜
(57)摘要
本实用新型公开了一种拉刀存放柜,包括柜
体和存刀架,存刀架位于柜体的上侧,存刀架内
设有存刀槽,存刀槽的存刀截面形状为口字形,
存刀架的下侧壁设有开口长槽,存刀架下侧壁的
上表面设有若干下凹的定位凹陷,定位凹陷与存
刀架下侧壁的上表面圆滑过渡。本实用新型的好
处是拉刀通过顶端的卡槽卡进存刀架的开口长
槽,在定位凹陷的位置完成定位,可以保证拉刀
竖直存放,同时定位凹陷可以限制拉刀左右晃
动;存刀槽两端开口,可以方便拉刀的取用,有利
于对放在存刀架内侧的拉刀的取用和清洁;存刀
槽的内部圆环作为两端开口的过渡,方便拉刀的
移动;柜体的四周密封,在拉刀不用时关紧柜门,
防止拉刀氧化。
CN206519789U

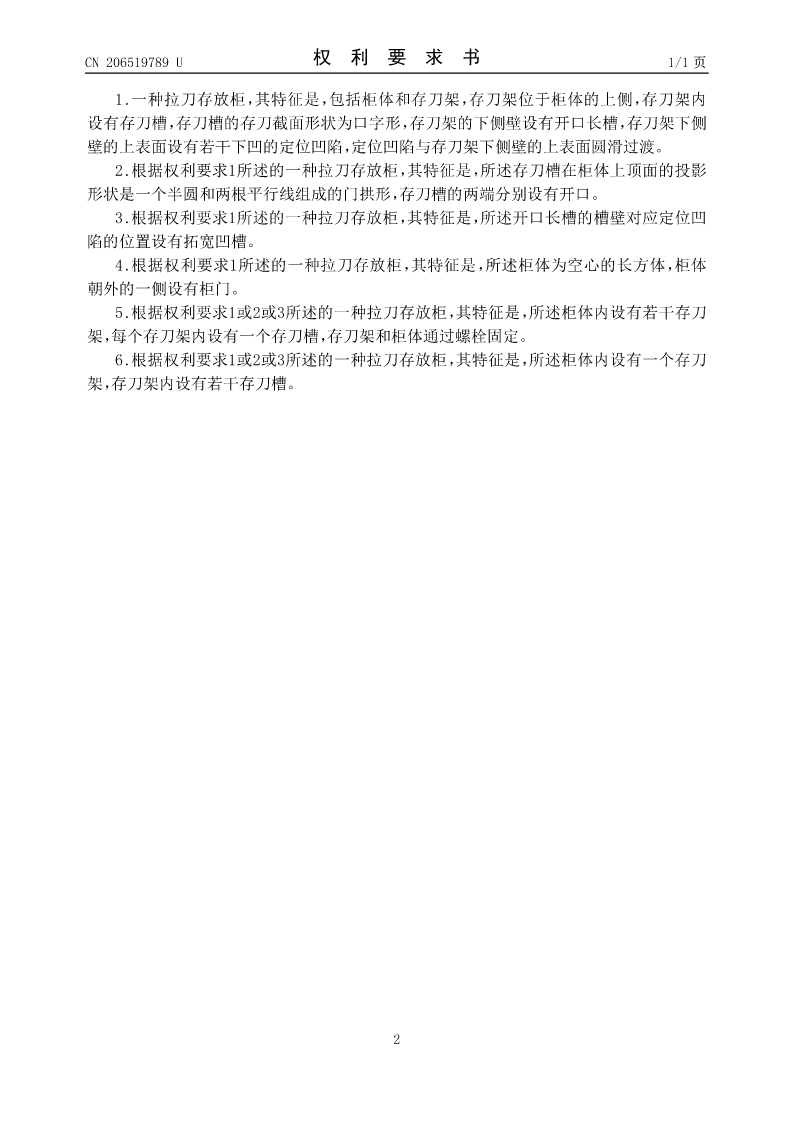

CN206519789U权利要求书1/1页

1.一种拉刀存放柜,其特征是,包括柜体和存刀架,存刀架位于柜体的上侧,存刀架内
设有存刀槽,存刀槽的存刀截面形状为口字形,存刀架的下侧壁设有开口长槽,存刀架下侧
壁的上表面设有若干下凹的定位凹陷,定位凹陷与存刀架下侧壁的上表面圆滑过渡。
2.根据权利要求1所述的一种拉刀存放柜,其特征是,所述存刀槽在柜体上顶面的投影
形状是一个半圆和两根平行线组成的门拱形,存刀槽的两端分别设有开口。
3.根据权利要求1所述的一种拉刀存放柜,其特征是,所述开口长槽的槽壁对应定位凹
陷的位置设有拓宽凹槽。
4.根据权利要求1所述的一种拉刀存放柜,其特征是,所述柜体为空心的长方体,柜体
朝外的一侧设有柜门。
5.根据权利要求1或2或3所述的一种拉刀存放柜,其特征是,所述柜体内设有若干存刀
架,每个存刀架内设有一个存刀槽,存刀架和柜体通过螺栓固定。
6.根据权利要求1或2或3所述的一种拉刀存放柜,其特征是,所述柜体内设有一个存刀
架,存刀架内设有若干存刀槽。


2

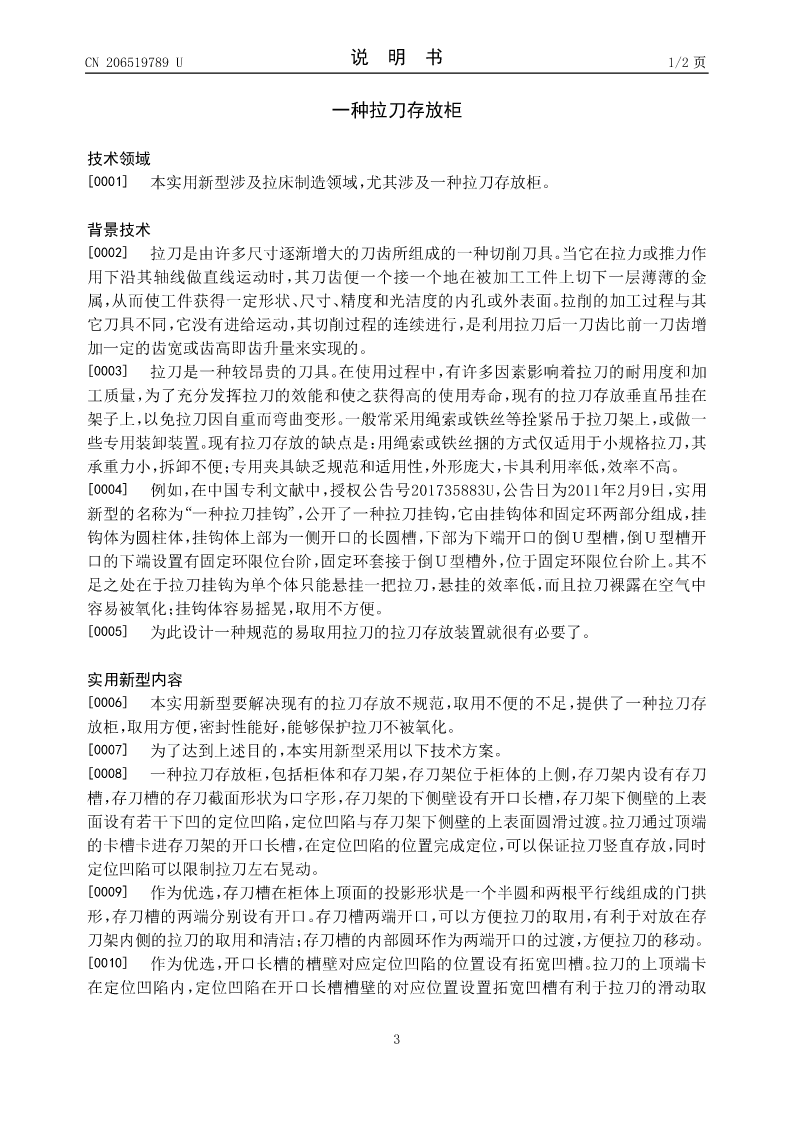

CN206519789U说明书1/2页

一种拉刀存放柜

技术领域
[0001]本实用新型涉及拉床制造领域,尤其涉及一种拉刀存放柜。

背景技术
[0002]拉刀是由许多尺寸逐渐增大的刀齿所组成的一种切削刀具。当它在拉力或推力作
用下沿其轴线做直线运动时,其刀齿便一个接一个地在被加工工件上切下一层薄薄的金
属,从而使工件获得一定形状、尺寸、精度和光洁度的内孔或外表面。拉削的加工过程与其
它刀具不同,它没有进给运动,其切削过程的连续进行,是利用拉刀后一刀齿比前一刀齿增
加一定的齿宽或齿高即齿升量来实现的。
[0003]拉刀是一种较昂贵的刀具。在使用过程中,有许多因素影响着拉刀的耐用度和加
工质量,为了充分发挥拉刀的效能和使之获得高的使用寿命,现有的拉刀存放垂直吊挂在
架子上,以免拉刀因自重而弯曲变形。一般常采用绳索或铁丝等拴紧吊于拉刀架上,或做一
些专用装卸装置。现有拉刀存放的缺点是:用绳索或铁丝捆的方式仅适用于小规格拉刀,其
承重力小,拆卸不便;专用夹具缺乏规范和适用性,外形庞大,卡具利用率低,效率不高。
[0004]例如,在中国专利文献中,授权公告号201735883U,公告日为2011年2月9日,实用
新型的名称为“一种拉刀挂钩”,公开了一种拉刀挂钩,它由挂钩体和固定环两部分组成,挂
钩体为圆柱体,挂钩体上部为一侧开口的长圆槽,下部为下端开口的倒U型槽,倒U型槽开
口的下端设置有固定环限位台阶,固定环套接于倒U型槽外,位于固定环限位台阶上。其不
足之处在于拉刀挂钩为单个体只能悬挂一把拉刀,悬挂的效率低,而且拉刀裸露在空气中
容易被氧化;挂钩体容易摇晃,取用不方便。
[0005]为此设计一种规范的易取用拉刀的拉刀存放装置就很有必要了。

实用新型内容
[0006]本实用新型要解决现有的拉刀存放不规范,取用不便的不足,提供了一种拉刀存
放柜,取用方便,密封性能好,能够保护拉刀不被氧化。
[0007]为了达到上述目的,本实用新型采用以下技术方案。

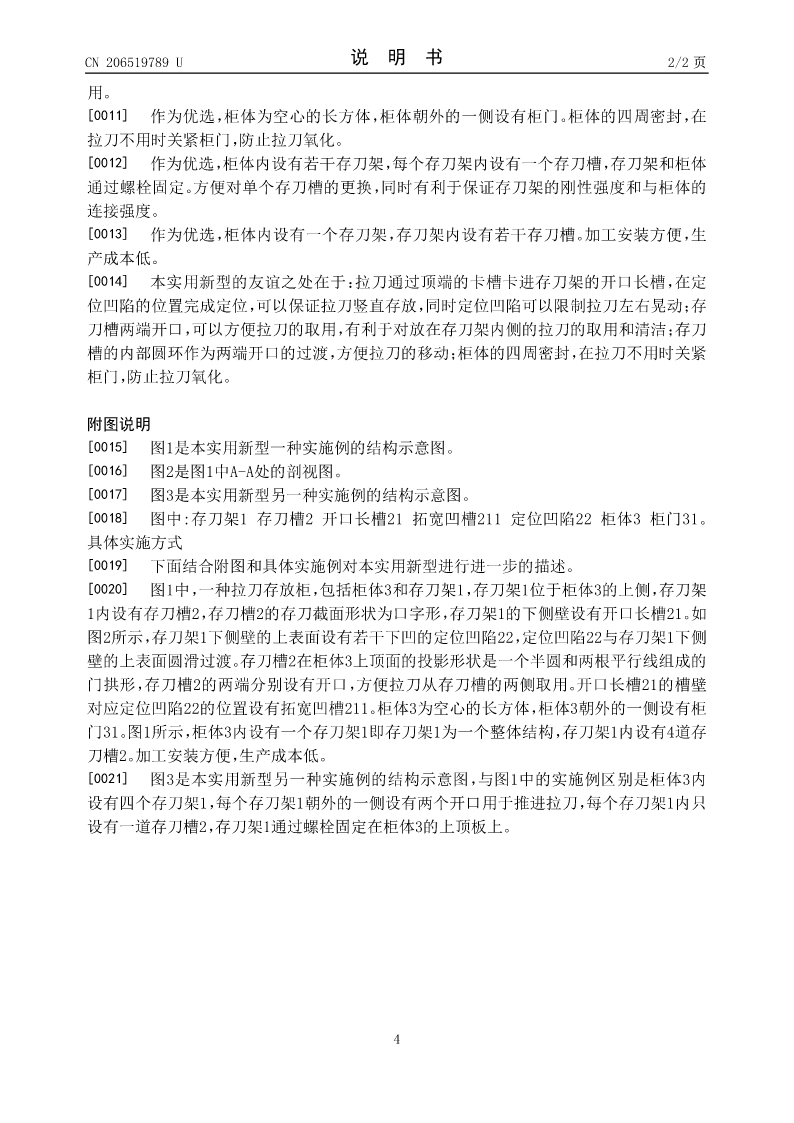

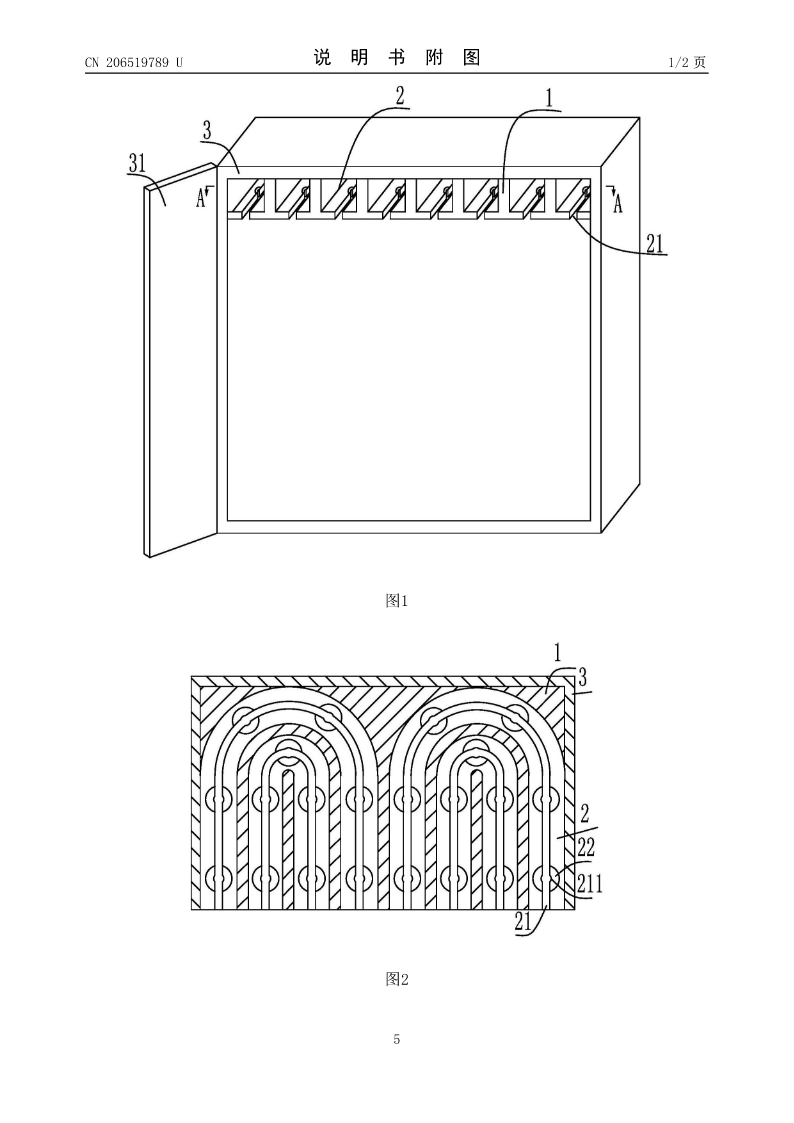

[0008]一种拉刀存放柜,包括柜体和存刀架,存刀架位于柜体的上侧,存刀架内设有存刀
槽,存刀槽的存刀截面形状为口字形,存刀架的下侧壁设有开口长槽,存刀
