2017211266328一种基于4G网络的加密通讯终端.pdf

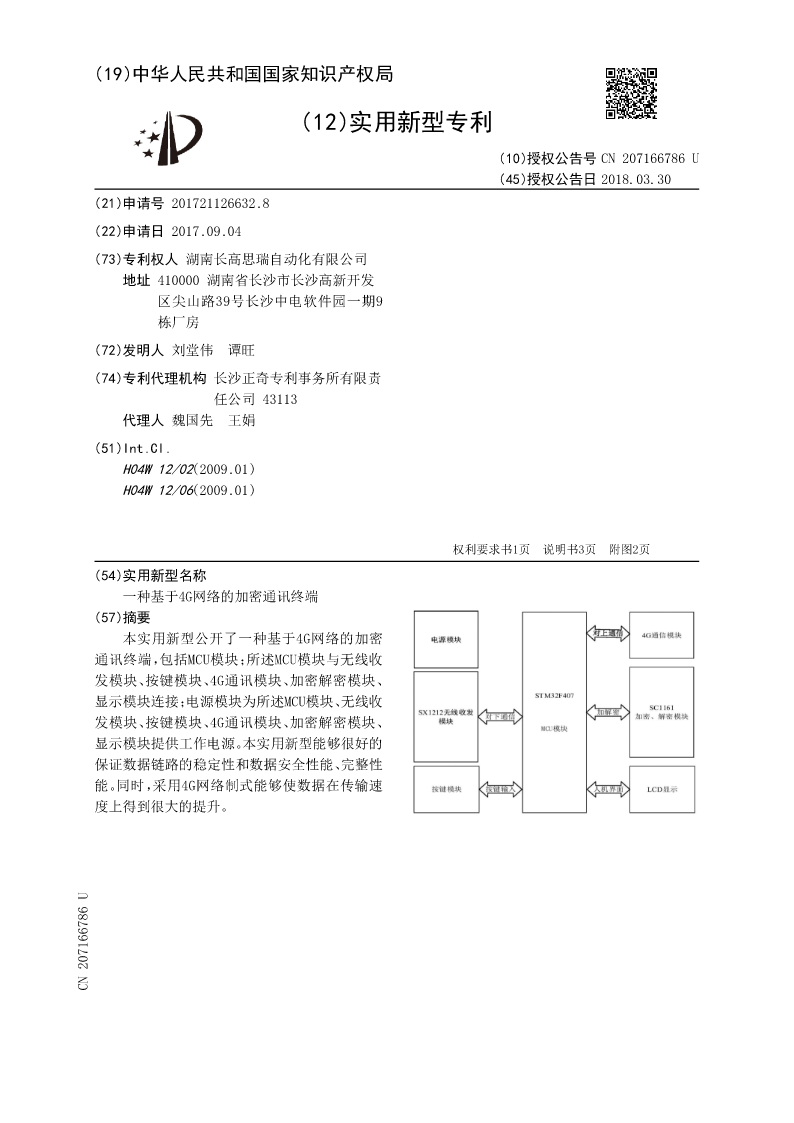

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN207166786U
(45)授权公告日2018.03.30
(21)申请号201721126632.8
(22)申请日2017.09.04
(73)专利权人湖南长高思瑞自动化有限公司
地址410000湖南省长沙市长沙高新开发
区尖山路39号长沙中电软件园一期9
栋厂房
(72)发明人刘堂伟谭旺
(74)专利代理机构长沙正奇专利事务所有限责
任公司43113
代理人魏国先王娟
(51)Int.Cl.
H04W12/02(2009.01)
H04W12/06(2009.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种基于4G网络的加密通讯终端
(57)摘要
本实用新型公开了一种基于4G网络的加密
通讯终端，包括MCU模块；所述MCU模块与无线收
发模块、按键模块、4G通讯模块、加密解密模块、
显示模块连接；电源模块为所述MCU模块、无线收
发模块、按键模块、4G通讯模块、加密解密模块、
显示模块提供工作电源。本实用新型能够很好的
保证数据链路的稳定性和数据安全性能、完整性
能。同时，采用4G网络制式能够使数据在传输速
度上得到很大的提升。
CN207166786U

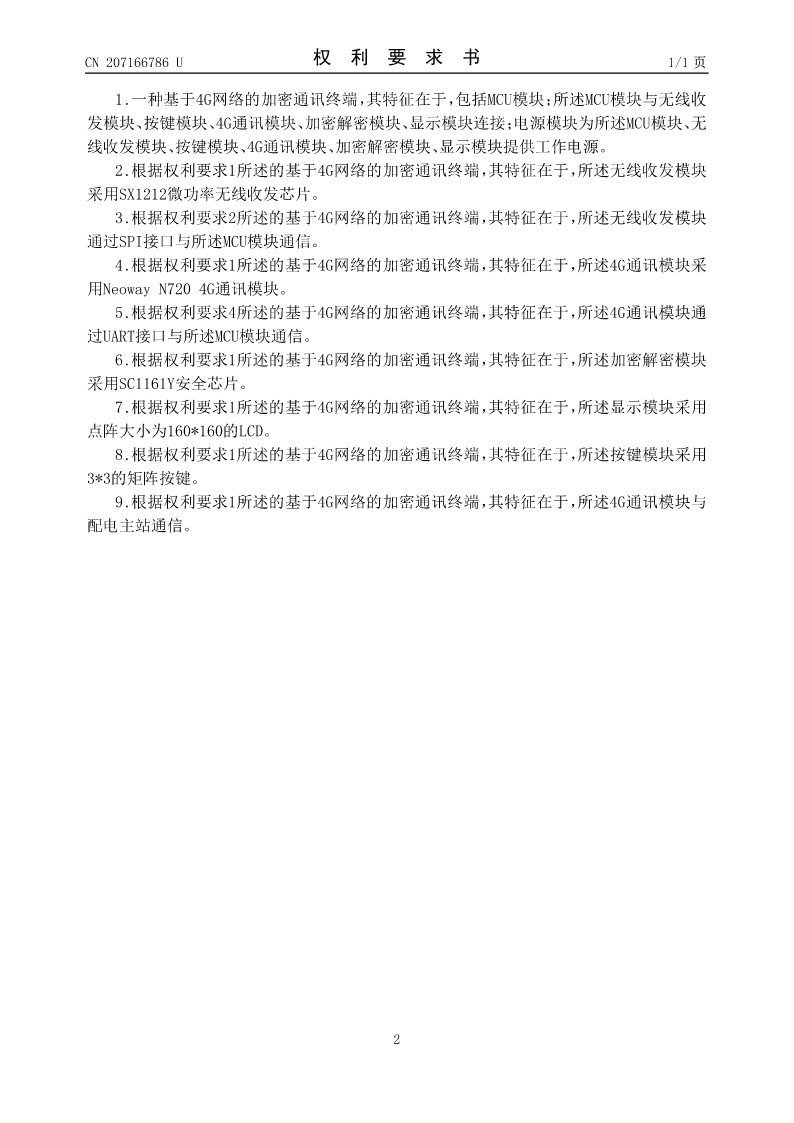

CN207166786U权利要求书1/1页

1.一种基于4G网络的加密通讯终端，其特征在于，包括MCU模块；所述MCU模块与无线收
发模块、按键模块、4G通讯模块、加密解密模块、显示模块连接；电源模块为所述MCU模块、无
线收发模块、按键模块、4G通讯模块、加密解密模块、显示模块提供工作电源。
2.根据权利要求1所述的基于4G网络的加密通讯终端，其特征在于，所述无线收发模块
采用SX1212微功率无线收发芯片。
3.根据权利要求2所述的基于4G网络的加密通讯终端，其特征在于，所述无线收发模块
通过SPI接口与所述MCU模块通信。
4.根据权利要求1所述的基于4G网络的加密通讯终端，其特征在于，所述4G通讯模块采
用NeowayN7204G通讯模块。
5.根据权利要求4所述的基于4G网络的加密通讯终端，其特征在于，所述4G通讯模块通
过UART接口与所述MCU模块通信。
6.根据权利要求1所述的基于4G网络的加密通讯终端，其特征在于，所述加密解密模块
采用SC1161Y安全芯片。
7.根据权利要求1所述的基于4G网络的加密通讯终端，其特征在于，所述显示模块采用
点阵大小为160*160的LCD。
8.根据权利要求1所述的基于4G网络的加密通讯终端，其特征在于，所述按键模块采用
3*3的矩阵按键。
9.根据权利要求1所述的基于4G网络的加密通讯终端，其特征在于，所述4G通讯模块与
配电主站通信。

2

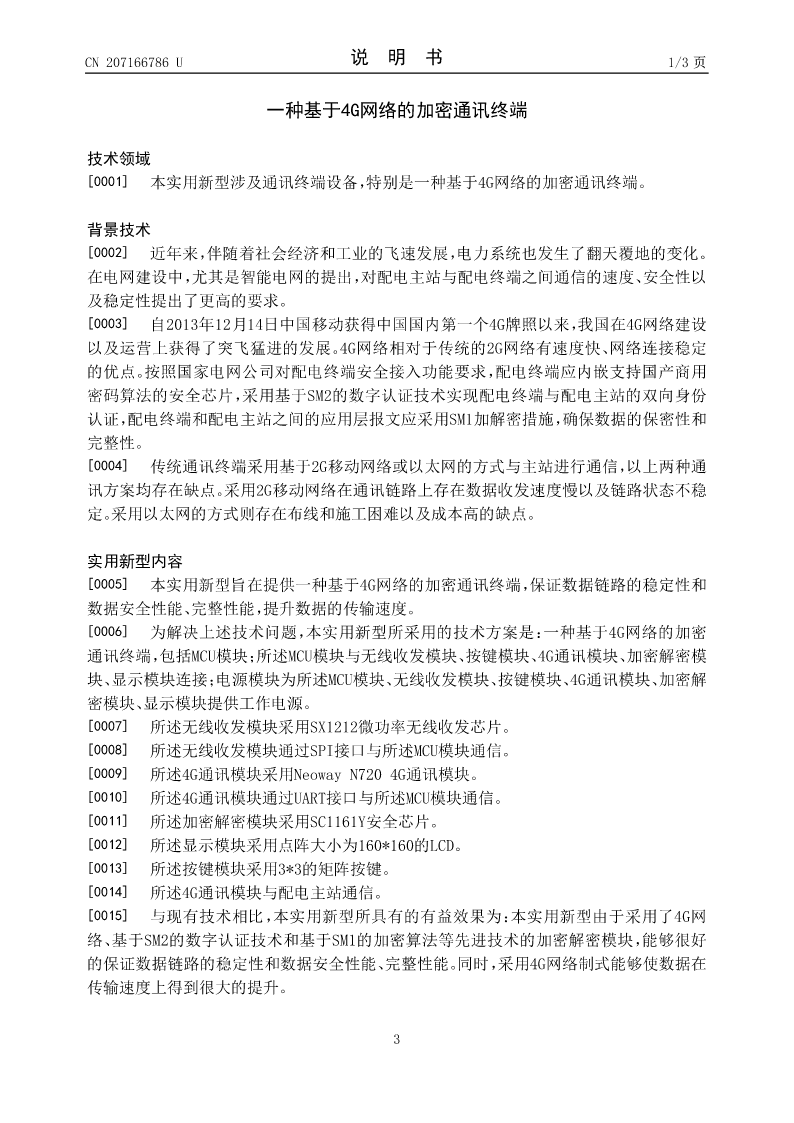

CN207166786U说明书1/3页

一种基于4G网络的加密通讯终端

技术领域
[0001]本实用新型涉及通讯终端设备，特别是一种基于4G网络的加密通讯终端。

背景技术
[0002]近年来，伴随着社会经济和工业的飞速发展，电力系统也发生了翻天覆地的变化。
在电网建设中，尤其是智能电网的提出，对配电主站与配电终端之间通信的速度、安全性以
及稳定性提出了更高的要求。
[0003]自2013年12月14日中国移动获得中国国内第一个4G牌照以来，我国在4G网络建设
以及运营上获得了突飞猛进的发展。4G网络相对于传统的2G网络有速度快、网络连接稳定
的优点。按照国家电网公司对配电终端安全接入功能要求，配电终端应内嵌支持国产商用
密码算法的安全芯片，采用基于SM2的数字认证技术实现配电终端与配电主站的双向身份
认证，配电终端和配电主站之间的应用层报文应采用SM1加解密措施，确保数据的保密性和
完整性。
[0004]传统通讯终端采用基于2G移动网络或以太网的方式与主站进行通信，以上两种通
讯方案均存在缺点。采用2G移动网络在通讯链路上存在数据收发速度慢以及链路状态不稳
定。采用以太网的方式则存在布线和施工困难以及成本高的缺点。

实用新型内容
[0005]本实用新型旨在提供一种基于4G网络的加密通讯终端，保证数据链路的稳定性和
数据安全性能、完整性能，提升数据的传输速度。
[0006]为解决上述技术问题，本实用新型所采用的技术方案是：一种基于4G网络的加密
通讯终端，包括MCU模块；所述MCU模块与无线收发模块、按键模块、4G通讯模块、加密解密模
块、显示模块连接；电源模块为所述MCU模块、无线收发模块、按键模块、4G通讯模块、加密解
密模块、显示模块提供工作电源。
[0007]所述无线收发模块采用SX1212微功率无线收发芯片。
[0008]所述无线收发模块通过SPI接口与所述MCU模块通信。
[0009]所述4G通讯模块采用NeowayN7204G通讯模块。
