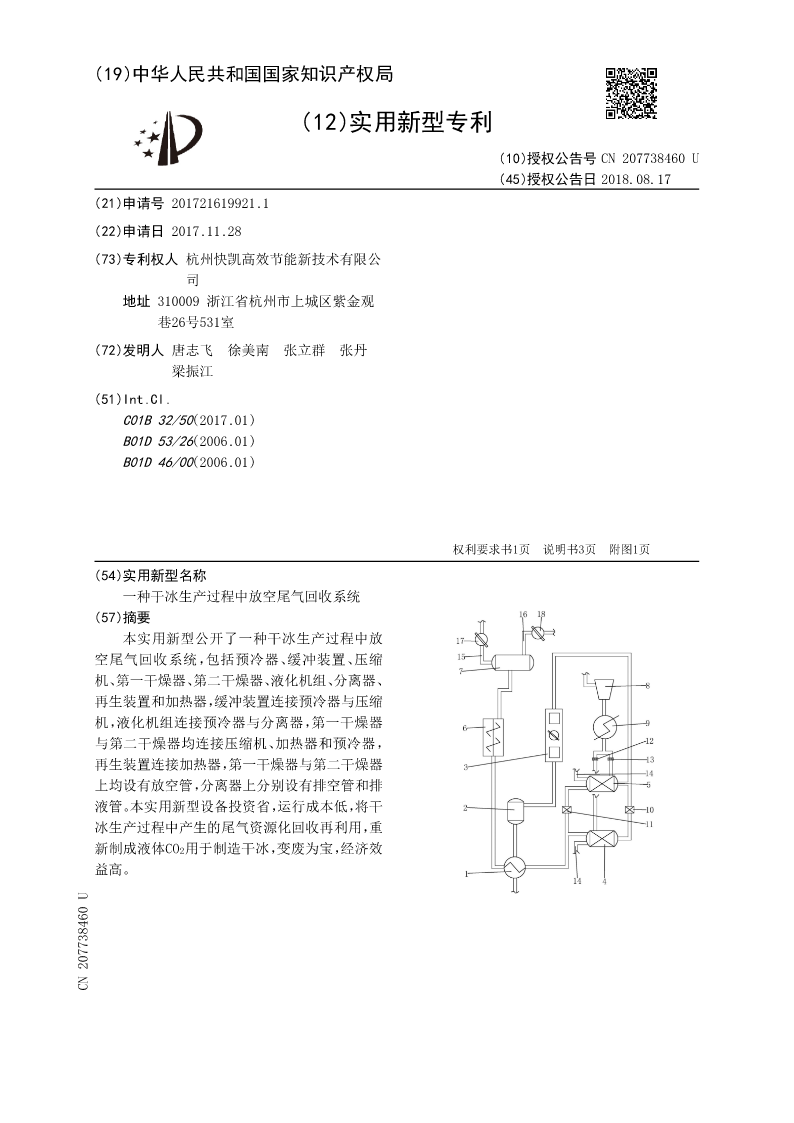

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN207738460U
(45)授权公告日2018.08.17
(21)申请号201721619921.1
(22)申请日2017.11.28
(73)专利权人杭州快凯高效节能新技术有限公
司
地址310009浙江省杭州市上城区紫金观
巷26号531室
(72)发明人唐志飞徐美南张立群张丹
梁振江
(51)Int.Cl.
C01B32/50(2017.01)
B01D53/26(2006.01)
B01D46/00(2006.01)

权利要求书1页说明书3页附图1页
(54)实用新型名称
一种干冰生产过程中放空尾气回收系统
(57)摘要
本实用新型公开了一种干冰生产过程中放
空尾气回收系统，包括预冷器、缓冲装置、压缩
机、第一干燥器、第二干燥器、液化机组、分离器、
再生装置和加热器，缓冲装置连接预冷器与压缩
机，液化机组连接预冷器与分离器，第一干燥器
与第二干燥器均连接压缩机、加热器和预冷器，
再生装置连接加热器，第一干燥器与第二干燥器
上均设有放空管，分离器上分别设有排空管和排
液管。本实用新型设备投资省，运行成本低，将干
冰生产过程中产生的尾气资源化回收再利用，重

新制成液体CO2用于制造干冰，变废为宝，经济效
益高。
CN207738460U

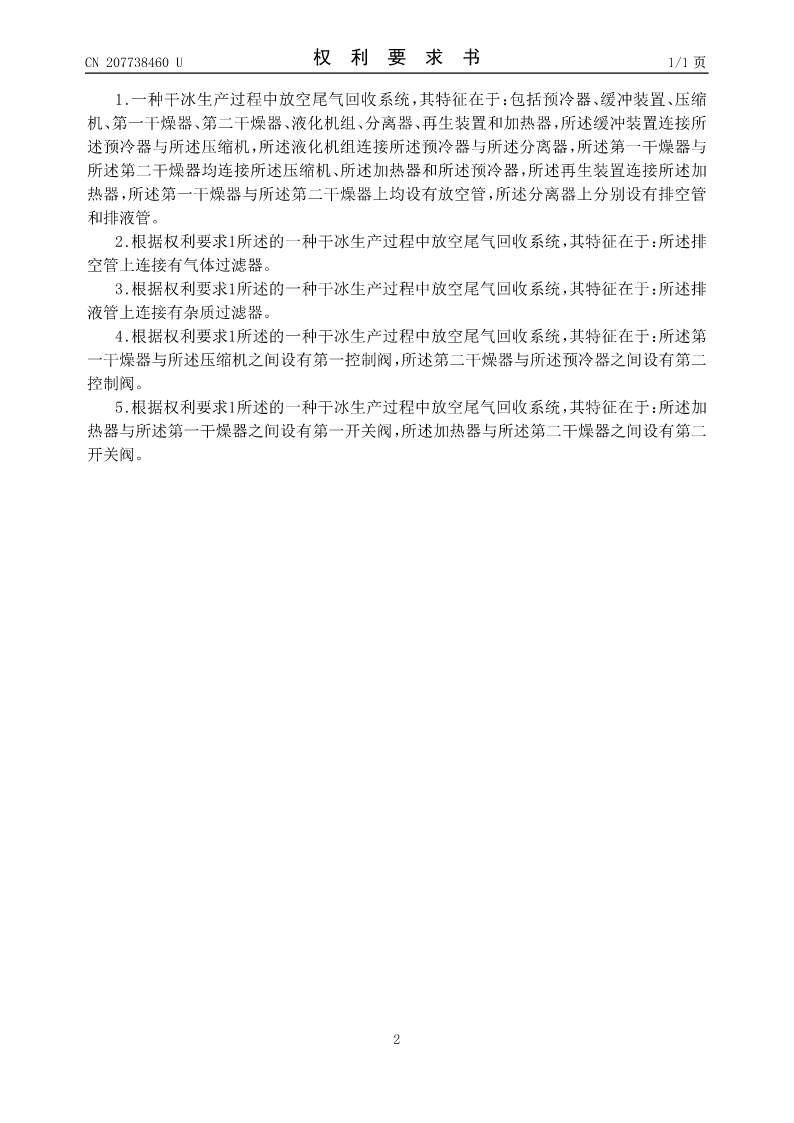

CN207738460U权利要求书1/1页

1.一种干冰生产过程中放空尾气回收系统，其特征在于：包括预冷器、缓冲装置、压缩
机、第一干燥器、第二干燥器、液化机组、分离器、再生装置和加热器，所述缓冲装置连接所
述预冷器与所述压缩机，所述液化机组连接所述预冷器与所述分离器，所述第一干燥器与
所述第二干燥器均连接所述压缩机、所述加热器和所述预冷器，所述再生装置连接所述加
热器，所述第一干燥器与所述第二干燥器上均设有放空管，所述分离器上分别设有排空管
和排液管。
2.根据权利要求1所述的一种干冰生产过程中放空尾气回收系统，其特征在于：所述排
空管上连接有气体过滤器。
3.根据权利要求1所述的一种干冰生产过程中放空尾气回收系统，其特征在于：所述排
液管上连接有杂质过滤器。
4.根据权利要求1所述的一种干冰生产过程中放空尾气回收系统，其特征在于：所述第
一干燥器与所述压缩机之间设有第一控制阀，所述第二干燥器与所述预冷器之间设有第二
控制阀。
5.根据权利要求1所述的一种干冰生产过程中放空尾气回收系统，其特征在于：所述加
热器与所述第一干燥器之间设有第一开关阀，所述加热器与所述第二干燥器之间设有第二
开关阀。

2

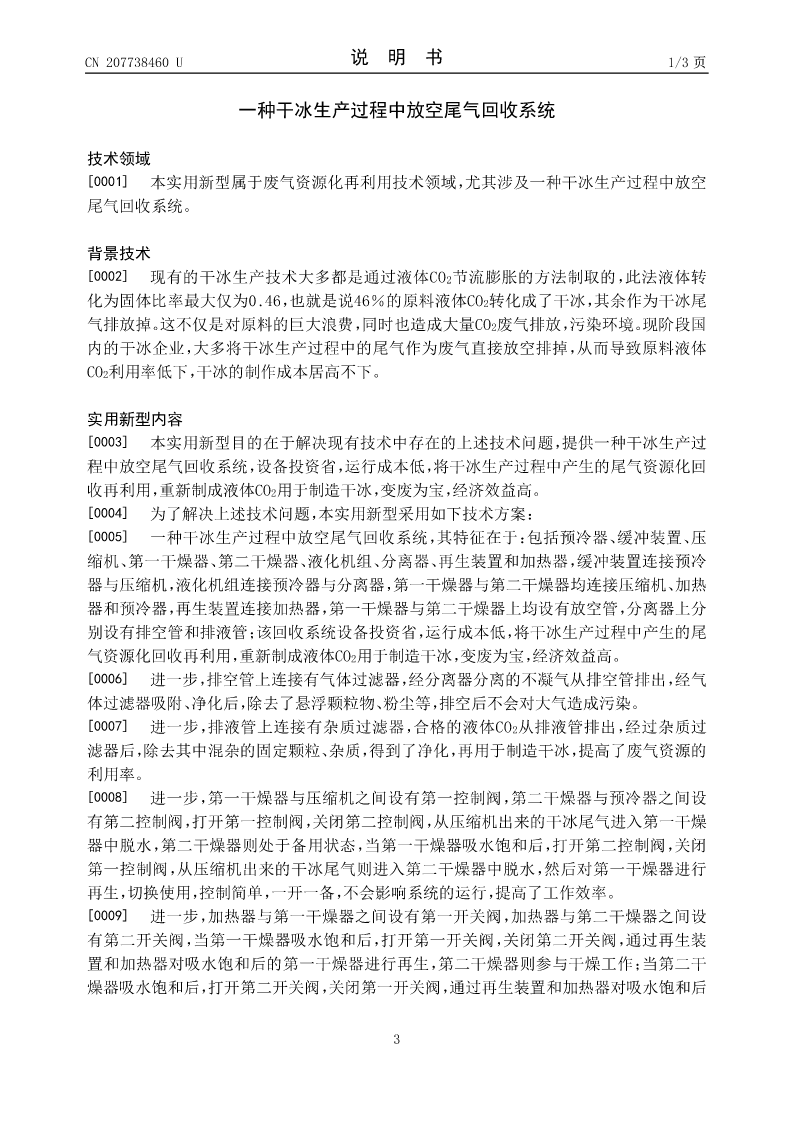

CN207738460U说明书1/3页

一种干冰生产过程中放空尾气回收系统

技术领域
[0001]本实用新型属于废气资源化再利用技术领域，尤其涉及一种干冰生产过程中放空
尾气回收系统。

背景技术

[0002]现有的干冰生产技术大多都是通过液体CO2节流膨胀的方法制取的，此法液体转

化为固体比率最大仅为0.46，也就是说46％的原料液体CO2转化成了干冰，其余作为干冰尾

气排放掉。这不仅是对原料的巨大浪费，同时也造成大量CO2废气排放，污染环境。现阶段国
内的干冰企业，大多将干冰生产过程中的尾气作为废气直接放空排掉，从而导致原料液体

CO2利用率低下，干冰的制作成本居高不下。

实用新型内容
[0003]本实用新型目的在于解决现有技术中存在的上述技术问题，提供一种干冰生产过
程中放空尾气回收系统，设备投资省，运行成本低，将干冰生产过程中产生的尾气资源化回

收再利用，重新制成液体CO2用于制造干冰，变废为宝，经济效益高。
[0004]为了解决上述技术问题，本实用新型采用如下技术方案：
[0005]一种干冰生产过程中放空尾气回收系统，其特征在于：包括预冷器、缓冲装置、压
缩机、第一干燥器、第二干燥器、液化机组、分离器、再生装置和加热器，缓冲装置连接预冷
器与压缩机，液化机组连接预冷器与分离器，第一干燥器与第二干燥器均连接压缩机、加热
器和预冷器，再生装置连接加热器，第一干燥器与第二干燥器上均设有放空管，分离器上分
别设有排空管和排液管；该回收系统设备投资省，运行成本低，将干冰生产过程中产生的尾

气资源化回收再利用，重新制成液体CO2用于制造干冰，变废为宝，经济效益高。
[0006]进一步，排空管上连接有气体过滤器，经分离器分离的不凝气从排空管排出，经气
体过滤器吸附、净化后，除去了悬浮颗粒物、粉尘等，排空后不会对大气造成污染。

[0007]进一步，排液管上连接有杂质过滤器，合格的液体CO2从排液管排出，经过杂质过
滤器后，除去其中混杂的固定颗粒、杂质，得到了净化，再用于制造干冰，提高了废气资源的
利用率。
[0008]进一步，第一干燥器与压缩机之间设有第一控制阀，第二干
