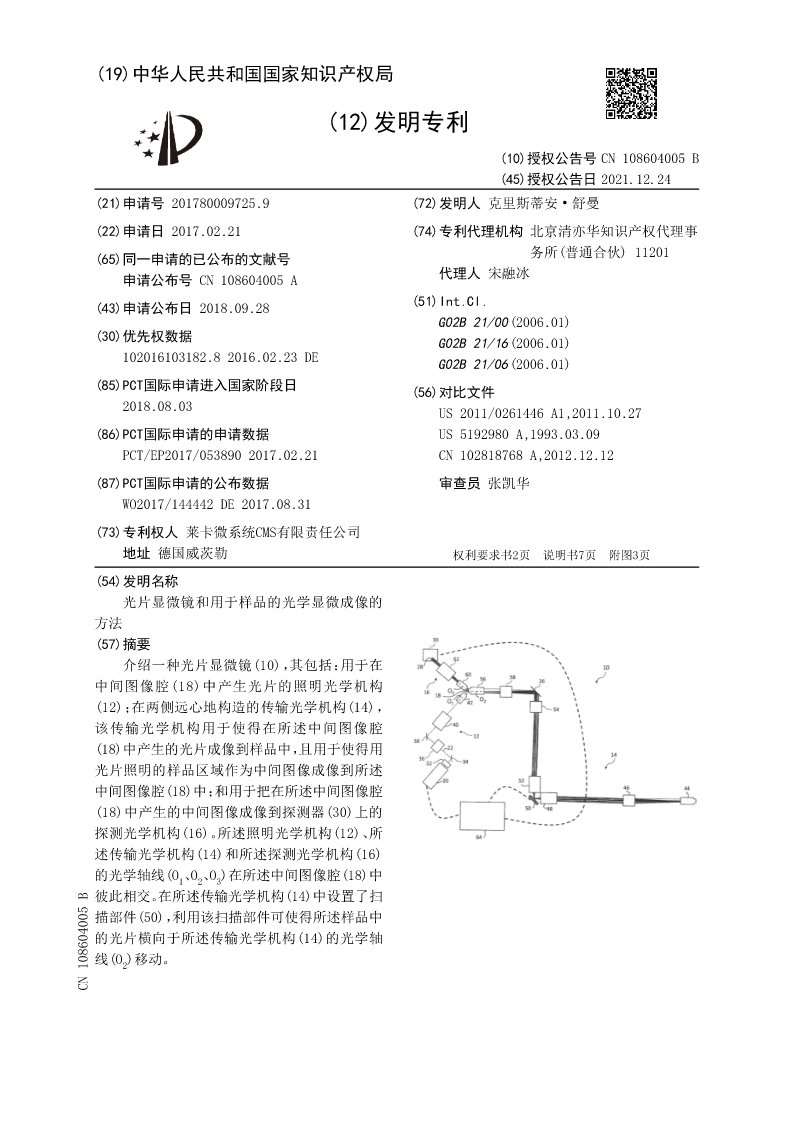

2017800097259光片显微镜和用于样品的光学显微成像的方法.pdf

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108604005B
(45)授权公告日2021.12.24
(21)申请号201780009725.9(72)发明人克里斯蒂安·舒曼
(22)申请日2017.02.21(74)专利代理机构北京清亦华知识产权代理事
(65)同一申请的已公布的文献号务所(普通合伙)11201
申请公布号CN108604005A代理人宋融冰
(43)申请公布日2018.09.28(51)Int.Cl.
G02B21/00(2006.01)
(30)优先权数据G02B21/16(2006.01)
102016103182.82016.02.23DEG02B21/06(2006.01)
(85)PCT国际申请进入国家阶段日(56)对比文件
2018.08.03US2011/0261446A1,2011.10.27
(86)PCT国际申请的申请数据US5192980A,1993.03.09
PCT/EP2017/0538902017.02.21CN102818768A,2012.12.12
(87)PCT国际申请的公布数据审查员张凯华

WO2017/144442DE2017.08.31
(73)专利权人莱卡微系统CMS有限责任公司
地址德国威茨勒权利要求书2页说明书7页附图3页
(54)发明名称
光片显微镜和用于样品的光学显微成像的
方法
(57)摘要
介绍一种光片显微镜(10)，其包括：用于在
中间图像腔(18)中产生光片的照明光学机构
(12)；在两侧远心地构造的传输光学机构(14)，
该传输光学机构用于使得在所述中间图像腔
(18)中产生的光片成像到样品中，且用于使得用
光片照明的样品区域作为中间图像成像到所述
中间图像腔(18)中；和用于把在所述中间图像腔
(18)中产生的中间图像成像到探测器(30)上的
探测光学机构(16)。所述照明光学机构(12)、所
述传输光学机构(14)和所述探测光学机构(16)

的光学轴线(O1、O2、O3)在所述中间图像腔(18)中
彼此相交。在所述传输光学机构(14)中设置了扫
描部件(50)，利用该扫描部件可使得所述样品中
的光片横向于所述传输光学机构(14)的光学轴

线(O2)移动。
CN108604005B

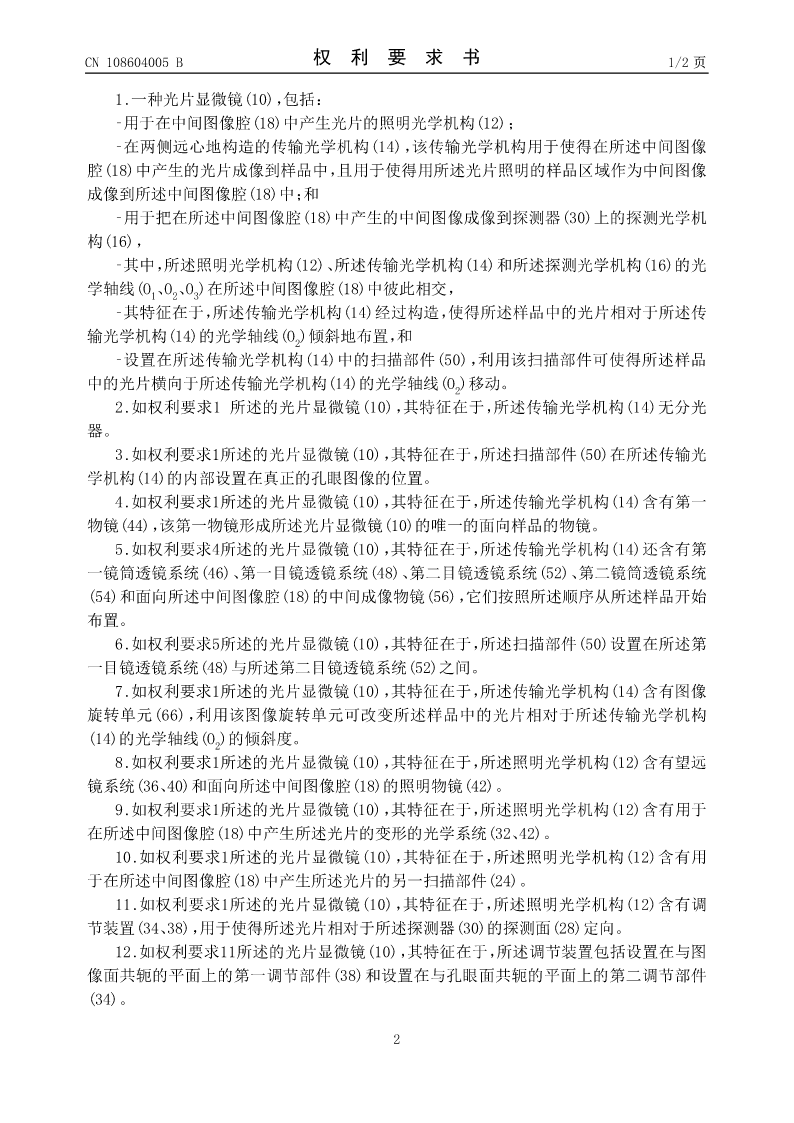

CN108604005B权利要求书1/2页

1.一种光片显微镜(10)，包括：
‑用于在中间图像腔(18)中产生光片的照明光学机构(12)；
‑在两侧远心地构造的传输光学机构(14)，该传输光学机构用于使得在所述中间图像
腔(18)中产生的光片成像到样品中，且用于使得用所述光片照明的样品区域作为中间图像
成像到所述中间图像腔(18)中；和
‑用于把在所述中间图像腔(18)中产生的中间图像成像到探测器(30)上的探测光学机
构(16)，
‑其中，所述照明光学机构(12)、所述传输光学机构(14)和所述探测光学机构(16)的光

学轴线(O1、O2、O3)在所述中间图像腔(18)中彼此相交，
‑其特征在于，所述传输光学机构(14)经过构造，使得所述样品中的光片相对于所述传

输光学机构(14)的光学轴线(O2)倾斜地布置，和
‑设置在所述传输光学机构(14)中的扫描部件(50)，利用该扫描部件可使得所述样品

中的光片横向于所述传输光学机构(14)的光学轴线(O2)移动。
2.如权利要求1所述的光片显微镜(10)，其特征在于，所述传输光学机构(14)无分光
器。
3.如权利要求1所述的光片显微镜(10)，其特征在于，所述扫描部件(50)在所述传输光
学机构(14)的内部设置在真正的孔眼图像的位置。
4.如权利要求1所述的光片显微镜(10)，其特征在于，所述传输光学机构(14)含有第一
物镜(44)，该第一物镜形成所述光片显微镜(10)的唯一的面向样品的物镜。
5.如权利要求4所述的光片显微镜(10)，其特征在于，所述传输光学机构(14)还含有第
一镜筒透镜系统(46)、第一目镜透镜系统(48)、第二目镜透镜系统(52)、第二镜筒透镜系统
(54)和面向所述中间图像腔(18)的中间成像物镜(56)，它们按照所述顺序从所述样品开始
布置。
6.如权利要求5所述的光片显微镜(10)，其特征在于，所述扫描部件(50)设置在所述第
一目镜透镜系统(48)与所述第二目镜透镜系统(52)之间。
7.如权利要求1所述的光片显微镜(10)，其特征在于，所述传输光学机构(14)含有图像
旋转单元(66)，利用该图像旋转单元可改变所述样品中的光片相对于所述传输光学机构

(14)的光学轴线(O2)的倾斜度。
8.如权利要求1所述的光片显微镜(10)，其特征在于，所述照明光学机构(12)含有望远
镜系统(36、40)和面向所述中间图像腔(1
