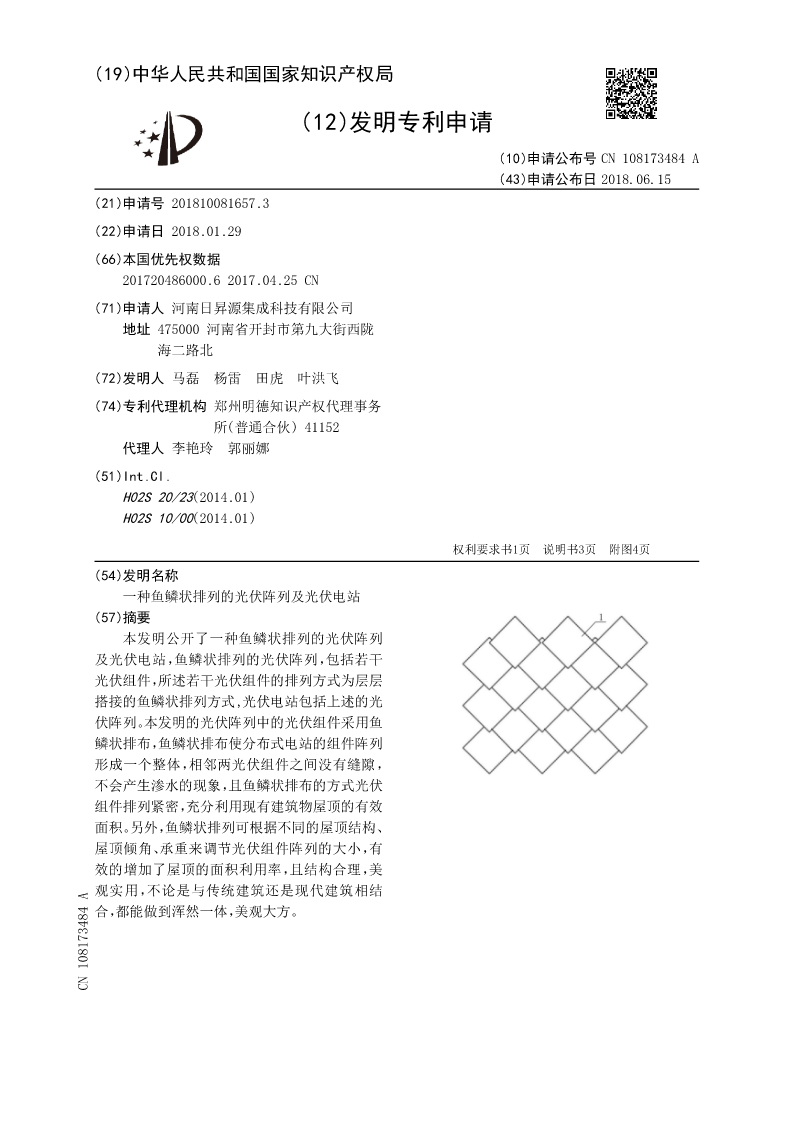

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN108173484A
(43)申请公布日2018.06.15
(21)申请号201810081657.3
(22)申请日2018.01.29
(66)本国优先权数据
201720486000.62017.04.25CN
(71)申请人河南日昇源集成科技有限公司
地址475000河南省开封市第九大街西陇
海二路北
(72)发明人马磊杨雷田虎叶洪飞
(74)专利代理机构郑州明德知识产权代理事务
所(普通合伙)41152
代理人李艳玲郭丽娜
(51)Int.Cl.
H02S20/23(2014.01)
H02S10/00(2014.01)

权利要求书1页说明书3页附图4页
(54)发明名称
一种鱼鳞状排列的光伏阵列及光伏电站
(57)摘要
本发明公开了一种鱼鳞状排列的光伏阵列
及光伏电站，鱼鳞状排列的光伏阵列，包括若干
光伏组件，所述若干光伏组件的排列方式为层层
搭接的鱼鳞状排列方式,光伏电站包括上述的光
伏阵列。本发明的光伏阵列中的光伏组件采用鱼
鳞状排布，鱼鳞状排布使分布式电站的组件阵列
形成一个整体，相邻两光伏组件之间没有缝隙，
不会产生渗水的现象，且鱼鳞状排布的方式光伏
组件排列紧密，充分利用现有建筑物屋顶的有效
面积。另外，鱼鳞状排列可根据不同的屋顶结构、
屋顶倾角、承重来调节光伏组件阵列的大小，有
效的增加了屋顶的面积利用率，且结构合理，美
观实用，不论是与传统建筑还是现代建筑相结
合，都能做到浑然一体，美观大方。
CN108173484A

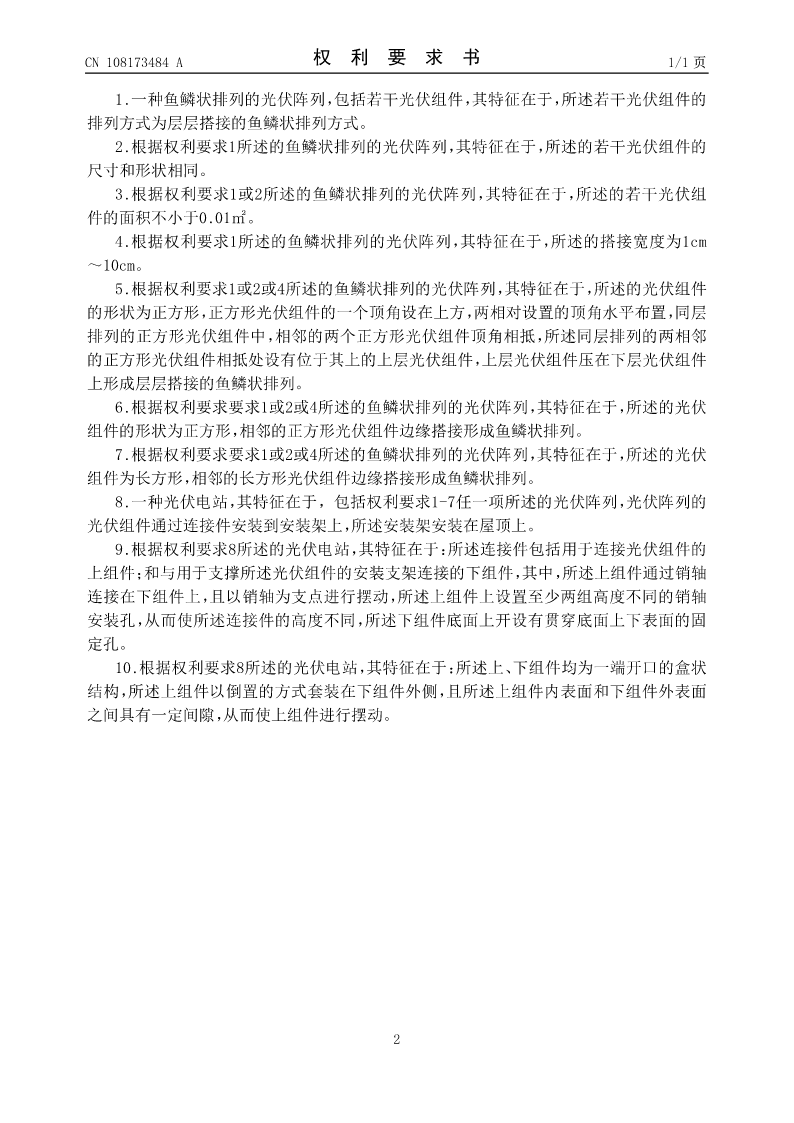

CN108173484A权利要求书1/1页

1.一种鱼鳞状排列的光伏阵列，包括若干光伏组件，其特征在于，所述若干光伏组件的
排列方式为层层搭接的鱼鳞状排列方式。
2.根据权利要求1所述的鱼鳞状排列的光伏阵列，其特征在于，所述的若干光伏组件的
尺寸和形状相同。
3.根据权利要求1或2所述的鱼鳞状排列的光伏阵列，其特征在于，所述的若干光伏组
件的面积不小于0.01㎡。
4.根据权利要求1所述的鱼鳞状排列的光伏阵列，其特征在于，所述的搭接宽度为1cm
～10cm。
5.根据权利要求1或2或4所述的鱼鳞状排列的光伏阵列，其特征在于，所述的光伏组件
的形状为正方形，正方形光伏组件的一个顶角设在上方，两相对设置的顶角水平布置，同层
排列的正方形光伏组件中，相邻的两个正方形光伏组件顶角相抵，所述同层排列的两相邻
的正方形光伏组件相抵处设有位于其上的上层光伏组件，上层光伏组件压在下层光伏组件
上形成层层搭接的鱼鳞状排列。
6.根据权利要求要求1或2或4所述的鱼鳞状排列的光伏阵列，其特征在于，所述的光伏
组件的形状为正方形，相邻的正方形光伏组件边缘搭接形成鱼鳞状排列。
7.根据权利要求要求1或2或4所述的鱼鳞状排列的光伏阵列，其特征在于，所述的光伏
组件为长方形，相邻的长方形光伏组件边缘搭接形成鱼鳞状排列。
8.一种光伏电站，其特征在于，包括权利要求1-7任一项所述的光伏阵列，光伏阵列的
光伏组件通过连接件安装到安装架上，所述安装架安装在屋顶上。
9.根据权利要求8所述的光伏电站，其特征在于：所述连接件包括用于连接光伏组件的
上组件；和与用于支撑所述光伏组件的安装支架连接的下组件，其中，所述上组件通过销轴
连接在下组件上，且以销轴为支点进行摆动，所述上组件上设置至少两组高度不同的销轴
安装孔，从而使所述连接件的高度不同，所述下组件底面上开设有贯穿底面上下表面的固
定孔。
10.根据权利要求8所述的光伏电站，其特征在于：所述上、下组件均为一端开口的盒状
结构，所述上组件以倒置的方式套装在下组件外侧，且所述上组件内表面和下组件外表面
之间具有一定间隙，从而使上组件进行摆动。

2

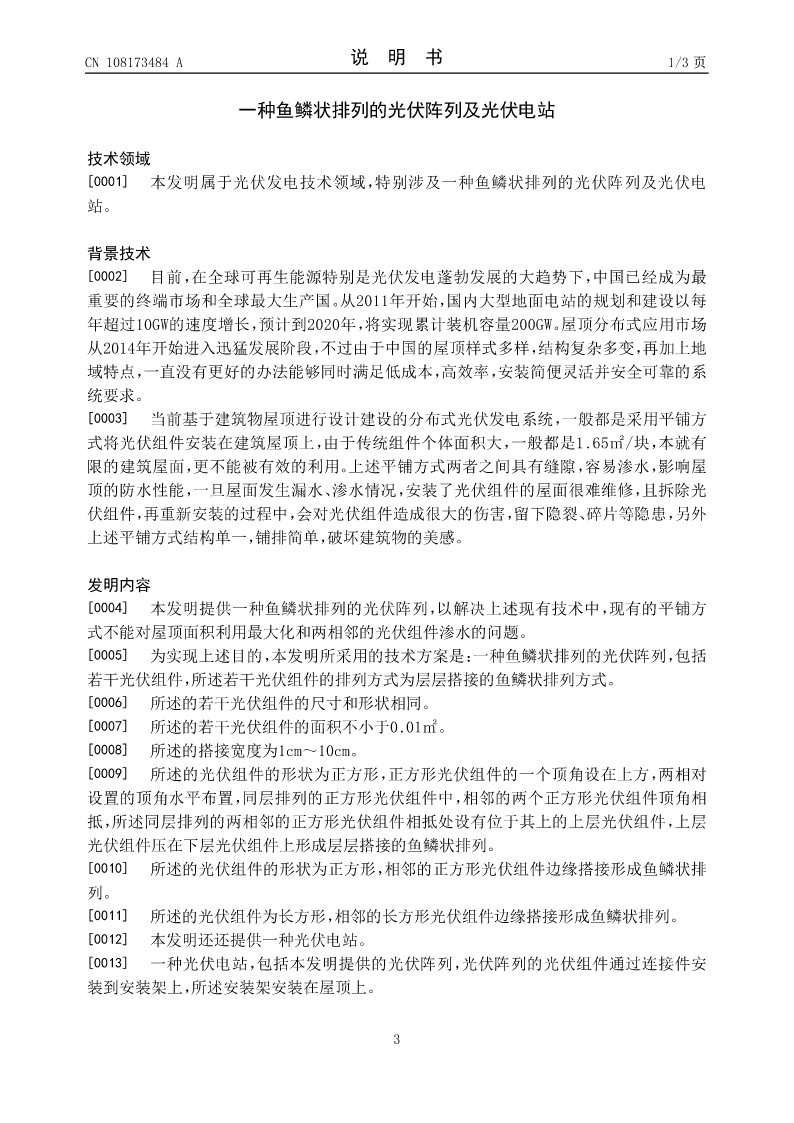

CN108173484A说明书1/3页

一种鱼鳞状排列的光伏阵列及光伏电站

技术领域
[0001]本发明属于光伏发电技术领域，特别涉及一种鱼鳞状排列的光伏阵列及光伏电
站。

背景技术
[0002]目前，在全球可再生能源特别是光伏发电蓬勃发展的大趋势下，中国已经成为最
重要的终端市场和全球最大生产国。从2011年开始，国内大型地面电站的规划和建设以每
年超过10GW的速度增长，预计到2020年，将实现累计装机容量200GW。屋顶分布式应用市场
从2014年开始进入迅猛发展阶段，不过由于中国的屋顶样式多样，结构复杂多变，再加上地
域特点，一直没有更好的办法能够同时满足低成本，高效率，安装简便灵活并安全可靠的系
统要求。
[0003]当前基于建筑物屋顶进行设计建设的分布式光伏发电系统，一般都是采用平铺方
式将光伏组件安装在建筑屋顶上，由于传统组件个体面积大，一般都是1.65㎡/块，本就有
限的建筑屋面，更不能被有效的利用。上述平铺方式
