2018102569725一种医用细菌纤维素无纺布复合水凝胶面膜及其制备方法.pdf

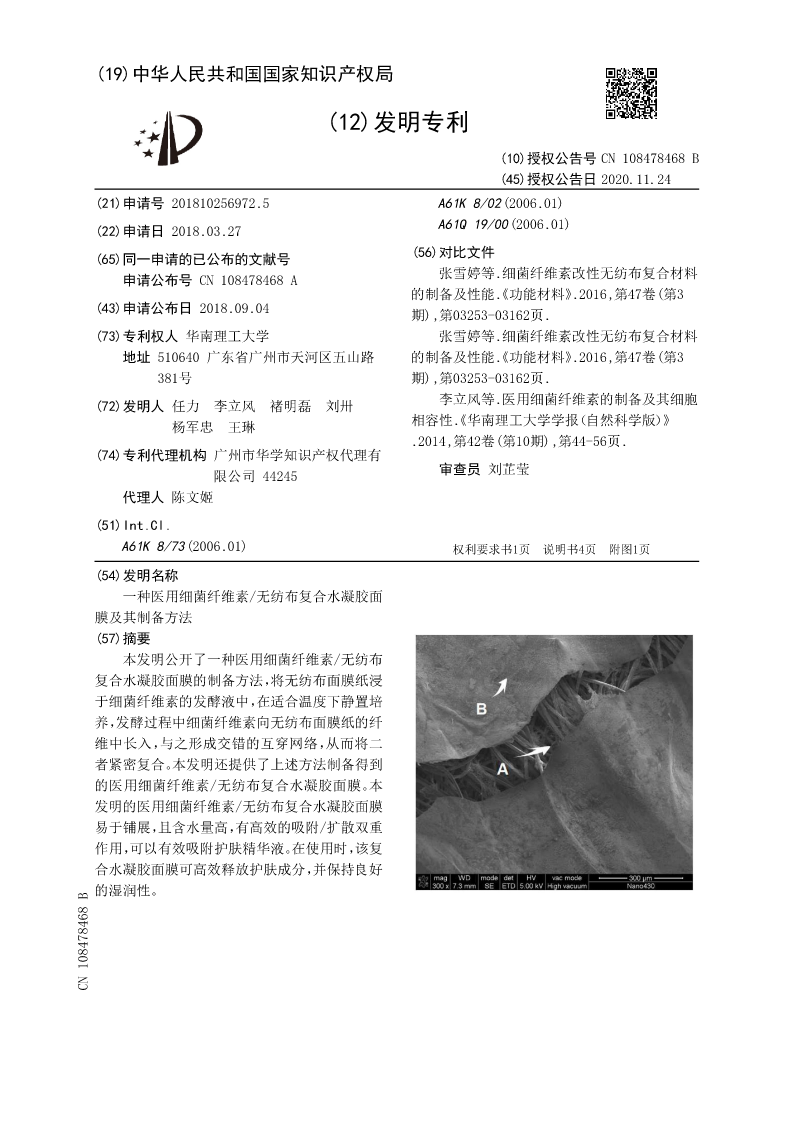

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108478468B
(45)授权公告日2020.11.24
(21)申请号201810256972.5A61K8/02(2006.01)
(22)申请日2018.03.27A61Q19/00(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN108478468A张雪婷等.细菌纤维素改性无纺布复合材料
的制备及性能《.功能材料》.2016,第47卷(第3
(43)申请公布日2018.09.04期),第03253-03162页.
(73)专利权人华南理工大学张雪婷等.细菌纤维素改性无纺布复合材料
地址510640广东省广州市天河区五山路的制备及性能《.功能材料》.2016,第47卷(第3
381号期),第03253-03162页.
(72)发明人任力李立风褚明磊刘卅李立风等.医用细菌纤维素的制备及其细胞
杨军忠王琳相容性《.华南理工大学学报（自然科学版）》
.2014,第42卷(第10期),第44-56页.
(74)专利代理机构广州市华学知识产权代理有
限公司44245审查员刘芷莹
代理人陈文姬
(51)Int.Cl.
A61K8/73(2006.01)权利要求书1页说明书4页附图1页
(54)发明名称
一种医用细菌纤维素/无纺布复合水凝胶面
膜及其制备方法
(57)摘要
本发明公开了一种医用细菌纤维素/无纺布
复合水凝胶面膜的制备方法，将无纺布面膜纸浸
于细菌纤维素的发酵液中，在适合温度下静置培
养，发酵过程中细菌纤维素向无纺布面膜纸的纤
维中长入，与之形成交错的互穿网络，从而将二
者紧密复合。本发明还提供了上述方法制备得到
的医用细菌纤维素/无纺布复合水凝胶面膜。本
发明的医用细菌纤维素/无纺布复合水凝胶面膜
易于铺展，且含水量高，有高效的吸附/扩散双重
作用，可以有效吸附护肤精华液。在使用时，该复
合水凝胶面膜可高效释放护肤成分，并保持良好
的湿润性。
CN108478468B

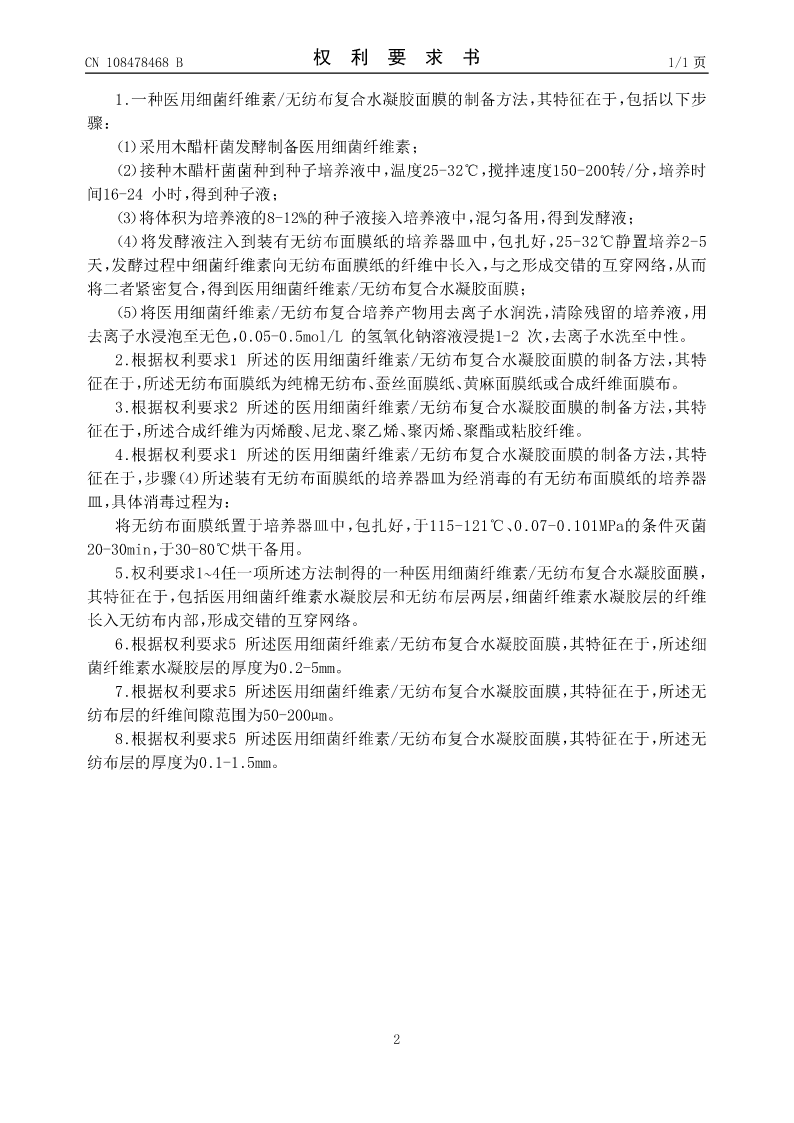

CN108478468B权利要求书1/1页

1.一种医用细菌纤维素/无纺布复合水凝胶面膜的制备方法，其特征在于，包括以下步
骤：
（1）采用木醋杆菌发酵制备医用细菌纤维素；
（2）接种木醋杆菌菌种到种子培养液中，温度25-32℃，搅拌速度150-200转/分，培养时
间16-24小时，得到种子液；
（3）将体积为培养液的8-12%的种子液接入培养液中，混匀备用，得到发酵液；
（4）将发酵液注入到装有无纺布面膜纸的培养器皿中，包扎好，25-32℃静置培养2-5
天，发酵过程中细菌纤维素向无纺布面膜纸的纤维中长入，与之形成交错的互穿网络，从而
将二者紧密复合，得到医用细菌纤维素/无纺布复合水凝胶面膜；
（5）将医用细菌纤维素/无纺布复合培养产物用去离子水润洗，清除残留的培养液，用
去离子水浸泡至无色，0.05-0.5mol/L的氢氧化钠溶液浸提1-2次，去离子水洗至中性。
2.根据权利要求1所述的医用细菌纤维素/无纺布复合水凝胶面膜的制备方法，其特
征在于，所述无纺布面膜纸为纯棉无纺布、蚕丝面膜纸、黄麻面膜纸或合成纤维面膜布。
3.根据权利要求2所述的医用细菌纤维素/无纺布复合水凝胶面膜的制备方法，其特
征在于，所述合成纤维为丙烯酸、尼龙、聚乙烯、聚丙烯、聚酯或粘胶纤维。
4.根据权利要求1所述的医用细菌纤维素/无纺布复合水凝胶面膜的制备方法，其特
征在于，步骤（4）所述装有无纺布面膜纸的培养器皿为经消毒的有无纺布面膜纸的培养器
皿，具体消毒过程为：
将无纺布面膜纸置于培养器皿中，包扎好，于115-121℃、0.07-0.101MPa的条件灭菌
20-30min，于30-80℃烘干备用。
5.权利要求1~4任一项所述方法制得的一种医用细菌纤维素/无纺布复合水凝胶面膜，
其特征在于，包括医用细菌纤维素水凝胶层和无纺布层两层，细菌纤维素水凝胶层的纤维
长入无纺布内部，形成交错的互穿网络。
6.根据权利要求5所述医用细菌纤维素/无纺布复合水凝胶面膜，其特征在于，所述细
菌纤维素水凝胶层的厚度为0.2-5mm。
7.根据权利要求5所述医用细菌纤维素/无纺布复合水凝胶面膜，其特征在于，所述无
纺布层的纤维间隙范围为50-200μm。
8.根据权利要求5所述医用细菌纤维素/无纺布复合水凝胶面膜，其特征在于，所述无
纺布层的厚度为0.1-1.5mm。

2

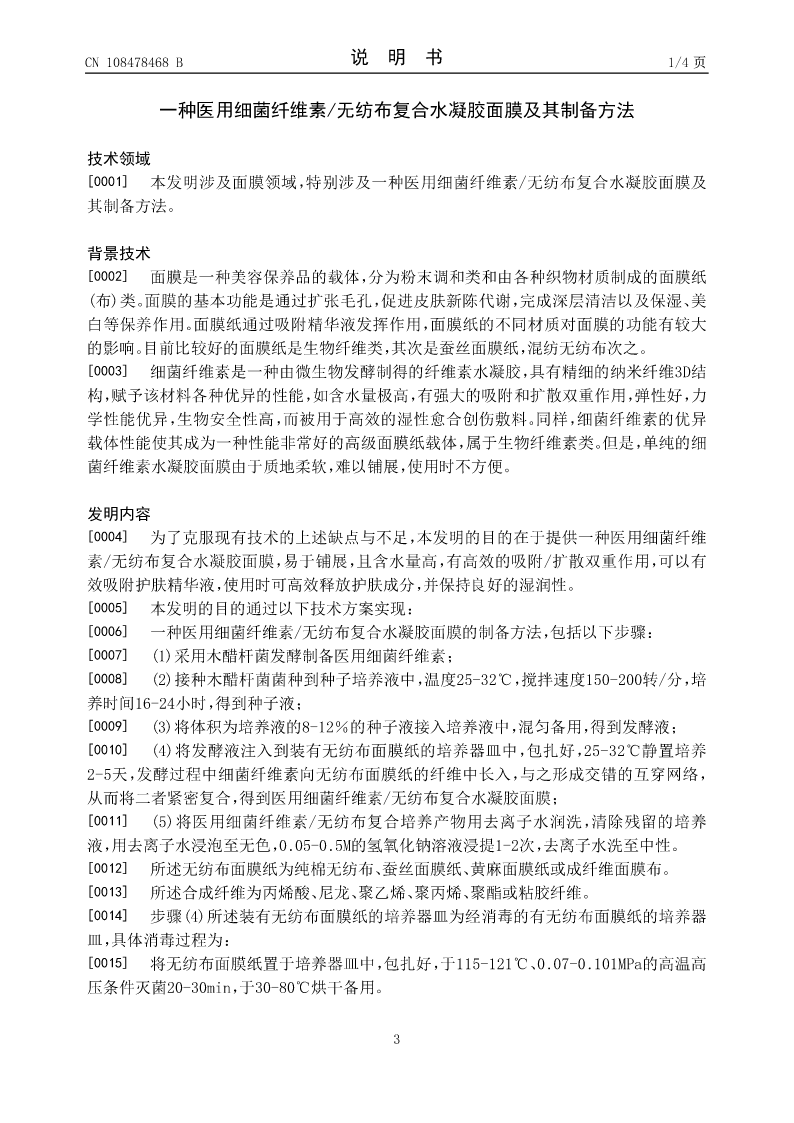

CN108478468B说明书1/4页

一种医用细菌纤维素/无纺布复合水凝胶面膜及其制备方法

技术领域
[0001]本发明涉及面膜领域，特别涉及一种医用细菌纤维素/无纺布复合水凝胶面膜及
其制备方法。

背景技术
[0002]面膜是一种美容保养品的载体，分为粉末调和类和由各种织物材质制成的
