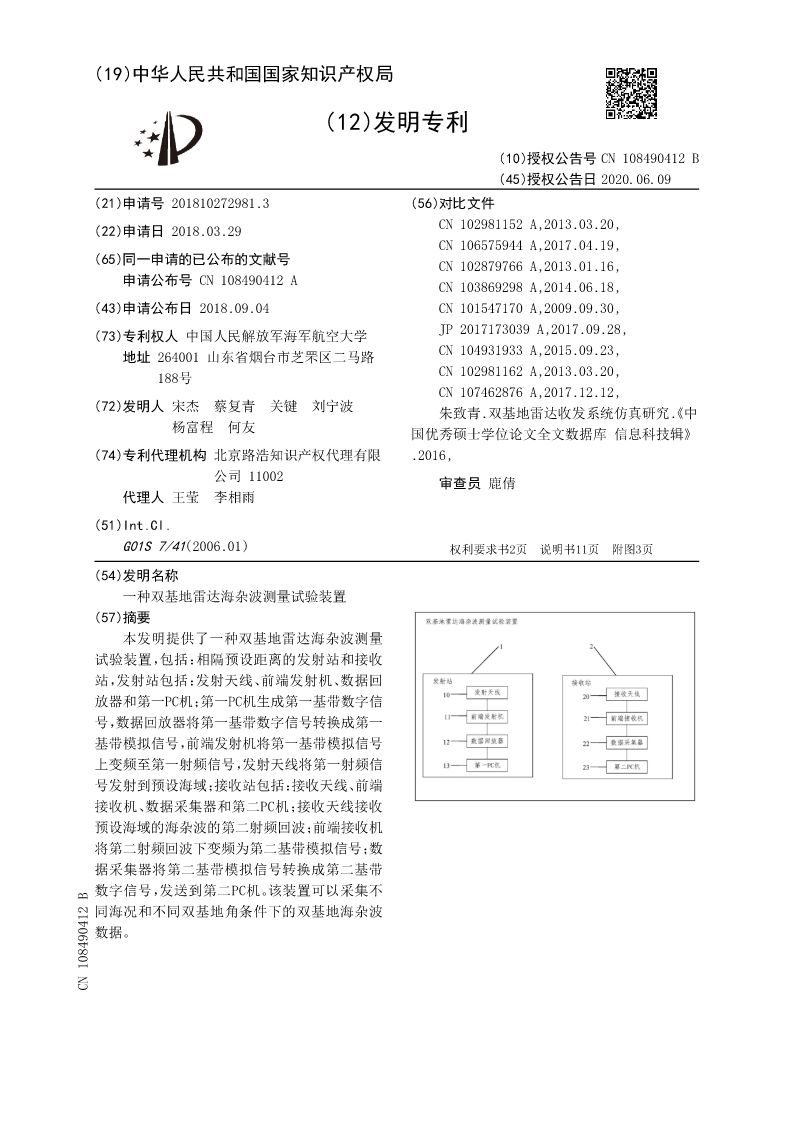

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108490412B
(45)授权公告日2020.06.09
(21)申请号201810272981.3(56)对比文件
(22)申请日2018.03.29CN102981152A,2013.03.20,
CN106575944A,2017.04.19,
(65)同一申请的已公布的文献号CN102879766A,2013.01.16,
申请公布号CN108490412ACN103869298A,2014.06.18,
(43)申请公布日2018.09.04CN101547170A,2009.09.30,
(73)专利权人中国人民解放军海军航空大学JP2017173039A,2017.09.28,
地址264001山东省烟台市芝罘区二马路CN104931933A,2015.09.23,
188号CN102981162A,2013.03.20,
CN107462876A,2017.12.12,
(72)发明人宋杰蔡复青关键刘宁波朱致青.双基地雷达收发系统仿真研究《.中
杨富程何友国优秀硕士学位论文全文数据库信息科技辑》
(74)专利代理机构北京路浩知识产权代理有限.2016,
公司11002审查员鹿倩
代理人王莹李相雨

(51)Int.Cl.
G01S7/41(2006.01)权利要求书2页说明书11页附图3页
(54)发明名称

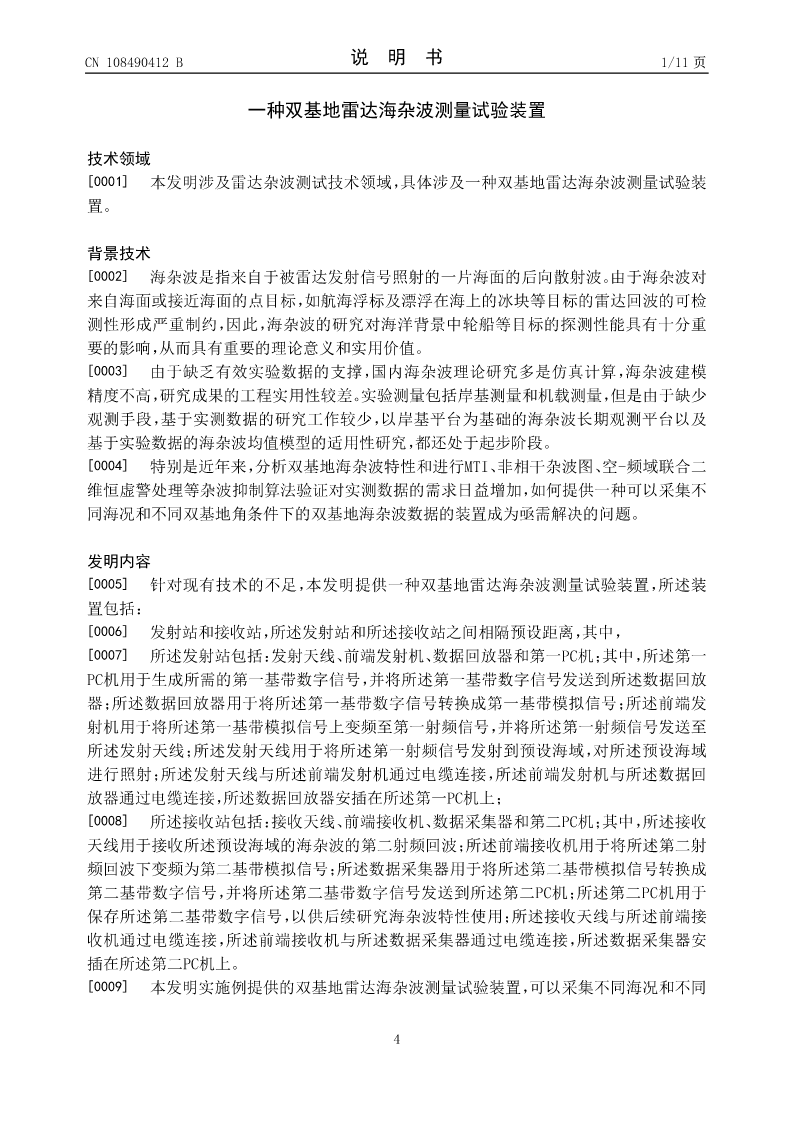

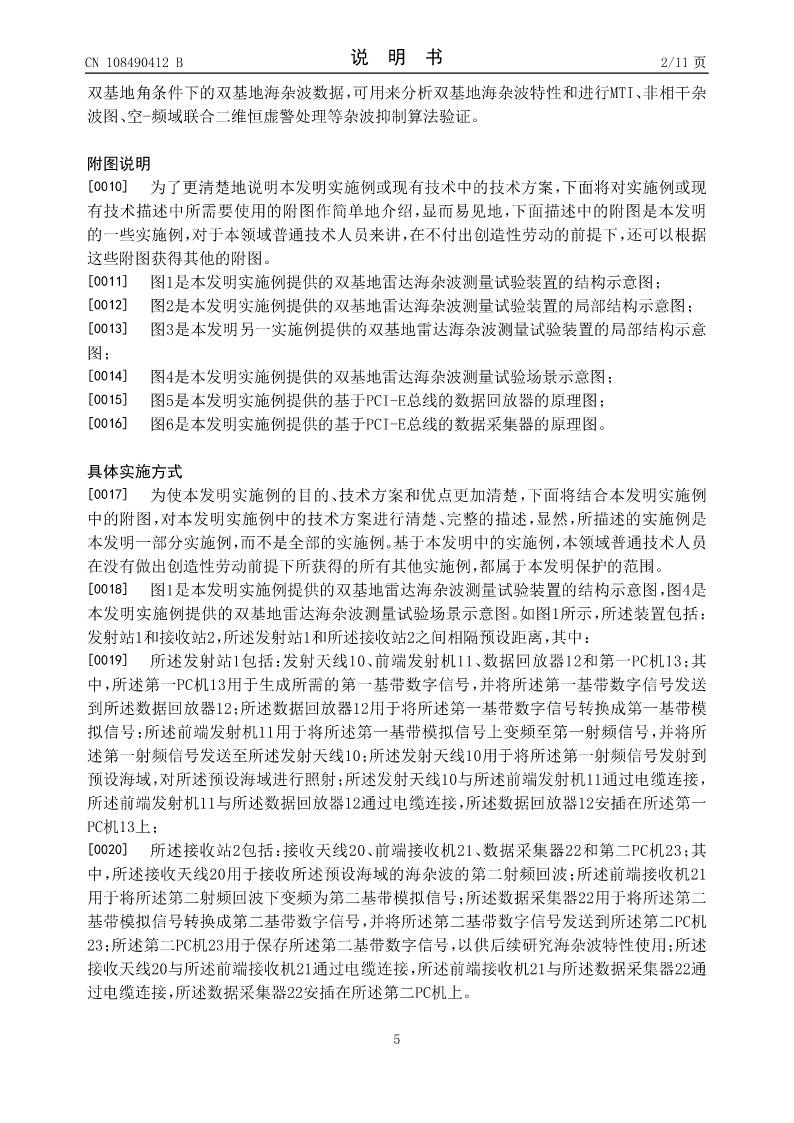

一种双基地雷达海杂波测量试验装置
(57)摘要
本发明提供了一种双基地雷达海杂波测量
试验装置，包括：相隔预设距离的发射站和接收
站，发射站包括：发射天线、前端发射机、数据回
放器和第一PC机；第一PC机生成第一基带数字信
号，数据回放器将第一基带数字信号转换成第一
基带模拟信号，前端发射机将第一基带模拟信号
上变频至第一射频信号，发射天线将第一射频信
号发射到预设海域；接收站包括：接收天线、前端
接收机、数据采集器和第二PC机；接收天线接收
预设海域的海杂波的第二射频回波；前端接收机
将第二射频回波下变频为第二基带模拟信号；数
据采集器将第二基带模拟信号转换成第二基带
数字信号，发送到第二PC机。该装置可以采集不
同海况和不同双基地角条件下的双基地海杂波
数据。
CN108490412B

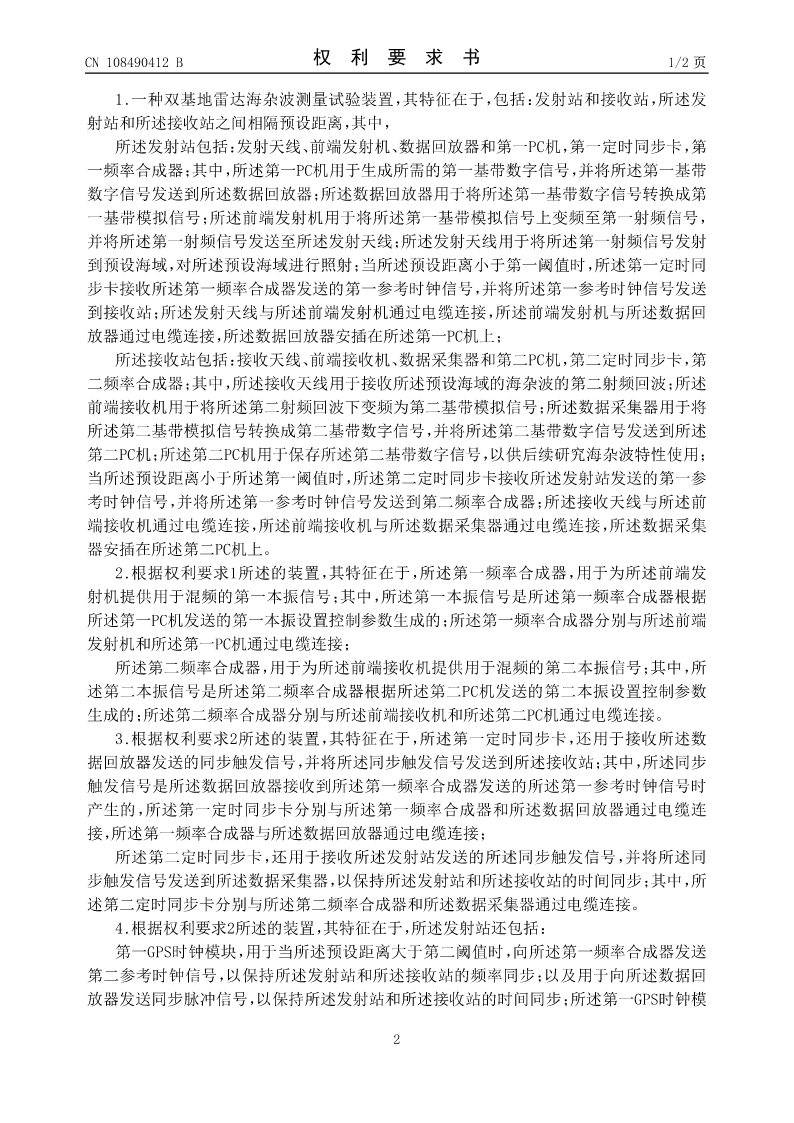

CN108490412B权利要求书1/2页

1.一种双基地雷达海杂波测量试验装置，其特征在于，包括：发射站和接收站，所述发
射站和所述接收站之间相隔预设距离，其中，
所述发射站包括：发射天线、前端发射机、数据回放器和第一PC机，第一定时同步卡，第
一频率合成器；其中，所述第一PC机用于生成所需的第一基带数字信号，并将所述第一基带
数字信号发送到所述数据回放器；所述数据回放器用于将所述第一基带数字信号转换成第
一基带模拟信号；所述前端发射机用于将所述第一基带模拟信号上变频至第一射频信号，
并将所述第一射频信号发送至所述发射天线；所述发射天线用于将所述第一射频信号发射
到预设海域，对所述预设海域进行照射；当所述预设距离小于第一阈值时，所述第一定时同
步卡接收所述第一频率合成器发送的第一参考时钟信号，并将所述第一参考时钟信号发送
到接收站；所述发射天线与所述前端发射机通过电缆连接，所述前端发射机与所述数据回
放器通过电缆连接，所述数据回放器安插在所述第一PC机上；
所述接收站包括：接收天线、前端接收机、数据采集器和第二PC机，第二定时同步卡，第
二频率合成器；其中，所述接收天线用于接收所述预设海域的海杂波的第二射频回波；所述
前端接收机用于将所述第二射频回波下变频为第二基带模拟信号；所述数据采集器用于将
所述第二基带模拟信号转换成第二基带数字信号，并将所述第二基带数字信号发送到所述
第二PC机；所述第二PC机用于保存所述第二基带数字信号，以供后续研究海杂波特性使用；
当所述预设距离小于所述第一阈值时，所述第二定时同步卡接收所述发射站发送的第一参
考时钟信号，并将所述第一参考时钟信号发送到第二频率合成器；所述接收天线与所述前
端接收机通过电缆连接，所述前端接收机与所述数据采集器通过电缆连接，所述数据采集
器安插在所述第二PC机上。

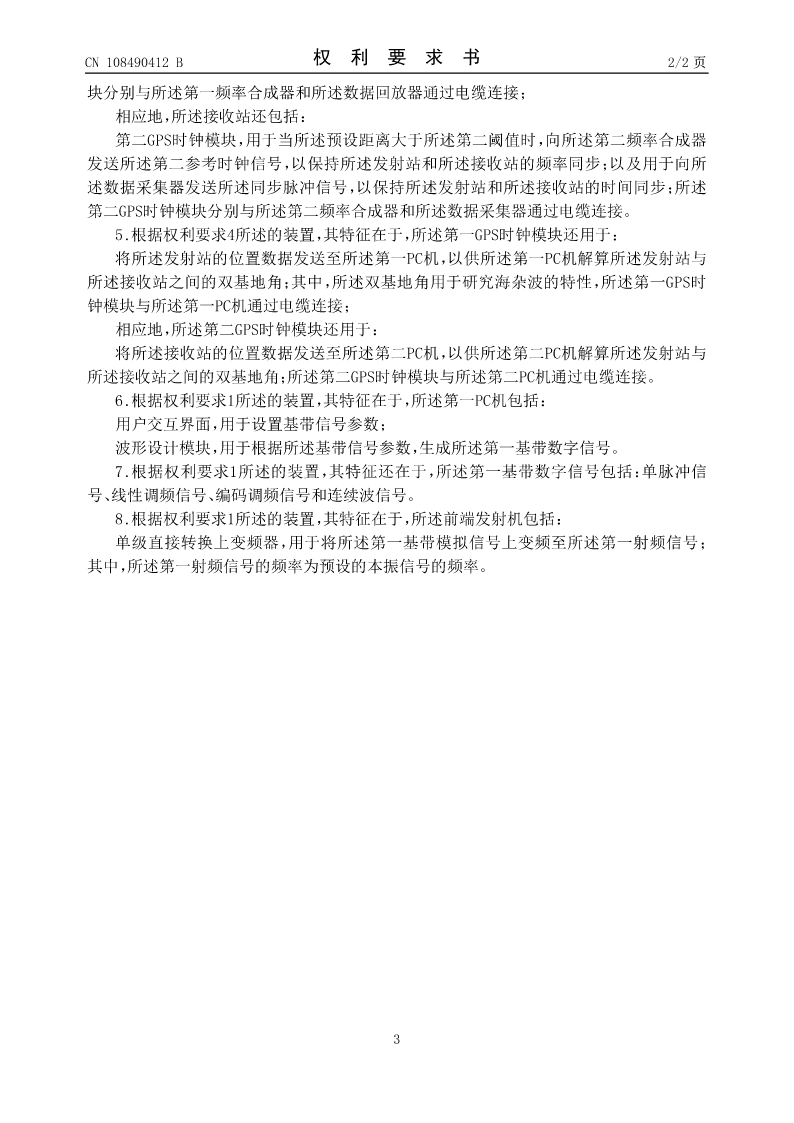

2.根据权利要求1所述的装置，其特征在于，所述第一频率合成器，用于为所述前端发
射机提供用于混频的第一本振信号；其中，所述第一本振信号是所述第一频率合成器根据
所述第一PC机发送的第一本振设置控制参数生成的；所述第一频率合成器分别与所述前端
发射机和所述第一PC机通过电缆连接；
所述第二频率合成器，用于为所述前端接收机提供用于混频的第二本振信号；其中，所
述第二本振信号是所述第二频率合成器根据所述第二PC机发送的第二本振设置控制参数
生成的；所述第二频率合成器分别与所述前端接收机和所述第二PC机通过电缆连接。
