2018102965888一种添加型甲醛捕捉剂及其制备方法.pdf

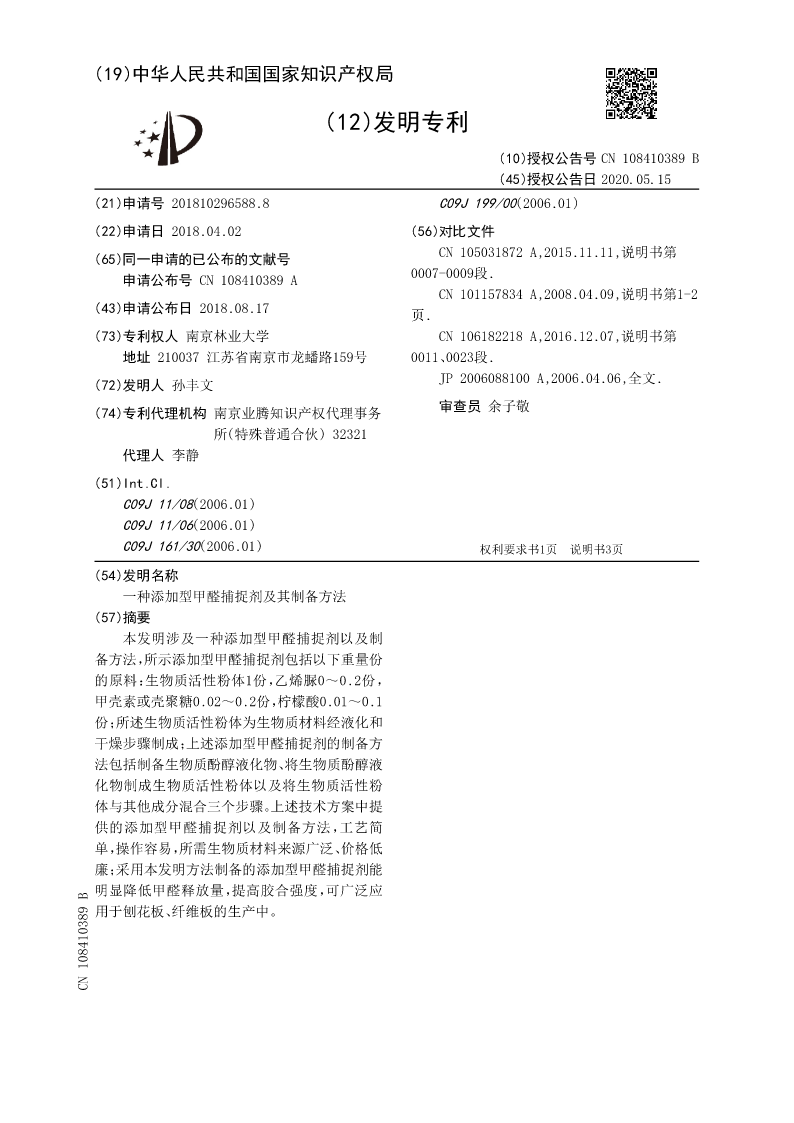

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108410389B
(45)授权公告日2020.05.15
(21)申请号201810296588.8C09J199/00(2006.01)
(22)申请日2018.04.02(56)对比文件
(65)同一申请的已公布的文献号CN105031872A,2015.11.11,说明书第
申请公布号CN108410389A0007-0009段.
CN101157834A,2008.04.09,说明书第1-2
(43)申请公布日2018.08.17页.
(73)专利权人南京林业大学CN106182218A,2016.12.07,说明书第
地址210037江苏省南京市龙蟠路159号0011、0023段.
(72)发明人孙丰文JP2006088100A,2006.04.06,全文.
(74)专利代理机构南京业腾知识产权代理事务审查员余子敬
所(特殊普通合伙)32321
代理人李静
(51)Int.Cl.
C09J11/08(2006.01)
C09J11/06(2006.01)
C09J161/30(2006.01)权利要求书1页说明书3页
(54)发明名称
一种添加型甲醛捕捉剂及其制备方法
(57)摘要
本发明涉及一种添加型甲醛捕捉剂以及制
备方法，所示添加型甲醛捕捉剂包括以下重量份
的原料：生物质活性粉体1份，乙烯脲0～0.2份，
甲壳素或壳聚糖0.02～0.2份，柠檬酸0.01～0.1
份；所述生物质活性粉体为生物质材料经液化和
干燥步骤制成；上述添加型甲醛捕捉剂的制备方
法包括制备生物质酚醇液化物、将生物质酚醇液
化物制成生物质活性粉体以及将生物质活性粉
体与其他成分混合三个步骤。上述技术方案中提
供的添加型甲醛捕捉剂以及制备方法，工艺简
单，操作容易，所需生物质材料来源广泛、价格低
廉；采用本发明方法制备的添加型甲醛捕捉剂能
明显降低甲醛释放量，提高胶合强度，可广泛应
用于刨花板、纤维板的生产中。
CN108410389B

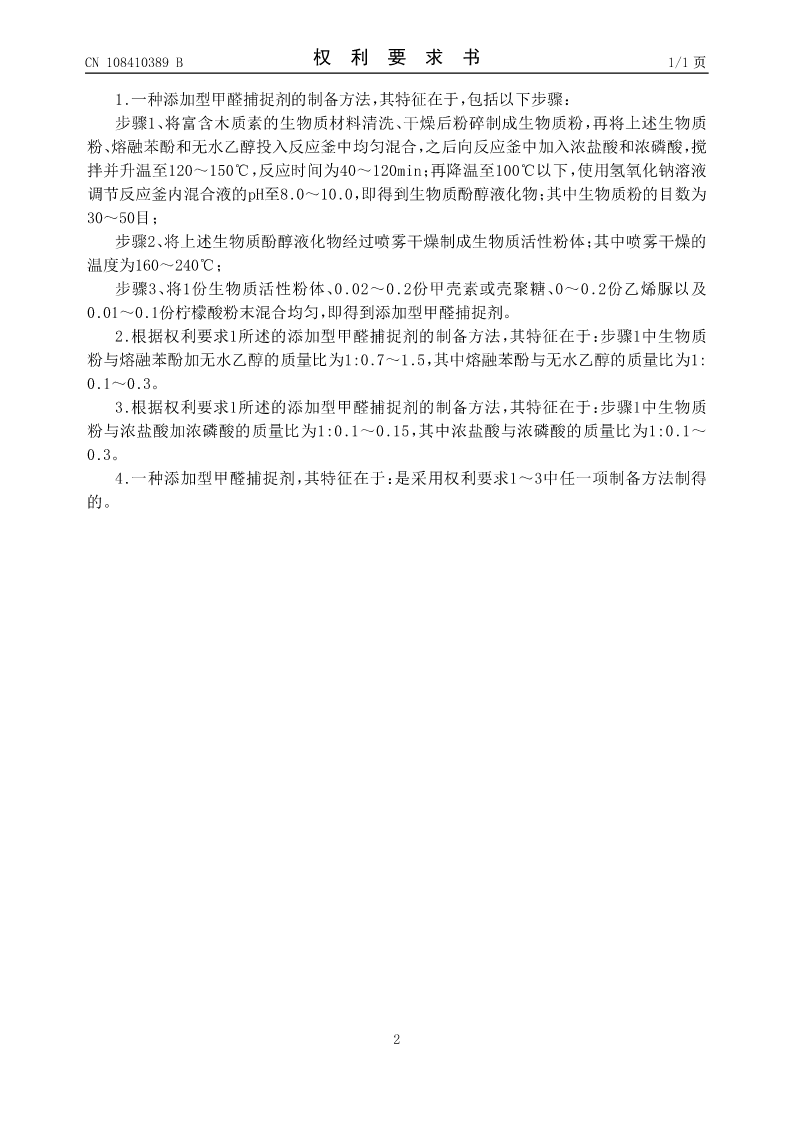

CN108410389B权利要求书1/1页

1.一种添加型甲醛捕捉剂的制备方法，其特征在于，包括以下步骤：
步骤1、将富含木质素的生物质材料清洗、干燥后粉碎制成生物质粉，再将上述生物质
粉、熔融苯酚和无水乙醇投入反应釜中均匀混合，之后向反应釜中加入浓盐酸和浓磷酸，搅
拌并升温至120～150℃，反应时间为40～120min；再降温至100℃以下，使用氢氧化钠溶液
调节反应釜内混合液的pH至8.0～10.0，即得到生物质酚醇液化物；其中生物质粉的目数为
30～50目；
步骤2、将上述生物质酚醇液化物经过喷雾干燥制成生物质活性粉体；其中喷雾干燥的
温度为160～240℃；
步骤3、将1份生物质活性粉体、0.02～0.2份甲壳素或壳聚糖、0～0.2份乙烯脲以及
0.01～0.1份柠檬酸粉末混合均匀，即得到添加型甲醛捕捉剂。
2.根据权利要求1所述的添加型甲醛捕捉剂的制备方法，其特征在于：步骤1中生物质
粉与熔融苯酚加无水乙醇的质量比为1:0.7～1.5，其中熔融苯酚与无水乙醇的质量比为1:
0.1～0.3。
3.根据权利要求1所述的添加型甲醛捕捉剂的制备方法，其特征在于：步骤1中生物质
粉与浓盐酸加浓磷酸的质量比为1:0.1～0.15，其中浓盐酸与浓磷酸的质量比为1:0.1～
0.3。
4.一种添加型甲醛捕捉剂，其特征在于：是采用权利要求1～3中任一项制备方法制得
的。

2

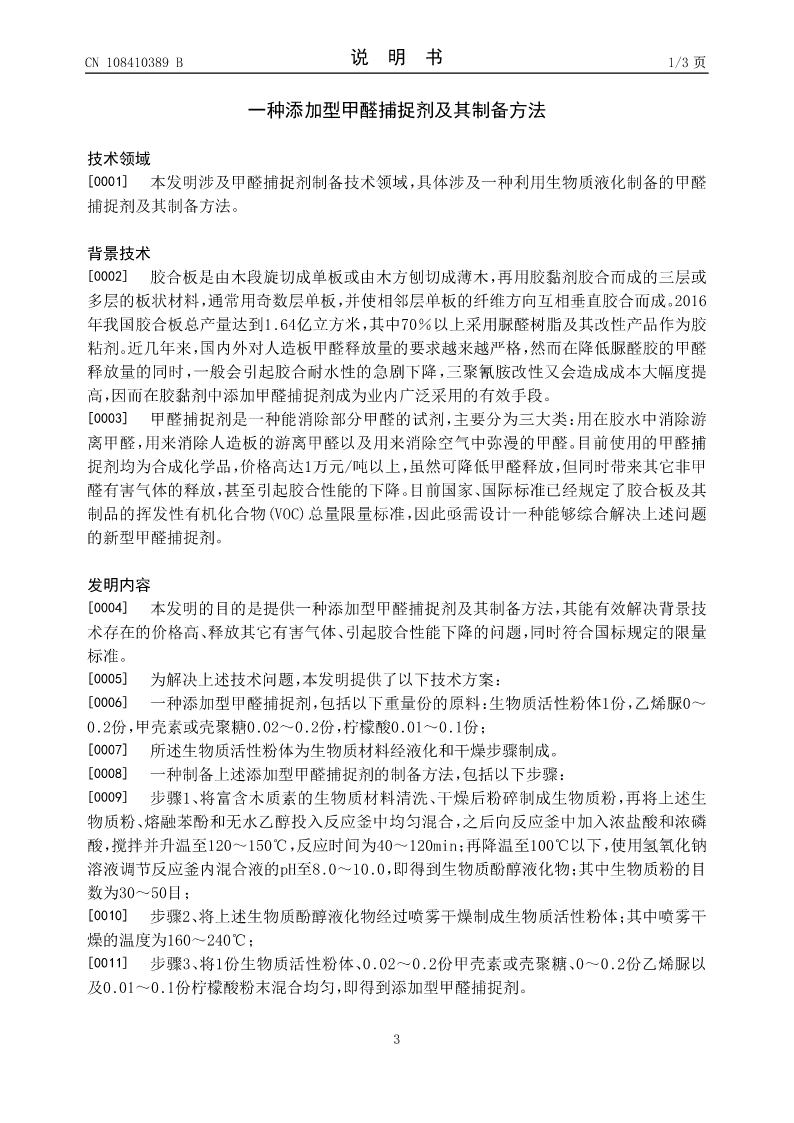

CN108410389B说明书1/3页

一种添加型甲醛捕捉剂及其制备方法

技术领域
[0001]本发明涉及甲醛捕捉剂制备技术领域，具体涉及一种利用生物质液化制备的甲醛
捕捉剂及其制备方法。

背景技术
[0002]胶合板是由木段旋切成单板或由木方刨切成薄木，再用胶黏剂胶合而成的三层或
多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成。2016
年我国胶合板总产量达到1.64亿立方米，其中70％以上采用脲醛树脂及其改性产品作为胶
粘剂。近几年来，国内外对人造板甲醛释放量的要求越来越严格，然而在降低脲醛胶的甲醛
释放量的同时，一般会引起胶合耐水性的急剧下降，三聚氰胺改性又会造成成本大幅度提
高，因而在胶黏剂中添加甲醛捕捉剂成为业内广泛采用的有效手段。
[0003]甲醛捕捉剂是一种能消除部分甲醛的试剂，主要分为三大类：用在胶水中消除游
离甲醛，用来消除人造板的游离甲醛以及用来消除空气中弥漫的甲醛。目前使用的甲醛捕
捉剂均为合成化学品，价格高达1万元/吨以上，虽然可降低甲醛释放，但同时带来其它非甲
醛有害气体的释放，甚至引起胶合性能的下降。目前国家、国际标准已经规定了胶合板及其
制品的挥发性有机化合物(VOC)总量限量标准，因此亟
