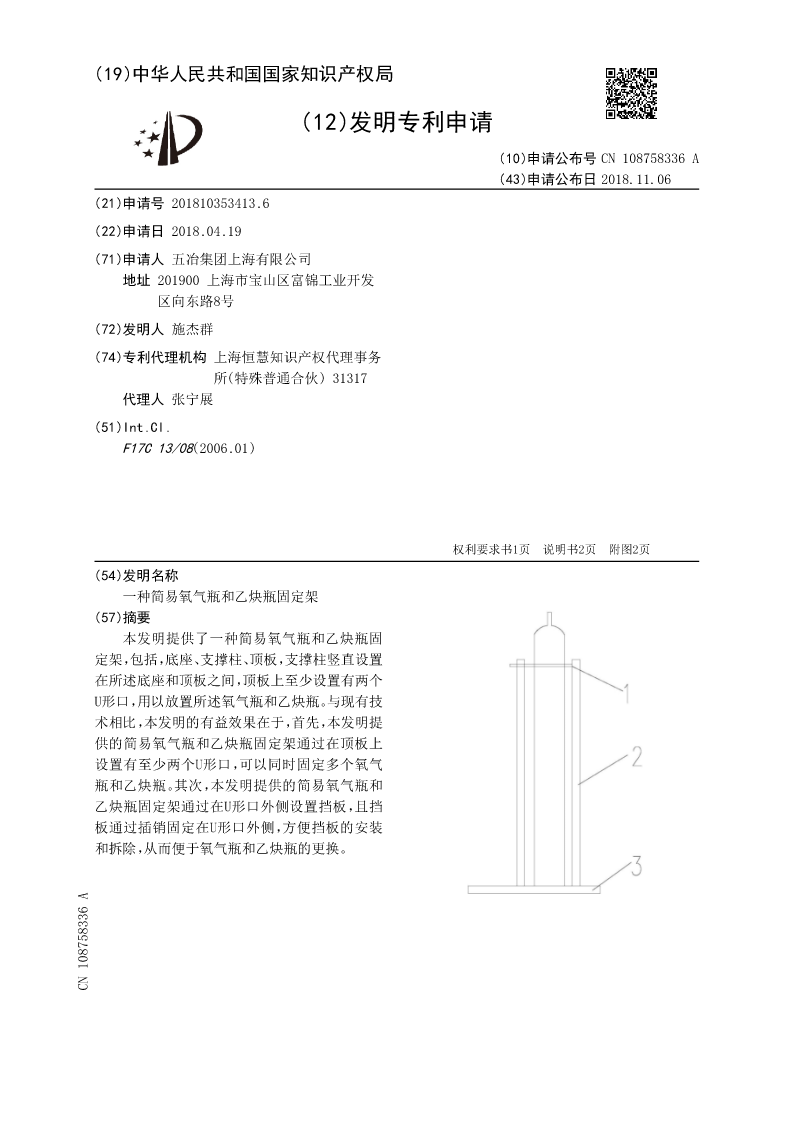

(54)发明名称
一种简易氧气瓶和乙炔瓶固定架
(57)摘要
本发明提供了一种简易氧气瓶和乙炔瓶固
定架，包括，底座、支撑柱、顶板，支撑柱竖直设置
在所述底座和顶板之间，顶板上至少设置有两个
U形口，用以放置所述氧气瓶和乙炔瓶。与现有技
术相比，本发明的有益效果在于，首先，本发明提
供的简易氧气瓶和乙炔瓶固定架通过在顶板上
设置有至少两个U形口，可以同时固定多个氧气
瓶和乙炔瓶。其次，本发明提供的简易氧气瓶和
乙炔瓶固定架通过在U形口外侧设置挡板，且挡
板通过插销固定在U形口外侧，方便挡板的安装
和拆除，从而便于氧气瓶和乙炔瓶的更换。
CN108758336A

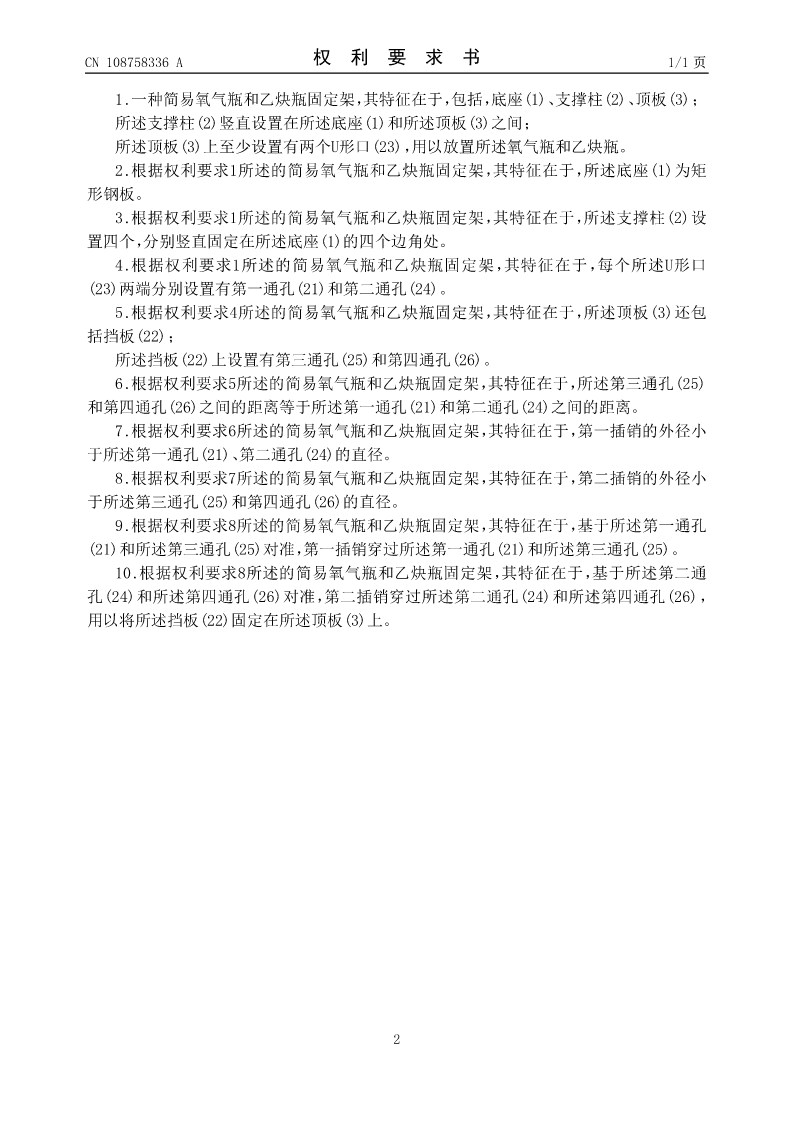

CN108758336A权利要求书1/1页

1.一种简易氧气瓶和乙炔瓶固定架，其特征在于，包括，底座(1)、支撑柱(2)、顶板(3)；
所述支撑柱(2)竖直设置在所述底座(1)和所述顶板(3)之间；
所述顶板(3)上至少设置有两个U形口(23)，用以放置所述氧气瓶和乙炔瓶。
2.根据权利要求1所述的简易氧气瓶和乙炔瓶固定架，其特征在于，所述底座(1)为矩
形钢板。
3.根据权利要求1所述的简易氧气瓶和乙炔瓶固定架，其特征在于，所述支撑柱(2)设
置四个，分别竖直固定在所述底座(1)的四个边角处。
4.根据权利要求1所述的简易氧气瓶和乙炔瓶固定架，其特征在于，每个所述U形口
(23)两端分别设置有第一通孔(21)和第二通孔(24)。
5.根据权利要求4所述的简易氧气瓶和乙炔瓶固定架，其特征在于，所述顶板(3)还包
括挡板(22)；
所述挡板(22)上设置有第三通孔(25)和第四通孔(26)。
6.根据权利要求5所述的简易氧气瓶和乙炔瓶固定架，其特征在于，所述第三通孔(25)
和第四通孔(26)之间的距离等于所述第一通孔(21)和第二通孔(24)之间的距离。
7.根据权利要求6所述的简易氧气瓶和乙炔瓶固定架，其特征在于，第一插销的外径小
于所述第一通孔(21)、第二通孔(24)的直径。
8.根据权利要求7所述的简易氧气瓶和乙炔瓶固定架，其特征在于，第二插销的外径小
于所述第三通孔(25)和第四通孔(26)的直径。
9.根据权利要求8所述的简易氧气瓶和乙炔瓶固定架，其特征在于，基于所述第一通孔
(21)和所述第三通孔(25)对准，第一插销穿过所述第一通孔(21)和所述第三通孔(25)。
10.根据权利要求8所述的简易氧气瓶和乙炔瓶固定架，其特征在于，基于所述第二通
孔(24)和所述第四通孔(26)对准，第二插销穿过所述第二通孔(24)和所述第四通孔(26)，
用以将所述挡板(22)固定在所述顶板(3)上。

2

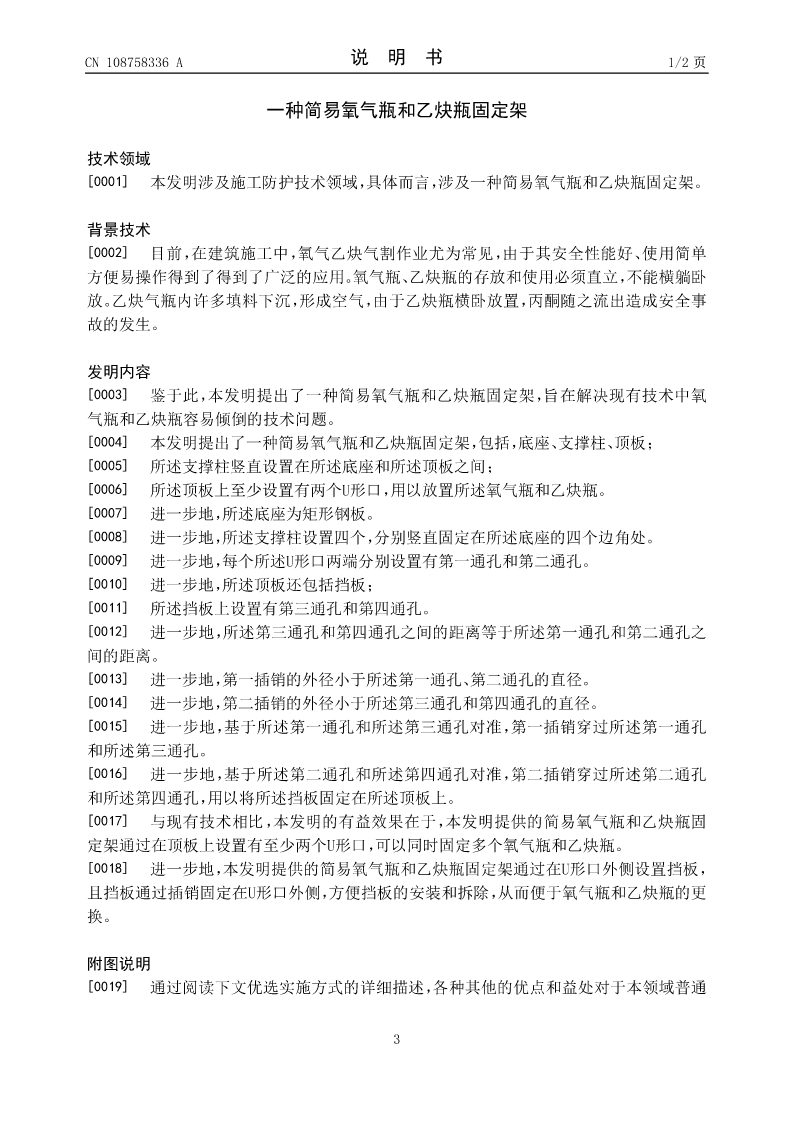

CN108758336A说明书1/2页

一种简易氧气瓶和乙炔瓶固定架

技术领域
[0001]本发明涉及施工防护技术领域，具体而言，涉及一种简易氧气瓶和乙炔瓶固定架。

背景技术
[0002]目前，在建筑施工中，氧气乙炔气割作业尤为常见，由于其安全性能好、使用简单
方便易操作得到了得到了广泛的应用。氧气瓶、乙炔瓶的存放和使用必须直立，不能横躺卧
放。乙炔气瓶内许多填料下沉，形成空气，由于乙炔瓶横卧放置，丙酮随之流出造成安全事
故的发生。

发明内容
[0003]鉴于此，本发明提出了一种简易氧气瓶和乙炔瓶固定架，旨在解决现有技术中氧
气瓶和乙炔瓶容易倾倒的技术问题。

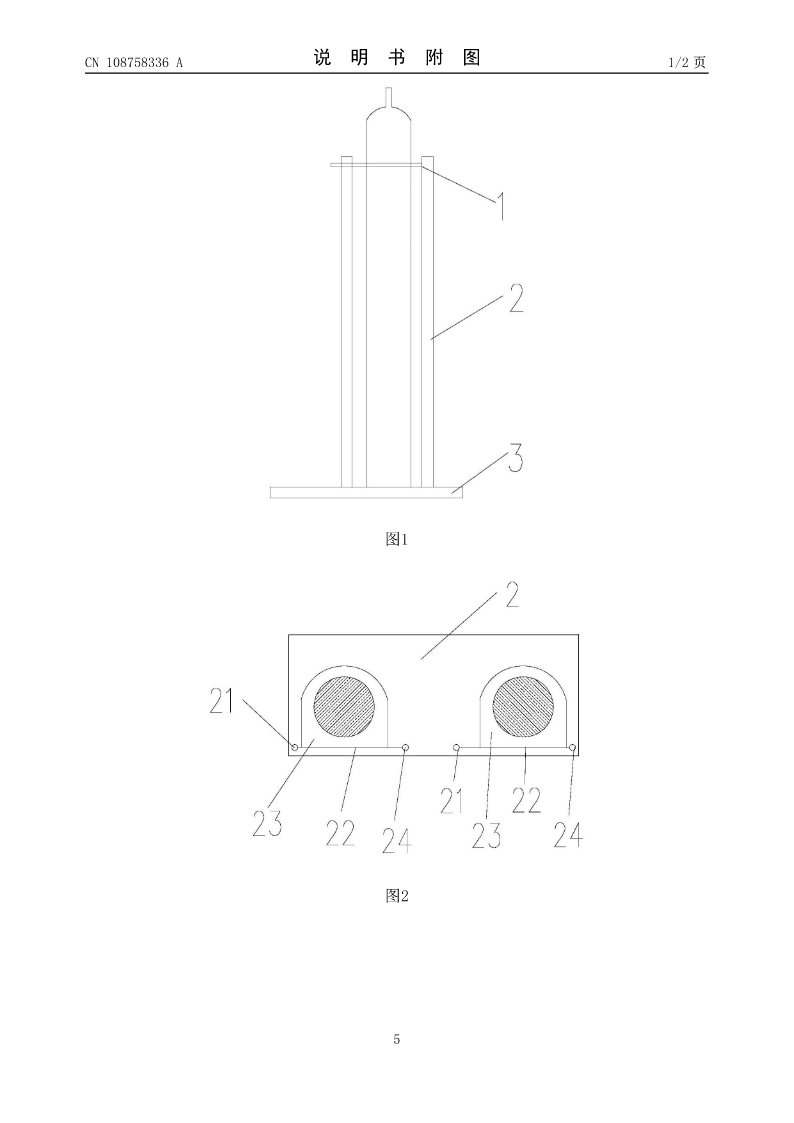

[0004]本发明提出了一种简易氧气瓶和乙炔瓶固定架，包括，底座、支撑柱、顶板；
[0005]所述支撑柱竖直设置在所述底座和所述顶板之间；
[0006]所述顶板上至少设置有两个U形口，用以放置所述氧气瓶和乙炔瓶。
[0007]进一步地，所述底座为矩形钢板。
[0008]进一步地，所述支撑柱设置四个，分别竖直固定在所述底座的四个边角处。
[0009]进一步地，每个所述U形口两端分别设置有第一通孔和第二通孔。
[0010]进一步地，所述顶板还包括挡板；
[0011]所述挡板上设置有第三通孔和第四通孔。
[0012]进一步地，所述第三通孔和第四通孔之间的距离等于所述第一通孔和第二通孔之
间的距离。
[0013]进一步地，第一插销的外径小于所述第一通孔、第二通孔的直径。

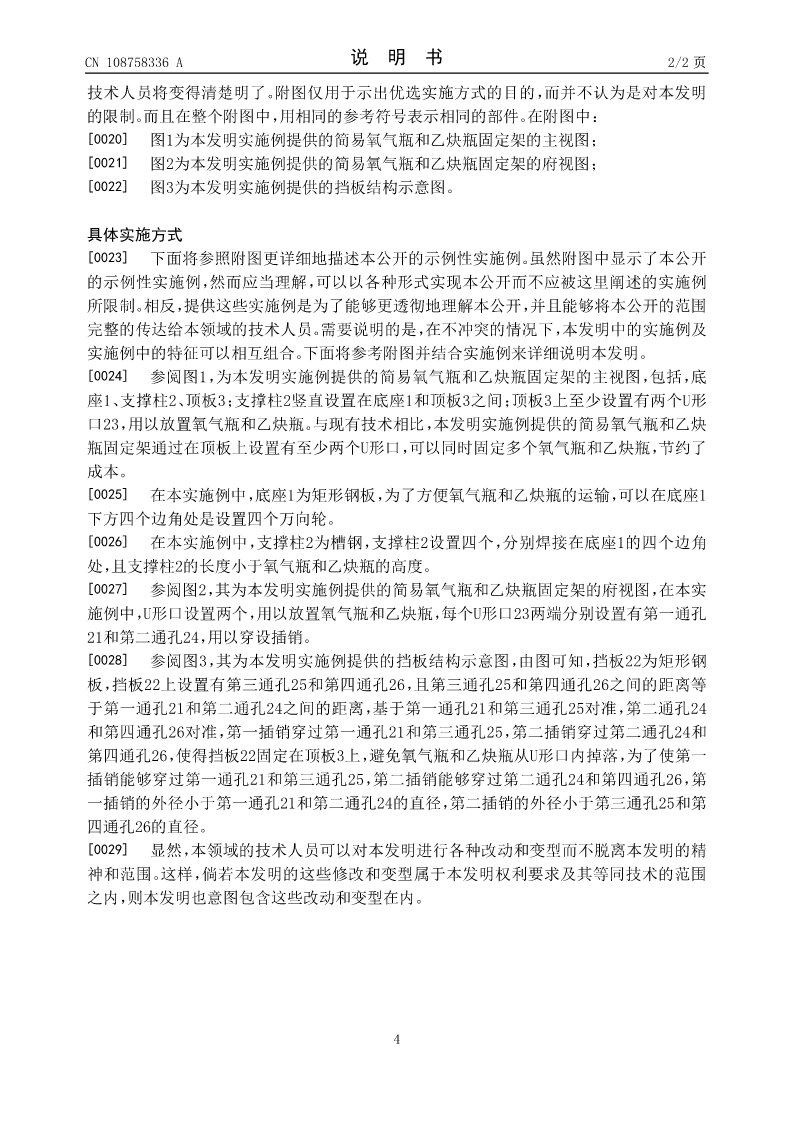

[001
