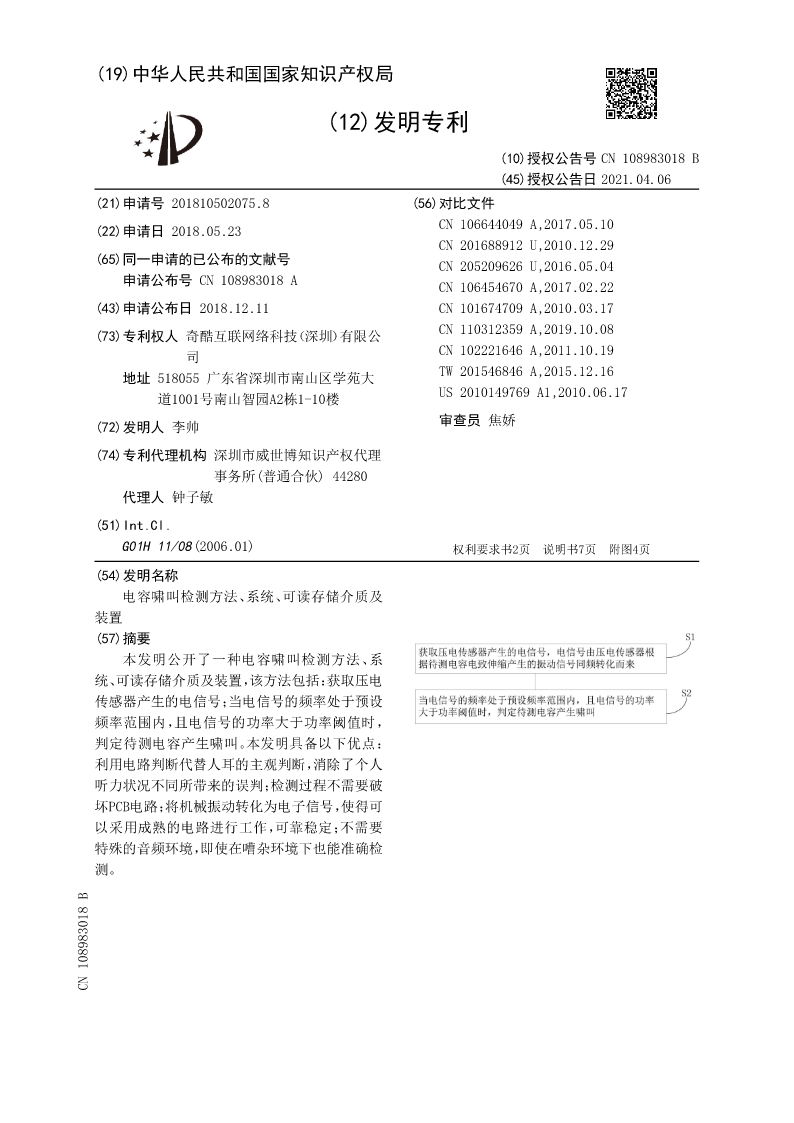

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108983018B
(45)授权公告日2021.04.06
(21)申请号201810502075.8(56)对比文件
(22)申请日2018.05.23CN106644049A,2017.05.10
CN201688912U,2010.12.29
(65)同一申请的已公布的文献号CN205209626U,2016.05.04
申请公布号CN108983018ACN106454670A,2017.02.22
(43)申请公布日2018.12.11CN101674709A,2010.03.17
(73)专利权人奇酷互联网络科技（深圳）有限公CN110312359A,2019.10.08
司CN102221646A,2011.10.19
地址518055广东省深圳市南山区学苑大TW201546846A,2015.12.16
道1001号南山智园A2栋1-10楼US2010149769A1,2010.06.17
(72)发明人李帅审查员焦娇

(74)专利代理机构深圳市威世博知识产权代理
事务所(普通合伙)44280
代理人钟子敏
(51)Int.Cl.
G01H11/08(2006.01)权利要求书2页说明书7页附图4页
(54)发明名称
电容啸叫检测方法、系统、可读存储介质及
装置
(57)摘要
本发明公开了一种电容啸叫检测方法、系
统、可读存储介质及装置，该方法包括：获取压电
传感器产生的电信号；当电信号的频率处于预设
频率范围内，且电信号的功率大于功率阈值时，
判定待测电容产生啸叫。本发明具备以下优点：
利用电路判断代替人耳的主观判断，消除了个人
听力状况不同所带来的误判；检测过程不需要破
坏PCB电路；将机械振动转化为电子信号，使得可
以采用成熟的电路进行工作，可靠稳定；不需要
特殊的音频环境，即使在嘈杂环境下也能准确检
测。
CN108983018B

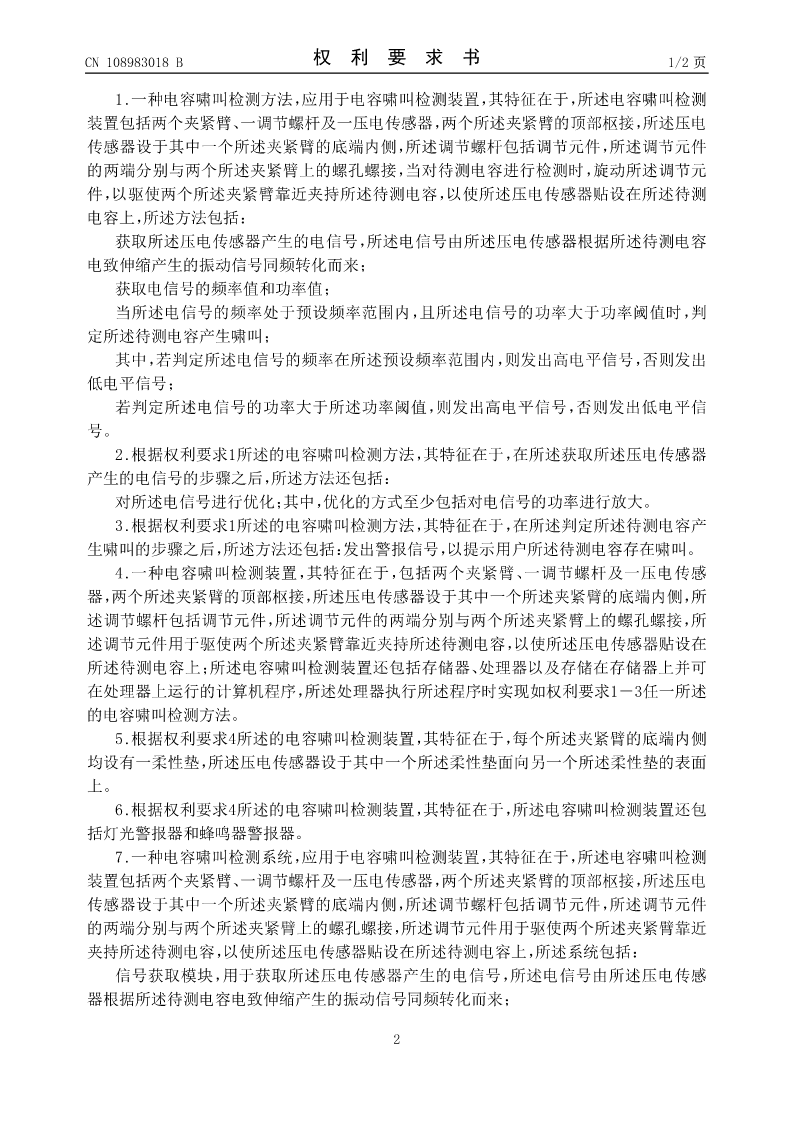

CN108983018B权利要求书1/2页

1.一种电容啸叫检测方法，应用于电容啸叫检测装置，其特征在于，所述电容啸叫检测
装置包括两个夹紧臂、一调节螺杆及一压电传感器，两个所述夹紧臂的顶部枢接，所述压电
传感器设于其中一个所述夹紧臂的底端内侧，所述调节螺杆包括调节元件，所述调节元件
的两端分别与两个所述夹紧臂上的螺孔螺接，当对待测电容进行检测时，旋动所述调节元
件，以驱使两个所述夹紧臂靠近夹持所述待测电容，以使所述压电传感器贴设在所述待测
电容上，所述方法包括：
获取所述压电传感器产生的电信号，所述电信号由所述压电传感器根据所述待测电容
电致伸缩产生的振动信号同频转化而来；
获取电信号的频率值和功率值；
当所述电信号的频率处于预设频率范围内，且所述电信号的功率大于功率阈值时，判
定所述待测电容产生啸叫；
其中，若判定所述电信号的频率在所述预设频率范围内，则发出高电平信号，否则发出
低电平信号；
若判定所述电信号的功率大于所述功率阈值，则发出高电平信号，否则发出低电平信
号。
2.根据权利要求1所述的电容啸叫检测方法，其特征在于，在所述获取所述压电传感器
产生的电信号的步骤之后，所述方法还包括：
对所述电信号进行优化；其中，优化的方式至少包括对电信号的功率进行放大。
3.根据权利要求1所述的电容啸叫检测方法，其特征在于，在所述判定所述待测电容产
生啸叫的步骤之后，所述方法还包括：发出警报信号，以提示用户所述待测电容存在啸叫。
4.一种电容啸叫检测装置，其特征在于，包括两个夹紧臂、一调节螺杆及一压电传感
器，两个所述夹紧臂的顶部枢接，所述压电传感器设于其中一个所述夹紧臂的底端内侧，所
述调节螺杆包括调节元件，所述调节元件的两端分别与两个所述夹紧臂上的螺孔螺接，所
述调节元件用于驱使两个所述夹紧臂靠近夹持所述待测电容，以使所述压电传感器贴设在
所述待测电容上；所述电容啸叫检测装置还包括存储器、处理器以及存储在存储器上并可
在处理器上运行的计算机程序，所述处理器执行所述程序时实现如权利要求1－3任一所述
的电容啸叫检测方法。
5.根据权利要求4所述的电容啸叫检测装置，其特征在于，每个所述夹紧臂的底端内侧
均设有一柔性垫，所述压电传感器设于其中一个所述柔性垫面向另一个所述柔性垫的表面
上。
6.根据权利要求4所述的电容啸叫检测装置，其特征在于，所述电容啸叫检测装置还包
括灯光警报器和蜂鸣器警报器。
7.一种电容啸叫检测系统，应用于电容啸叫检测装置，其特征在于，所述电容啸叫检测
装置包括两个夹紧臂、一调节螺杆及一压电传感器，两个所述夹紧臂的顶部枢接，所述压电
传感器设于其中一个所述夹紧臂的底端内侧，所述调节螺杆包括调节元件，所述调节元件
的两端分别与两个所述夹紧臂上的螺孔螺接，所述调节元件用于驱使
