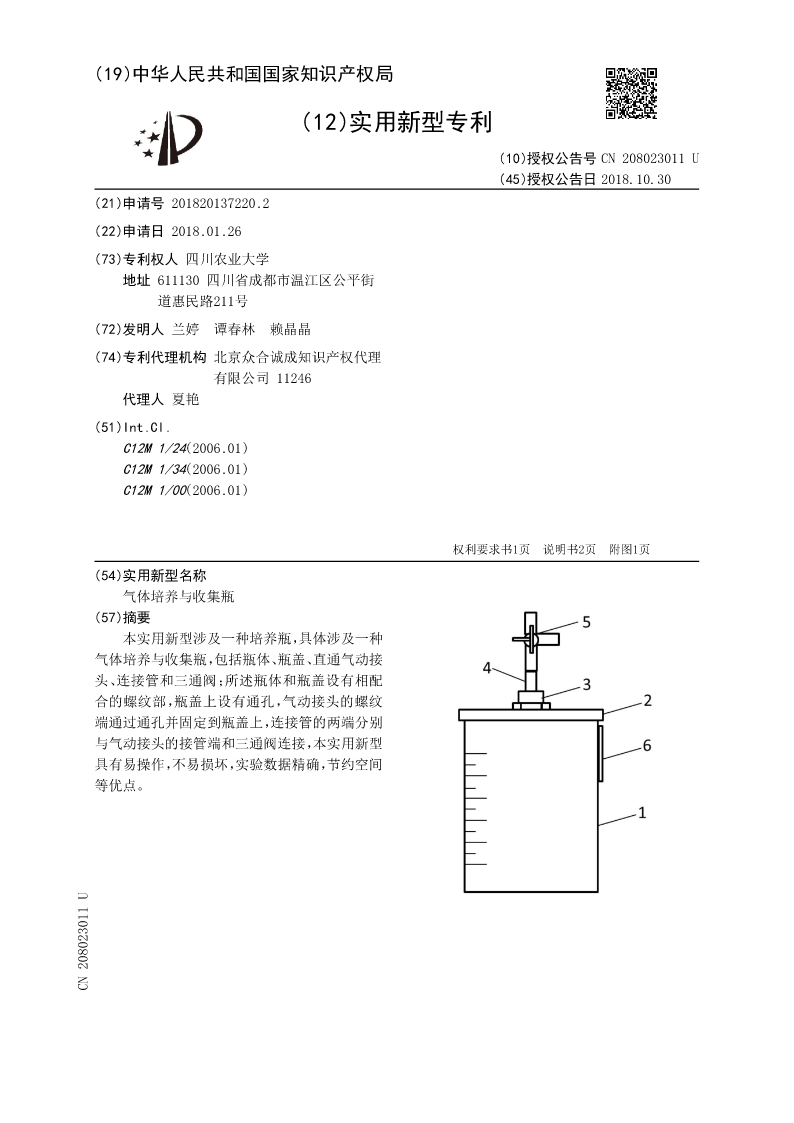

(54)实用新型名称
气体培养与收集瓶
(57)摘要
本实用新型涉及一种培养瓶，具体涉及一种
气体培养与收集瓶，包括瓶体、瓶盖、直通气动接
头、连接管和三通阀；所述瓶体和瓶盖设有相配
合的螺纹部，瓶盖上设有通孔，气动接头的螺纹
端通过通孔并固定到瓶盖上，连接管的两端分别
与气动接头的接管端和三通阀连接，本实用新型
具有易操作，不易损坏，实验数据精确，节约空间
等优点。
CN208023011U

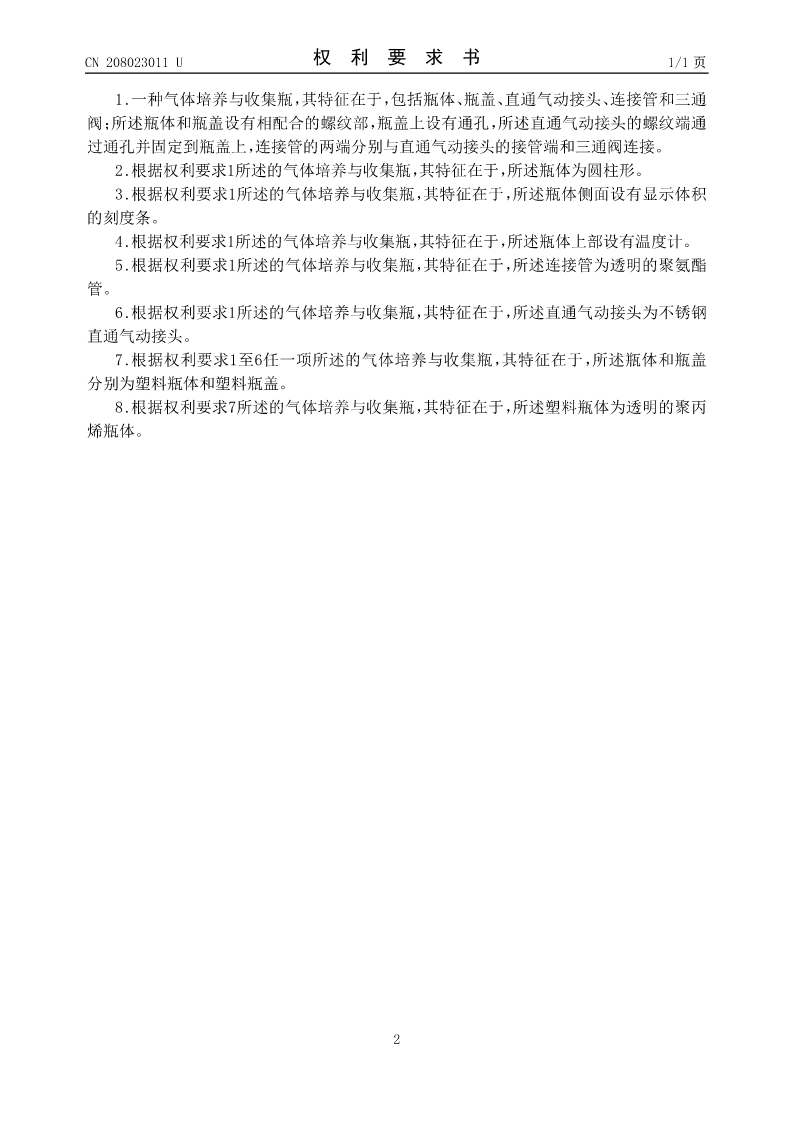

CN208023011U权利要求书1/1页

1.一种气体培养与收集瓶，其特征在于，包括瓶体、瓶盖、直通气动接头、连接管和三通
阀；所述瓶体和瓶盖设有相配合的螺纹部，瓶盖上设有通孔，所述直通气动接头的螺纹端通
过通孔并固定到瓶盖上，连接管的两端分别与直通气动接头的接管端和三通阀连接。
2.根据权利要求1所述的气体培养与收集瓶，其特征在于，所述瓶体为圆柱形。
3.根据权利要求1所述的气体培养与收集瓶，其特征在于，所述瓶体侧面设有显示体积
的刻度条。
4.根据权利要求1所述的气体培养与收集瓶，其特征在于，所述瓶体上部设有温度计。
5.根据权利要求1所述的气体培养与收集瓶，其特征在于，所述连接管为透明的聚氨酯
管。
6.根据权利要求1所述的气体培养与收集瓶，其特征在于，所述直通气动接头为不锈钢
直通气动接头。
7.根据权利要求1至6任一项所述的气体培养与收集瓶，其特征在于，所述瓶体和瓶盖
分别为塑料瓶体和塑料瓶盖。
8.根据权利要求7所述的气体培养与收集瓶，其特征在于，所述塑料瓶体为透明的聚丙
烯瓶体。

2

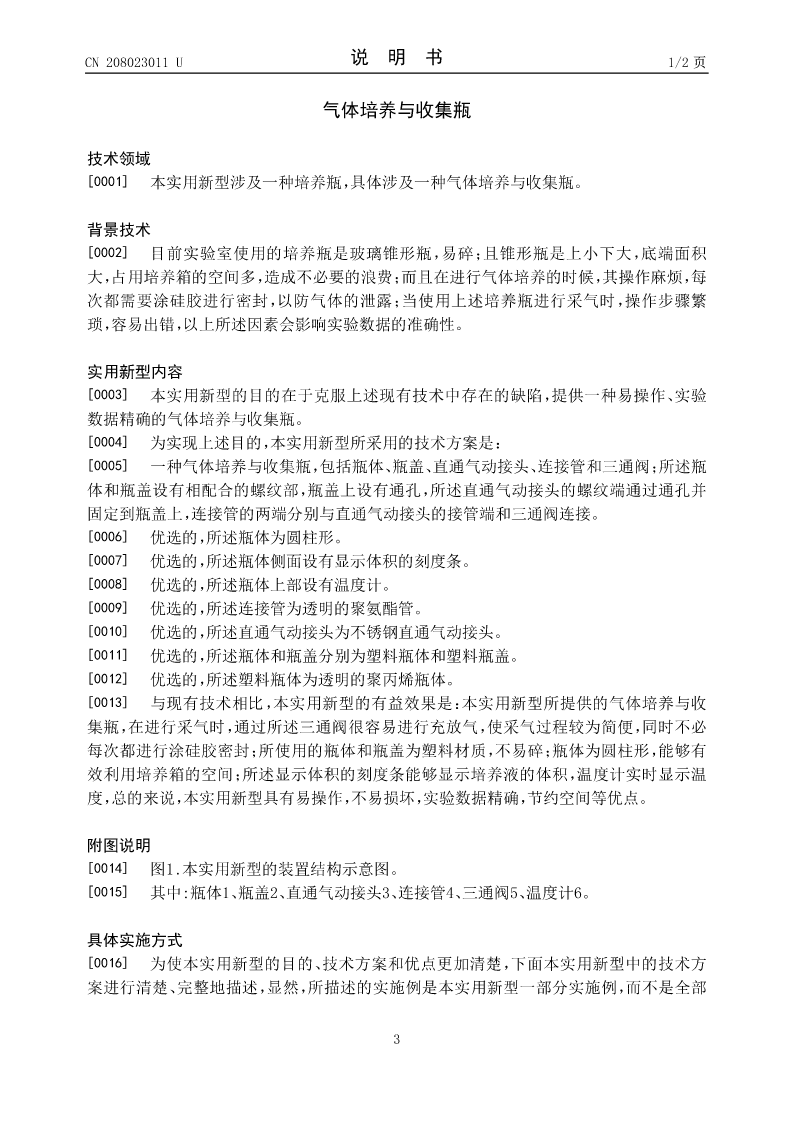

CN208023011U说明书1/2页

气体培养与收集瓶

技术领域
[0001]本实用新型涉及一种培养瓶，具体涉及一种气体培养与收集瓶。

背景技术
[0002]目前实验室使用的培养瓶是玻璃锥形瓶，易碎；且锥形瓶是上小下大，底端面积
大，占用培养箱的空间多，造成不必要的浪费；而且在进行气体培养的时候，其操作麻烦，每
次都需要涂硅胶进行密封，以防气体的泄露；当使用上述培养瓶进行采气时，操作步骤繁
琐，容易出错，以上所述因素会影响实验数据的准确性。

实用新型内容
[0003]本实用新型的目的在于克服上述现有技术中存在的缺陷，提供一种易操作、实验
数据精确的气体培养与收集瓶。
[0004]为实现上述目的，本实用新型所采用的技术方案是：
[0005]一种气体培养与收集瓶，包括瓶体、瓶盖、直通气动接头、连接管和三通阀；所述瓶
体和瓶盖设有相配合的螺纹部，瓶盖上设有通孔，所述直通气动接头的螺纹端通过通孔并
固定到瓶盖上，连接管的两端分别与直通气动接头的接管端和三通阀连接。
[0006]优选的，所述瓶体为圆柱形。
[0007]优选的，所述瓶体侧面设有显示体积的刻度条。
[0008]优选的，所述瓶体上部设有温度计。
[0009]优选的，所述连接管为透明的聚氨酯管。
[0010]优选的，所述直通气动接头为不锈钢直通气动接头。
[0011]优选的，所述瓶体和瓶盖分别为塑料瓶体和塑料瓶盖。
[0012]优选的，所述塑料瓶体为透明的聚丙烯瓶体。
[0013]与现有技术相比，本实用新型的有益效果是：本实用新型所提供的气体培养与收
集瓶，在进行采气时，通过所述三通阀很容易进行充放气，使采气过程较为简便，同时不必
每次都进行涂硅胶密封；所使用的瓶体和瓶盖为塑料材质，不易碎；瓶体为圆柱形，能够有
效利用培养箱的空间；所述显示体积的刻度条能够显示培养液的体积，温度计实时显示温
度，总的来说，本实用新型具有易操作，不易损坏，实验数据精确，节约空间等优点。

附图说明

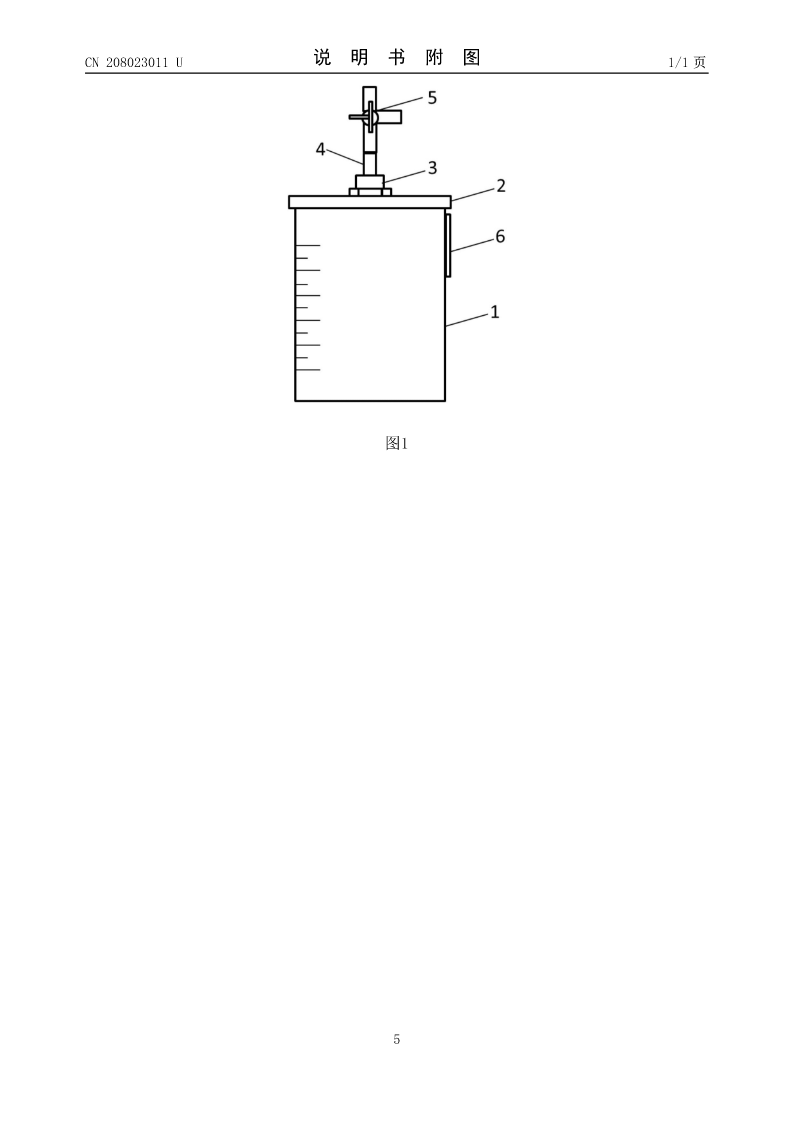

[0014]图1.本实用新型的装置结构示意图。
[0015]其中:瓶体1、瓶盖2、直通气动接头3、连接管4、三通阀5、温度计6。

具体实施方式
[0016]为使本实用新型的目的、技术方案和优点更加清楚，下面本实用新型中的技术方
案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部

3
CN208023011U说明书2/2页
