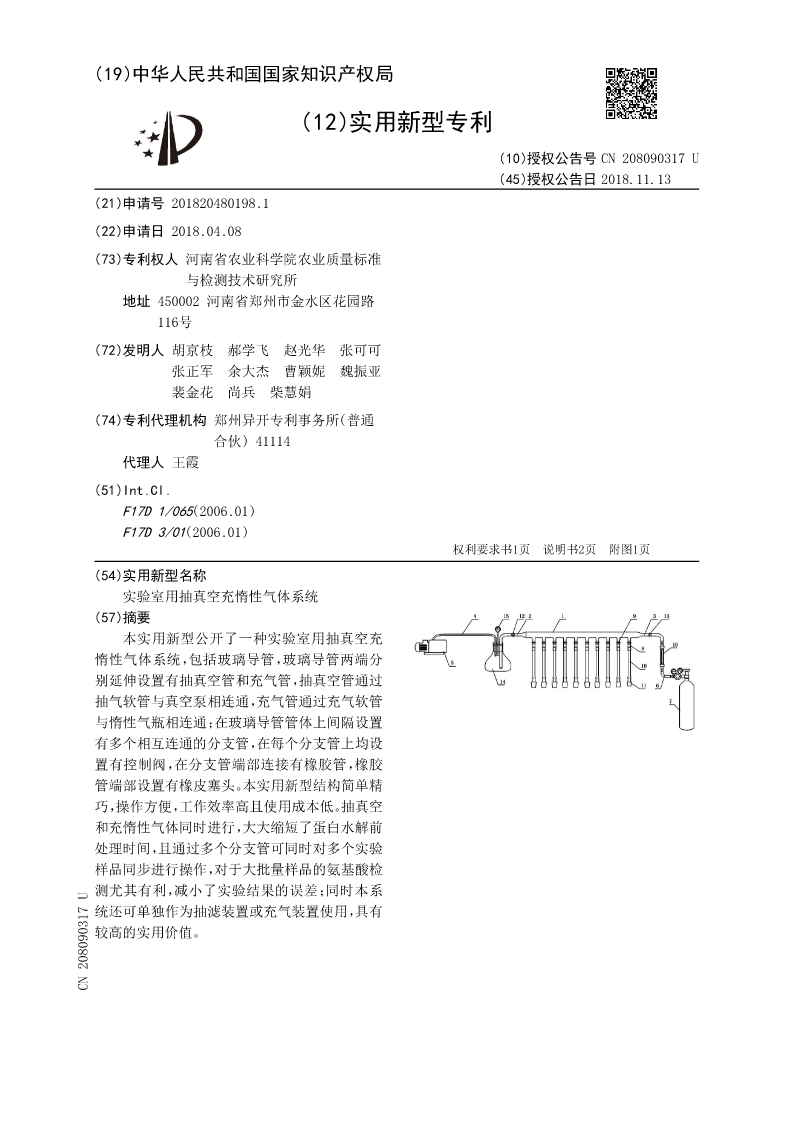

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN208090317U
(45)授权公告日2018.11.13
(21)申请号201820480198.1
(22)申请日2018.04.08
(73)专利权人河南省农业科学院农业质量标准
与检测技术研究所
地址450002河南省郑州市金水区花园路
116号
(72)发明人胡京枝郝学飞赵光华张可可
张正军余大杰曹颖妮魏振亚
裴金花尚兵柴慧娟
(74)专利代理机构郑州异开专利事务所(普通
合伙)41114
代理人王霞
(51)Int.Cl.
F17D1/065(2006.01)
F17D3/01(2006.01)
权利要求书1页说明书2页附图1页
(54)实用新型名称
实验室用抽真空充惰性气体系统
(57)摘要
本实用新型公开了一种实验室用抽真空充
惰性气体系统，包括玻璃导管，玻璃导管两端分
别延伸设置有抽真空管和充气管，抽真空管通过
抽气软管与真空泵相连通，充气管通过充气软管
与惰性气瓶相连通；在玻璃导管管体上间隔设置
有多个相互连通的分支管，在每个分支管上均设
置有控制阀，在分支管端部连接有橡胶管，橡胶
管端部设置有橡皮塞头。本实用新型结构简单精
巧，操作方便，工作效率高且使用成本低。抽真空
和充惰性气体同时进行，大大缩短了蛋白水解前
处理时间，且通过多个分支管可同时对多个实验
样品同步进行操作，对于大批量样品的氨基酸检
测尤其有利，减小了实验结果的误差；同时本系
统还可单独作为抽滤装置或充气装置使用，具有
较高的实用价值。
CN208090317U

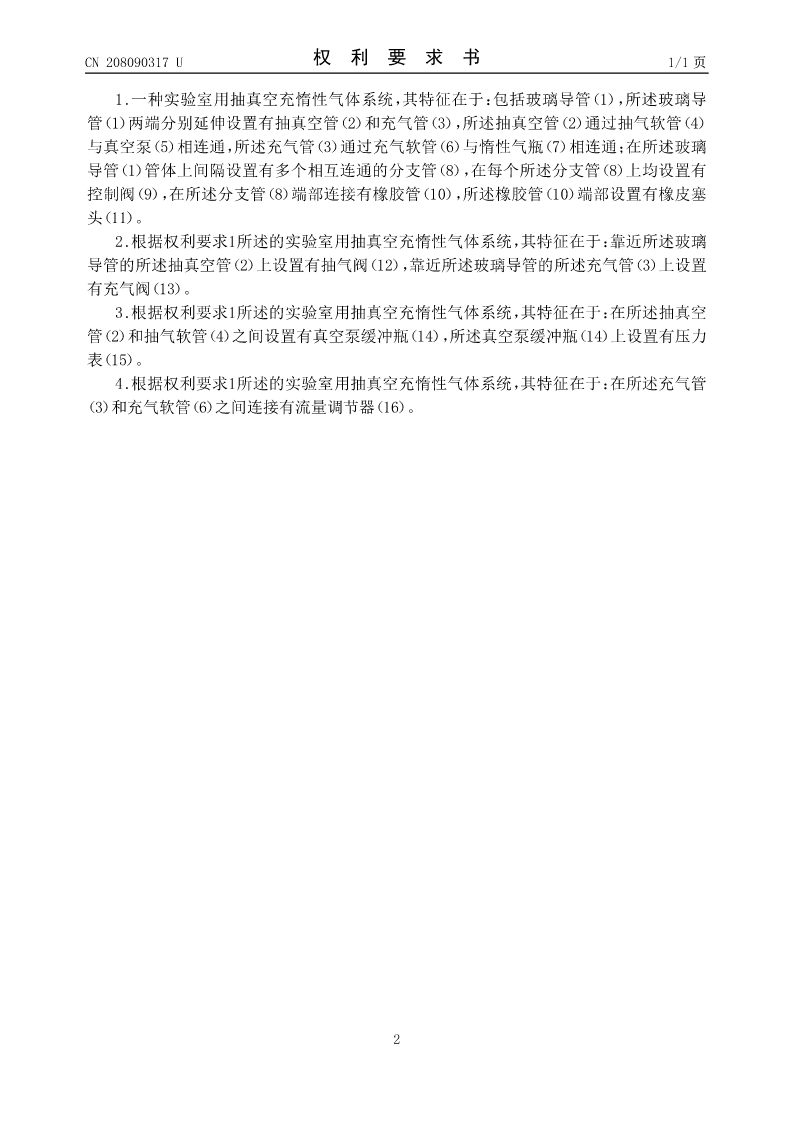

CN208090317U权利要求书1/1页

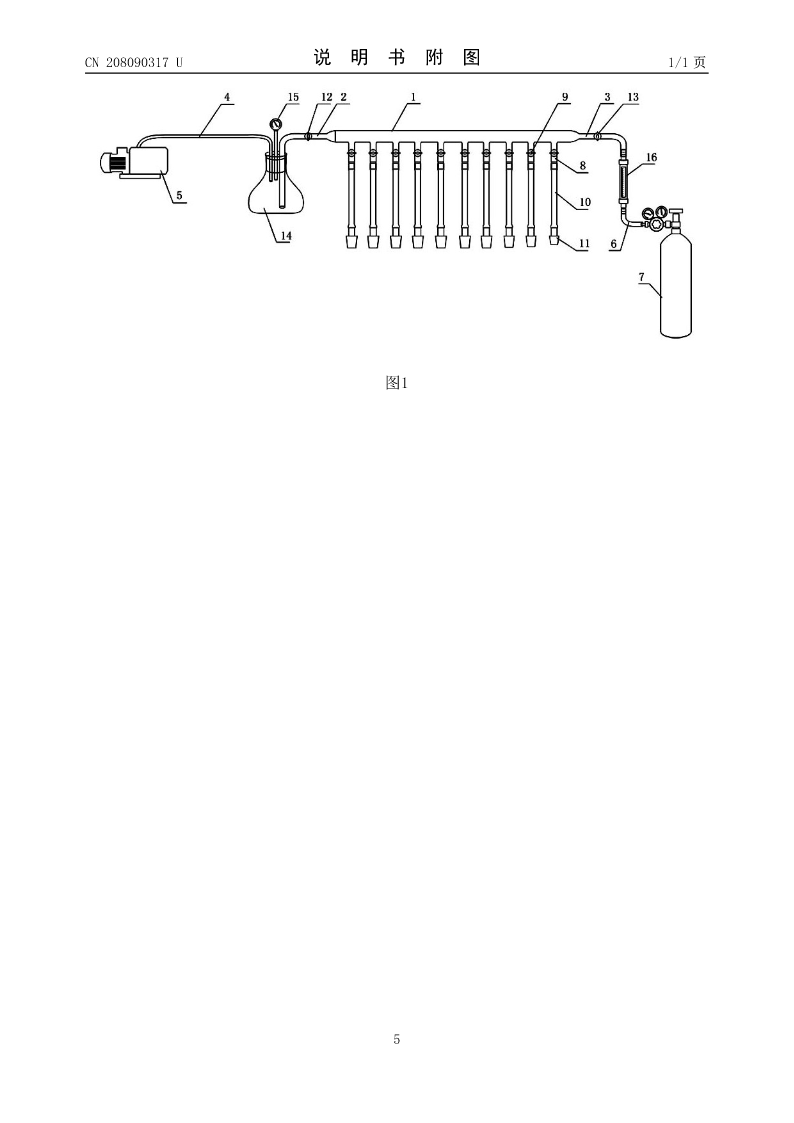

1.一种实验室用抽真空充惰性气体系统，其特征在于：包括玻璃导管（1），所述玻璃导
管（1）两端分别延伸设置有抽真空管（2）和充气管（3），所述抽真空管（2）通过抽气软管（4）
与真空泵（5）相连通，所述充气管（3）通过充气软管（6）与惰性气瓶（7）相连通；在所述玻璃
导管（1）管体上间隔设置有多个相互连通的分支管（8），在每个所述分支管（8）上均设置有
控制阀（9），在所述分支管（8）端部连接有橡胶管（10），所述橡胶管（10）端部设置有橡皮塞
头（11）。
2.根据权利要求1所述的实验室用抽真空充惰性气体系统，其特征在于：靠近所述玻璃
导管的所述抽真空管（2）上设置有抽气阀（12），靠近所述玻璃导管的所述充气管（3）上设置
有充气阀（13）。
3.根据权利要求1所述的实验室用抽真空充惰性气体系统，其特征在于：在所述抽真空
管（2）和抽气软管（4）之间设置有真空泵缓冲瓶（14），所述真空泵缓冲瓶（14）上设置有压力
表（15）。
4.根据权利要求1所述的实验室用抽真空充惰性气体系统，其特征在于：在所述充气管
（3）和充气软管（6）之间连接有流量调节器（16）。

2

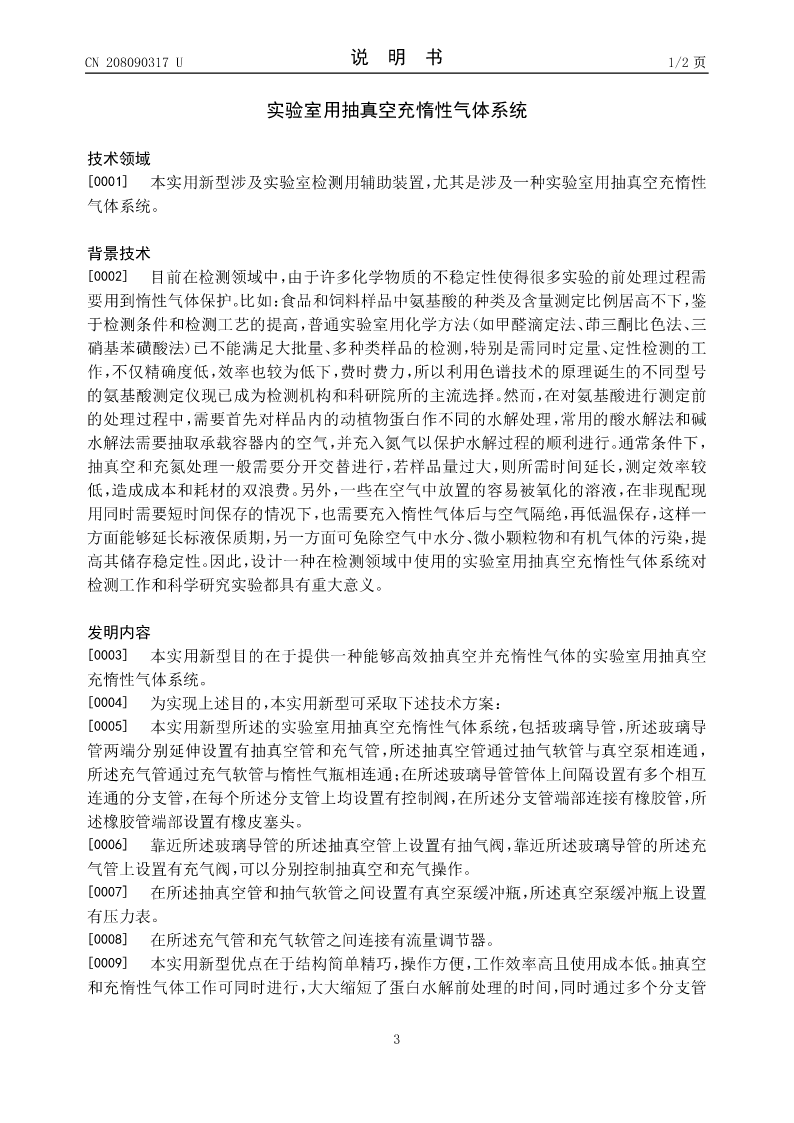

CN208090317U说明书1/2页

实验室用抽真空充惰性气体系统

技术领域
[0001]本实用新型涉及实验室检测用辅助装置，尤其是涉及一种实验室用抽真空充惰性
气体系统。

背景技术
[0002]目前在检测领域中，由于许多化学物质的不稳定性使得很多实验的前处理过程需
要用到惰性气体保护。比如：食品和饲料样品中氨基酸的种类及含量测定比例居高不下，鉴
于检测条件和检测工艺的提高，普通实验室用化学方法（如甲醛滴定法、茚三酮比色法、三
硝基苯磺酸法）已不能满足大批量、多种类样品的检测，特别是需同时定量、定性检测的工
作，不仅精确度低，效率也较为低下，费时费力，所以利用色谱技术的原理诞生的不同型号
的氨基酸测定仪现已成为检测机构和科研院所的主流选择。然而，在对氨基酸进行测定前
的处理过程中，需要首先对样品内的动植物蛋白作不同的水解处理，常用的酸水解法和碱
水解法需要抽取承载容器内的空气，并充入氮气以保护水解过程的顺利进行。通常条件下，
抽真空和充氮处理一般需要分开交替进行，若样品量过大，则所需时间延长，测定效率较
低，造成成本和耗材的双浪费。另外，一些在空气中放置的容易被氧化的溶液，在非现配现
用同时需要短时间保存的情况下，也需要充入惰性气体后与空气隔绝，再低温保存，这样一
方面能够延长标液保质期，另一方面可免除空气中水分、微小颗粒物和有机气体的污染，提
高其储存稳定性。因此，设计一种在检测领域中使用的实验室用抽真空充惰性气体系统对
检测工作和科学研究实验都具有重大意义。

发明内容
[0003]本实用新型目的在于提供一种能够高效抽真空并充惰性气体的实验室用抽真空
充惰性气体系统。
[0004]为实现上述目的，本实用新型可采取下述技术方案：
[0005]本实用新型所述的实验室用抽真空充惰性气体系统，包括玻璃导管，所述玻璃导

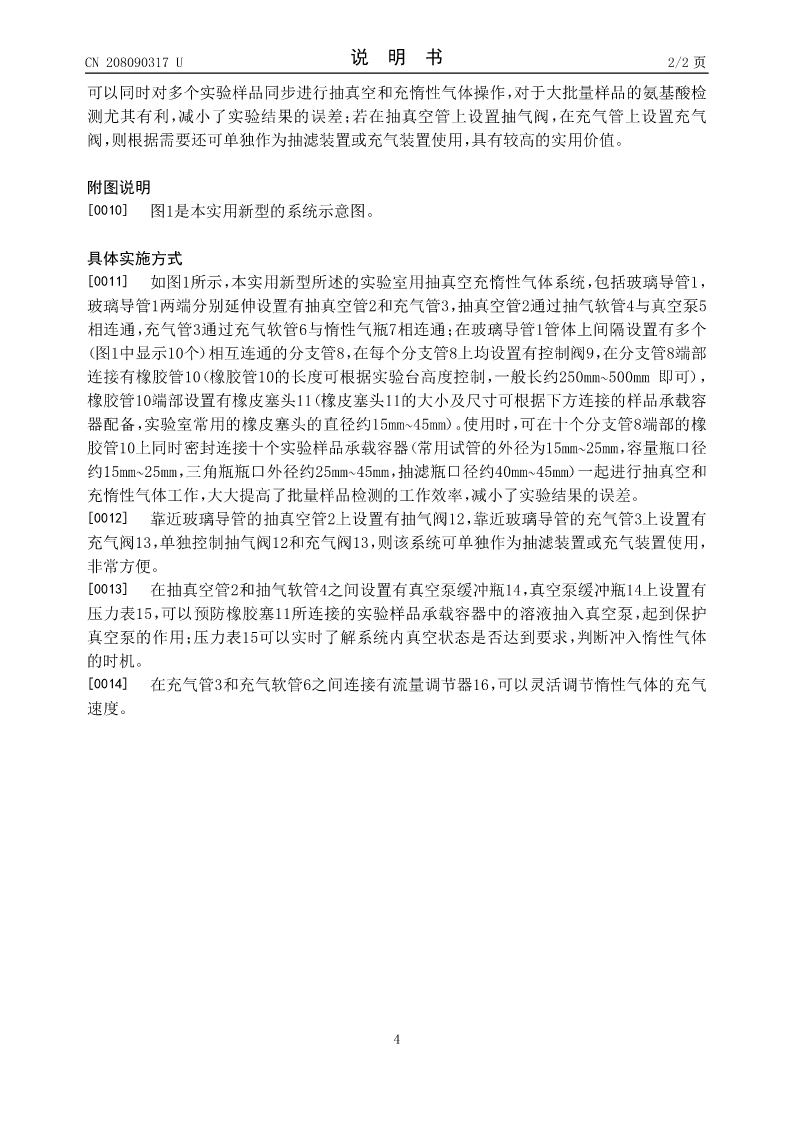

管两端分别延伸设置有抽真空管和充气管，所述抽真空管通过抽气软
