(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN208416545U
(45)授权公告日2019.01.22
(21)申请号201820964116.0E21D11/10(2006.01)
(22)申请日2018.06.22(ESM)同样的发明创造已同日申请发明专利

(73)专利权人中铁第一勘察设计院集团有限公
司
地址710043陕西省西安市西影路二号
(72)发明人吴东亮孙灏江康渝东张碧文
曹帅王天明胡智民张涛
高志宏王科甫张颖许洲
王江
(74)专利代理机构西安新思维专利商标事务所
有限公司61114
代理人李罡
(51)Int.Cl.
E21D9/06(2006.01)
E21D11/38(2006.01)
权利要求书1页说明书3页附图3页
(54)实用新型名称
一种盾构井预留孔洞快速封堵体系
(57)摘要
本实用新型涉及一种盾构井预留孔洞快速
封堵体系，于盾构井预留孔洞上方设置预制封堵
板，预制封堵板两侧板端搭设于盾构井的主体结
构顶板环梁，预制封堵板上方设置现浇钢筋混凝
土结构层，现浇钢筋混凝土结构层上方铺设防水
层，防水层上方回填有基坑回填层。本实用新型
在盾构井完成使命后，通过预制的封堵板对孔洞
进行封堵，封堵完成后铺设防水层、现浇混凝土
层，基坑回填等工作，具有封堵快速、工程交叉
小、节约工期、安全等特点。
CN208416545U

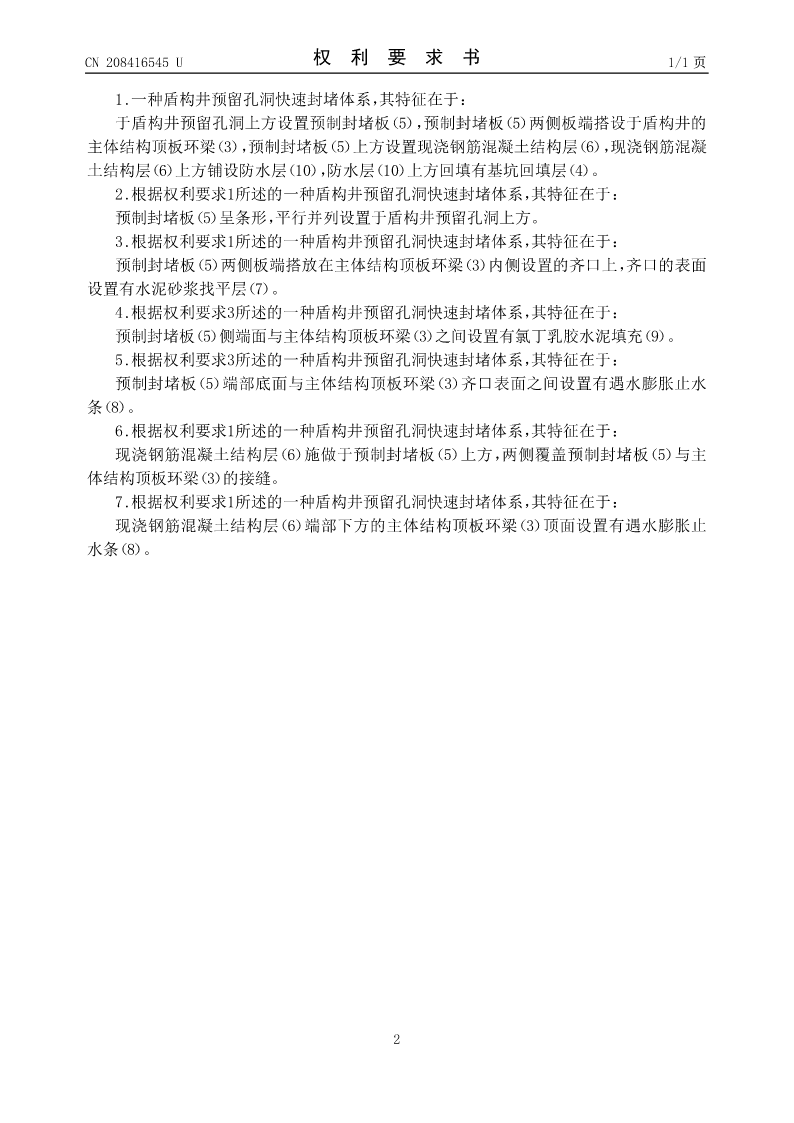

CN208416545U权利要求书1/1页

1.一种盾构井预留孔洞快速封堵体系，其特征在于：
于盾构井预留孔洞上方设置预制封堵板（5），预制封堵板（5）两侧板端搭设于盾构井的
主体结构顶板环梁（3），预制封堵板（5）上方设置现浇钢筋混凝土结构层（6），现浇钢筋混凝
土结构层（6）上方铺设防水层（10），防水层（10）上方回填有基坑回填层（4）。
2.根据权利要求1所述的一种盾构井预留孔洞快速封堵体系，其特征在于：
预制封堵板（5）呈条形，平行并列设置于盾构井预留孔洞上方。
3.根据权利要求1所述的一种盾构井预留孔洞快速封堵体系，其特征在于：
预制封堵板（5）两侧板端搭放在主体结构顶板环梁（3）内侧设置的齐口上，齐口的表面
设置有水泥砂浆找平层（7）。
4.根据权利要求3所述的一种盾构井预留孔洞快速封堵体系，其特征在于：
预制封堵板（5）侧端面与主体结构顶板环梁（3）之间设置有氯丁乳胶水泥填充（9）。
5.根据权利要求3所述的一种盾构井预留孔洞快速封堵体系，其特征在于：
预制封堵板（5）端部底面与主体结构顶板环梁（3）齐口表面之间设置有遇水膨胀止水
条（8）。
6.根据权利要求1所述的一种盾构井预留孔洞快速封堵体系，其特征在于：
现浇钢筋混凝土结构层（6）施做于预制封堵板（5）上方，两侧覆盖预制封堵板（5）与主
体结构顶板环梁（3）的接缝。
7.根据权利要求1所述的一种盾构井预留孔洞快速封堵体系，其特征在于：
现浇钢筋混凝土结构层（6）端部下方的主体结构顶板环梁（3）顶面设置有遇水膨胀止
水条（8）。

2

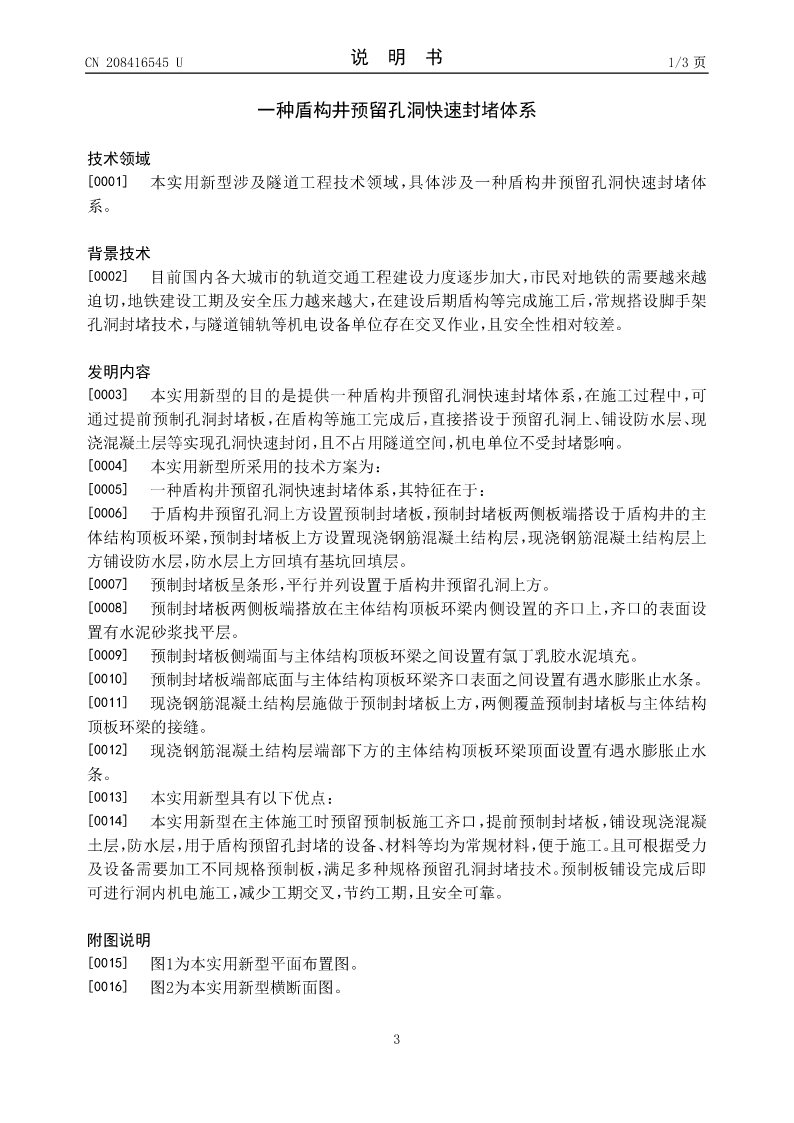

CN208416545U说明书1/3页

一种盾构井预留孔洞快速封堵体系

技术领域
[0001]本实用新型涉及隧道工程技术领域，具体涉及一种盾构井预留孔洞快速封堵体
系。

背景技术
[0002]目前国内各大城市的轨道交通工程建设力度逐步加大，市民对地铁的需要越来越
迫切，地铁建设工期及安全压力越来越大，在建设后期盾构等完成施工后，常规搭设脚手架
孔洞封堵技术，与隧道铺轨等机电设备单位存在交叉作业，且安全性相对较差。

发明内容
[0003]本实用新型的目的是提供一种盾构井预留孔洞快速封堵体系，在施工过程中，可
通过提前预制孔洞封堵板，在盾构等施工完成后，直接搭设于预留孔洞上、铺设防水层、现
浇混凝土层等实现孔洞快速封闭，且不占用隧道空间，机电单位不受封堵影响。
[0004]本实用新型所采用的技术方案为：
[0005]一种盾构井预留孔洞快速封堵体系，其特征在于：
[0006]于盾构井预留孔洞上方设置预制封堵板，预制封堵板两侧板端搭设于盾构井的主
体结构顶板环梁，预制封堵板上方设置现浇钢筋混凝土结构层，现浇钢筋混凝土结构层上
方铺设防水层，防水层上方回填有基坑回填层。
[0007]预制封堵板呈条形，平行并列设置于盾构井预留孔洞上方。
[0008]预制封堵板两侧板端搭放在主体结构顶板环梁内侧设置的齐口上，齐口的表面设
置有水泥砂浆找平层。
[0009]预制封堵板侧端面与主体结构顶板环梁之间设置有氯丁乳胶水泥填充。
[0010]预制封堵板端部底面与主体结构顶板环梁齐口表面之间设置有遇水膨胀止水条。
[0011]现浇钢筋混凝土结构层施做于预制封堵板上方，两侧覆盖预制封堵板与主体结构
顶板环梁的接缝。
[0012]现浇钢筋混凝土结构层端部
