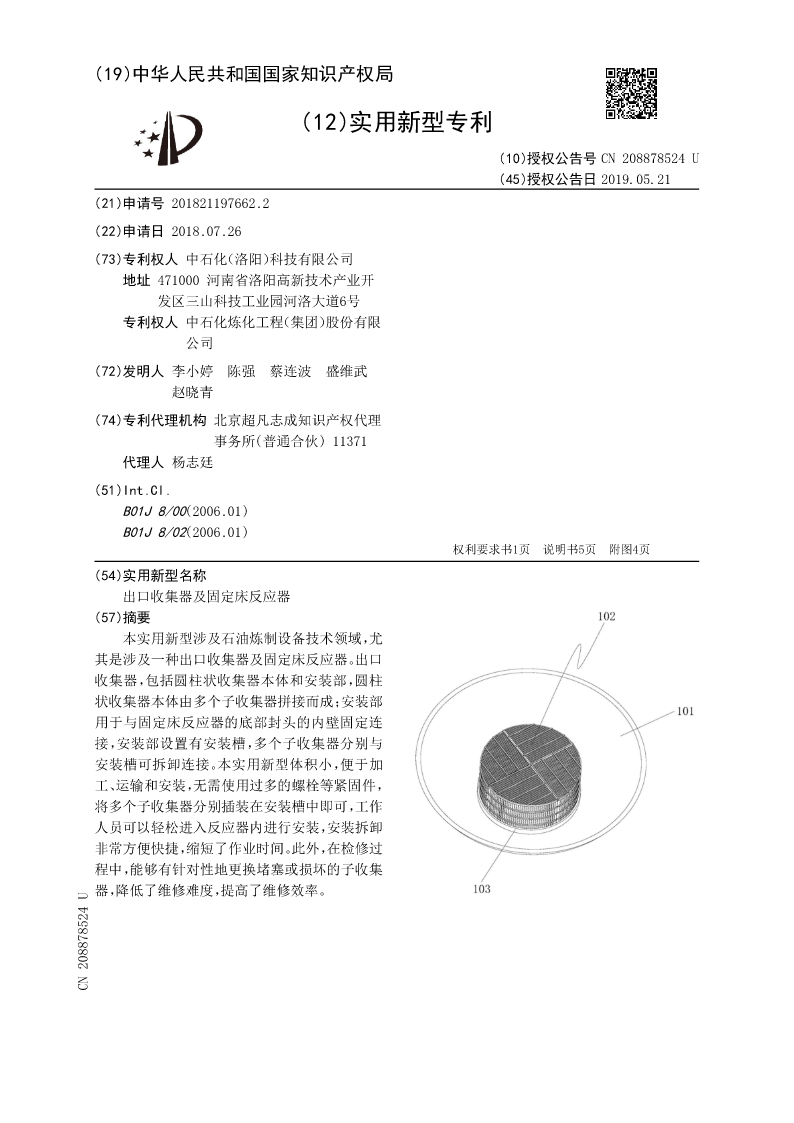

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN208878524U
(45)授权公告日2019.05.21
(21)申请号201821197662.2
(22)申请日2018.07.26
(73)专利权人中石化（洛阳）科技有限公司
地址471000河南省洛阳高新技术产业开
发区三山科技工业园河洛大道6号
专利权人中石化炼化工程（集团）股份有限
公司
(72)发明人李小婷陈强蔡连波盛维武
赵晓青
(74)专利代理机构北京超凡志成知识产权代理
事务所(普通合伙)11371
代理人杨志廷
(51)Int.Cl.
B01J8/00(2006.01)
B01J8/02(2006.01)
权利要求书1页说明书5页附图4页
(54)实用新型名称
出口收集器及固定床反应器
(57)摘要
本实用新型涉及石油炼制设备技术领域，尤
其是涉及一种出口收集器及固定床反应器。出口
收集器，包括圆柱状收集器本体和安装部，圆柱
状收集器本体由多个子收集器拼接而成；安装部
用于与固定床反应器的底部封头的内壁固定连
接，安装部设置有安装槽，多个子收集器分别与
安装槽可拆卸连接。本实用新型体积小，便于加
工、运输和安装，无需使用过多的螺栓等紧固件，
将多个子收集器分别插装在安装槽中即可，工作
人员可以轻松进入反应器内进行安装，安装拆卸
非常方便快捷，缩短了作业时间。此外，在检修过
程中，能够有针对性地更换堵塞或损坏的子收集
器，降低了维修难度，提高了维修效率。
CN208878524U

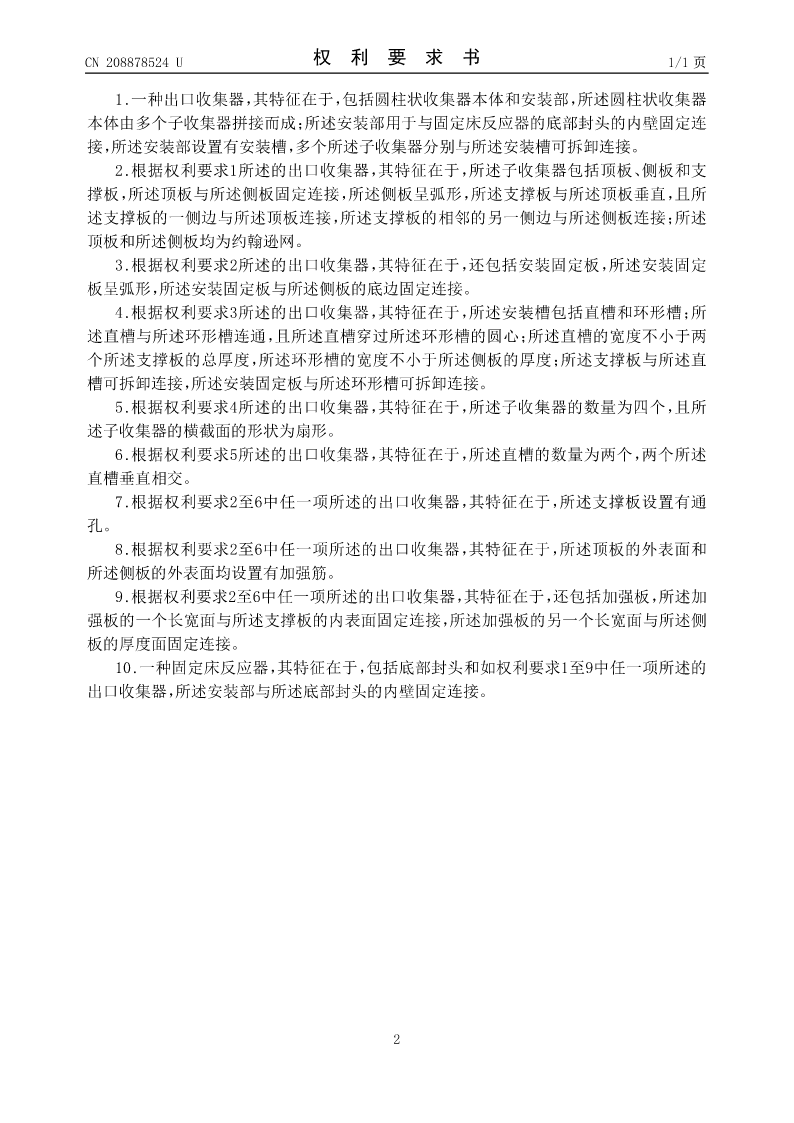

CN208878524U权利要求书1/1页

1.一种出口收集器，其特征在于，包括圆柱状收集器本体和安装部，所述圆柱状收集器
本体由多个子收集器拼接而成；所述安装部用于与固定床反应器的底部封头的内壁固定连
接，所述安装部设置有安装槽，多个所述子收集器分别与所述安装槽可拆卸连接。
2.根据权利要求1所述的出口收集器，其特征在于，所述子收集器包括顶板、侧板和支
撑板，所述顶板与所述侧板固定连接，所述侧板呈弧形，所述支撑板与所述顶板垂直，且所
述支撑板的一侧边与所述顶板连接，所述支撑板的相邻的另一侧边与所述侧板连接；所述
顶板和所述侧板均为约翰逊网。
3.根据权利要求2所述的出口收集器，其特征在于，还包括安装固定板，所述安装固定
板呈弧形，所述安装固定板与所述侧板的底边固定连接。
4.根据权利要求3所述的出口收集器，其特征在于，所述安装槽包括直槽和环形槽；所
述直槽与所述环形槽连通，且所述直槽穿过所述环形槽的圆心；所述直槽的宽度不小于两
个所述支撑板的总厚度，所述环形槽的宽度不小于所述侧板的厚度；所述支撑板与所述直
槽可拆卸连接，所述安装固定板与所述环形槽可拆卸连接。
5.根据权利要求4所述的出口收集器，其特征在于，所述子收集器的数量为四个，且所
述子收集器的横截面的形状为扇形。
6.根据权利要求5所述的出口收集器，其特征在于，所述直槽的数量为两个，两个所述
直槽垂直相交。
7.根据权利要求2至6中任一项所述的出口收集器，其特征在于，所述支撑板设置有通
孔。
8.根据权利要求2至6中任一项所述的出口收集器，其特征在于，所述顶板的外表面和
所述侧板的外表面均设置有加强筋。
9.根据权利要求2至6中任一项所述的出口收集器，其特征在于，还包括加强板，所述加
强板的一个长宽面与所述支撑板的内表面固定连接，所述加强板的另一个长宽面与所述侧
板的厚度面固定连接。
10.一种固定床反应器，其特征在于，包括底部封头和如权利要求1至9中任一项所述的
出口收集器，所述安装部与所述底部封头的内壁固定连接。

2

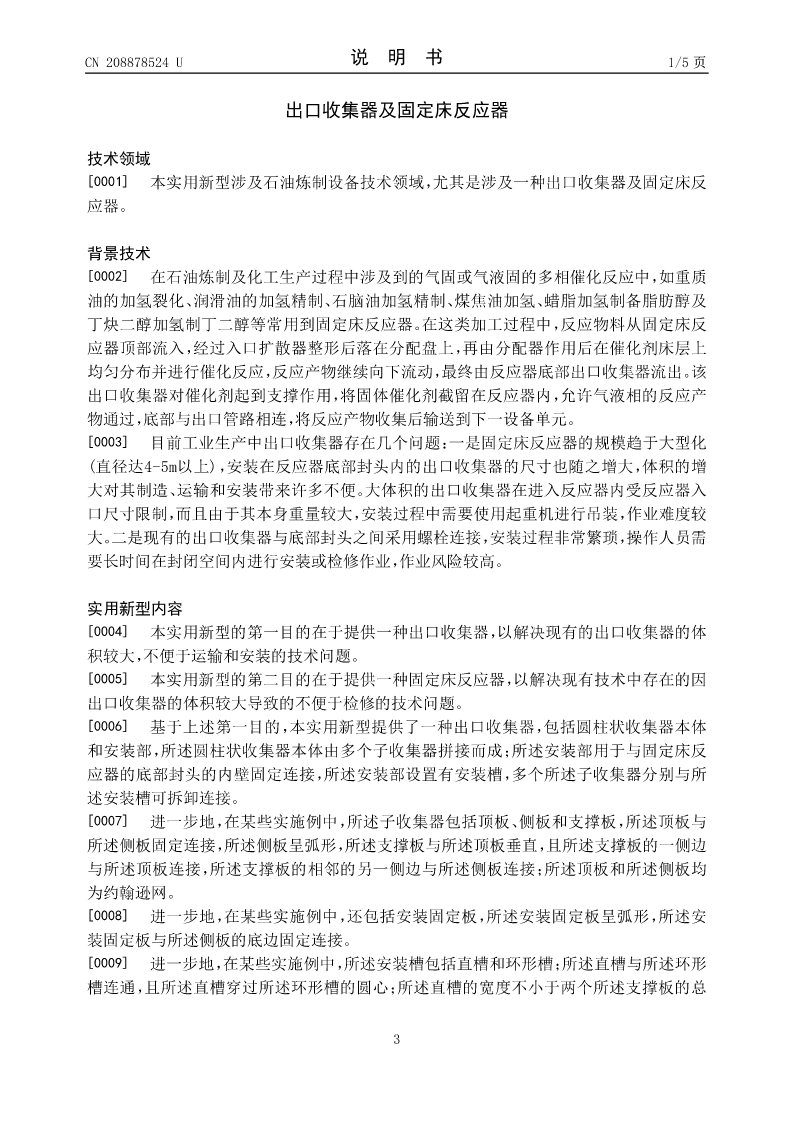

CN208878524U说明书1/5页

出口收集器及固定床反应器

技术领域
[0001]本实用新型涉及石油炼制设备技术领域，尤其是涉及一种出口收集器及固定床反
应器。

背景技术
[0002]在石油炼制及化工生产过程中涉及到的气固或气液固的多相催化反应中，如重质
油的加氢裂化、润滑油的加氢精制、石脑油加氢精制、煤焦油加氢、蜡脂加氢制备脂肪醇及
丁炔二醇加氢制丁二醇等常用到固定床反应器。在这类加工过程中，反应物料从固定床反
应器顶部流入，经过入口扩散器整形后落在分配盘上，再由分配器作用后在催化剂床层上
均匀分布并进行催化反应，反应产物继续向下流动，最终由反应器底部出口收集器流出。该
出口收集器对催化剂起到支撑作用，将固体催化剂截留在反应器内，允许气液相的反应产
物通过，底部与出口管路相连，将反应产物收集后输送到下一设备单元。
[0003]目前工业生产中出口收集器存在几个问题：一是固定床反应器的规模趋于大型化
(直径达4-5m以上)，安装在反应器底部封头内的出口收集器的尺寸也随之增大，体积的增
大对其制造、运输和安装带来许多不便。大体积的出口收集器在进入反
