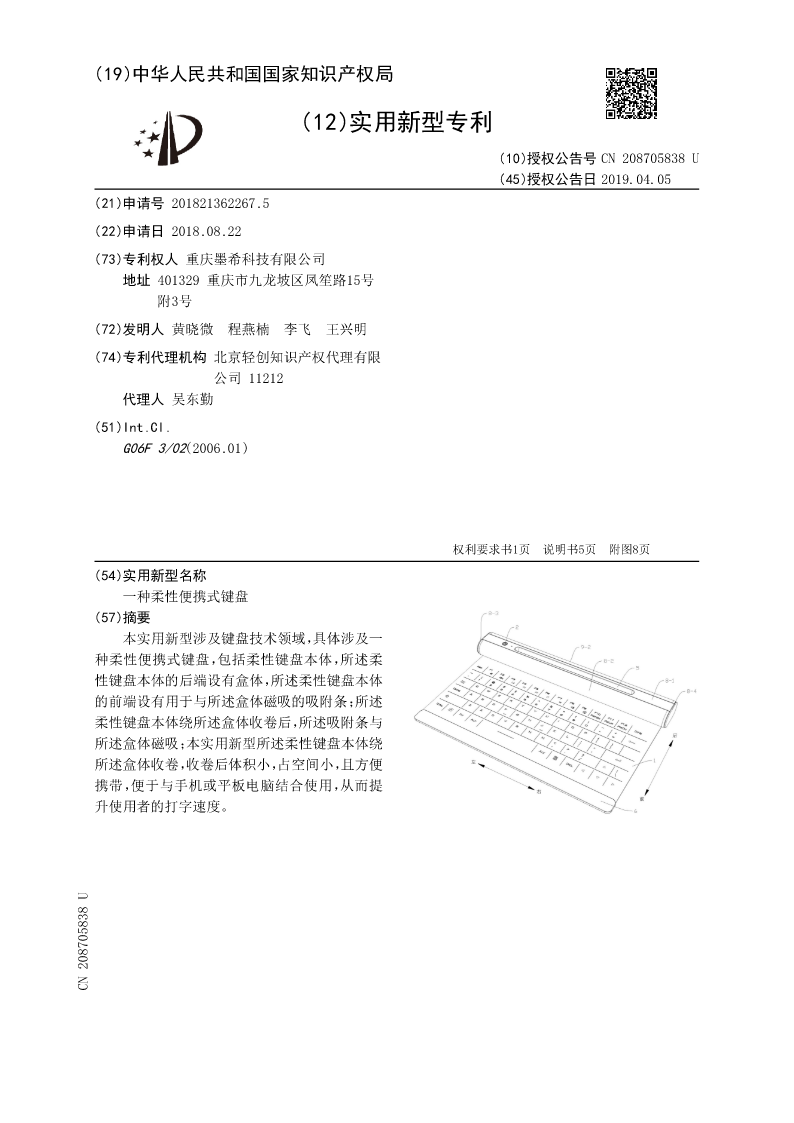

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN208705838U
(45)授权公告日2019.04.05
(21)申请号201821362267.5
(22)申请日2018.08.22
(73)专利权人重庆墨希科技有限公司
地址401329重庆市九龙坡区凤笙路15号
附3号
(72)发明人黄晓微程燕楠李飞王兴明
(74)专利代理机构北京轻创知识产权代理有限
公司11212
代理人吴东勤
(51)Int.Cl.
G06F3/02(2006.01)

权利要求书1页说明书5页附图8页
(54)实用新型名称
一种柔性便携式键盘
(57)摘要
本实用新型涉及键盘技术领域，具体涉及一
种柔性便携式键盘，包括柔性键盘本体，所述柔
性键盘本体的后端设有盒体，所述柔性键盘本体
的前端设有用于与所述盒体磁吸的吸附条；所述
柔性键盘本体绕所述盒体收卷后，所述吸附条与
所述盒体磁吸；本实用新型所述柔性键盘本体绕
所述盒体收卷，收卷后体积小，占空间小，且方便
携带，便于与手机或平板电脑结合使用，从而提
升使用者的打字速度。
CN208705838U
CN208705838U权利要求书1/1页

1.一种柔性便携式键盘，包括柔性键盘本体(1)，其特征在于，所述柔性键盘本体(1)的
后端设有盒体，所述柔性键盘本体(1)的前端设有用于与所述盒体磁吸的吸附条；所述柔性
键盘本体(1)绕所述盒体收卷后，所述吸附条与所述盒体磁吸。
2.根据权利要求1所述的一种柔性便携式键盘，其特征在于，所述盒体内设有吸附块，
所述柔性键盘本体(1)绕所述盒体收卷后，所述吸附条与所述吸附块磁吸。
3.根据权利要求2所述的一种柔性便携式键盘，其特征在于，所述盒体上设有用于插放
手机或平板的凹槽(5)。
4.根据权利要求2所述的一种柔性便携式键盘，其特征在于，所述吸附条包括吸附条A
(6)和吸附条B(7)，所述柔性键盘本体(1)的前端被限定在所述吸附条A(6)和所述吸附条B
(7)之间。
5.根据权利要求4所述的一种柔性便携式键盘，其特征在于，所述吸附条A(6)面向所述
吸附条B(7)的一侧设有用于容纳所述柔性键盘本体(1)前端的容纳槽(10)，所述容纳槽
(10)内设有限位柱A(11),所述柔性键盘本体(1)前端设有限位孔A(12)，所述限位孔A(12)
套设在所述限位柱A(11)上；所述吸附条A(6)与所述吸附条B(7)粘接，所述限位柱A(11)与
所述吸附条B(7)抵接。
6.根据权利要求3所述的一种柔性便携式键盘，其特征在于，所述盒体包括盒体壳A(8)
和盒体壳B(9)，所述盒体壳A(8)与所述盒体壳B(9)可拆卸连接，所述柔性键盘本体(1)的后
端被限制在所述盒体壳A(8)与所述盒体壳B(9)之间；所述盒体壳A(8)上设置所述凹槽(5)。
7.根据权利要求6所述的一种柔性便携式键盘，其特征在于，所述盒体壳A(8)包括顶板
(8-1)、弧形侧板A(8-2)、左侧板(8-3)和右侧板(8-4)，所述顶板(8-1)的后端面设有多个插
槽(8-5)，其前端与所述弧形侧板A(8-2)的上端连接，所述弧形侧板A(8-2)的下端设有多个
限位柱B(8-6)；所述弧形侧板A(8-2)的左端和所述顶板(8-1)的左端均与所述左侧板(8-3)
连接，所述弧形侧板A(8-2)的右端和所述顶板(8-1)的右端均与所述右侧板(8-4)连接；
所述盒体壳B(9)包括底板(9-1)和弧形侧板B(9-2)，所述弧形侧板B(9-2)下端与所述
底板(9-1)的后端连接，所述弧形侧板B(9-2)上端面设有多个插柱(9-3)；
所述柔性键盘本体(1)的后端设有多个限位孔B(3)，多个所述限位孔B(3)分别对应套
设在多个所述限位柱B(8-6)上；多个所述插柱(9-3)对应插入多个所述插槽(8-5)，所述弧
形侧板A(8-2)的下端与所述底板(9-1)的前端通过螺钉连接，所述限位柱B(8-6)与所述底
板(9-1)的侧壁抵接。
8.根据权利要求7所述的一种柔性便携式键盘，其特征在于，所述弧形侧板A(8-2)的下
端设有多块插板(8-7)，所述底板(9-1)上设有多个L形限位块(9-4)，所述L形限位块(9-4)
与所述底板(9-1)内侧壁连接形成卡口，多个所述插板(8-7)插入所述卡口。
9.根据权利要求7或8所述的一种柔性便携式键盘，其特征在于，所述弧形侧板A(8-2)
的外侧和所述弧形侧板B(9-2)的外侧分别设有所述纺织布层。
10.根据权利要求2所述的一种柔性便携式键盘，其特征在于，所述吸附块的数量为两
块，两块所述吸附块分别固定在所述盒体的两端部。

2

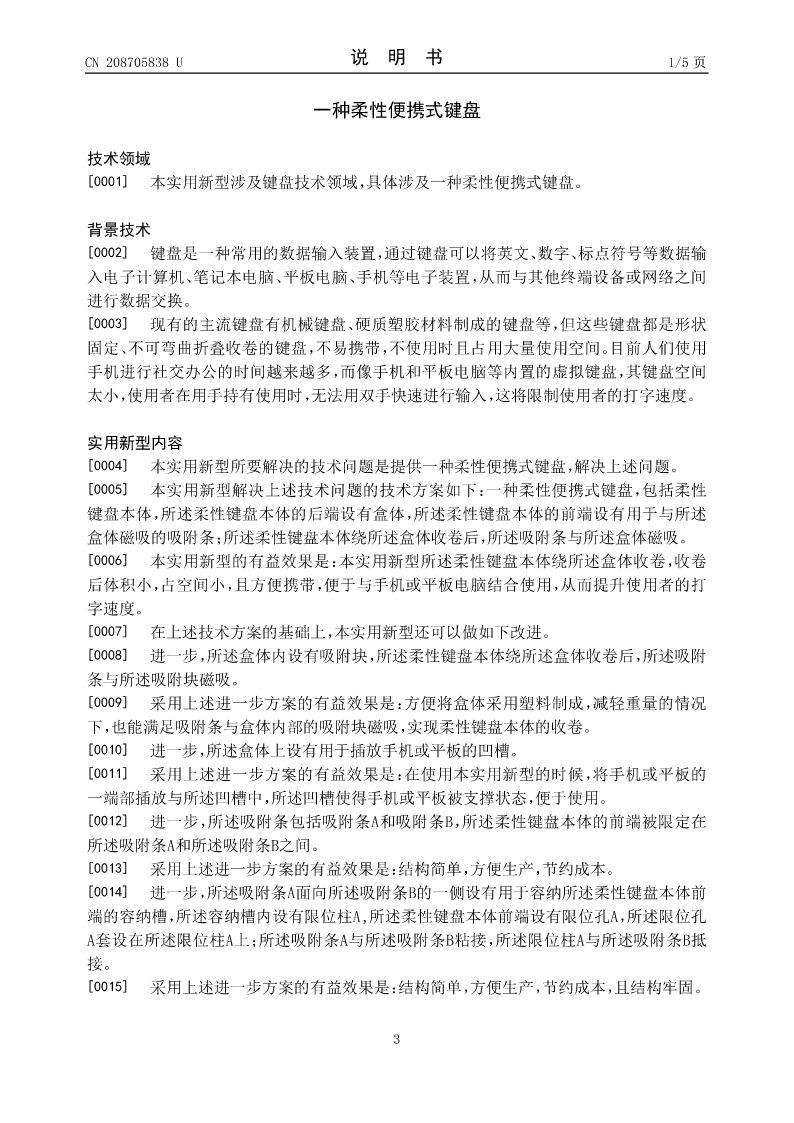

CN208705838U说明书1/5页

一种柔性便携式键盘

技术领域

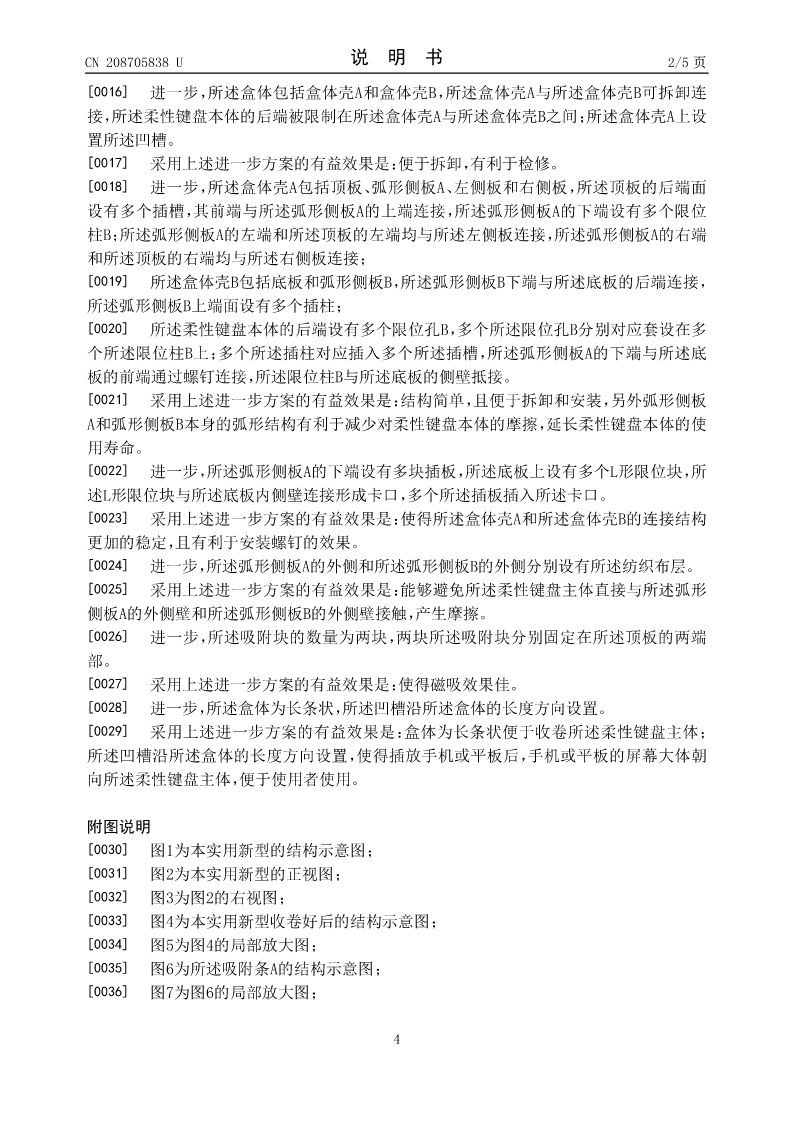

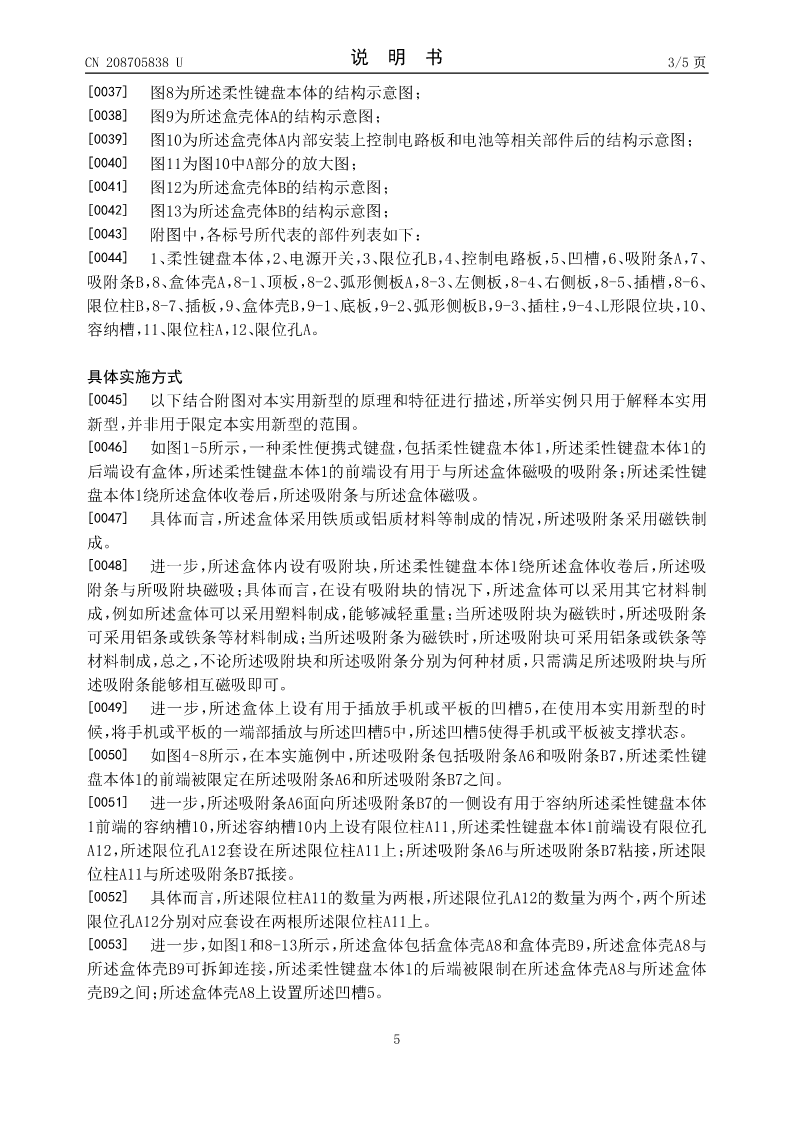

[0001]本实用新型
