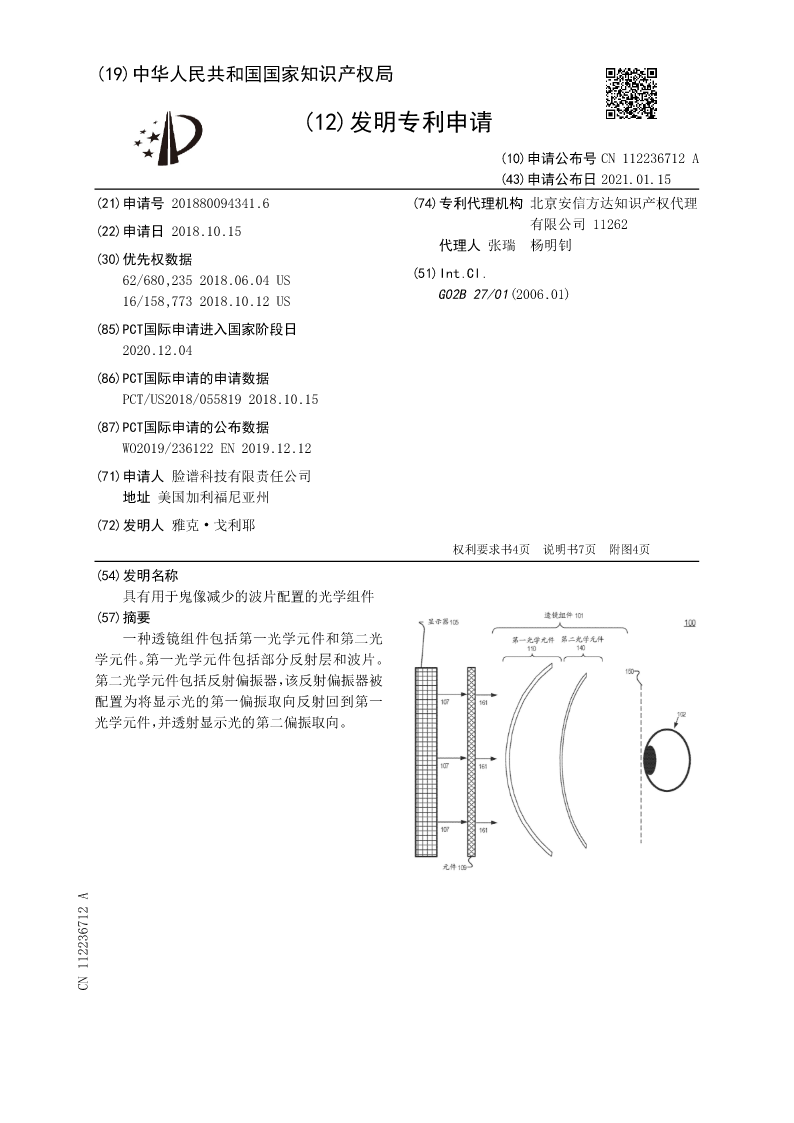

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112236712A
(43)申请公布日2021.01.15
(21)申请号201880094341.6(74)专利代理机构北京安信方达知识产权代理
(22)申请日2018.10.15有限公司11262
代理人张瑞杨明钊
(30)优先权数据
62/680,2352018.06.04US(51)Int.Cl.
16/158,7732018.10.12USG02B27/01(2006.01)

(85)PCT国际申请进入国家阶段日
2020.12.04
(86)PCT国际申请的申请数据
PCT/US2018/0558192018.10.15
(87)PCT国际申请的公布数据
WO2019/236122EN2019.12.12
(71)申请人脸谱科技有限责任公司
地址美国加利福尼亚州
(72)发明人雅克·戈利耶
权利要求书4页说明书7页附图4页
(54)发明名称
具有用于鬼像减少的波片配置的光学组件
(57)摘要
一种透镜组件包括第一光学元件和第二光
学元件。第一光学元件包括部分反射层和波片。
第二光学元件包括反射偏振器，该反射偏振器被
配置为将显示光的第一偏振取向反射回到第一
光学元件，并透射显示光的第二偏振取向。
CN112236712A

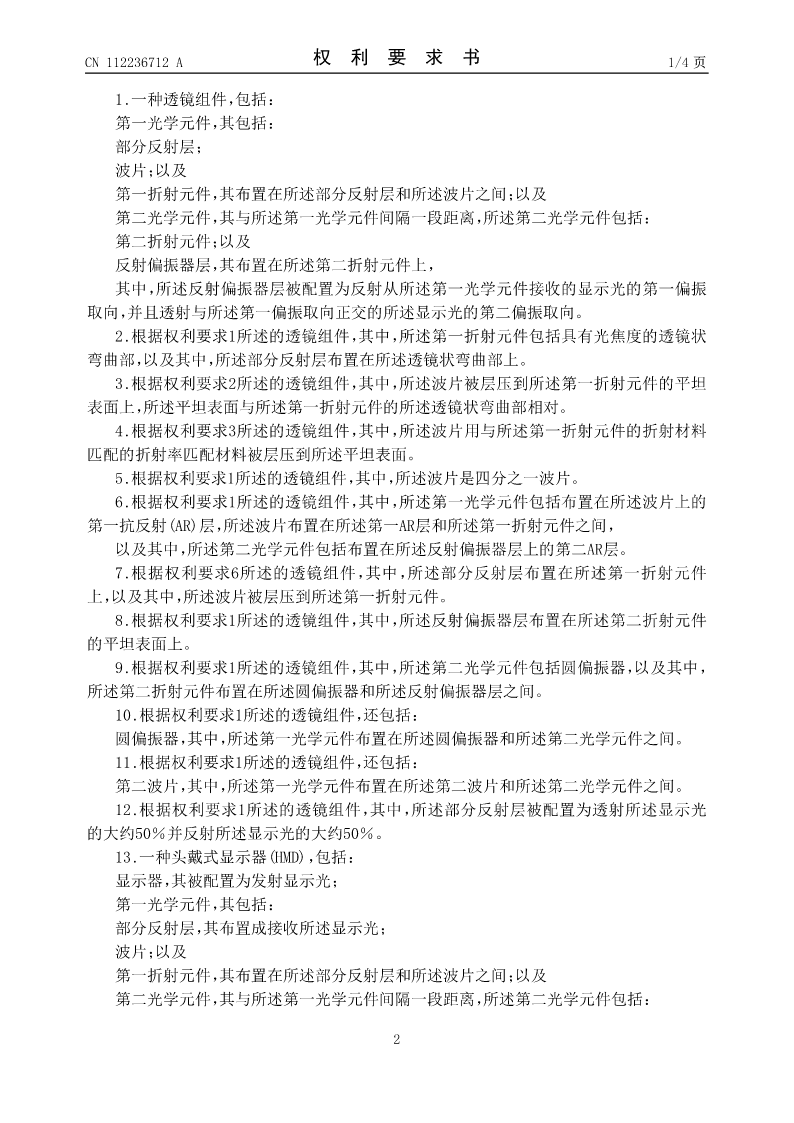

CN112236712A权利要求书1/4页

1.一种透镜组件，包括：
第一光学元件，其包括：
部分反射层；
波片；以及
第一折射元件，其布置在所述部分反射层和所述波片之间；以及
第二光学元件，其与所述第一光学元件间隔一段距离，所述第二光学元件包括：
第二折射元件；以及
反射偏振器层，其布置在所述第二折射元件上，
其中，所述反射偏振器层被配置为反射从所述第一光学元件接收的显示光的第一偏振
取向，并且透射与所述第一偏振取向正交的所述显示光的第二偏振取向。
2.根据权利要求1所述的透镜组件，其中，所述第一折射元件包括具有光焦度的透镜状
弯曲部，以及其中，所述部分反射层布置在所述透镜状弯曲部上。
3.根据权利要求2所述的透镜组件，其中，所述波片被层压到所述第一折射元件的平坦
表面上，所述平坦表面与所述第一折射元件的所述透镜状弯曲部相对。
4.根据权利要求3所述的透镜组件，其中，所述波片用与所述第一折射元件的折射材料
匹配的折射率匹配材料被层压到所述平坦表面。
5.根据权利要求1所述的透镜组件，其中，所述波片是四分之一波片。
6.根据权利要求1所述的透镜组件，其中，所述第一光学元件包括布置在所述波片上的
第一抗反射(AR)层，所述波片布置在所述第一AR层和所述第一折射元件之间，
以及其中，所述第二光学元件包括布置在所述反射偏振器层上的第二AR层。
7.根据权利要求6所述的透镜组件，其中，所述部分反射层布置在所述第一折射元件
上，以及其中，所述波片被层压到所述第一折射元件。
8.根据权利要求1所述的透镜组件，其中，所述反射偏振器层布置在所述第二折射元件
的平坦表面上。
9.根据权利要求1所述的透镜组件，其中，所述第二光学元件包括圆偏振器，以及其中，
所述第二折射元件布置在所述圆偏振器和所述反射偏振器层之间。
10.根据权利要求1所述的透镜组件，还包括：
圆偏振器，其中，所述第一光学元件布置在所述圆偏振器和所述第二光学元件之间。
11.根据权利要求1所述的透镜组件，还包括：
第二波片，其中，所述第一光学元件布置在所述第二波片和所述第二光学元件之间。
12.根据权利要求1所述的透镜组件，其中，所述部分反射层被配置为透射所述显示光
的大约50％并反射所述显示光的大约50％。
13.一种头戴式显示器(HMD)，包括：
显示器，其被配置为发射显示光；
第一光学元件，其包括：
部分反射层，其布置成接收所述显示光；
波片；以及
第一折射元件，其布置在所述部分反射层和所述波片之间；以及
第二光学元件，其与所述第一光学元件间隔一段距离，所述第二光学元件包括：

2

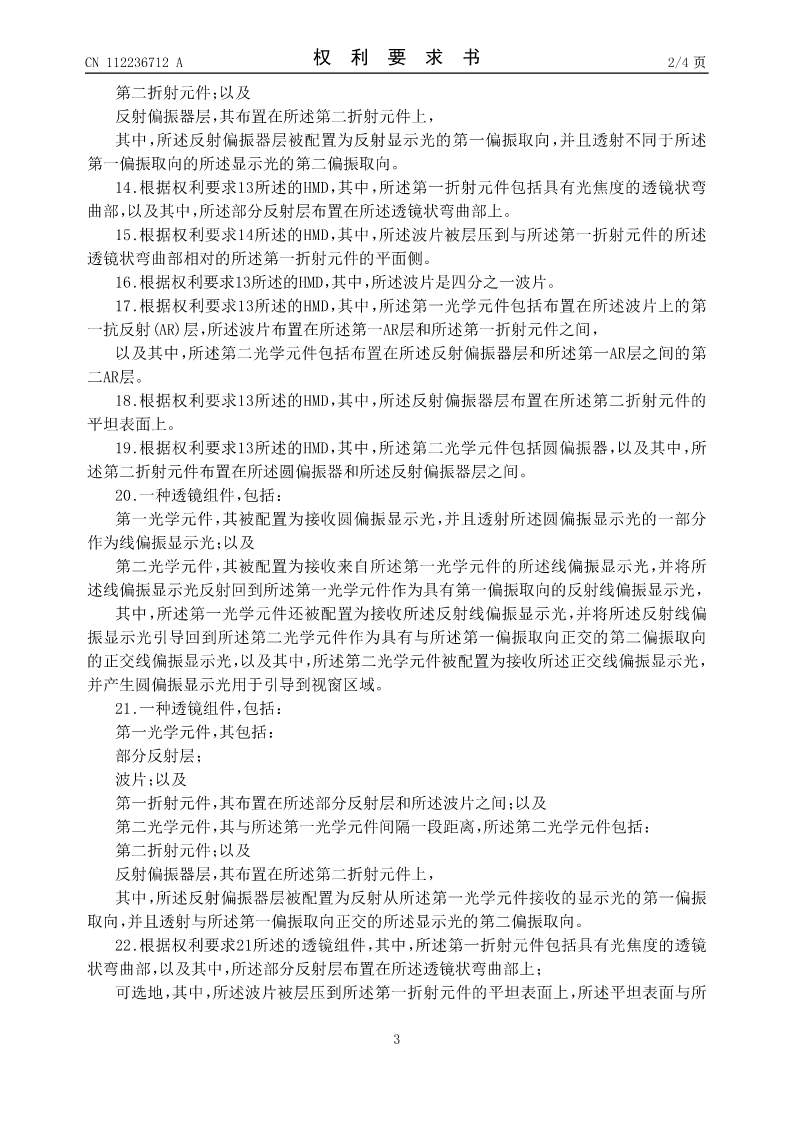

CN112236712A权利要求书2/4页
第二折射元件；以及
反射偏振器层，其布置在所述第二折射元件上，
其中，所述反射偏振器层被配置为反射显示光的第一偏振取向，并且透射不同于所述
第一偏振取向的所述显示光的第二偏振取向。
14.根据权利要求13所述的HMD，其中，所述第一折射元件包括具有光焦度的透镜状弯
曲部，以及其中，所述部分反射层布置在所述透镜状弯曲部上。
15.根据权利要求14所述的HMD，其中，所述波片被层压到与所述第一折射元件的所述
透镜状弯曲部相对的所述第一折射元件的平面侧。
16.根据权利要求13所述的HMD，其中，所述波片是四分之一波片。
17.根据权利要求13所述的HMD，其中，所述第一光学元件包括布置在所述波片上的第

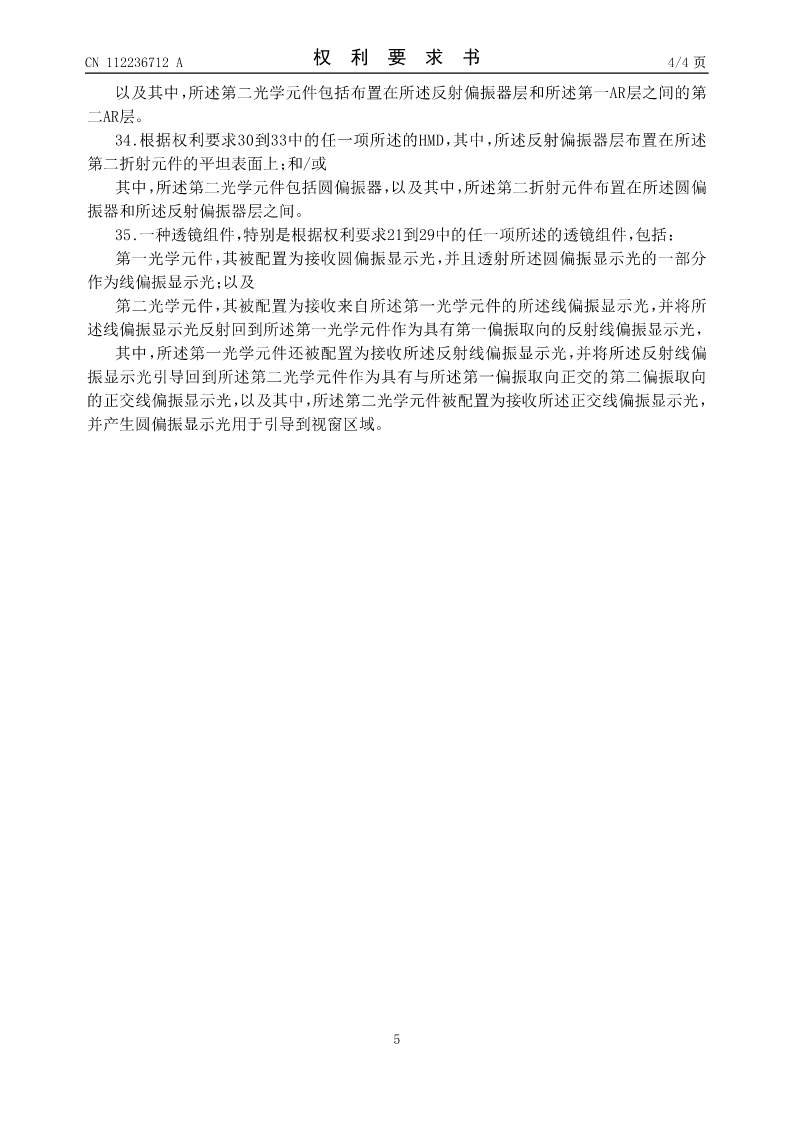

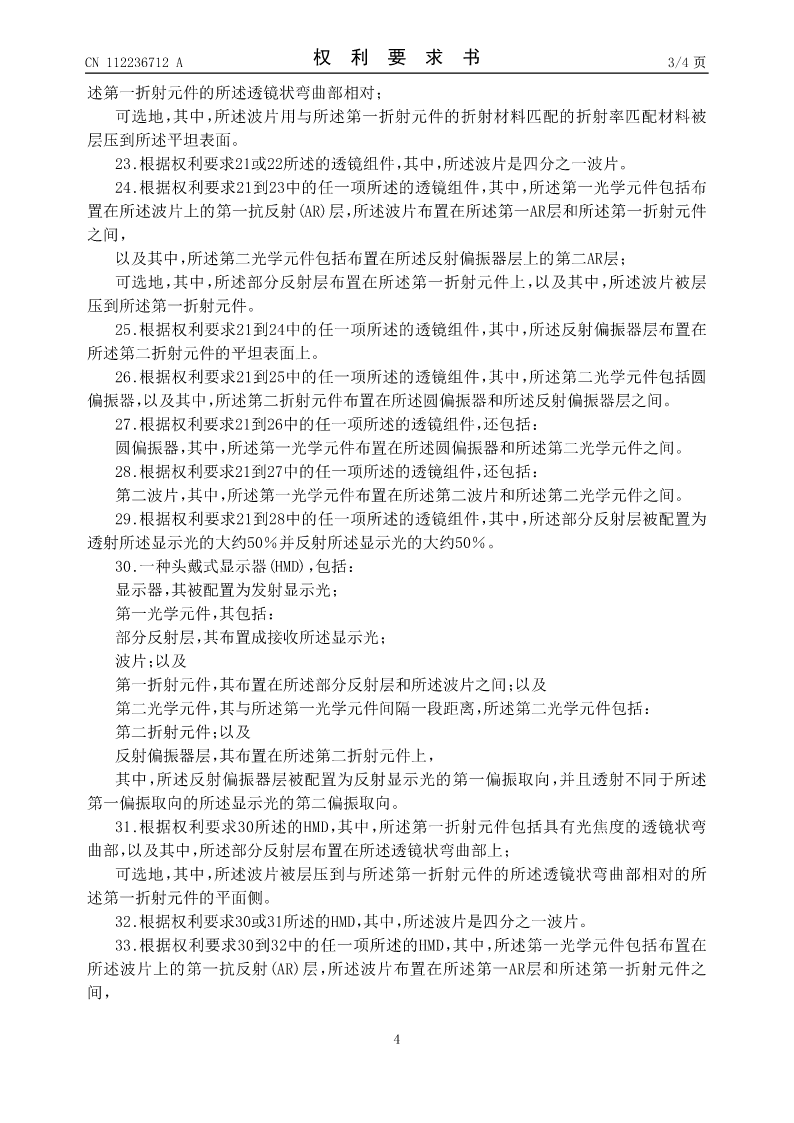

一抗反射(AR)层，所述波片布
