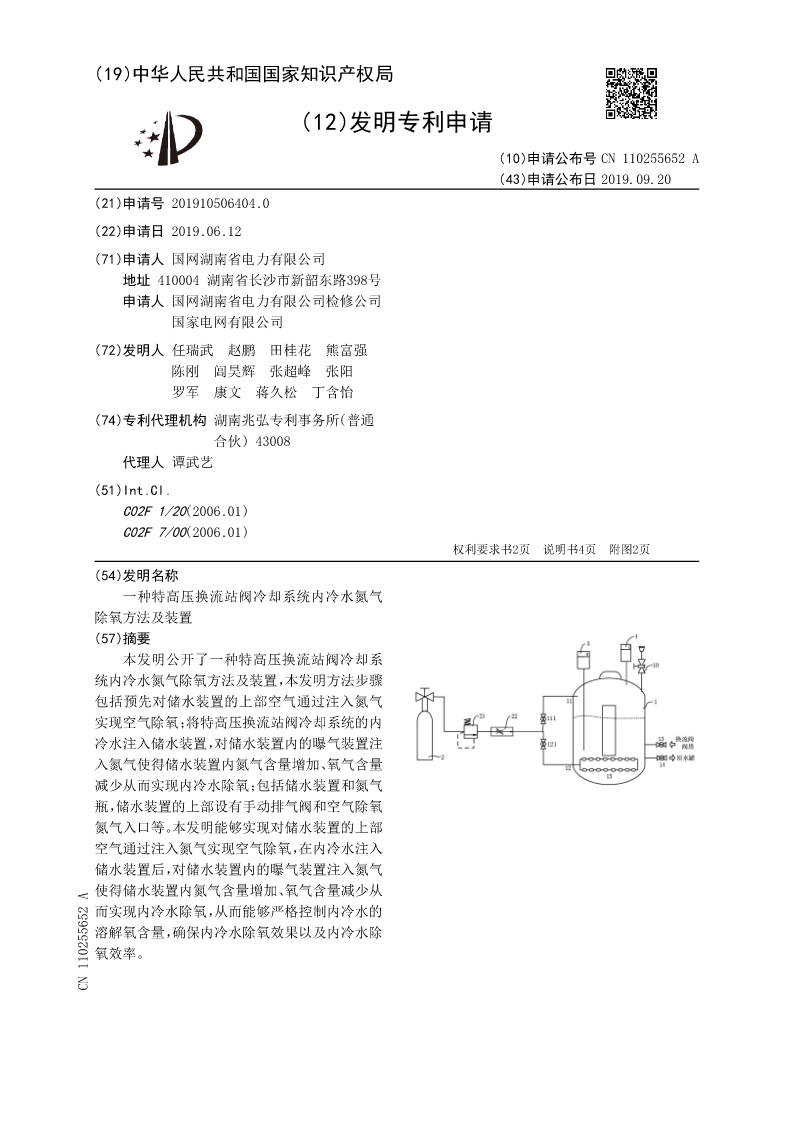

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN110255652A
(43)申请公布日2019.09.20
(21)申请号201910506404.0
(22)申请日2019.06.12
(71)申请人国网湖南省电力有限公司
地址410004湖南省长沙市新韶东路398号
申请人国网湖南省电力有限公司检修公司
国家电网有限公司
(72)发明人任瑞武赵鹏田桂花熊富强
陈刚闾昊辉张超峰张阳
罗军康文蒋久松丁含怡
(74)专利代理机构湖南兆弘专利事务所(普通
合伙)43008
代理人谭武艺
(51)Int.Cl.
C02F1/20(2006.01)
C02F7/00(2006.01)
权利要求书2页说明书4页附图2页

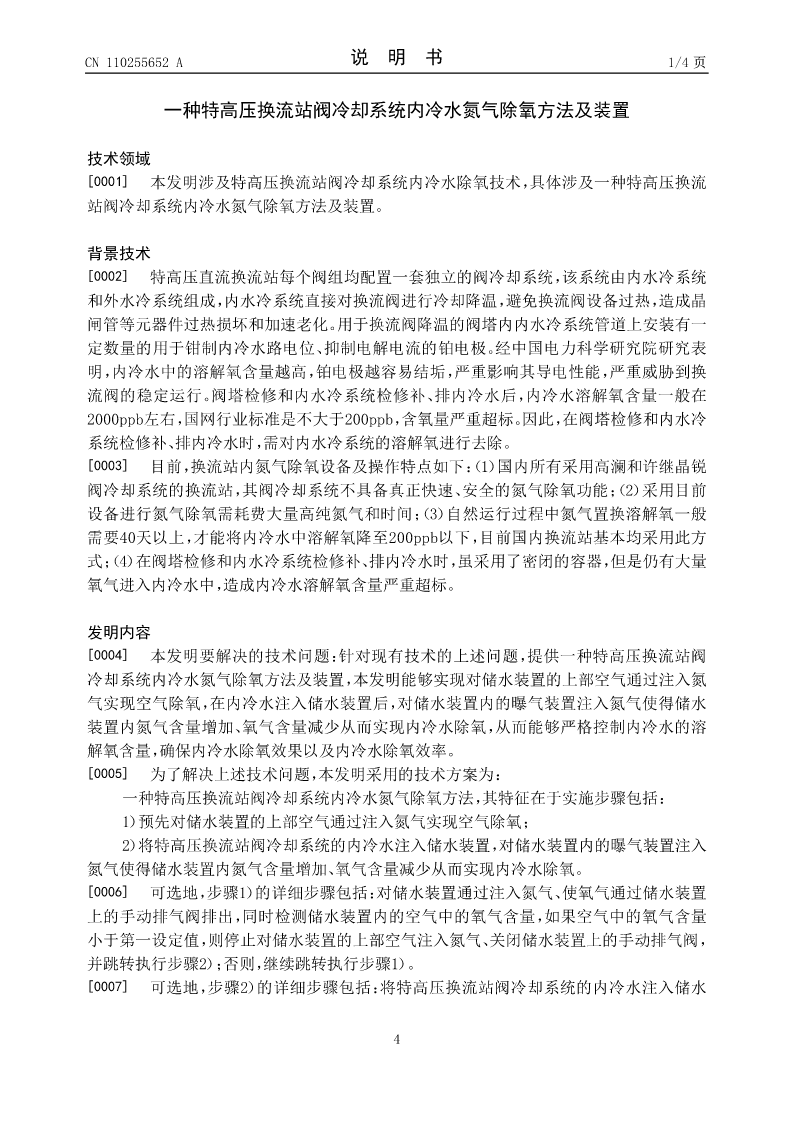

(54)发明名称
一种特高压换流站阀冷却系统内冷水氮气
除氧方法及装置
(57)摘要
本发明公开了一种特高压换流站阀冷却系
统内冷水氮气除氧方法及装置，本发明方法步骤
包括预先对储水装置的上部空气通过注入氮气
实现空气除氧；将特高压换流站阀冷却系统的内
冷水注入储水装置，对储水装置内的曝气装置注
入氮气使得储水装置内氮气含量增加、氧气含量
减少从而实现内冷水除氧；包括储水装置和氮气
瓶，储水装置的上部设有手动排气阀和空气除氧
氮气入口等。本发明能够实现对储水装置的上部
空气通过注入氮气实现空气除氧，在内冷水注入
储水装置后，对储水装置内的曝气装置注入氮气
使得储水装置内氮气含量增加、氧气含量减少从
而实现内冷水除氧，从而能够严格控制内冷水的
溶解氧含量，确保内冷水除氧效果以及内冷水除
氧效率。
CN110255652A

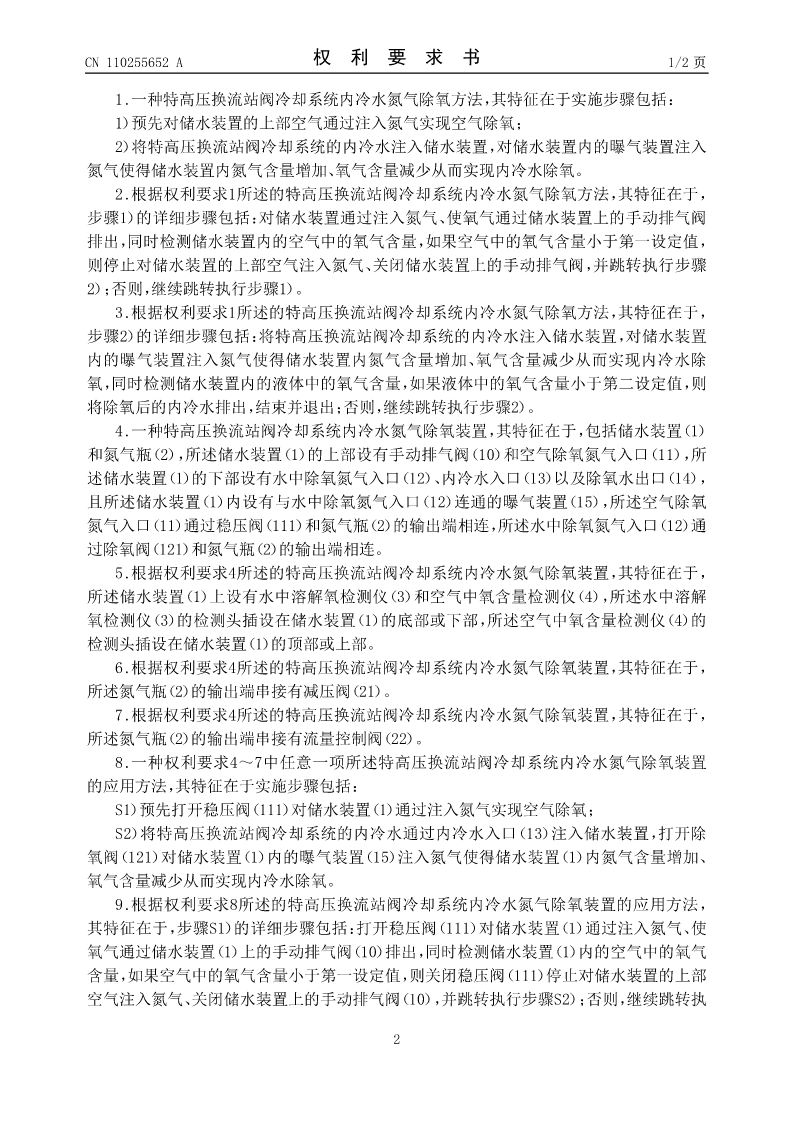

CN110255652A权利要求书1/2页

1.一种特高压换流站阀冷却系统内冷水氮气除氧方法，其特征在于实施步骤包括：
1）预先对储水装置的上部空气通过注入氮气实现空气除氧；
2）将特高压换流站阀冷却系统的内冷水注入储水装置，对储水装置内的曝气装置注入
氮气使得储水装置内氮气含量增加、氧气含量减少从而实现内冷水除氧。
2.根据权利要求1所述的特高压换流站阀冷却系统内冷水氮气除氧方法，其特征在于，
步骤1）的详细步骤包括：对储水装置通过注入氮气、使氧气通过储水装置上的手动排气阀
排出，同时检测储水装置内的空气中的氧气含量，如果空气中的氧气含量小于第一设定值，
则停止对储水装置的上部空气注入氮气、关闭储水装置上的手动排气阀，并跳转执行步骤
2）；否则，继续跳转执行步骤1）。
3.根据权利要求1所述的特高压换流站阀冷却系统内冷水氮气除氧方法，其特征在于，
步骤2）的详细步骤包括：将特高压换流站阀冷却系统的内冷水注入储水装置，对储水装置
内的曝气装置注入氮气使得储水装置内氮气含量增加、氧气含量减少从而实现内冷水除
氧，同时检测储水装置内的液体中的氧气含量，如果液体中的氧气含量小于第二设定值，则
将除氧后的内冷水排出，结束并退出；否则，继续跳转执行步骤2）。
4.一种特高压换流站阀冷却系统内冷水氮气除氧装置，其特征在于，包括储水装置（1）
和氮气瓶（2），所述储水装置（1）的上部设有手动排气阀（10）和空气除氧氮气入口（11），所
述储水装置（1）的下部设有水中除氧氮气入口（12）、内冷水入口（13）以及除氧水出口（14），
且所述储水装置（1）内设有与水中除氧氮气入口（12）连通的曝气装置（15），所述空气除氧
氮气入口（11）通过稳压阀（111）和氮气瓶（2）的输出端相连，所述水中除氧氮气入口（12）通
过除氧阀（121）和氮气瓶（2）的输出端相连。
5.根据权利要求4所述的特高压换流站阀冷却系统内冷水氮气除氧装置，其特征在于，
所述储水装置（1）上设有水中溶解氧检测仪（3）和空气中氧含量检测仪（4），所述水中溶解
氧检测仪（3）的检测头插设在储水装置（1）的底部或下部，所述空气中氧含量检测仪（4）的
检测头插设在储水装置（1）的顶部或上部。
6.根据权利要求4所述的特高压换流站阀冷却系统内冷水氮气除氧装置，其特征在于，
所述氮气瓶（2）的输出端串接有减压阀（21）。
7.根据权利要求4所述的特高压换流站阀冷却系统内冷水氮气除氧装置，其特征在于，
所述氮气瓶（2）的输出端串接有流量控制阀（22）。

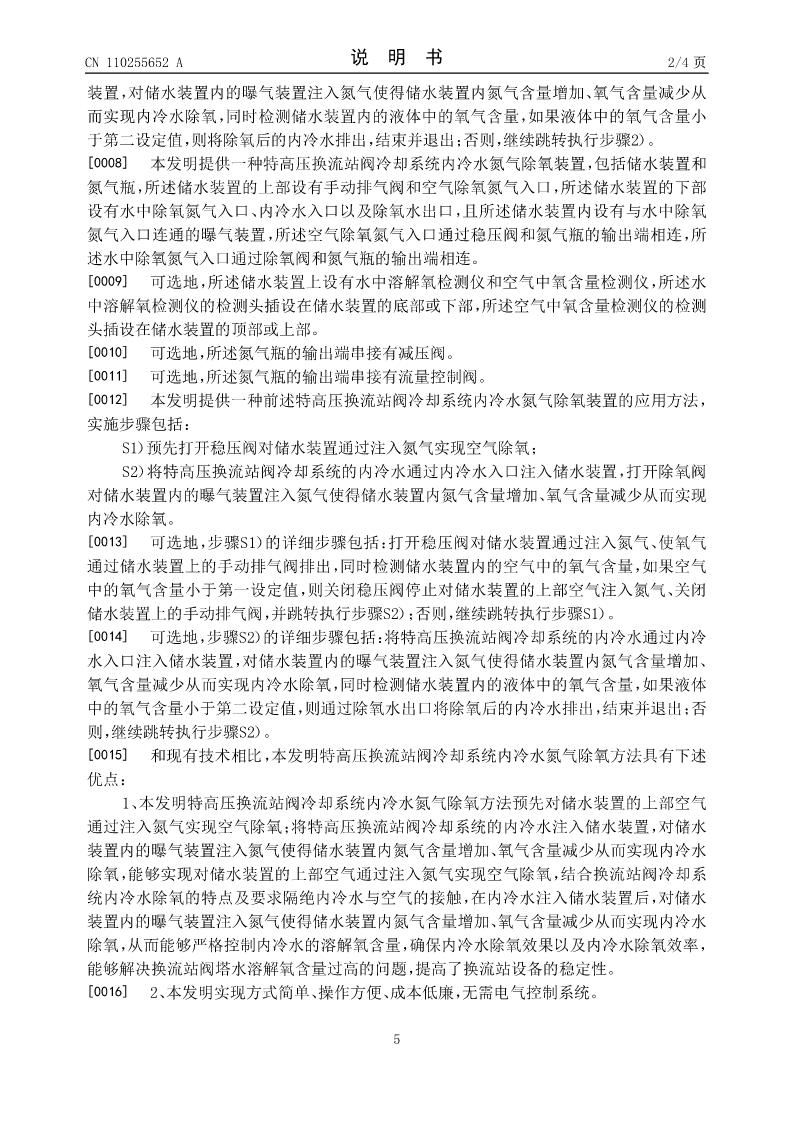

8.一种权利要求4～7中任意一项所述特高压换流站阀冷却系统内冷水氮气除氧装置
的应用方法，其特征在于实施步骤包括：
S1）预先打开稳压阀（111）对储水装置（1）通过注入氮气实现空气除氧；
S2）将特高压换流站阀冷却系统的内冷水通过内冷水入口（13）注入储水装置，打开除
氧阀（121）对储水装置（1）内的曝气装置（15）注入氮气使得储水装置（1）内氮气含量增加、
氧气含量减少从而实现内冷水除氧。

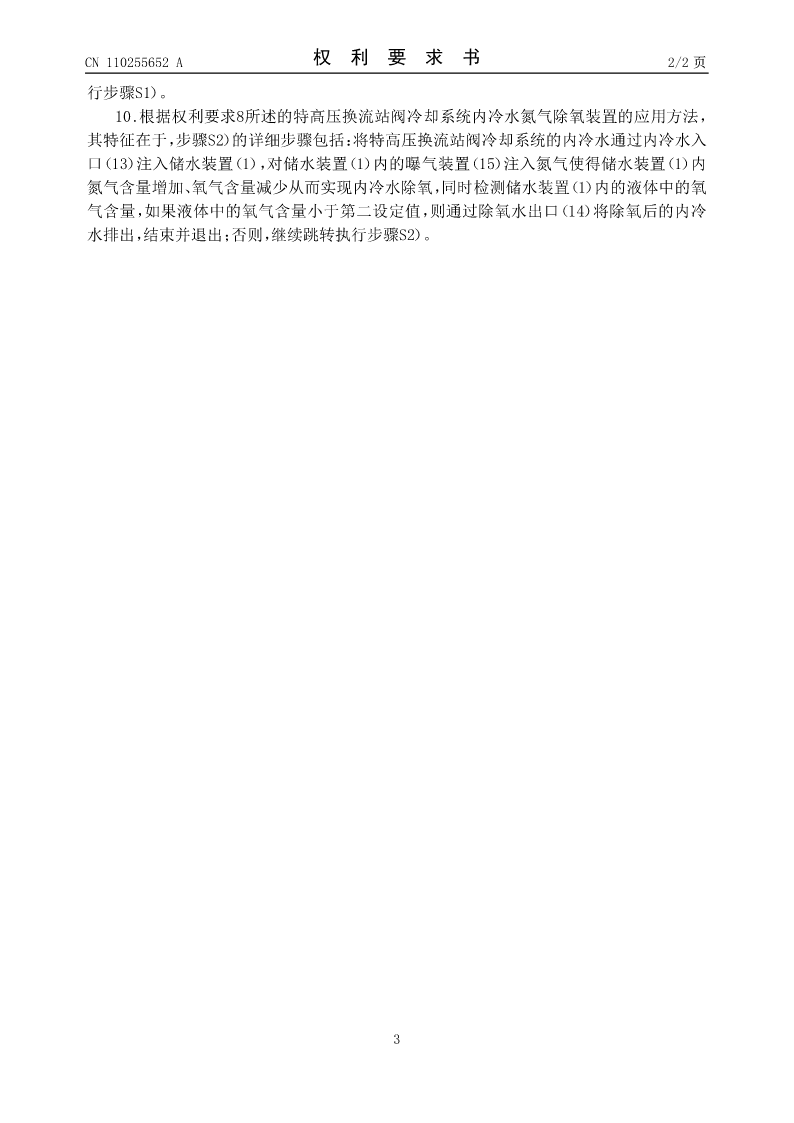

9.根据权利要求8所述的特高压换流站阀冷却系统内冷水氮气除氧装置的应用方法，
