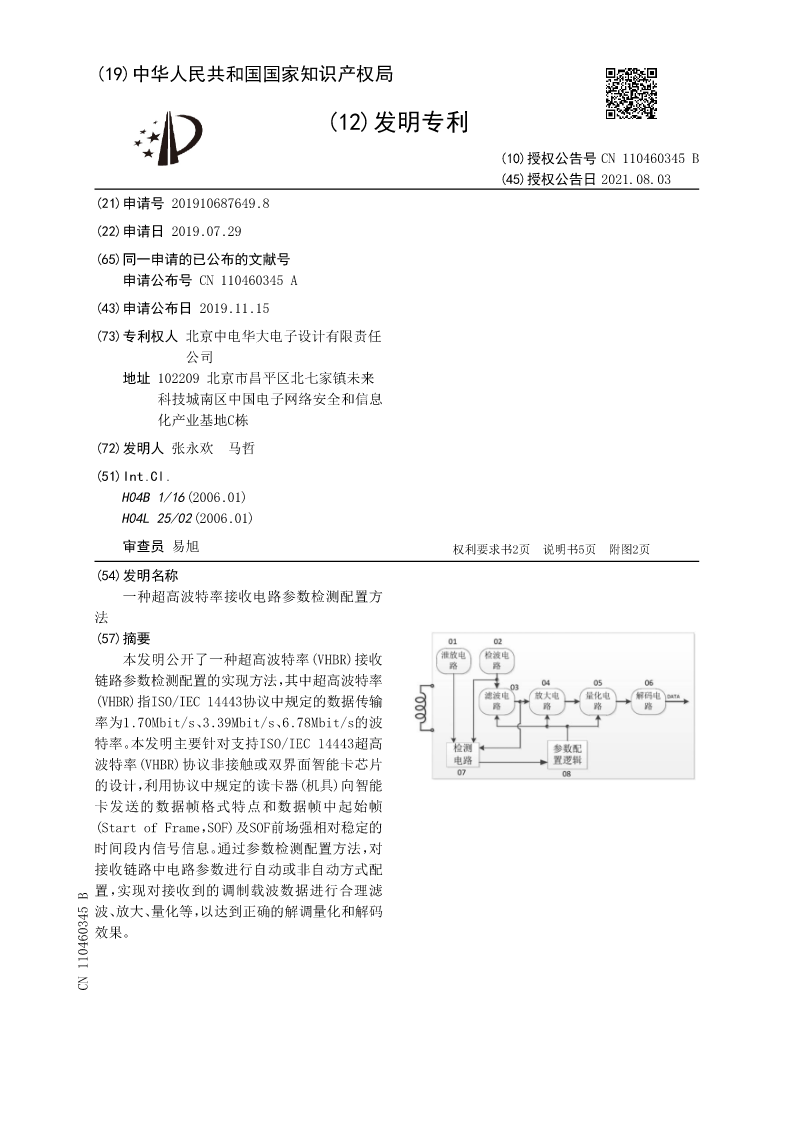

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN110460345B
(45)授权公告日2021.08.03
(21)申请号201910687649.8
(22)申请日2019.07.29
(65)同一申请的已公布的文献号
申请公布号CN110460345A
(43)申请公布日2019.11.15
(73)专利权人北京中电华大电子设计有限责任
公司
地址102209北京市昌平区北七家镇未来
科技城南区中国电子网络安全和信息
化产业基地C栋
(72)发明人张永欢马哲
(51)Int.Cl.
H04B1/16(2006.01)
H04L25/02(2006.01)

审查员易旭权利要求书2页说明书5页附图2页
(54)发明名称
一种超高波特率接收电路参数检测配置方
法

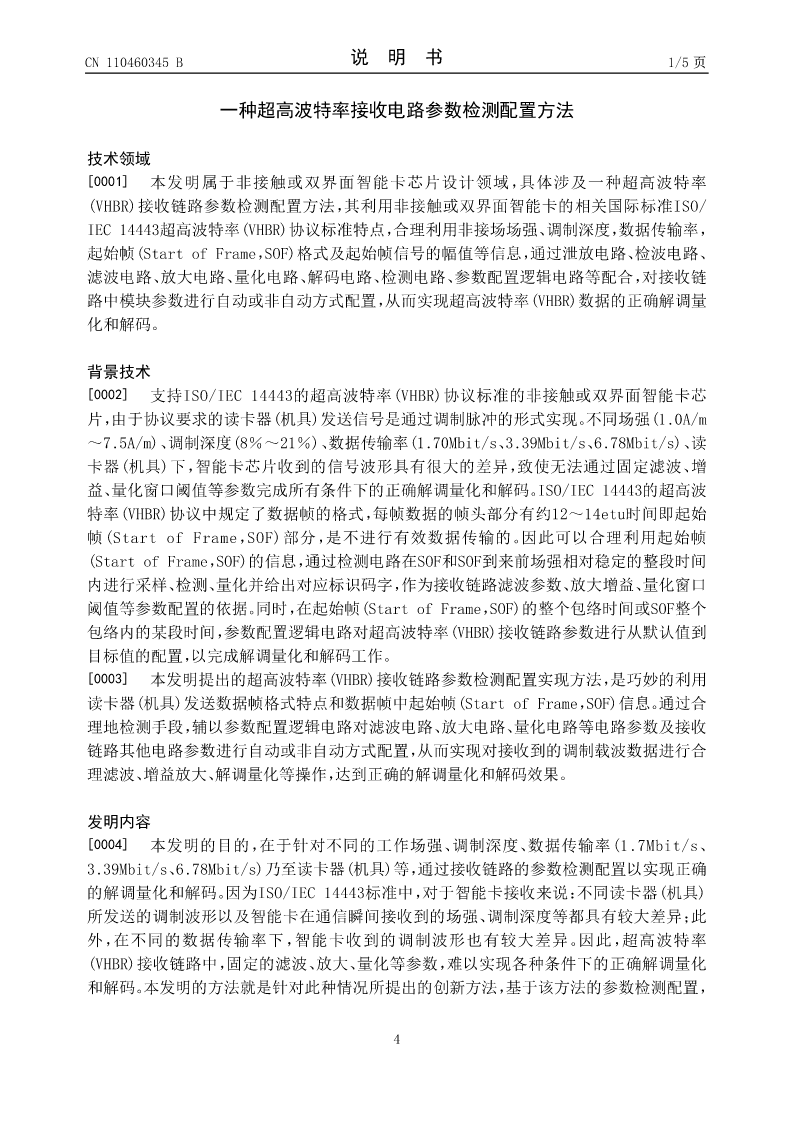

(57)摘要
本发明公开了一种超高波特率(VHBR)接收
链路参数检测配置的实现方法，其中超高波特率
(VHBR)指ISO/IEC14443协议中规定的数据传输
率为1.70Mbit/s、3.39Mbit/s、6.78Mbit/s的波
特率。本发明主要针对支持ISO/IEC14443超高
波特率(VHBR)协议非接触或双界面智能卡芯片
的设计，利用协议中规定的读卡器(机具)向智能
卡发送的数据帧格式特点和数据帧中起始帧
(StartofFrame，SOF)及SOF前场强相对稳定的
时间段内信号信息。通过参数检测配置方法，对
接收链路中电路参数进行自动或非自动方式配
置，实现对接收到的调制载波数据进行合理滤
波、放大、量化等，以达到正确的解调量化和解码
效果。
CN110460345B

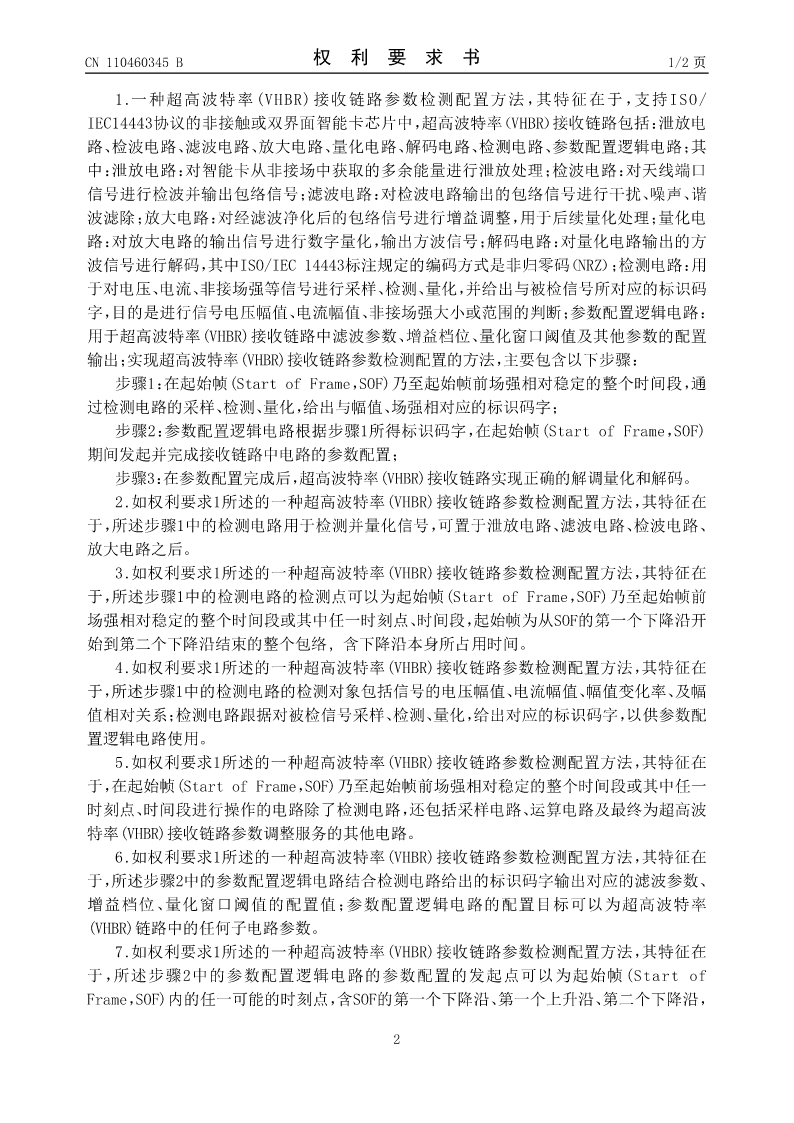

CN110460345B权利要求书1/2页

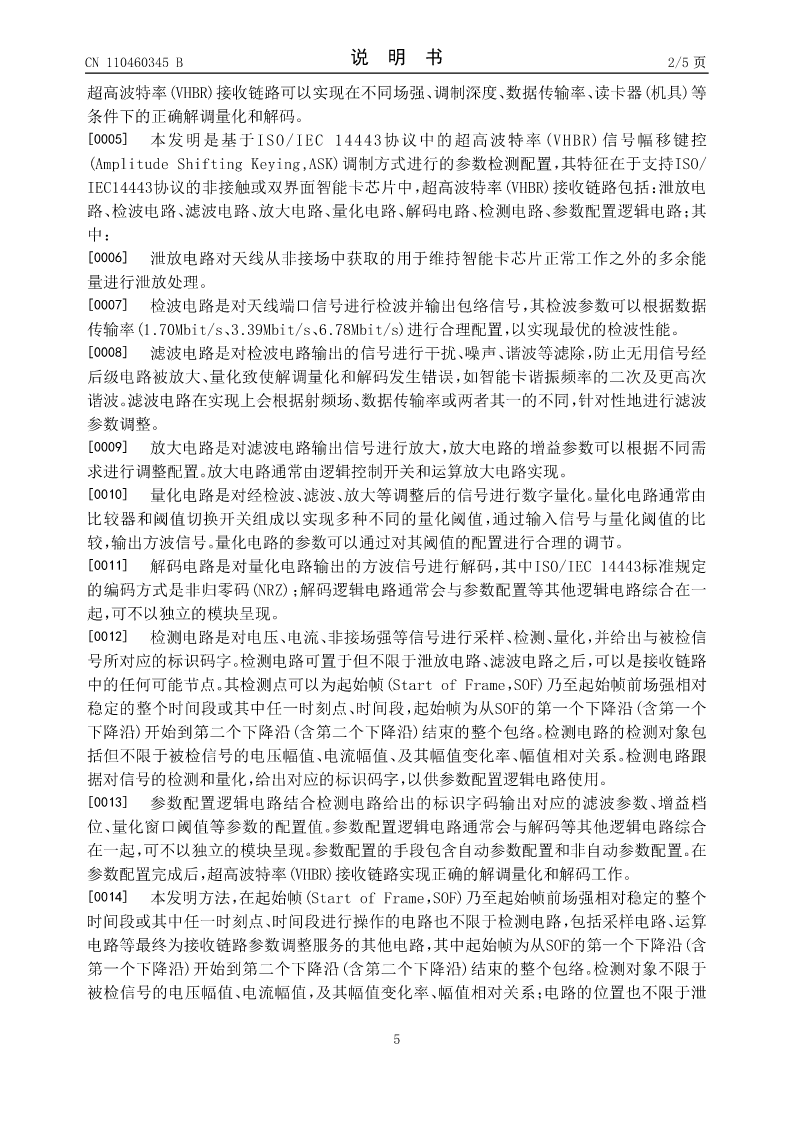

1.一种超高波特率(VHBR)接收链路参数检测配置方法，其特征在于，支持ISO/
IEC14443协议的非接触或双界面智能卡芯片中，超高波特率（VHBR）接收链路包括：泄放电
路、检波电路、滤波电路、放大电路、量化电路、解码电路、检测电路、参数配置逻辑电路；其
中：泄放电路：对智能卡从非接场中获取的多余能量进行泄放处理；检波电路：对天线端口
信号进行检波并输出包络信号；滤波电路：对检波电路输出的包络信号进行干扰、噪声、谐
波滤除；放大电路：对经滤波净化后的包络信号进行增益调整，用于后续量化处理；量化电
路：对放大电路的输出信号进行数字量化，输出方波信号；解码电路：对量化电路输出的方
波信号进行解码，其中ISO/IEC14443标注规定的编码方式是非归零码（NRZ）；检测电路：用
于对电压、电流、非接场强等信号进行采样、检测、量化，并给出与被检信号所对应的标识码
字，目的是进行信号电压幅值、电流幅值、非接场强大小或范围的判断；参数配置逻辑电路：
用于超高波特率(VHBR)接收链路中滤波参数、增益档位、量化窗口阈值及其他参数的配置
输出；实现超高波特率(VHBR)接收链路参数检测配置的方法，主要包含以下步骤：
步骤1：在起始帧(StartofFrame，SOF)乃至起始帧前场强相对稳定的整个时间段，通
过检测电路的采样、检测、量化，给出与幅值、场强相对应的标识码字；
步骤2：参数配置逻辑电路根据步骤1所得标识码字，在起始帧(StartofFrame，SOF)
期间发起并完成接收链路中电路的参数配置；
步骤3：在参数配置完成后，超高波特率(VHBR)接收链路实现正确的解调量化和解码。
2.如权利要求1所述的一种超高波特率(VHBR)接收链路参数检测配置方法，其特征在
于，所述步骤1中的检测电路用于检测并量化信号，可置于泄放电路、滤波电路、检波电路、
放大电路之后。
3.如权利要求1所述的一种超高波特率(VHBR)接收链路参数检测配置方法，其特征在
于，所述步骤1中的检测电路的检测点可以为起始帧(StartofFrame，SOF)乃至起始帧前
场强相对稳定的整个时间段或其中任一时刻点、时间段，起始帧为从SOF的第一个下降沿开
始到第二个下降沿结束的整个包络,含下降沿本身所占用时间。
4.如权利要求1所述的一种超高波特率(VHBR)接收链路参数检测配置方法，其特征在
于，所述步骤1中的检测电路的检测对象包括信号的电压幅值、电流幅值、幅值变化率、及幅
值相对关系；检测电路跟据对被检信号采样、检测、量化，给出对应的标识码字，以供参数配
置逻辑电路使用。
5.如权利要求1所述的一种超高波特率(VHBR)接收链路参数检测配置方法，其特征在
于，在起始帧(StartofFrame，SOF)乃至起始帧前场强相对稳定的整个时间段或其中任一
时刻点、时间段进行操作的电路除了检测电路，还包括采样电路、运算电路及最终为超高波
特率(VHBR)接收链路参数调整服务的其他电路。

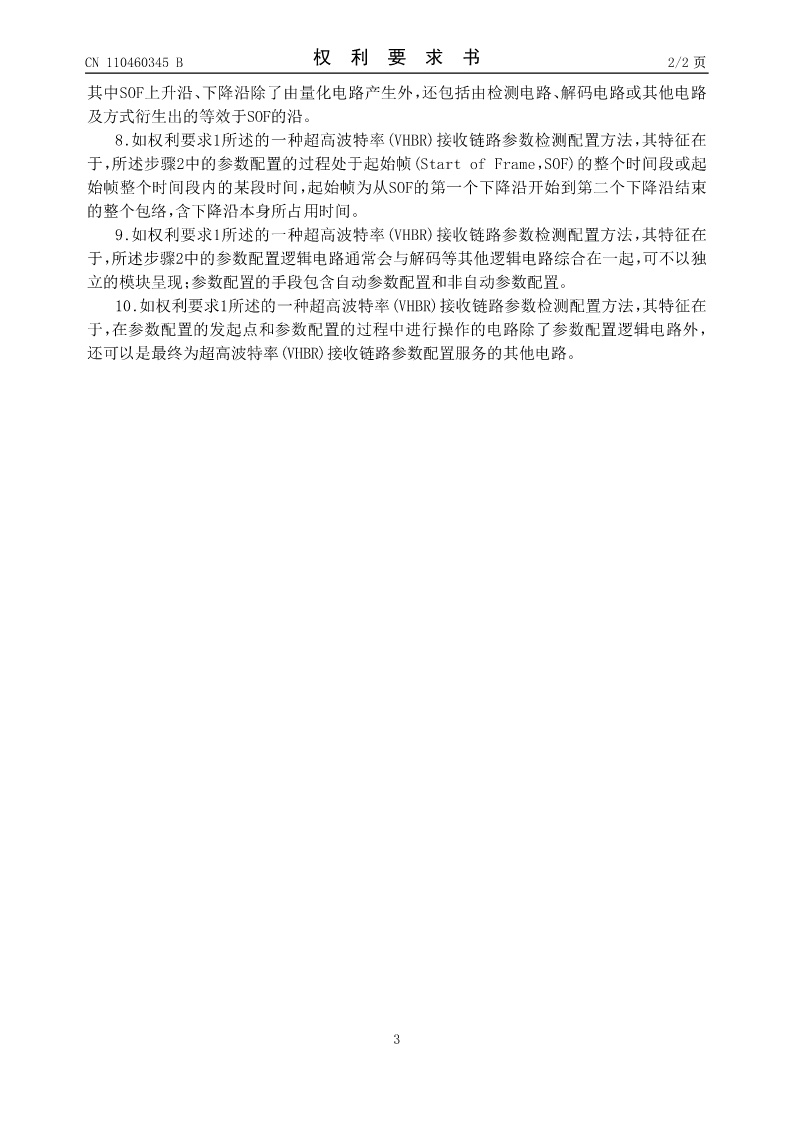

6.如权利要求1所述的一种超高波特率(VHBR)接收链路参数
