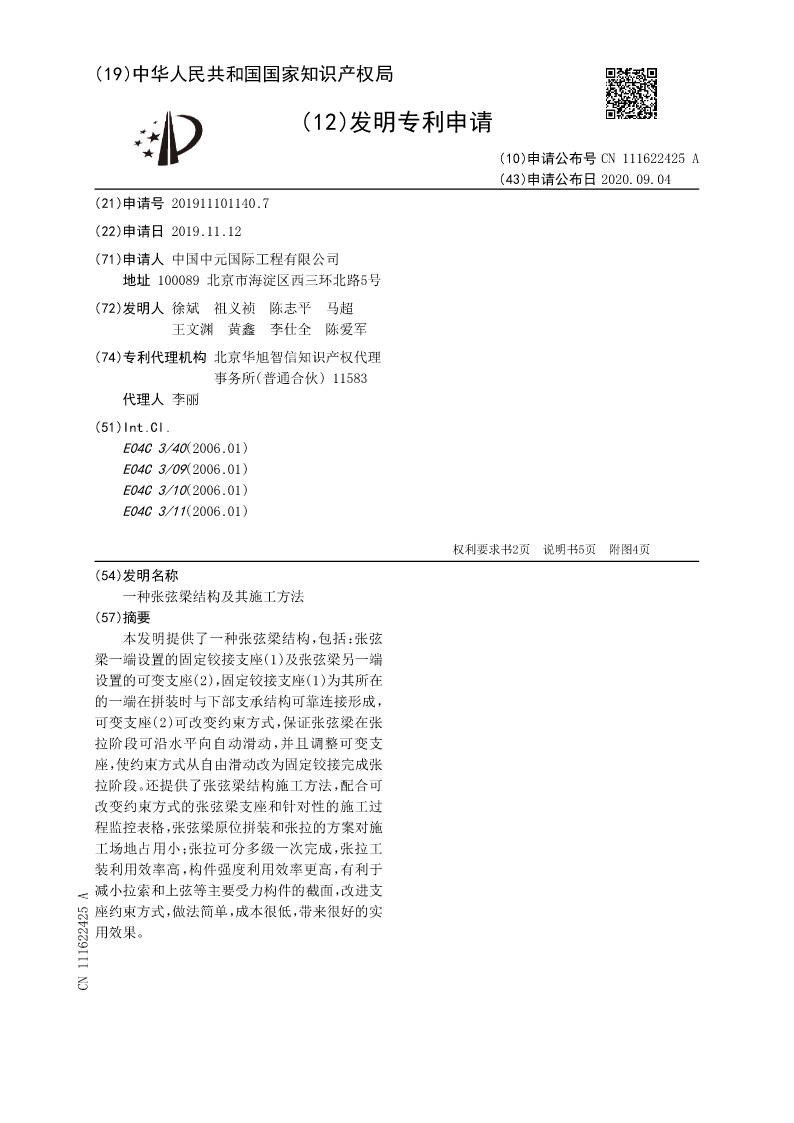

(19)中华人民共和国国家知识产权局

(12)发明专利申请

10)申请公布号CN111622425A
(43)申请公布日2020.09.04
(21)申请号201911101140.7
(22)申请日2019.11.12
(71)申请人中国中元国际工程有限公司
地址100089北京市海淀区西三环北路5号
(72)发明人徐斌祖义祯陈志平马超
王文渊黄鑫李仕全陈爱军
(74)专利代理机构北京华旭智信知识产权代理
事务所(普通合伙)11583
代理人李丽
(51)Int.Cl.
E04C3/40(2006.01)
E04C3/09(2006.01)
E04C3/10(2006.01)
E04C3/11(2006.01)

权利要求书2页说明书5页附图4页
(54)发明名称
一种张弦梁结构及其施工方法
(57)摘要
本发明提供了一种张弦梁结构，包括：张弦
梁一端设置的固定铰接支座(1)及张弦梁另一端
设置的可变支座(2)，固定铰接支座(1)为其所在
的一端在拼装时与下部支承结构可靠连接形成，
可变支座(2)可改变约束方式，保证张弦梁在张
拉阶段可沿水平向自动滑动，并且调整可变支
座，使约束方式从自由滑动改为固定铰接完成张
拉阶段。还提供了张弦梁结构施工方法，配合可
改变约束方式的张弦梁支座和针对性的施工过
程监控表格，张弦梁原位拼装和张拉的方案对施
工场地占用小；张拉可分多级一次完成，张拉工
装利用效率高，构件强度利用效率更高，有利于
减小拉索和上弦等主要受力构件的截面，改进支
座约束方式，做法简单，成本很低，带来很好的实
用效果。
CN111622425A

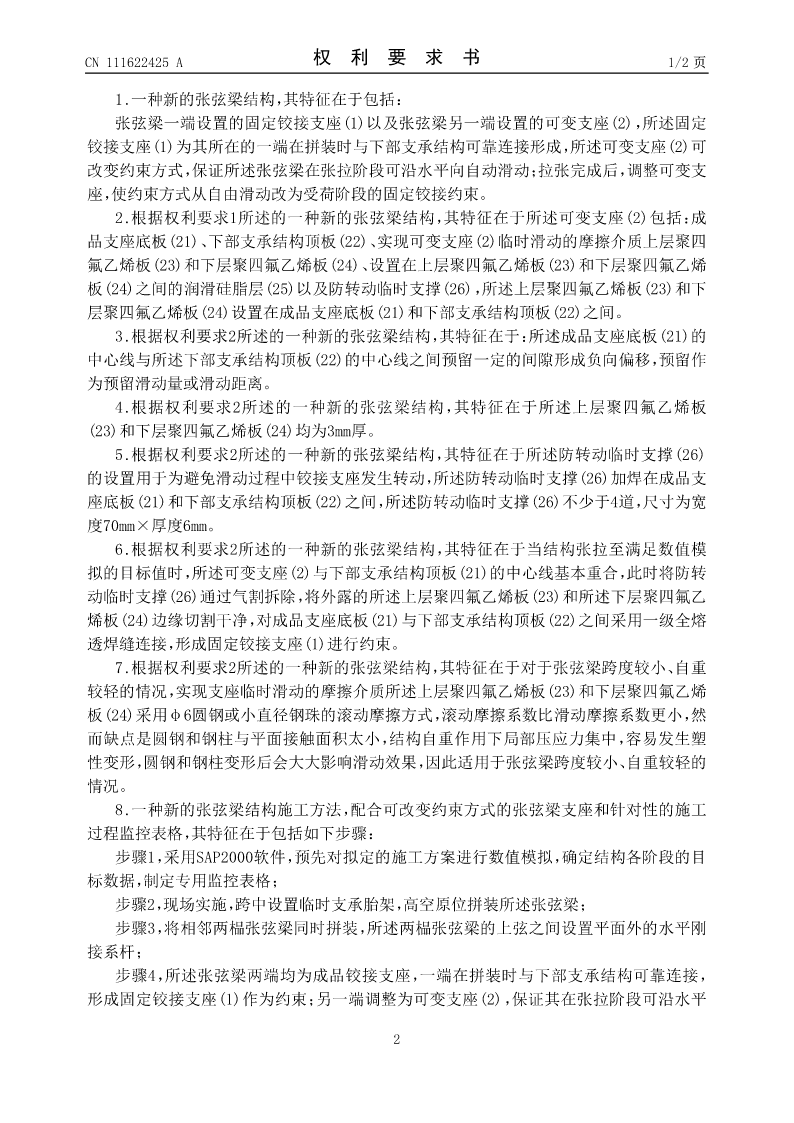

CN111622425A权利要求书1/2页

1.一种新的张弦梁结构，其特征在于包括：
张弦梁一端设置的固定铰接支座(1)以及张弦梁另一端设置的可变支座(2)，所述固定
铰接支座(1)为其所在的一端在拼装时与下部支承结构可靠连接形成，所述可变支座(2)可
改变约束方式，保证所述张弦梁在张拉阶段可沿水平向自动滑动；拉张完成后，调整可变支
座，使约束方式从自由滑动改为受荷阶段的固定铰接约束。
2.根据权利要求1所述的一种新的张弦梁结构，其特征在于所述可变支座(2)包括：成
品支座底板(21)、下部支承结构顶板(22)、实现可变支座(2)临时滑动的摩擦介质上层聚四
氟乙烯板(23)和下层聚四氟乙烯板(24)、设置在上层聚四氟乙烯板(23)和下层聚四氟乙烯
板(24)之间的润滑硅脂层(25)以及防转动临时支撑(26)，所述上层聚四氟乙烯板(23)和下
层聚四氟乙烯板(24)设置在成品支座底板(21)和下部支承结构顶板(22)之间。
3.根据权利要求2所述的一种新的张弦梁结构，其特征在于：所述成品支座底板(21)的
中心线与所述下部支承结构顶板(22)的中心线之间预留一定的间隙形成负向偏移，预留作
为预留滑动量或滑动距离。
4.根据权利要求2所述的一种新的张弦梁结构，其特征在于所述上层聚四氟乙烯板
(23)和下层聚四氟乙烯板(24)均为3mm厚。
5.根据权利要求2所述的一种新的张弦梁结构，其特征在于所述防转动临时支撑(26)
的设置用于为避免滑动过程中铰接支座发生转动，所述防转动临时支撑(26)加焊在成品支
座底板(21)和下部支承结构顶板(22)之间，所述防转动临时支撑(26)不少于4道，尺寸为宽
度70mm×厚度6mm。
6.根据权利要求2所述的一种新的张弦梁结构，其特征在于当结构张拉至满足数值模
拟的目标值时，所述可变支座(2)与下部支承结构顶板(21)的中心线基本重合，此时将防转
动临时支撑(26)通过气割拆除，将外露的所述上层聚四氟乙烯板(23)和所述下层聚四氟乙
烯板(24)边缘切割干净，对成品支座底板(21)与下部支承结构顶板(22)之间采用一级全熔
透焊缝连接，形成固定铰接支座(1)进行约束。
7.根据权利要求2所述的一种新的张弦梁结构，其特征在于对于张弦梁跨度较小、自重
较轻的情况，实现支座临时滑动的摩擦介质所述上层聚四氟乙烯板(23)和下层聚四氟乙烯
板(24)采用φ6圆钢或小直径钢珠的滚动摩擦方式，滚动摩擦系数比滑动摩擦系数更小，然
而缺点是圆钢和钢柱与平面接触面积太小，结构自重作用下局部压应力集中，容易发生塑
性变形，圆钢和钢柱变形后会大大影响滑动效果，因此适用于张弦梁跨度较小、自重较轻的
情况。
8.一种新的张弦梁结构施工方法，配合可改变约束方式的张弦梁支座和针对性的施工
过程监控表格，其特征在于包括如下步骤：
步骤1，采用SAP2000软件，预先对拟定的施工方案进行数值模拟，确定结构各阶段的目
标数据，制定专用监控表格；
步骤2，现场实施，跨中设置临时支承胎架，高空原位拼装所述张弦梁；
步骤3，将相邻两榀张弦梁同时拼装，所述两榀张弦梁的上弦之间设置平面
