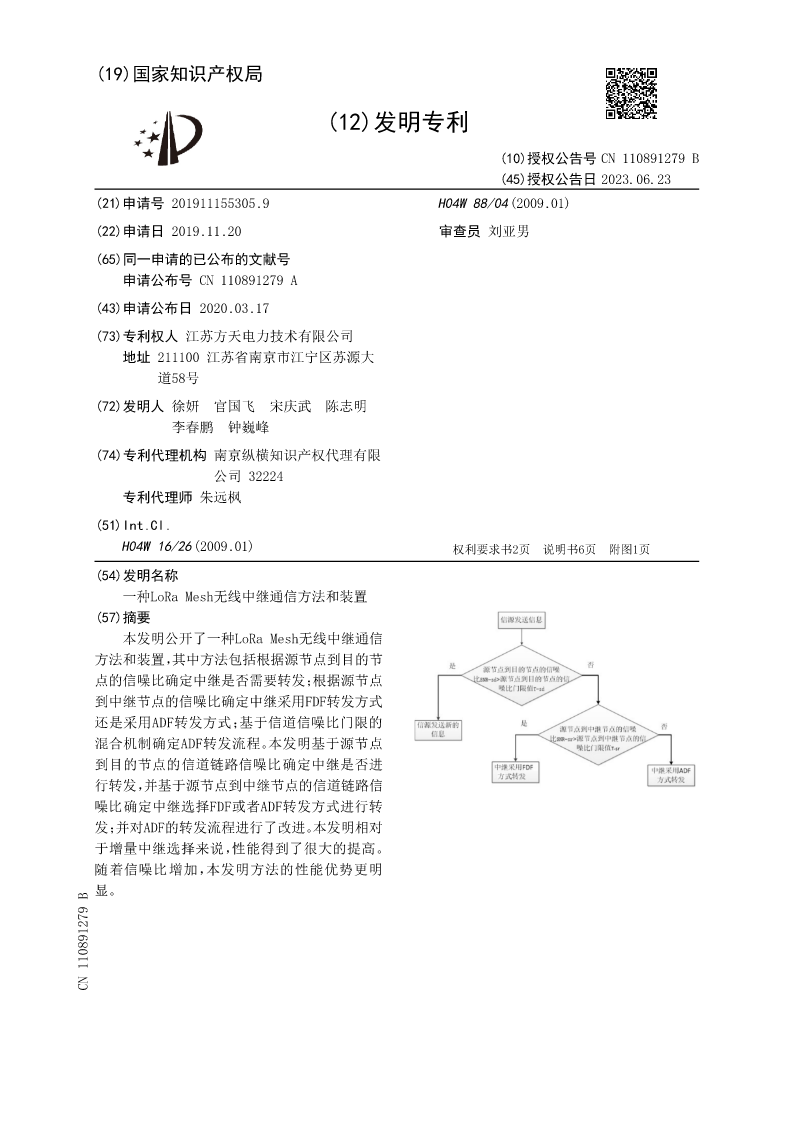

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN110891279B
(45)授权公告日2023.06.23
(21)申请号201911155305.9H04W88/04(2009.01)
(22)申请日2019.11.20审查员刘亚男

(65)同一申请的已公布的文献号
申请公布号CN110891279A
(43)申请公布日2020.03.17
(73)专利权人江苏方天电力技术有限公司
地址211100江苏省南京市江宁区苏源大
道58号
(72)发明人徐妍官国飞宋庆武陈志明
李春鹏钟巍峰
(74)专利代理机构南京纵横知识产权代理有限
公司32224
专利代理师朱远枫
(51)Int.Cl.
H04W16/26(2009.01)权利要求书2页说明书6页附图1页
(54)发明名称
一种LoRaMesh无线中继通信方法和装置
(57)摘要
本发明公开了一种LoRaMesh无线中继通信
方法和装置，其中方法包括根据源节点到目的节
点的信噪比确定中继是否需要转发；根据源节点
到中继节点的信噪比确定中继采用FDF转发方式
还是采用ADF转发方式；基于信道信噪比门限的
混合机制确定ADF转发流程。本发明基于源节点
到目的节点的信道链路信噪比确定中继是否进
行转发，并基于源节点到中继节点的信道链路信
噪比确定中继选择FDF或者ADF转发方式进行转
发；并对ADF的转发流程进行了改进。本发明相对
于增量中继选择来说，性能得到了很大的提高。
随着信噪比增加，本发明方法的性能优势更明
显。
CN110891279B

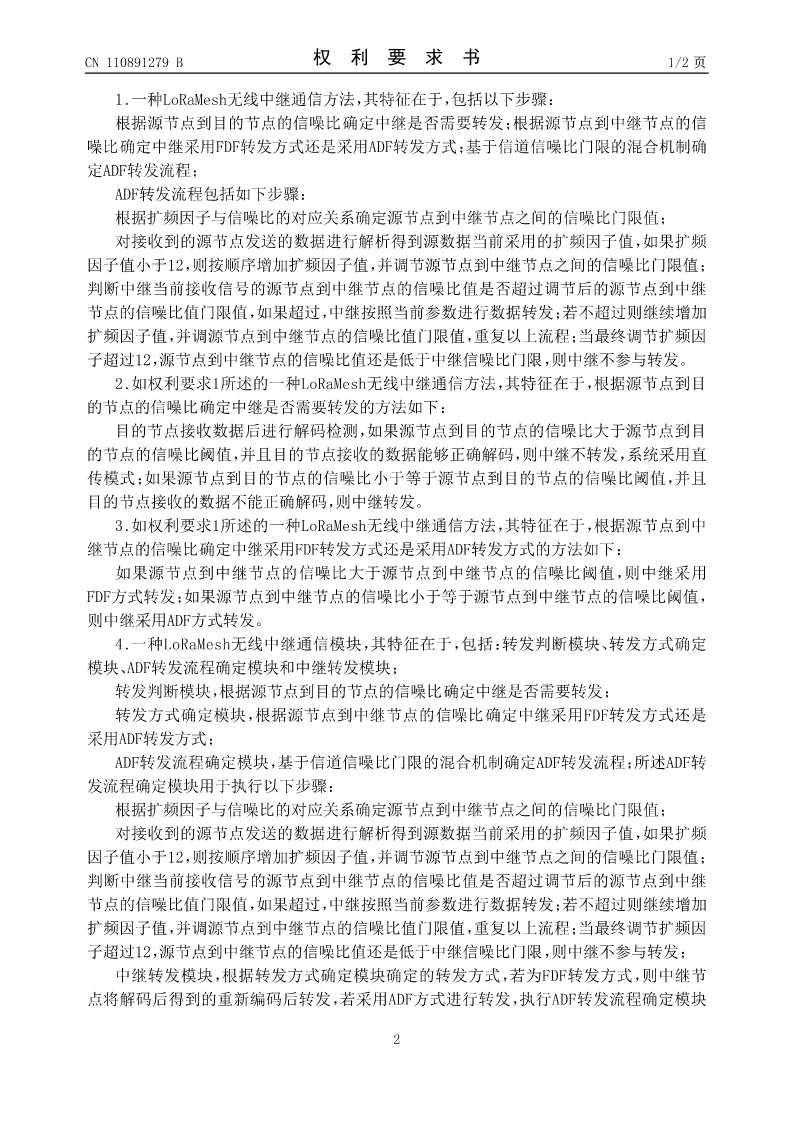

CN110891279B权利要求书1/2页

1.一种LoRaMesh无线中继通信方法，其特征在于，包括以下步骤：
根据源节点到目的节点的信噪比确定中继是否需要转发；根据源节点到中继节点的信
噪比确定中继采用FDF转发方式还是采用ADF转发方式；基于信道信噪比门限的混合机制确
定ADF转发流程；
ADF转发流程包括如下步骤：
根据扩频因子与信噪比的对应关系确定源节点到中继节点之间的信噪比门限值；
对接收到的源节点发送的数据进行解析得到源数据当前采用的扩频因子值，如果扩频
因子值小于12，则按顺序增加扩频因子值，并调节源节点到中继节点之间的信噪比门限值；
判断中继当前接收信号的源节点到中继节点的信噪比值是否超过调节后的源节点到中继
节点的信噪比值门限值，如果超过，中继按照当前参数进行数据转发；若不超过则继续增加
扩频因子值，并调源节点到中继节点的信噪比值门限值，重复以上流程；当最终调节扩频因
子超过12，源节点到中继节点的信噪比值还是低于中继信噪比门限，则中继不参与转发。
2.如权利要求1所述的一种LoRaMesh无线中继通信方法，其特征在于，根据源节点到目
的节点的信噪比确定中继是否需要转发的方法如下：
目的节点接收数据后进行解码检测，如果源节点到目的节点的信噪比大于源节点到目
的节点的信噪比阈值，并且目的节点接收的数据能够正确解码，则中继不转发，系统采用直
传模式；如果源节点到目的节点的信噪比小于等于源节点到目的节点的信噪比阈值，并且
目的节点接收的数据不能正确解码，则中继转发。
3.如权利要求1所述的一种LoRaMesh无线中继通信方法，其特征在于，根据源节点到中
继节点的信噪比确定中继采用FDF转发方式还是采用ADF转发方式的方法如下：
如果源节点到中继节点的信噪比大于源节点到中继节点的信噪比阈值，则中继采用
FDF方式转发；如果源节点到中继节点的信噪比小于等于源节点到中继节点的信噪比阈值，
则中继采用ADF方式转发。
4.一种LoRaMesh无线中继通信模块，其特征在于，包括：转发判断模块、转发方式确定
模块、ADF转发流程确定模块和中继转发模块；
转发判断模块，根据源节点到目的节点的信噪比确定中继是否需要转发；
转发方式确定模块，根据源节点到中继节点的信噪比确定中继采用FDF转发方式还是
采用ADF转发方式；
ADF转发流程确定模块，基于信道信噪比门限的混合机制确定ADF转发流程；所述ADF转
发流程确定模块用于执行以下步骤：
根据扩频因子与信噪比的对应关系确定源节点到中继节点之间的信噪比门限值；
对接收到的源节点发送的数据进行解析得到源数据当前采用的扩频因子值，如果扩频
因子值小于12，则按顺序增加扩频因子值，并调节源节点到中继节点之间的信噪比门限值；
判断中继当前接收信号的源节点到中继节点的信噪比值是否超过调节后的源节点到中继
节点的信噪比值门限值，如果超过，中继按照当前参数进行数据转发；若不超过则继续增加
扩频因子值，并调源节点到中继节点的信噪比值门限值，重复以上流程；当最终调节扩频因
子超过12，源节点到中继节点的信噪比值还是低于中继信噪比门限，则中继不参与转发；
中继转发模块，根据转发方式确定
