2019111965538一种低熔点玻璃粉及其制备方法与应用.pdf

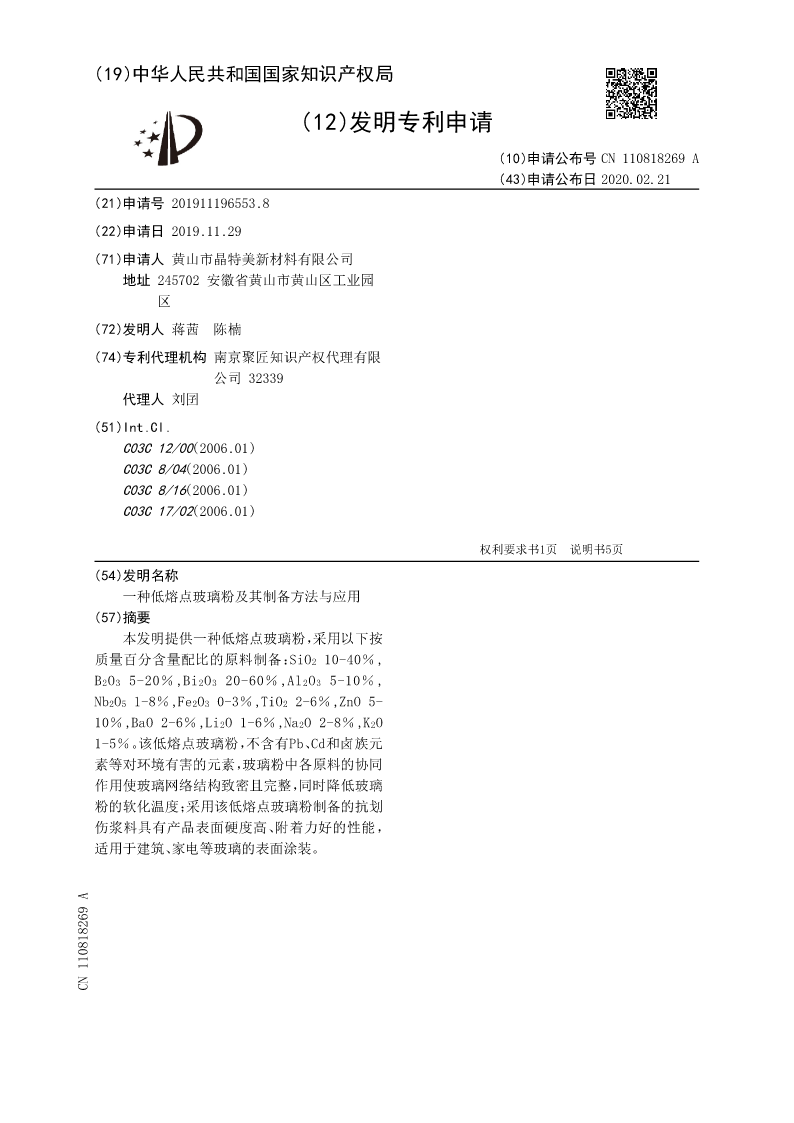

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN110818269A
(43)申请公布日2020.02.21
(21)申请号201911196553.8
(22)申请日2019.11.29
(71)申请人黄山市晶特美新材料有限公司
地址245702安徽省黄山市黄山区工业园
区
(72)发明人蒋茜陈楠
(74)专利代理机构南京聚匠知识产权代理有限
公司32339
代理人刘囝
(51)Int.Cl.
C03C12/00(2006.01)
C03C8/04(2006.01)
C03C8/16(2006.01)
C03C17/02(2006.01)

权利要求书1页说明书5页
(54)发明名称
一种低熔点玻璃粉及其制备方法与应用
(57)摘要
本发明提供一种低熔点玻璃粉，采用以下按

质量百分含量配比的原料制备：SiO210-40％,

B2O35-20％,Bi2O320-60％,Al2O35-10％,

Nb2O51-8％,Fe2O30-3％,TiO22-6％,ZnO5-

10％,BaO2-6％,Li2O1-6％,Na2O2-8％,K2O
1-5％。该低熔点玻璃粉，不含有Pb、Cd和卤族元
素等对环境有害的元素，玻璃粉中各原料的协同
作用使玻璃网络结构致密且完整，同时降低玻璃
粉的软化温度；采用该低熔点玻璃粉制备的抗划
伤浆料具有产品表面硬度高、附着力好的性能，
适用于建筑、家电等玻璃的表面涂装。
CN110818269A

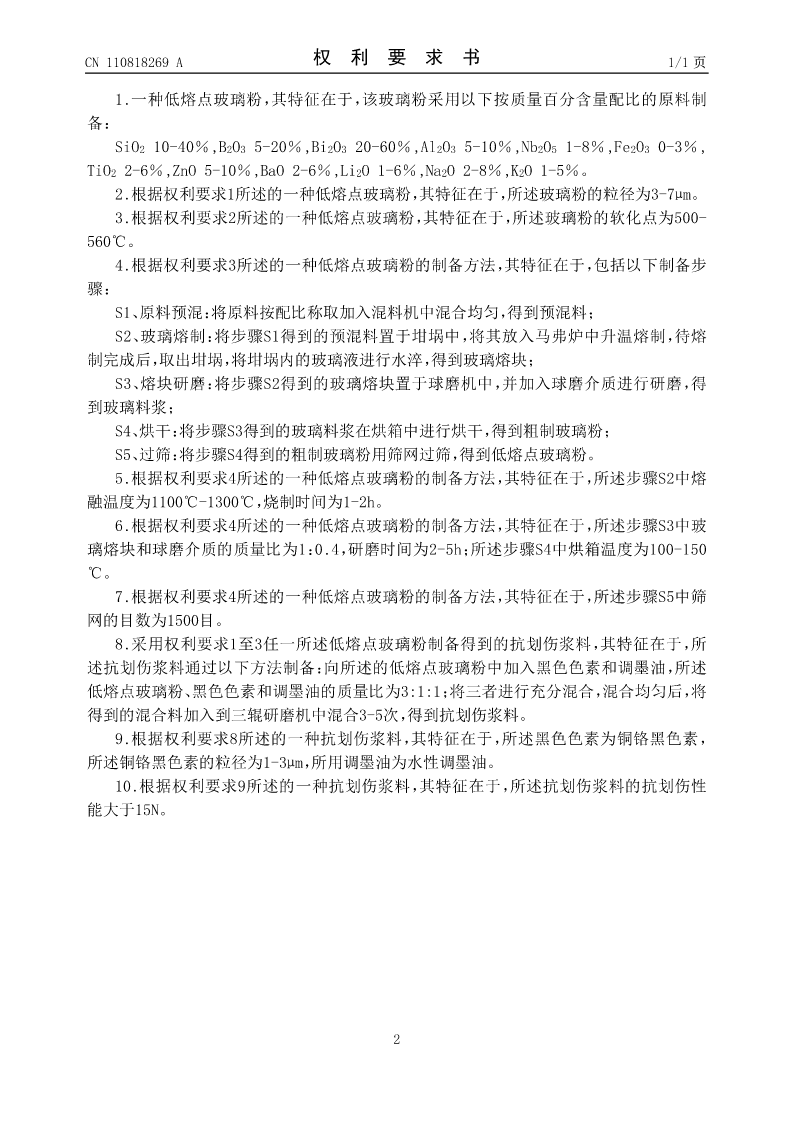

CN110818269A权利要求书1/1页

1.一种低熔点玻璃粉，其特征在于，该玻璃粉采用以下按质量百分含量配比的原料制
备：

SiO210-40％,B2O35-20％,Bi2O320-60％,Al2O35-10％,Nb2O51-8％,Fe2O30-3％,

TiO22-6％,ZnO5-10％,BaO2-6％,Li2O1-6％,Na2O2-8％,K2O1-5％。
2.根据权利要求1所述的一种低熔点玻璃粉，其特征在于，所述玻璃粉的粒径为3-7μm。
3.根据权利要求2所述的一种低熔点玻璃粉，其特征在于，所述玻璃粉的软化点为500-
560℃。
4.根据权利要求3所述的一种低熔点玻璃粉的制备方法，其特征在于，包括以下制备步
骤：
S1、原料预混：将原料按配比称取加入混料机中混合均匀，得到预混料；
S2、玻璃熔制：将步骤S1得到的预混料置于坩埚中，将其放入马弗炉中升温熔制，待熔
制完成后，取出坩埚，将坩埚内的玻璃液进行水淬，得到玻璃熔块；
S3、熔块研磨：将步骤S2得到的玻璃熔块置于球磨机中，并加入球磨介质进行研磨，得
到玻璃料浆；
S4、烘干：将步骤S3得到的玻璃料浆在烘箱中进行烘干，得到粗制玻璃粉；
S5、过筛：将步骤S4得到的粗制玻璃粉用筛网过筛，得到低熔点玻璃粉。
5.根据权利要求4所述的一种低熔点玻璃粉的制备方法，其特征在于，所述步骤S2中熔
融温度为1100℃-1300℃，烧制时间为1-2h。
6.根据权利要求4所述的一种低熔点玻璃粉的制备方法，其特征在于，所述步骤S3中玻
璃熔块和球磨介质的质量比为1：0.4，研磨时间为2-5h；所述步骤S4中烘箱温度为100-150
℃。
7.根据权利要求4所述的一种低熔点玻璃粉的制备方法，其特征在于，所述步骤S5中筛
网的目数为1500目。
8.采用权利要求1至3任一所述低熔点玻璃粉制备得到的抗划伤浆料，其特征在于，所
述抗划伤浆料通过以下方法制备：向所述的低熔点玻璃粉中加入黑色色素和调墨油，所述
低熔点玻璃粉、黑色色素和调墨油的质量比为3:1:1；将三者进行充分混合，混合均匀后，将
得到的混合料加入到三辊研磨机中混合3-5次，得到抗划伤浆料。
9.根据权利要求8所述的一种抗划伤浆料，其特征在于，所述黑色色素为铜铬黑色素，
所述铜铬黑色素的粒径为1-3μm，所用调墨油为水性调墨油。
10.根据权利要求9所述的一种抗划伤浆料，其特征在于，所述抗划伤浆料的抗划伤性
能大于15N。

2

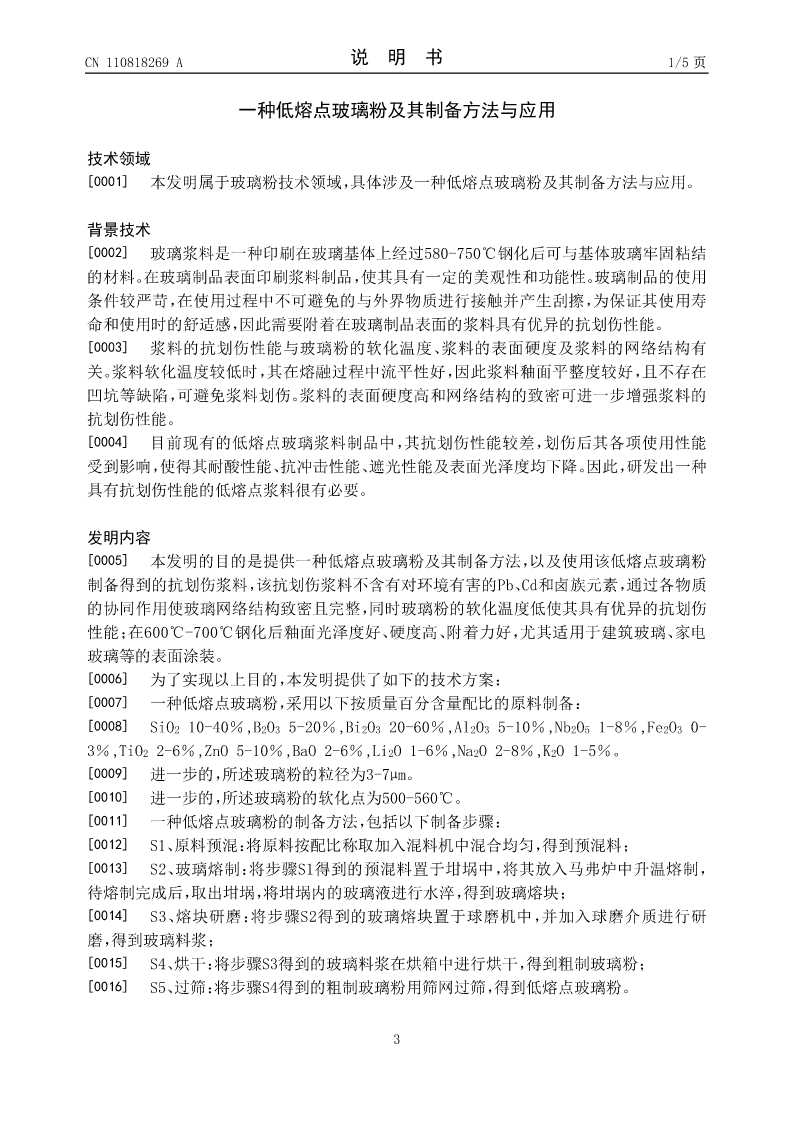

CN110818269A说明书1/5页

一种低熔点玻璃粉及其制备方法与应用

技术领域
[0001]本发明属于玻璃粉技术领域，具体涉及一种低熔点玻璃粉及其制备方法与应用。

背景技术
[0002]玻璃浆料是一种印刷在玻璃基体上经过580-750℃钢化后可与基体玻璃牢固粘结
的材料。在玻璃制品表面印刷浆料制品，使其具有一定的美观性和功能性。玻璃制品的使用
条件较严苛，在使用过程中不可避免的与外界物质进行接触并产生刮擦，为保证其使用寿
命和使用时的舒适感，因此需要附着在玻璃制品表面的浆料具有优异的抗划伤性能。
[0003]浆料的抗划伤性能与玻璃粉的软化温度、浆料的表面硬度及浆料的网络结构有
关。浆料软化温度较低时，其在熔融过程中流平性好，因
