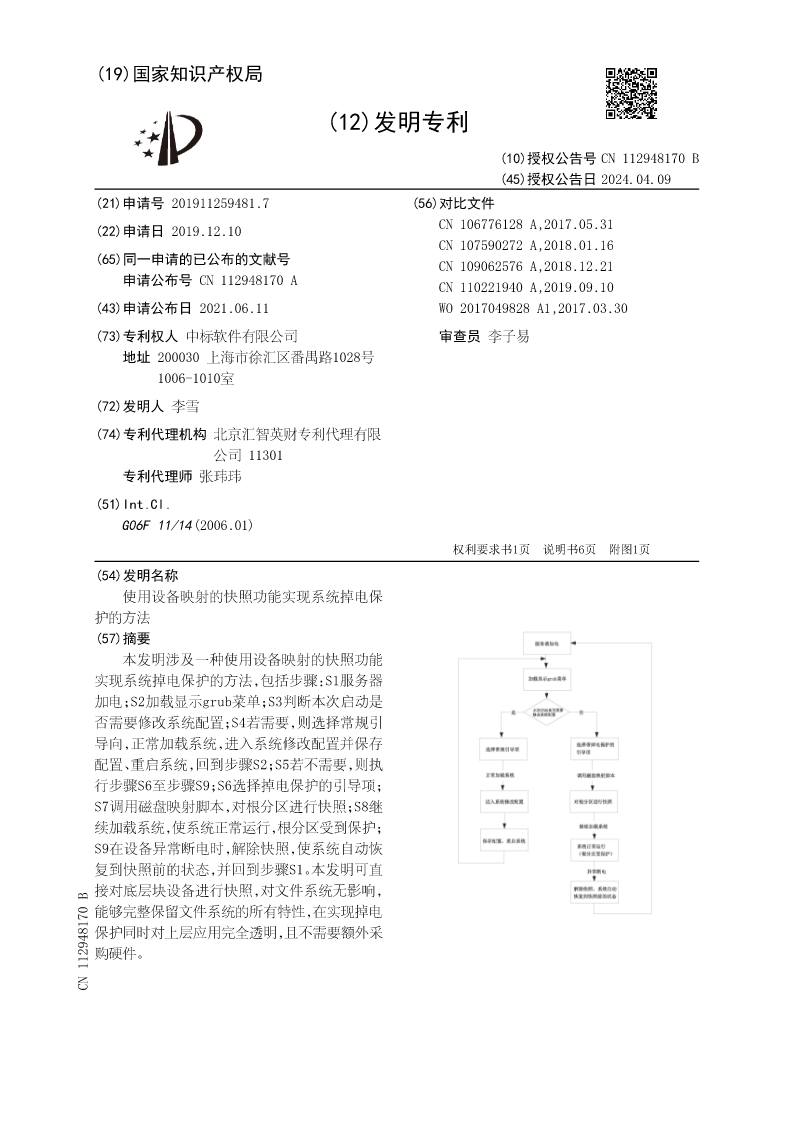

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN112948170B
(45)授权公告日2024.04.09
(21)申请号201911259481.7(56)对比文件
(22)申请日2019.12.10CN106776128A,2017.05.31
CN107590272A,2018.01.16
(65)同一申请的已公布的文献号CN109062576A,2018.12.21
申请公布号CN112948170ACN110221940A,2019.09.10
(43)申请公布日2021.06.11WO2017049828A1,2017.03.30

(73)专利权人中标软件有限公司审查员李子易

地址200030上海市徐汇区番禺路1028号
1006-1010室
(72)发明人李雪
(74)专利代理机构北京汇智英财专利代理有限
公司11301
专利代理师张玮玮
(51)Int.Cl.
G06F11/14(2006.01)
权利要求书1页说明书6页附图1页
(54)发明名称
使用设备映射的快照功能实现系统掉电保
护的方法
(57)摘要
本发明涉及一种使用设备映射的快照功能
实现系统掉电保护的方法，包括步骤：S1服务器
加电；S2加载显示grub菜单；S3判断本次启动是
否需要修改系统配置；S4若需要，则选择常规引
导向，正常加载系统，进入系统修改配置并保存
配置、重启系统，回到步骤S2；S5若不需要，则执
行步骤S6至步骤S9；S6选择掉电保护的引导项；
S7调用磁盘映射脚本，对根分区进行快照；S8继
续加载系统，使系统正常运行，根分区受到保护；
S9在设备异常断电时，解除快照，使系统自动恢
复到快照前的状态，并回到步骤S1。本发明可直
接对底层块设备进行快照，对文件系统无影响，
能够完整保留文件系统的所有特性，在实现掉电
保护同时对上层应用完全透明，且不需要额外采
购硬件。
CN112948170B

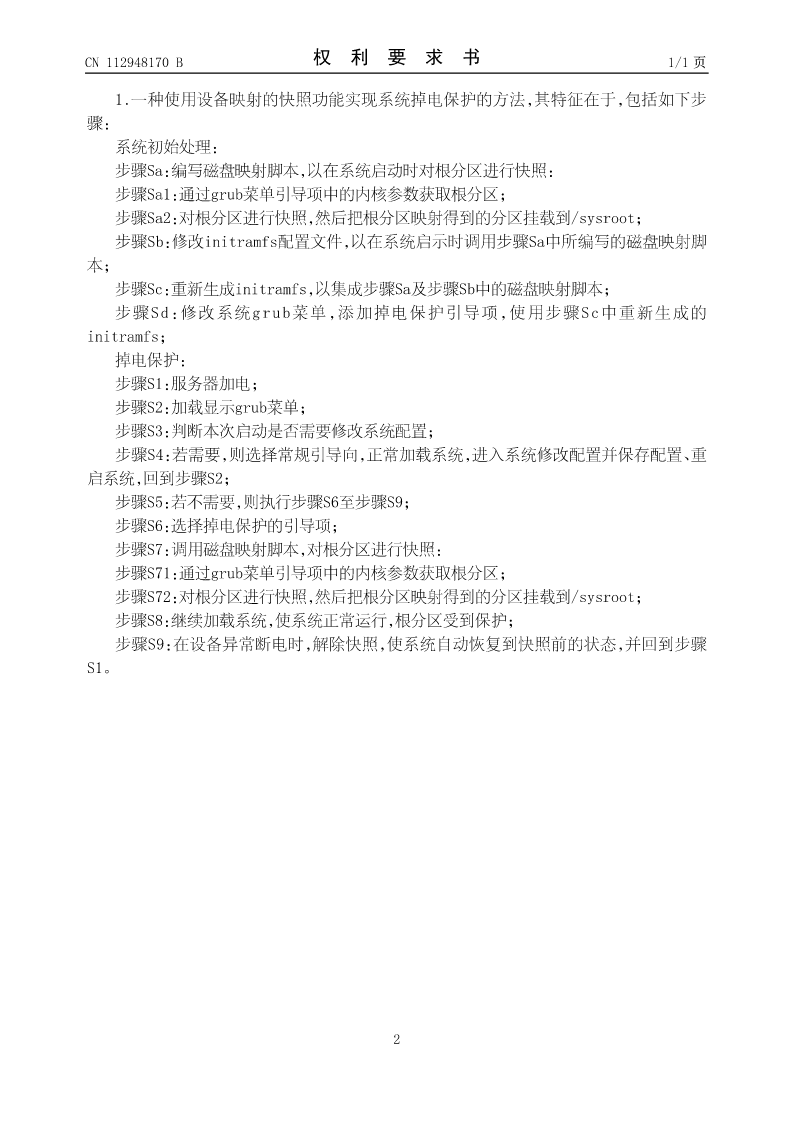

CN112948170B权利要求书1/1页

1.一种使用设备映射的快照功能实现系统掉电保护的方法，其特征在于，包括如下步
骤：
系统初始处理：
步骤Sa：编写磁盘映射脚本，以在系统启动时对根分区进行快照：
步骤Sa1：通过grub菜单引导项中的内核参数获取根分区；
步骤Sa2：对根分区进行快照，然后把根分区映射得到的分区挂载到/sysroot；
步骤Sb：修改initramfs配置文件，以在系统启示时调用步骤Sa中所编写的磁盘映射脚
本；
步骤Sc：重新生成initramfs，以集成步骤Sa及步骤Sb中的磁盘映射脚本；
步骤Sd：修改系统grub菜单，添加掉电保护引导项，使用步骤Sc中重新生成的
initramfs；
掉电保护：
步骤S1：服务器加电；
步骤S2：加载显示grub菜单；
步骤S3：判断本次启动是否需要修改系统配置；
步骤S4：若需要，则选择常规引导向，正常加载系统，进入系统修改配置并保存配置、重
启系统，回到步骤S2；
步骤S5：若不需要，则执行步骤S6至步骤S9；
步骤S6：选择掉电保护的引导项；
步骤S7：调用磁盘映射脚本，对根分区进行快照：
步骤S71：通过grub菜单引导项中的内核参数获取根分区；
步骤S72：对根分区进行快照，然后把根分区映射得到的分区挂载到/sysroot；
步骤S8：继续加载系统，使系统正常运行，根分区受到保护；
步骤S9：在设备异常断电时，解除快照，使系统自动恢复到快照前的状态，并回到步骤
S1。

2

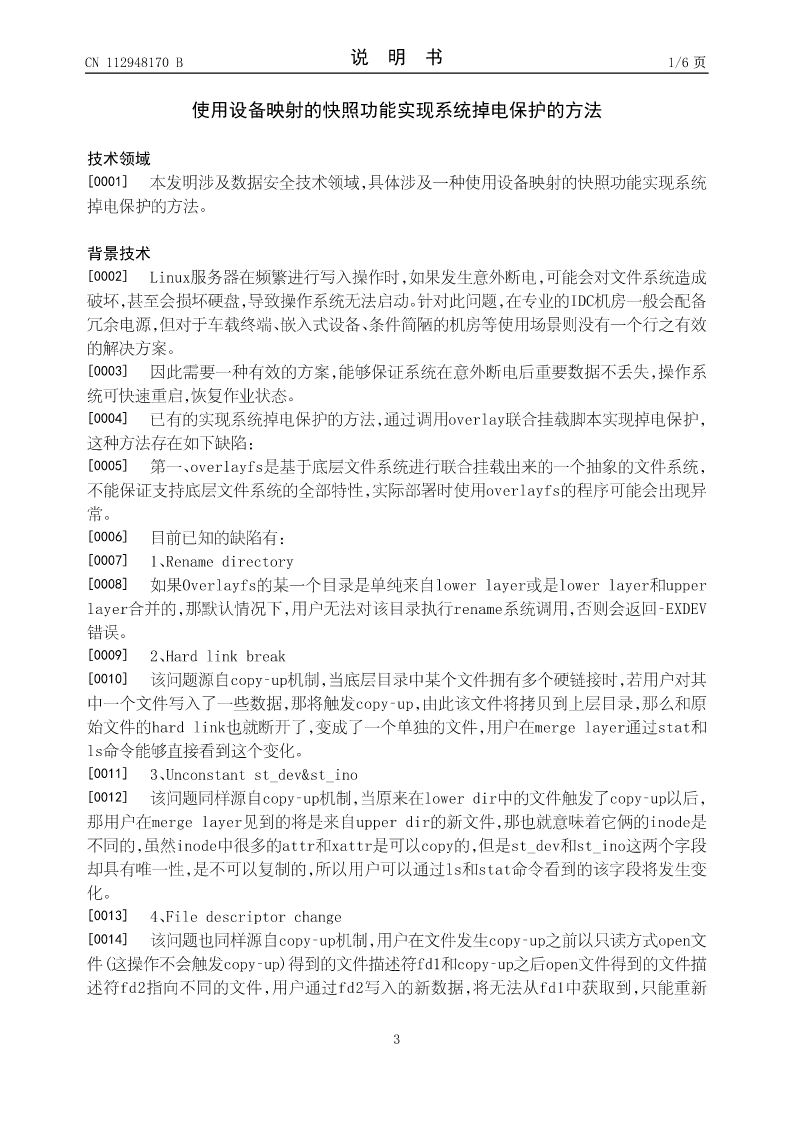

CN112948170B说明书1/6页

使用设备映射的快照功能实现系统掉电保护的方法

技术领域
[0001]本发明涉及数据安全技术领域，具体涉及一种使用设备映射的快照功能实现系统
掉电保护的方法。

背景技术
[0002]Linux服务器在频繁进行写入操作时，如果发生意外断电，可能会对文件系统造成
破坏，甚至会损坏硬盘，导致操作系统无法启动。针对此问题，在专业的IDC机房一般会配备
冗余电源，但对于车载终端、嵌入式设备、条件简陋的机房等使用场景则没有一个行之有效
的解决方案。
[0003]因此需要一种有效的方案，能够保证系统在意外断电后重要数据不丢失，操作系
统可快速重启，恢复作业状态。
[0004]已有的实现系统掉电保护的方法，通过调用overlay联合挂载脚本实现掉电保护，
这种方法存在如下缺陷：
[0005]第一、overlayfs是基于底层文件系统进行联合挂载出来的一个抽象的文件系统，
不能保证支持底层文件系统的全部特性，实际部署时使用overlayfs的程序可能会出现异
常。
[0006]目前已知的缺陷有：
[0007]1、Renamedirectory

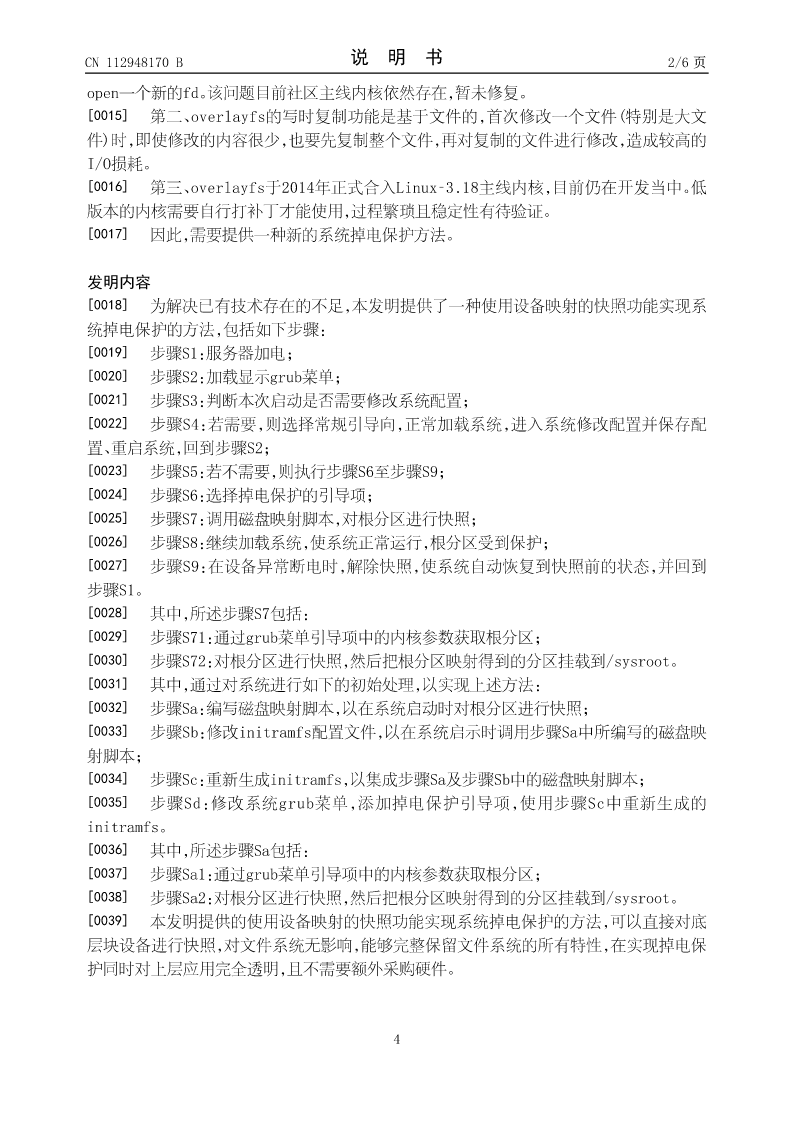

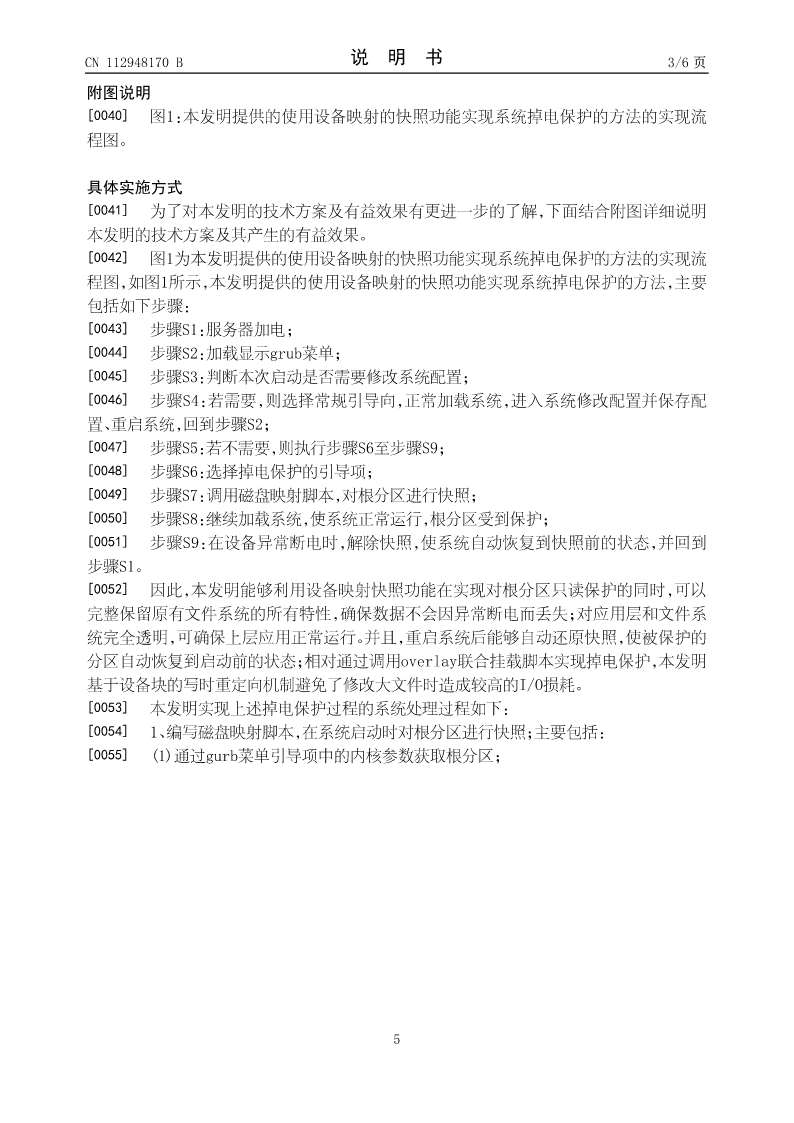

[0008]如果Overlayfs的某一个目录是单纯来自lowerlayer或是lower
