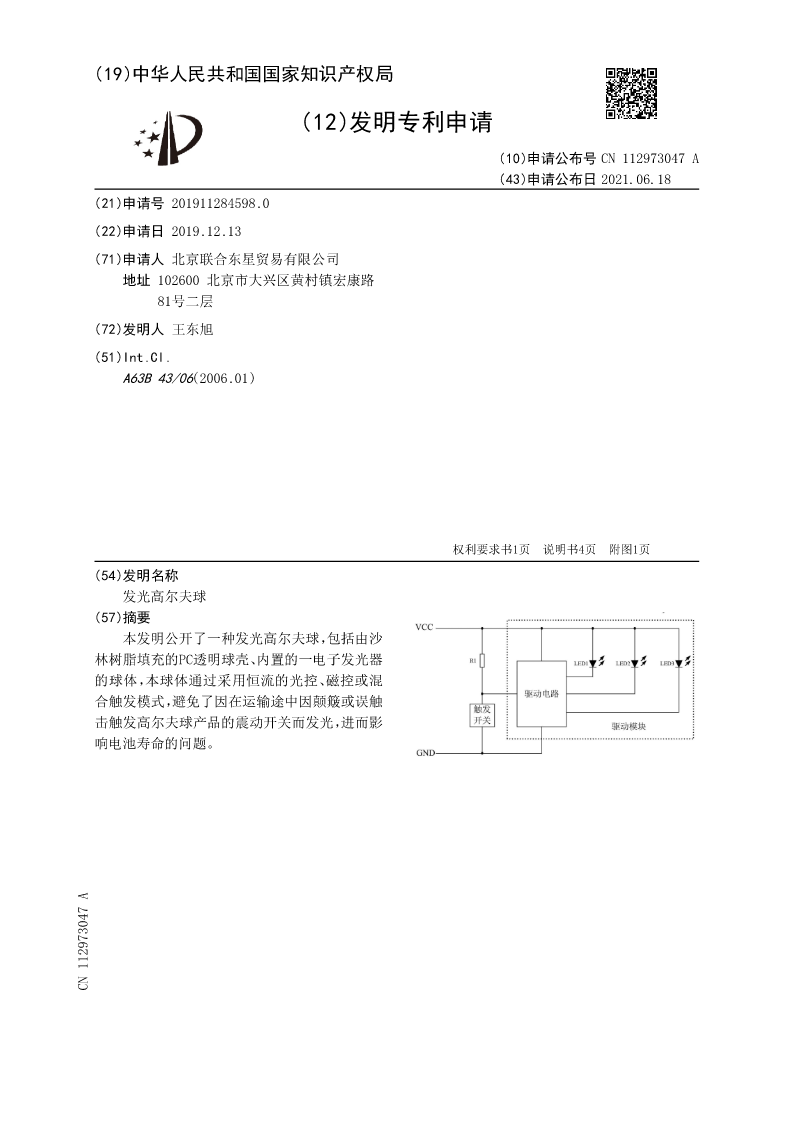

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112973047A
(43)申请公布日2021.06.18
(21)申请号201911284598.0
(22)申请日2019.12.13
(71)申请人北京联合东星贸易有限公司
地址102600北京市大兴区黄村镇宏康路
81号二层
(72)发明人王东旭
(51)Int.Cl.
A63B43/06(2006.01)

权利要求书1页说明书4页附图1页
(54)发明名称
发光高尔夫球
(57)摘要
本发明公开了一种发光高尔夫球，包括由沙
林树脂填充的PC透明球壳、内置的一电子发光器
的球体，本球体通过采用恒流的光控、磁控或混
合触发模式，避免了因在运输途中因颠簸或误触
击触发高尔夫球产品的震动开关而发光，进而影
响电池寿命的问题。
CN112973047A

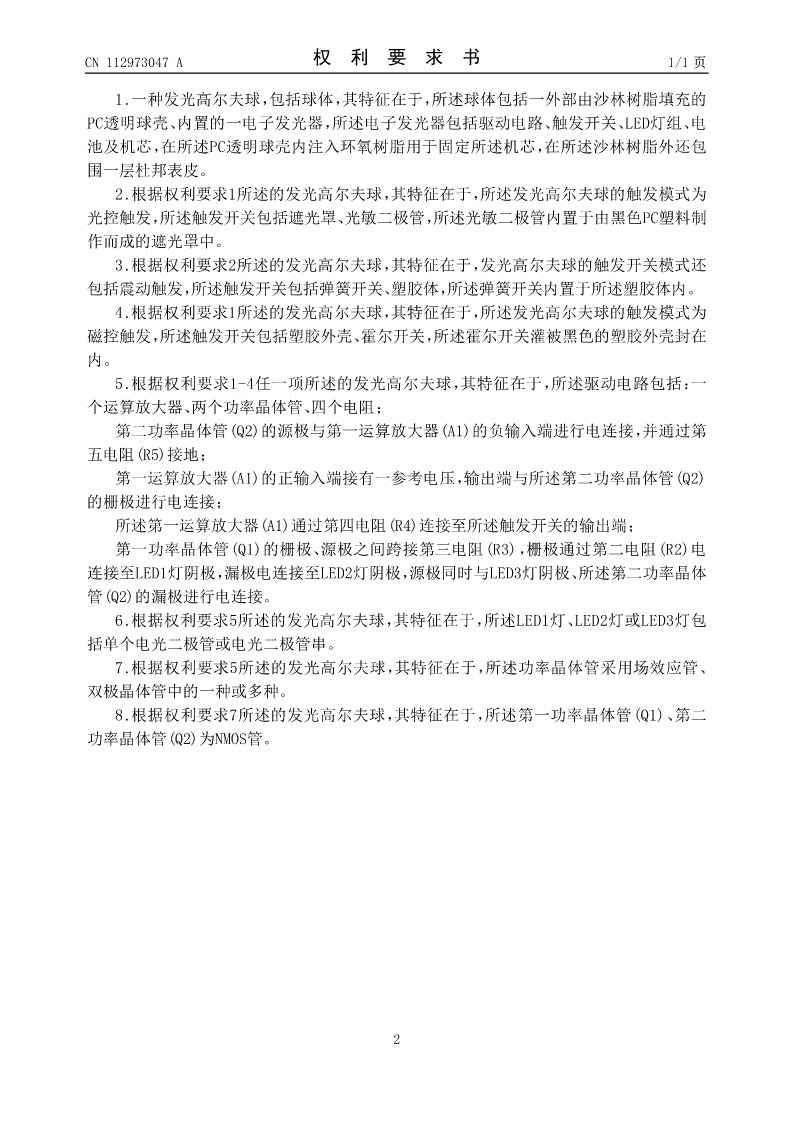

CN112973047A权利要求书1/1页

1.一种发光高尔夫球，包括球体，其特征在于，所述球体包括一外部由沙林树脂填充的
PC透明球壳、内置的一电子发光器，所述电子发光器包括驱动电路、触发开关、LED灯组、电
池及机芯，在所述PC透明球壳内注入环氧树脂用于固定所述机芯，在所述沙林树脂外还包
围一层杜邦表皮。
2.根据权利要求1所述的发光高尔夫球，其特征在于，所述发光高尔夫球的触发模式为
光控触发，所述触发开关包括遮光罩、光敏二极管，所述光敏二极管内置于由黑色PC塑料制
作而成的遮光罩中。
3.根据权利要求2所述的发光高尔夫球，其特征在于，发光高尔夫球的触发开关模式还
包括震动触发，所述触发开关包括弹簧开关、塑胶体，所述弹簧开关内置于所述塑胶体内。
4.根据权利要求1所述的发光高尔夫球，其特征在于，所述发光高尔夫球的触发模式为
磁控触发，所述触发开关包括塑胶外壳、霍尔开关，所述霍尔开关灌被黑色的塑胶外壳封在
内。
5.根据权利要求1-4任一项所述的发光高尔夫球，其特征在于，所述驱动电路包括：一
个运算放大器、两个功率晶体管、四个电阻；
第二功率晶体管(Q2)的源极与第一运算放大器(A1)的负输入端进行电连接，并通过第
五电阻(R5)接地；
第一运算放大器(A1)的正输入端接有一参考电压，输出端与所述第二功率晶体管(Q2)
的栅极进行电连接；
所述第一运算放大器(A1)通过第四电阻(R4)连接至所述触发开关的输出端；
第一功率晶体管(Q1)的栅极、源极之间跨接第三电阻(R3)，栅极通过第二电阻(R2)电
连接至LED1灯阴极，漏极电连接至LED2灯阴极，源极同时与LED3灯阴极、所述第二功率晶体
管(Q2)的漏极进行电连接。
6.根据权利要求5所述的发光高尔夫球，其特征在于，所述LED1灯、LED2灯或LED3灯包
括单个电光二极管或电光二极管串。
7.根据权利要求5所述的发光高尔夫球，其特征在于，所述功率晶体管采用场效应管、
双极晶体管中的一种或多种。
8.根据权利要求7所述的发光高尔夫球，其特征在于，所述第一功率晶体管(Q1)、第二
功率晶体管(Q2)为NMOS管。

2

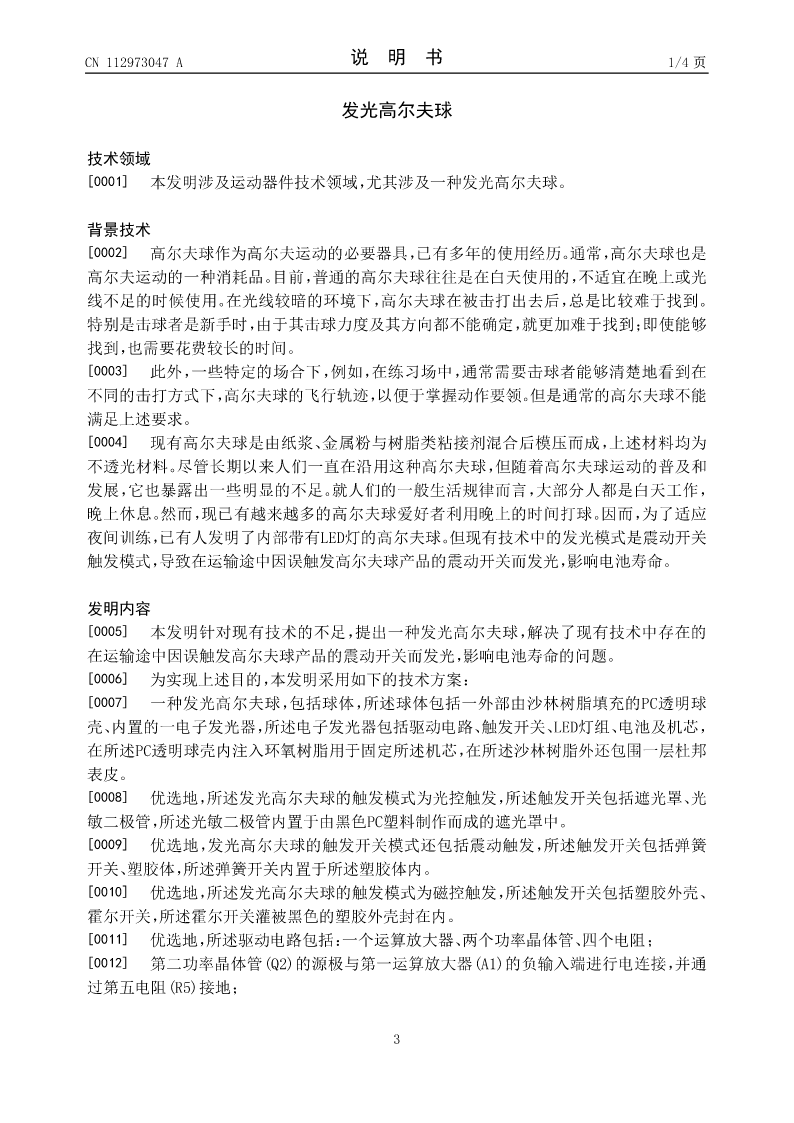

CN112973047A说明书1/4页

发光高尔夫球

技术领域
[0001]本发明涉及运动器件技术领域，尤其涉及一种发光高尔夫球。

背景技术
[0002]高尔夫球作为高尔夫运动的必要器具，已有多年的使用经历。通常，高尔夫球也是
高尔夫运动的一种消耗品。目前，普通的高尔夫球往往是在白天使用的，不适宜在晚上或光
线不足的时候使用。在光线较暗的环境下，高尔夫球在被击打出去后，总是比较难于找到。
特别是击球者是新手时，由于其击球力度及其方向都不能确定，就更加难于找到；即使能够
找到，也需要花费较长的时间。
[0003]此外，一些特定的场合下，例如，在练习场中，通常需要击球者能够清楚地看到在
不同的击打方式下，高尔夫球的飞行轨迹，以便于掌握动作要领。但是通常的高尔夫球不能
满足上述要求。
[0004]现有高尔夫球是由纸浆、金属粉与树脂类粘接剂混合后模压而成，上述材料均为
不透光材料。尽管长期以来人们一直在沿用这种高尔夫球，但随着高尔夫球运动的普及和
发展，它也暴露出一些明显的不足。就人们的一般生活规律而言，大部分人都是白天工作，
晚上休息。然而，现已有越来越多的高尔夫球爱好者利用晚上的时间打球。因而，为了适应
夜间训练，已有人发明了内部带有LED灯的高尔夫球。但现有技术中的发光模式是震动开关
触发模式，导致在运输途中因误触发高尔夫球产品的震动开关而发光，影响电池寿命。

发明内容
[0005]本发明针对现有技术的不足，提出一种发光高尔夫球，解决了现有技术中存在的
在运输途中因误触发高尔夫球产品的震动开关而发光，影响电池寿命的问题。
[0006]为实现上述目的，本发明采用如下的技术方案：
[0007]一种发光高
