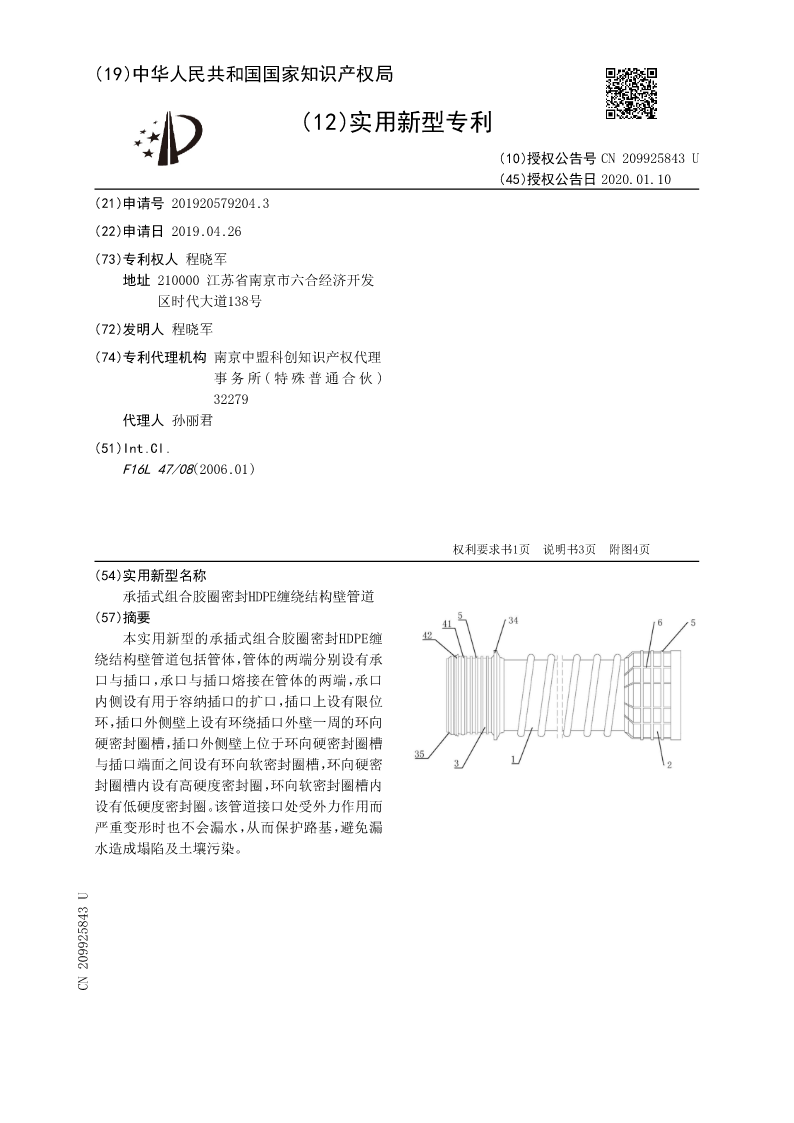

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN209925843U
(45)授权公告日2020.01.10
(21)申请号201920579204.3
(22)申请日2019.04.26
(73)专利权人程晓军
地址210000江苏省南京市六合经济开发
区时代大道138号
(72)发明人程晓军
(74)专利代理机构南京中盟科创知识产权代理
事务所(特殊普通合伙)
32279
代理人孙丽君
(51)Int.Cl.
F16L47/08(2006.01)

权利要求书1页说明书3页附图4页
(54)实用新型名称
承插式组合胶圈密封HDPE缠绕结构壁管道
(57)摘要
本实用新型的承插式组合胶圈密封HDPE缠
绕结构壁管道包括管体，管体的两端分别设有承
口与插口，承口与插口熔接在管体的两端，承口
内侧设有用于容纳插口的扩口，插口上设有限位
环，插口外侧壁上设有环绕插口外壁一周的环向
硬密封圈槽，插口外侧壁上位于环向硬密封圈槽
与插口端面之间设有环向软密封圈槽，环向硬密
封圈槽内设有高硬度密封圈，环向软密封圈槽内
设有低硬度密封圈。该管道接口处受外力作用而
严重变形时也不会漏水，从而保护路基，避免漏
水造成塌陷及土壤污染。
CN209925843U

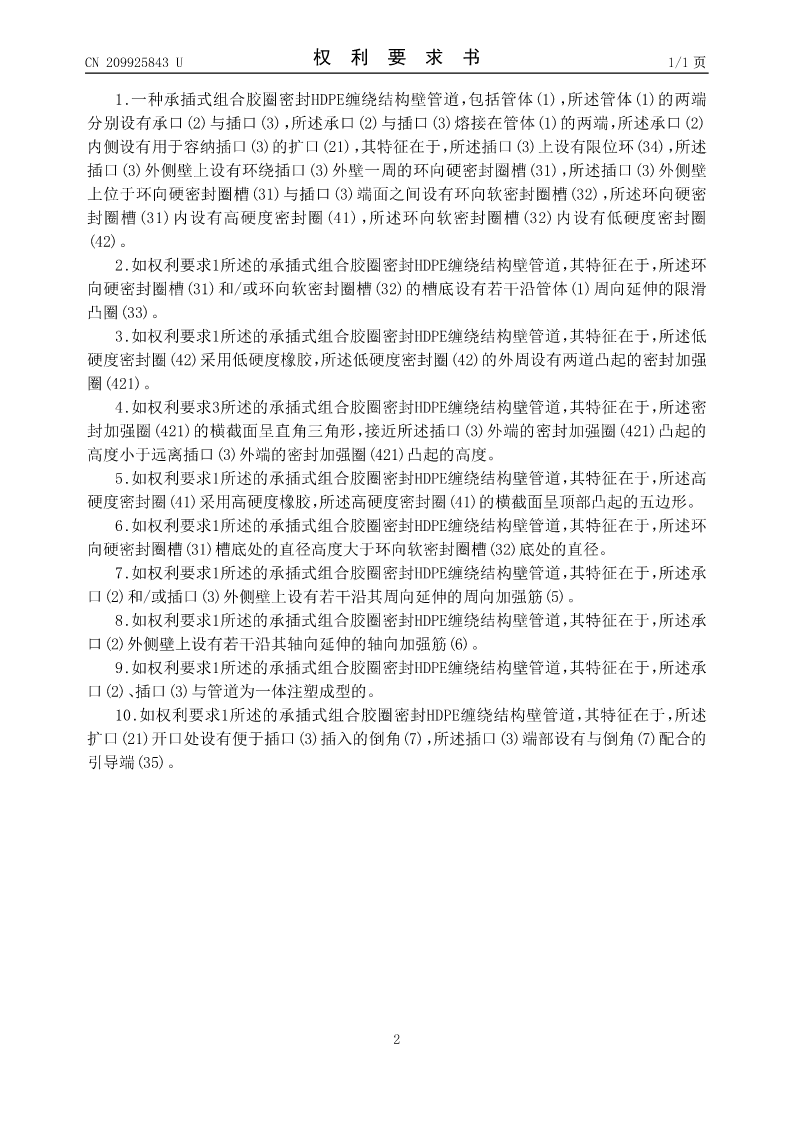

CN209925843U权利要求书1/1页

1.一种承插式组合胶圈密封HDPE缠绕结构壁管道，包括管体(1)，所述管体(1)的两端
分别设有承口(2)与插口(3)，所述承口(2)与插口(3)熔接在管体(1)的两端，所述承口(2)
内侧设有用于容纳插口(3)的扩口(21)，其特征在于，所述插口(3)上设有限位环(34)，所述
插口(3)外侧壁上设有环绕插口(3)外壁一周的环向硬密封圈槽(31)，所述插口(3)外侧壁
上位于环向硬密封圈槽(31)与插口(3)端面之间设有环向软密封圈槽(32)，所述环向硬密
封圈槽(31)内设有高硬度密封圈(41)，所述环向软密封圈槽(32)内设有低硬度密封圈
(42)。
2.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述环
向硬密封圈槽(31)和/或环向软密封圈槽(32)的槽底设有若干沿管体(1)周向延伸的限滑
凸圈(33)。
3.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述低
硬度密封圈(42)采用低硬度橡胶，所述低硬度密封圈(42)的外周设有两道凸起的密封加强
圈(421)。
4.如权利要求3所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述密
封加强圈(421)的横截面呈直角三角形，接近所述插口(3)外端的密封加强圈(421)凸起的
高度小于远离插口(3)外端的密封加强圈(421)凸起的高度。
5.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述高
硬度密封圈(41)采用高硬度橡胶，所述高硬度密封圈(41)的横截面呈顶部凸起的五边形。
6.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述环
向硬密封圈槽(31)槽底处的直径高度大于环向软密封圈槽(32)底处的直径。
7.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述承
口(2)和/或插口(3)外侧壁上设有若干沿其周向延伸的周向加强筋(5)。
8.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述承
口(2)外侧壁上设有若干沿其轴向延伸的轴向加强筋(6)。
9.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述承
口(2)、插口(3)与管道为一体注塑成型的。
10.如权利要求1所述的承插式组合胶圈密封HDPE缠绕结构壁管道，其特征在于，所述
扩口(21)开口处设有便于插口(3)插入的倒角(7)，所述插口(3)端部设有与倒角(7)配合的
引导端(35)。

2

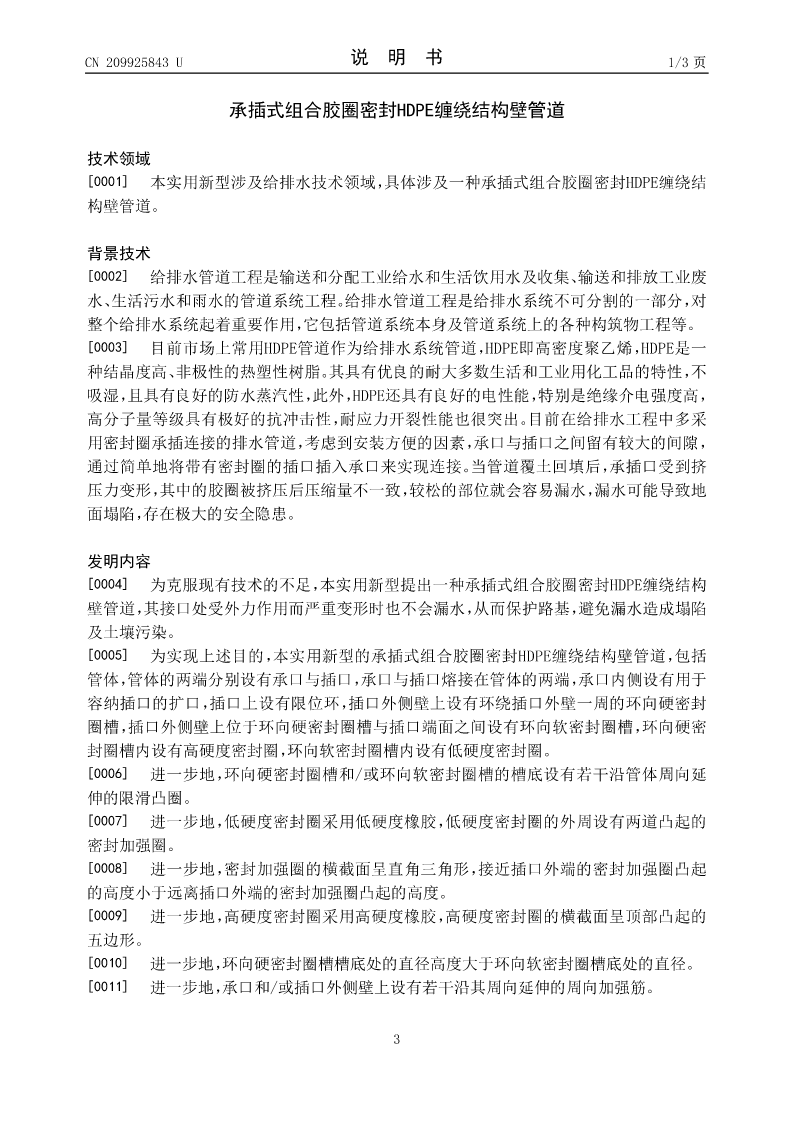

CN209925843U说明书1/3页

承插式组合胶圈密封HDPE缠绕结构壁管道

技术领域
[0001]本实用新型涉及给排水技术领域，具体涉及一种承插式组合胶圈密封HDPE缠绕结
构壁管道。

背景技术
[0002]给排水管道工程是输送和分配工业给水和生活饮用水及收集、输送和排放工业废
水、生活污水和雨水的管道系统工程。给排水管道工程是给排水系统不可分割的一部分，对
整个给排水系统起着重要作用，它包括管道系统本身及管道系统上的各种构筑物工程等。
[0003]目前市场上常用HDPE管道作为给排水系统管道，HDPE即高密度聚乙烯，HDPE是一
种结晶度高、非极性的热塑性树脂。其具有优良的耐大多数生活和工业用化工品的特性，不
吸湿，且具有良好的防水蒸汽性，此外，HDPE还具有良好的电性能，特别
