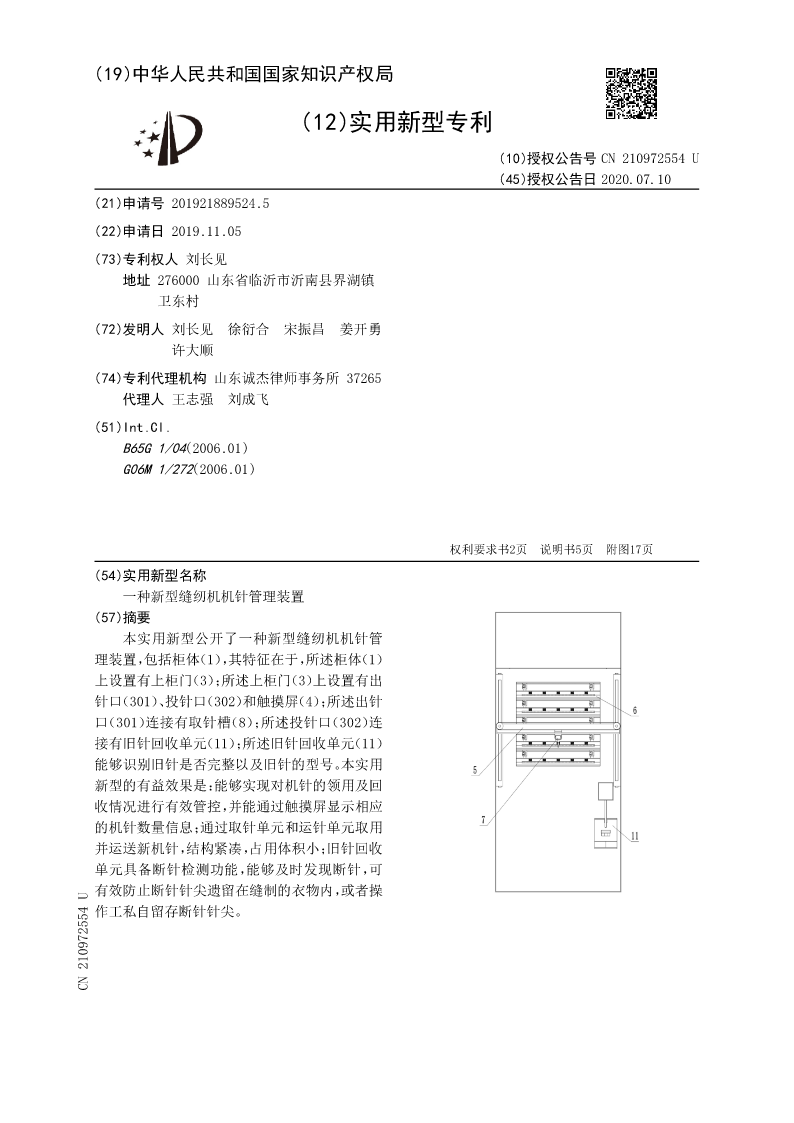

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN210972554U
(45)授权公告日2020.07.10
(21)申请号201921889524.5
(22)申请日2019.11.05
(73)专利权人刘长见
地址276000山东省临沂市沂南县界湖镇
卫东村
(72)发明人刘长见徐衍合宋振昌姜开勇
许大顺
(74)专利代理机构山东诚杰律师事务所37265
代理人王志强刘成飞
(51)Int.Cl.
B65G1/04(2006.01)
G06M1/272(2006.01)

权利要求书2页说明书5页附图17页
(54)实用新型名称
一种新型缝纫机机针管理装置
(57)摘要
本实用新型公开了一种新型缝纫机机针管
理装置，包括柜体（1），其特征在于，所述柜体（1）
上设置有上柜门（3）；所述上柜门（3）上设置有出
针口（301）、投针口（302）和触摸屏（4）；所述出针
口（301）连接有取针槽（8）；所述投针口（302）连
接有旧针回收单元（11）；所述旧针回收单元（11）
能够识别旧针是否完整以及旧针的型号。本实用
新型的有益效果是：能够实现对机针的领用及回
收情况进行有效管控，并能通过触摸屏显示相应
的机针数量信息；通过取针单元和运针单元取用
并运送新机针，结构紧凑，占用体积小；旧针回收
单元具备断针检测功能，能够及时发现断针，可
有效防止断针针尖遗留在缝制的衣物内，或者操
作工私自留存断针针尖。
CN210972554U

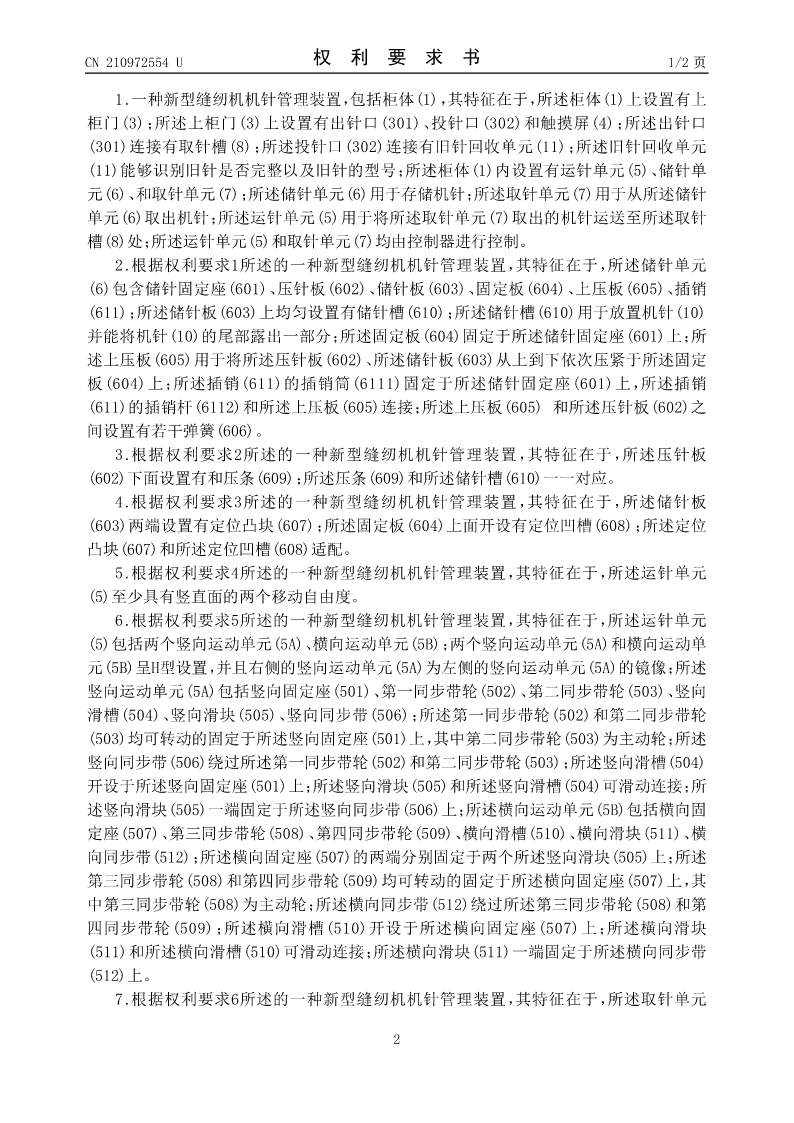

CN210972554U权利要求书1/2页

1.一种新型缝纫机机针管理装置，包括柜体(1)，其特征在于，所述柜体(1)上设置有上
柜门(3)；所述上柜门(3)上设置有出针口(301)、投针口(302)和触摸屏(4)；所述出针口
(301)连接有取针槽(8)；所述投针口(302)连接有旧针回收单元(11)；所述旧针回收单元
(11)能够识别旧针是否完整以及旧针的型号；所述柜体(1)内设置有运针单元(5)、储针单
元(6)、和取针单元(7)；所述储针单元(6)用于存储机针；所述取针单元(7)用于从所述储针
单元(6)取出机针；所述运针单元(5)用于将所述取针单元(7)取出的机针运送至所述取针
槽(8)处；所述运针单元(5)和取针单元(7)均由控制器进行控制。
2.根据权利要求1所述的一种新型缝纫机机针管理装置，其特征在于，所述储针单元
(6)包含储针固定座(601)、压针板(602)、储针板(603)、固定板(604)、上压板(605)、插销
(611)；所述储针板(603)上均匀设置有储针槽(610)；所述储针槽(610)用于放置机针(10)
并能将机针(10)的尾部露出一部分；所述固定板(604)固定于所述储针固定座(601)上；所
述上压板(605)用于将所述压针板(602)、所述储针板(603)从上到下依次压紧于所述固定
板(604)上；所述插销(611)的插销筒(6111)固定于所述储针固定座(601)上，所述插销
(611)的插销杆(6112)和所述上压板(605)连接；所述上压板(605)和所述压针板(602)之
间设置有若干弹簧(606)。
3.根据权利要求2所述的一种新型缝纫机机针管理装置，其特征在于，所述压针板
(602)下面设置有和压条(609)；所述压条(609)和所述储针槽(610)一一对应。
4.根据权利要求3所述的一种新型缝纫机机针管理装置，其特征在于，所述储针板
(603)两端设置有定位凸块(607)；所述固定板(604)上面开设有定位凹槽(608)；所述定位
凸块(607)和所述定位凹槽(608)适配。
5.根据权利要求4所述的一种新型缝纫机机针管理装置，其特征在于，所述运针单元
(5)至少具有竖直面的两个移动自由度。
6.根据权利要求5所述的一种新型缝纫机机针管理装置，其特征在于，所述运针单元
(5)包括两个竖向运动单元(5A)、横向运动单元(5B)；两个竖向运动单元(5A)和横向运动单
元(5B)呈H型设置，并且右侧的竖向运动单元(5A)为左侧的竖向运动单元(5A)的镜像；所述
竖向运动单元(5A)包括竖向固定座(501)、第一同步带轮(502)、第二同步带轮(503)、竖向
滑槽(504)、竖向滑块(505)、竖向同步带(506)；所述第一同步带轮(502)和第二同步带轮
(503)均可转动的固定于所述竖向固定座(501)上，其中第二同步带轮(503)为主动轮；所述
竖向同步带(506)绕过所述第一同步带轮(502)和第二同步带轮(503)；所述竖向滑槽(504)
开设于所述竖向固定座(501)上；所述竖向滑块(505)和所述竖向滑槽(504)可滑动连接；所
述竖向滑块(505)一端固定于所述竖向同步带(506)上；所述
