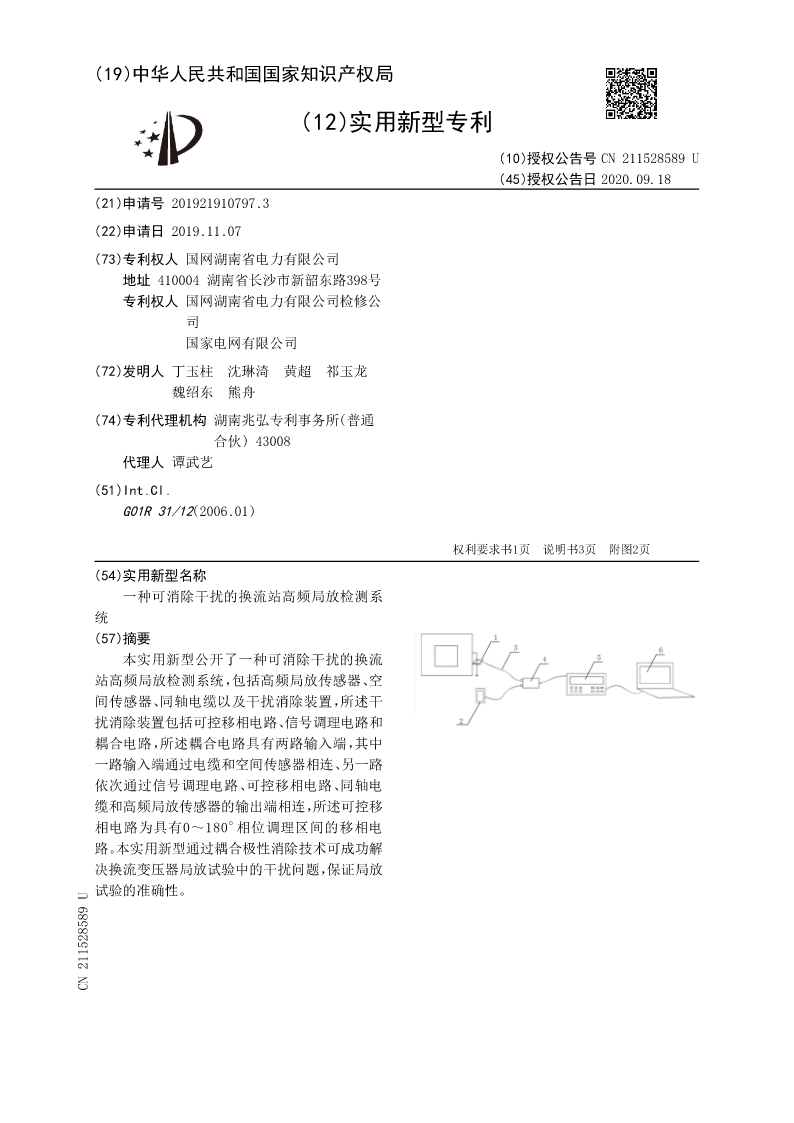

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211528589U
(45)授权公告日2020.09.18
(21)申请号201921910797.3
(22)申请日2019.11.07
(73)专利权人国网湖南省电力有限公司
地址410004湖南省长沙市新韶东路398号
专利权人国网湖南省电力有限公司检修公
司
国家电网有限公司
(72)发明人丁玉柱沈琳渏黄超祁玉龙
魏绍东熊舟
(74)专利代理机构湖南兆弘专利事务所(普通
合伙)43008
代理人谭武艺
(51)Int.Cl.
G01R31/12(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种可消除干扰的换流站高频局放检测系
统
(57)摘要
本实用新型公开了一种可消除干扰的换流
站高频局放检测系统，包括高频局放传感器、空
间传感器、同轴电缆以及干扰消除装置，所述干
扰消除装置包括可控移相电路、信号调理电路和
耦合电路，所述耦合电路具有两路输入端，其中
一路输入端通过电缆和空间传感器相连、另一路
依次通过信号调理电路、可控移相电路、同轴电
缆和高频局放传感器的输出端相连，所述可控移
相电路为具有0～180°相位调理区间的移相电
路。本实用新型通过耦合极性消除技术可成功解
决换流变压器局放试验中的干扰问题，保证局放
试验的准确性。
CN211528589U

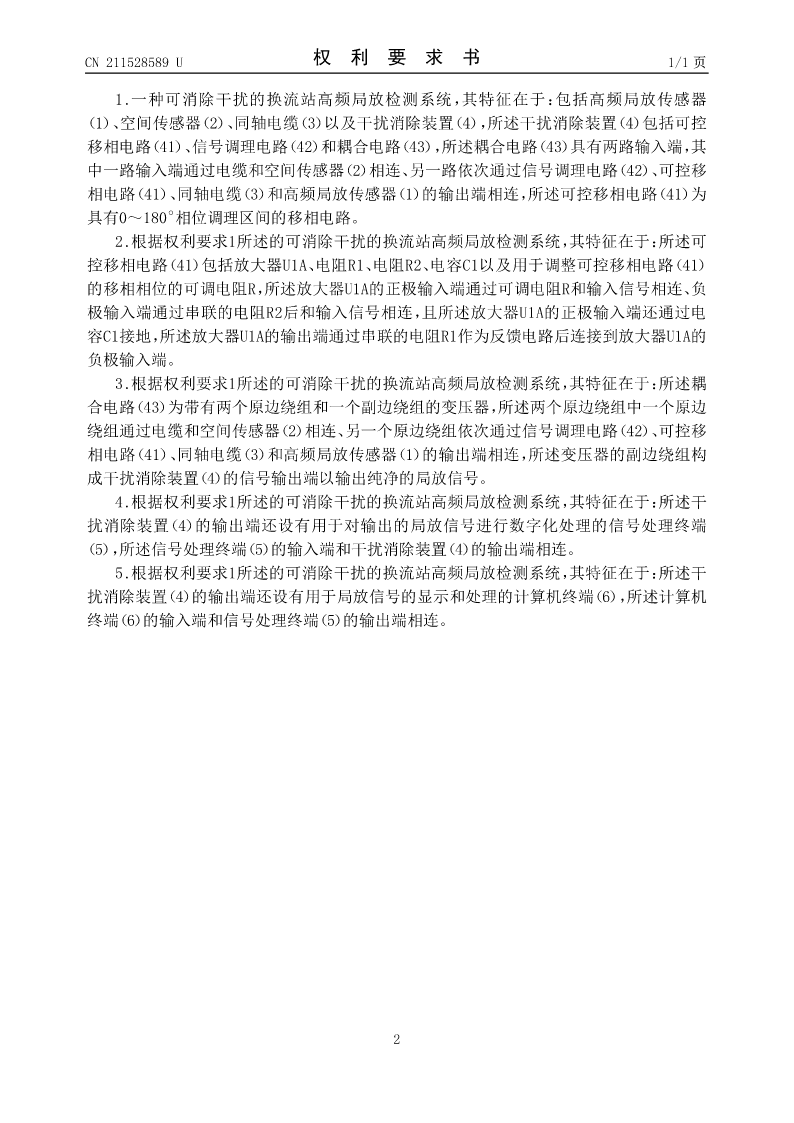

CN211528589U权利要求书1/1页

1.一种可消除干扰的换流站高频局放检测系统，其特征在于：包括高频局放传感器
（1）、空间传感器（2）、同轴电缆（3）以及干扰消除装置（4），所述干扰消除装置（4）包括可控
移相电路（41）、信号调理电路（42）和耦合电路（43），所述耦合电路（43）具有两路输入端，其
中一路输入端通过电缆和空间传感器（2）相连、另一路依次通过信号调理电路（42）、可控移
相电路（41）、同轴电缆（3）和高频局放传感器（1）的输出端相连，所述可控移相电路（41）为
具有0～180°相位调理区间的移相电路。
2.根据权利要求1所述的可消除干扰的换流站高频局放检测系统，其特征在于：所述可
控移相电路（41）包括放大器U1A、电阻R1、电阻R2、电容C1以及用于调整可控移相电路（41）
的移相相位的可调电阻R，所述放大器U1A的正极输入端通过可调电阻R和输入信号相连、负
极输入端通过串联的电阻R2后和输入信号相连，且所述放大器U1A的正极输入端还通过电
容C1接地，所述放大器U1A的输出端通过串联的电阻R1作为反馈电路后连接到放大器U1A的
负极输入端。
3.根据权利要求1所述的可消除干扰的换流站高频局放检测系统，其特征在于：所述耦
合电路（43）为带有两个原边绕组和一个副边绕组的变压器，所述两个原边绕组中一个原边
绕组通过电缆和空间传感器（2）相连、另一个原边绕组依次通过信号调理电路（42）、可控移
相电路（41）、同轴电缆（3）和高频局放传感器（1）的输出端相连，所述变压器的副边绕组构
成干扰消除装置（4）的信号输出端以输出纯净的局放信号。
4.根据权利要求1所述的可消除干扰的换流站高频局放检测系统，其特征在于：所述干
扰消除装置（4）的输出端还设有用于对输出的局放信号进行数字化处理的信号处理终端
（5），所述信号处理终端（5）的输入端和干扰消除装置（4）的输出端相连。
5.根据权利要求1所述的可消除干扰的换流站高频局放检测系统，其特征在于：所述干
扰消除装置（4）的输出端还设有用于局放信号的显示和处理的计算机终端（6），所述计算机
终端（6）的输入端和信号处理终端（5）的输出端相连。

2

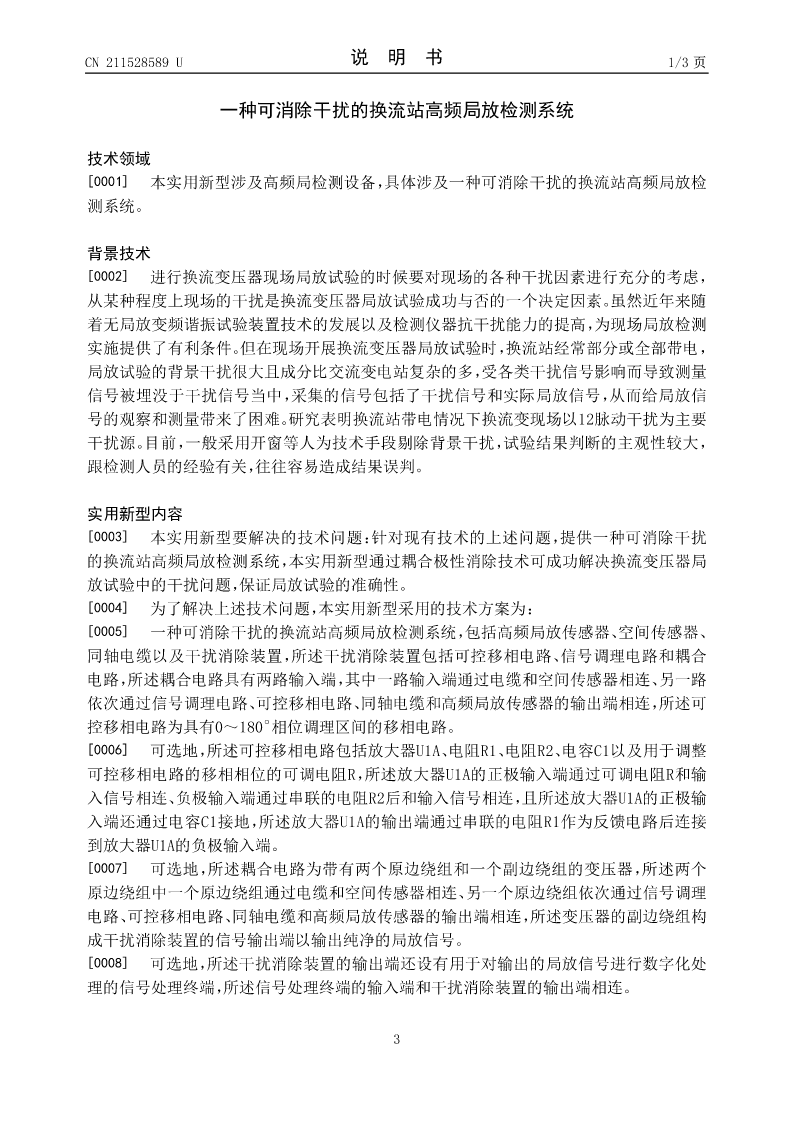

CN211528589U说明书1/3页

一种可消除干扰的换流站高频局放检测系统

技术领域
[0001]本实用新型涉及高频局检测设备，具体涉及一种可消除干扰的换流站高频局放检
测系统。

背景技术
[0002]进行换流变压器现场局放试验的时候要对现场的各种干扰因素进行充分的考虑，
从某种程度上现场的干扰是换流变压器局放试验成功与否的一个决定因素。虽然近年来随
着无局放变频谐振试验装置技术的发展以及检测仪器抗干扰能力的提高，为现场局放检测
实施提供了有利条件。但在现场开展换流变压器局放试验时，换流站经常部分或全部带电，
局放试验的背景干扰很大且成分比交流变电站复杂的多，受各类干扰信号影响而导致测量
信号被埋没于干扰信号当中，采集的信号包括了干扰信号和实际局放信号，从而给局放信
号的观察和测量带来了困难。研究表明换流站带电情况下换流变现场以12脉动干扰为主要
干扰源。目前，一般采用开窗等人为技术手段剔除背景干扰，试验结果判断的主观性较大，
跟检测人员的经验有关，往往容易造成结果误判。

实用新型内容

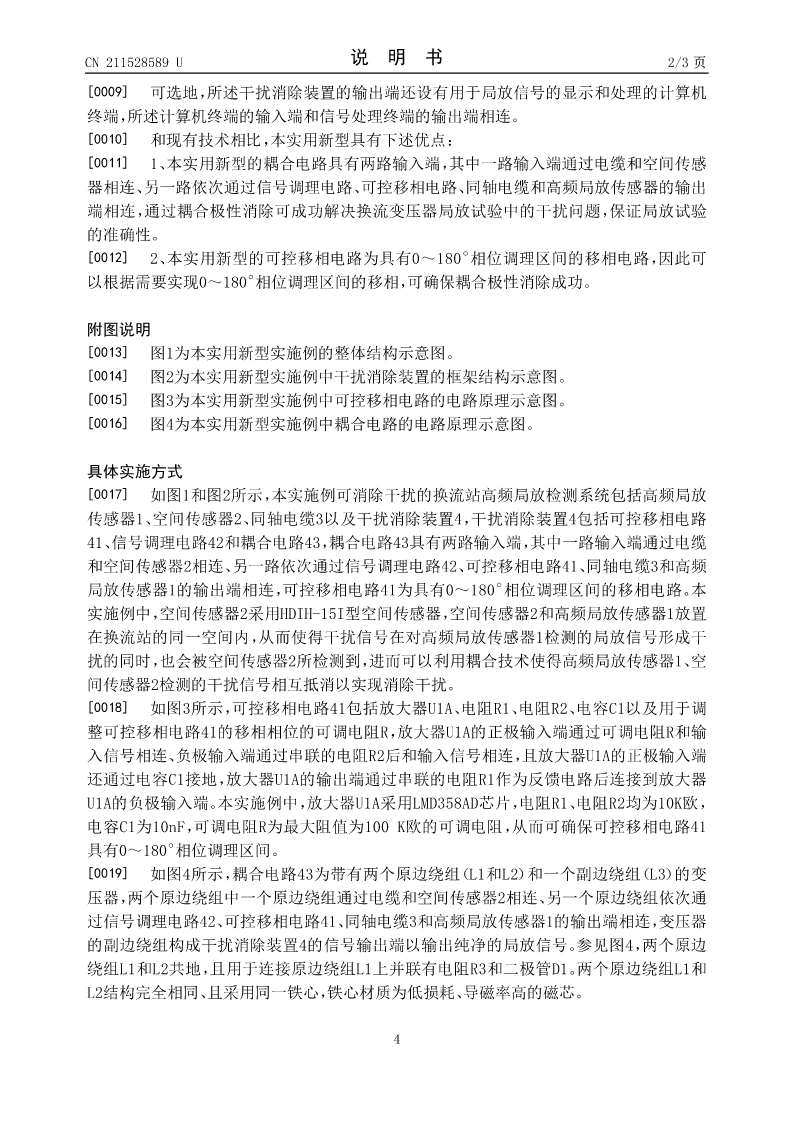

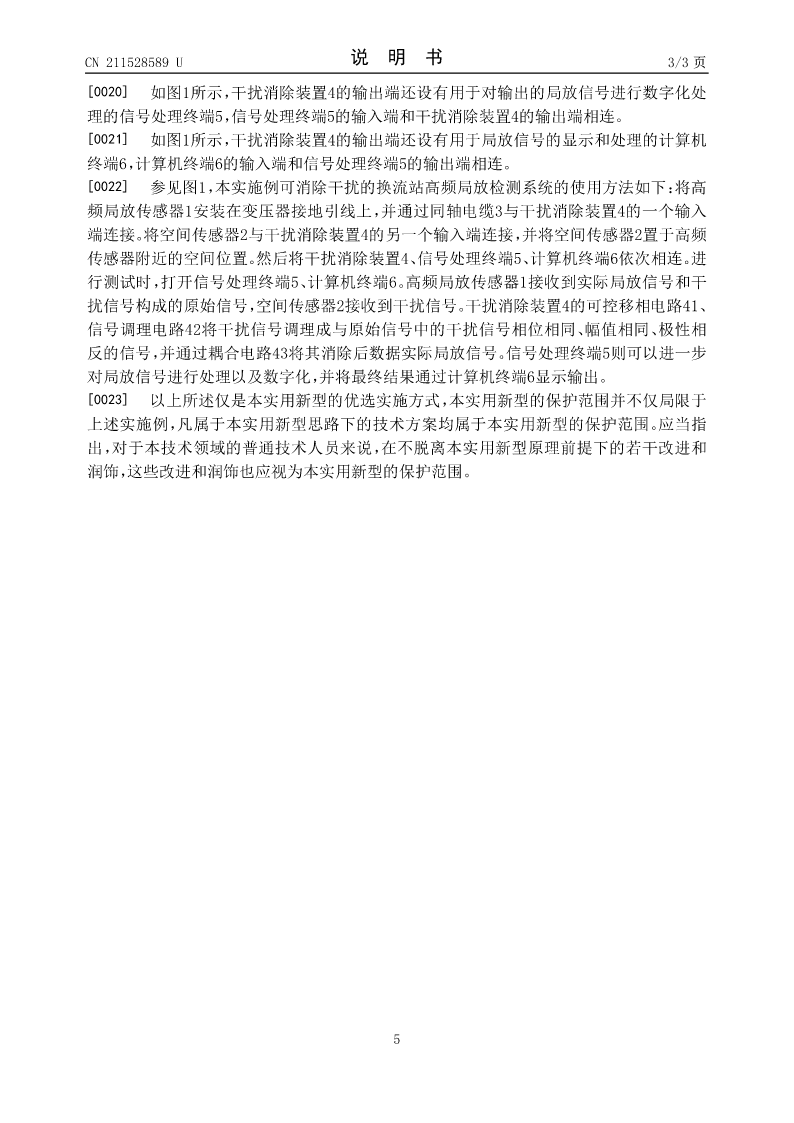

[0003]本实用新型要解决的
