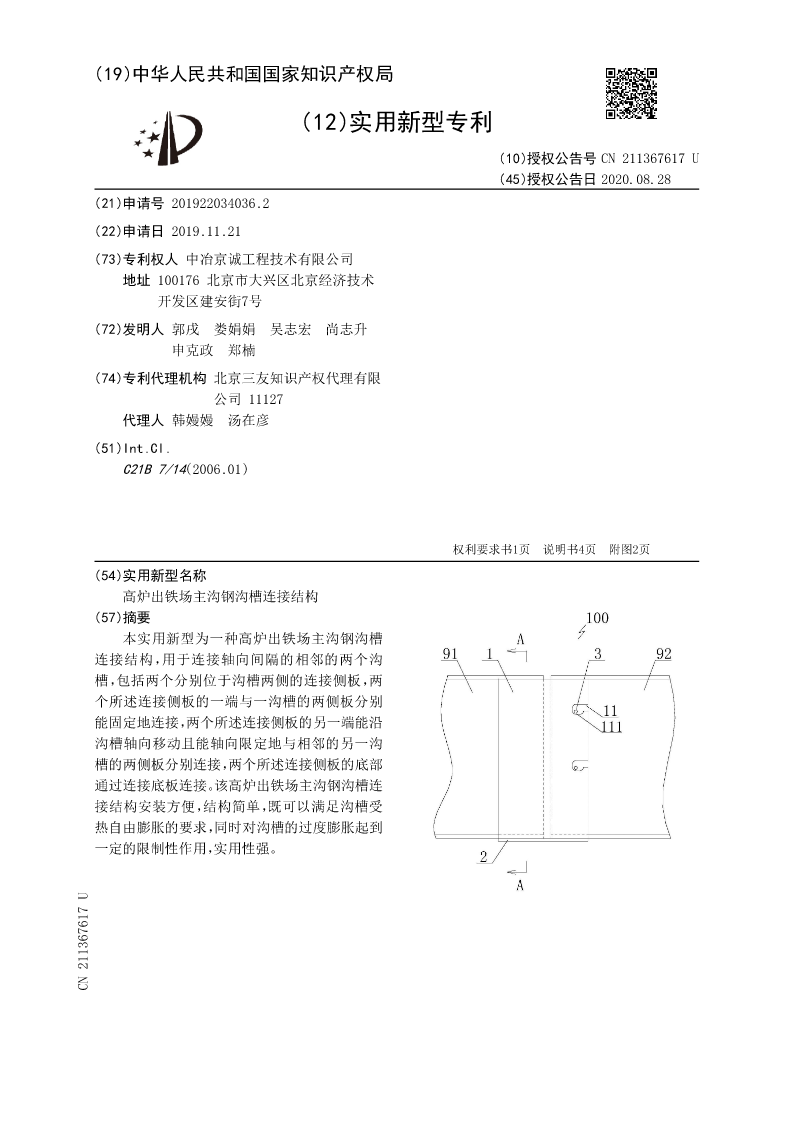

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211367617U
(45)授权公告日2020.08.28
(21)申请号201922034036.2
(22)申请日2019.11.21
(73)专利权人中冶京诚工程技术有限公司
地址100176北京市大兴区北京经济技术
开发区建安街7号
(72)发明人郭戌娄娟娟吴志宏尚志升
申克政郑楠
(74)专利代理机构北京三友知识产权代理有限
公司11127
代理人韩嫚嫚汤在彦
(51)Int.Cl.
C21B7/14(2006.01)

权利要求书1页说明书4页附图2页
(54)实用新型名称
高炉出铁场主沟钢沟槽连接结构
(57)摘要
本实用新型为一种高炉出铁场主沟钢沟槽
连接结构，用于连接轴向间隔的相邻的两个沟
槽，包括两个分别位于沟槽两侧的连接侧板，两
个所述连接侧板的一端与一沟槽的两侧板分别
能固定地连接，两个所述连接侧板的另一端能沿
沟槽轴向移动且能轴向限定地与相邻的另一沟
槽的两侧板分别连接，两个所述连接侧板的底部
通过连接底板连接。该高炉出铁场主沟钢沟槽连
接结构安装方便，结构简单，既可以满足沟槽受
热自由膨胀的要求，同时对沟槽的过度膨胀起到
一定的限制性作用，实用性强。
CN211367617U

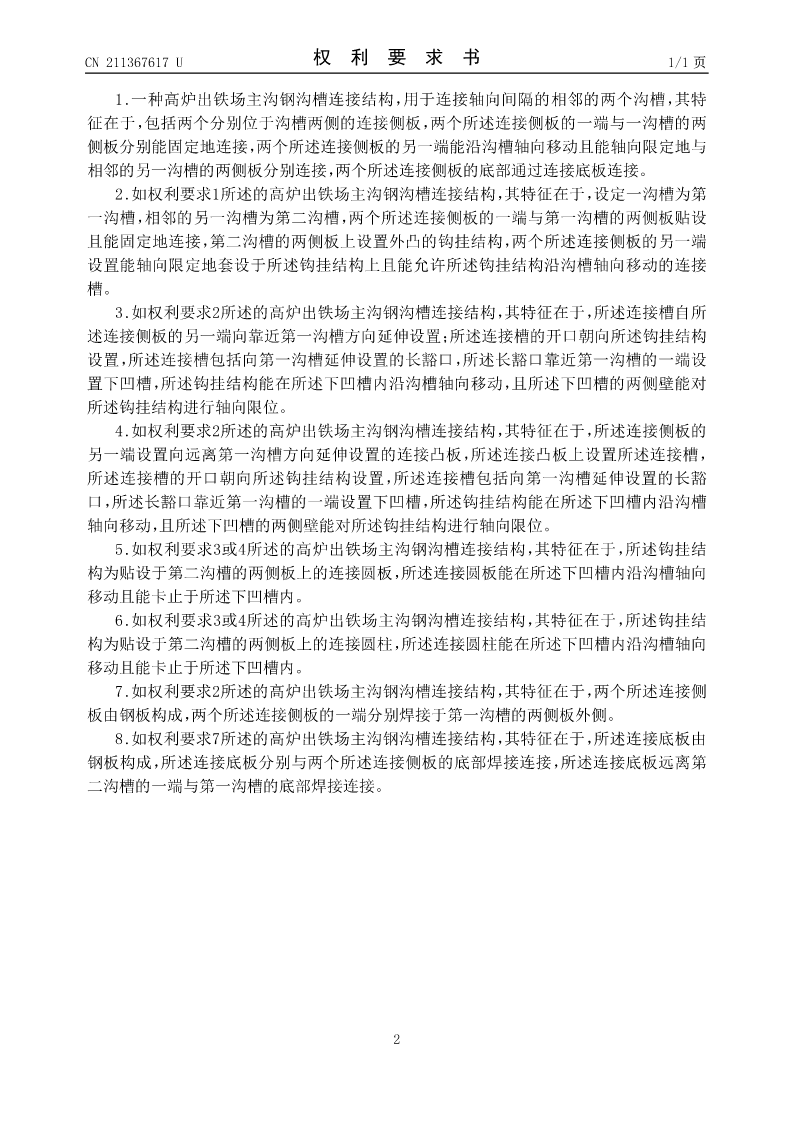

CN211367617U权利要求书1/1页

1.一种高炉出铁场主沟钢沟槽连接结构，用于连接轴向间隔的相邻的两个沟槽，其特
征在于，包括两个分别位于沟槽两侧的连接侧板，两个所述连接侧板的一端与一沟槽的两
侧板分别能固定地连接，两个所述连接侧板的另一端能沿沟槽轴向移动且能轴向限定地与
相邻的另一沟槽的两侧板分别连接，两个所述连接侧板的底部通过连接底板连接。
2.如权利要求1所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，设定一沟槽为第
一沟槽，相邻的另一沟槽为第二沟槽，两个所述连接侧板的一端与第一沟槽的两侧板贴设
且能固定地连接，第二沟槽的两侧板上设置外凸的钩挂结构，两个所述连接侧板的另一端
设置能轴向限定地套设于所述钩挂结构上且能允许所述钩挂结构沿沟槽轴向移动的连接
槽。
3.如权利要求2所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，所述连接槽自所
述连接侧板的另一端向靠近第一沟槽方向延伸设置；所述连接槽的开口朝向所述钩挂结构
设置，所述连接槽包括向第一沟槽延伸设置的长豁口，所述长豁口靠近第一沟槽的一端设
置下凹槽，所述钩挂结构能在所述下凹槽内沿沟槽轴向移动，且所述下凹槽的两侧壁能对
所述钩挂结构进行轴向限位。
4.如权利要求2所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，所述连接侧板的
另一端设置向远离第一沟槽方向延伸设置的连接凸板，所述连接凸板上设置所述连接槽，
所述连接槽的开口朝向所述钩挂结构设置，所述连接槽包括向第一沟槽延伸设置的长豁
口，所述长豁口靠近第一沟槽的一端设置下凹槽，所述钩挂结构能在所述下凹槽内沿沟槽
轴向移动，且所述下凹槽的两侧壁能对所述钩挂结构进行轴向限位。
5.如权利要求3或4所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，所述钩挂结
构为贴设于第二沟槽的两侧板上的连接圆板，所述连接圆板能在所述下凹槽内沿沟槽轴向
移动且能卡止于所述下凹槽内。
6.如权利要求3或4所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，所述钩挂结
构为贴设于第二沟槽的两侧板上的连接圆柱，所述连接圆柱能在所述下凹槽内沿沟槽轴向
移动且能卡止于所述下凹槽内。
7.如权利要求2所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，两个所述连接侧
板由钢板构成，两个所述连接侧板的一端分别焊接于第一沟槽的两侧板外侧。
8.如权利要求7所述的高炉出铁场主沟钢沟槽连接结构，其特征在于，所述连接底板由
钢板构成，所述连接底板分别与两个所述连接侧板的底部焊接连接，所述连接底板远离第
二沟槽的一端与第一沟槽的底部焊接连接。

2

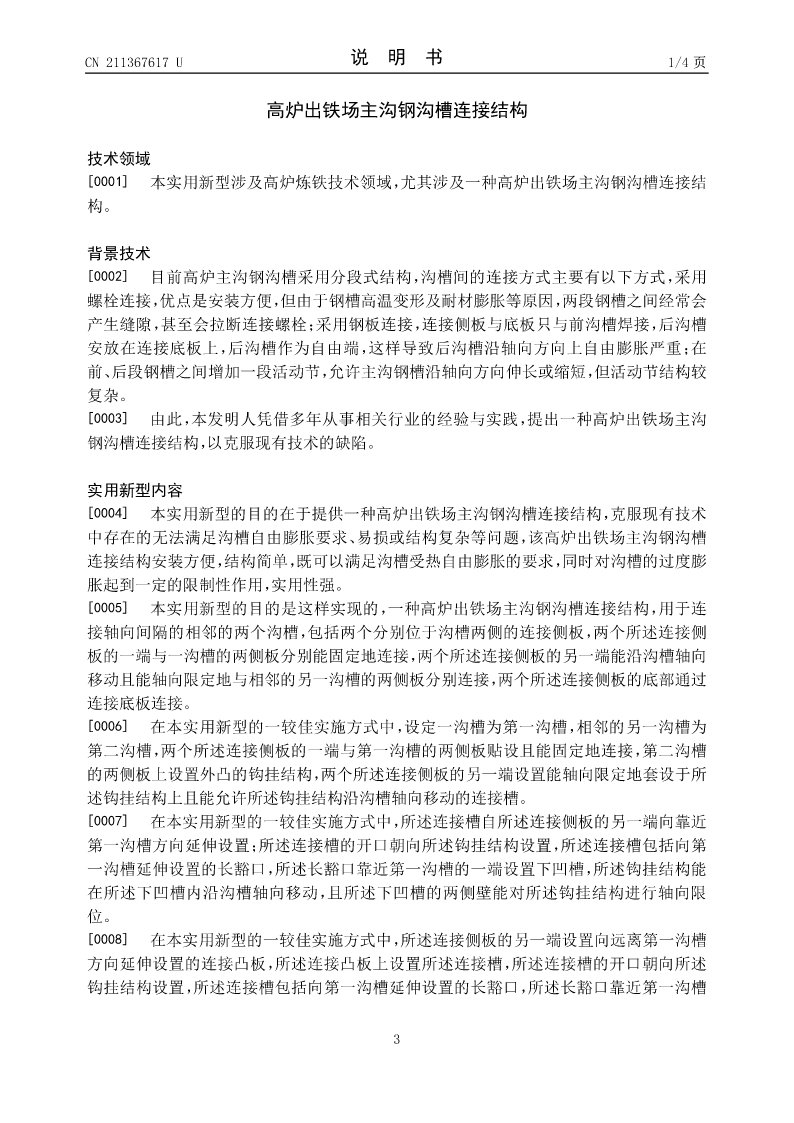

CN211367617U说明书1/4页

高炉出铁场主沟钢沟槽连接结构

技术领域
[0001]本实用新型涉及高炉炼铁技术领域，尤其涉及一种高炉出铁场主沟钢沟槽连接结
构。

背景技术
[0002]目前高炉主沟钢沟槽采用分段式结构，沟槽间的连接方式主要有以下方式，采用
螺栓连接，优点是安装方便，但由于钢槽高温变形及耐材膨胀等原因，两段钢槽之间经常会
产生缝隙，甚至会拉断连接螺栓；采用钢板连接，连接侧板与底板只与前沟槽焊接，后沟槽
安放在连接底板上，后沟槽作为自由端，这样导致后沟槽沿轴向方向上自由膨胀严重；在
前、后段钢槽之间增加一段活动节，允许主沟钢槽沿轴向方向伸长或缩短，但活动节结构较
复杂。
[0003]由此，本发明人凭借多年从事相关行业的经验与实践，提出一种高炉出铁场主沟
钢沟槽连接结构，以克服现有技术的缺陷。
